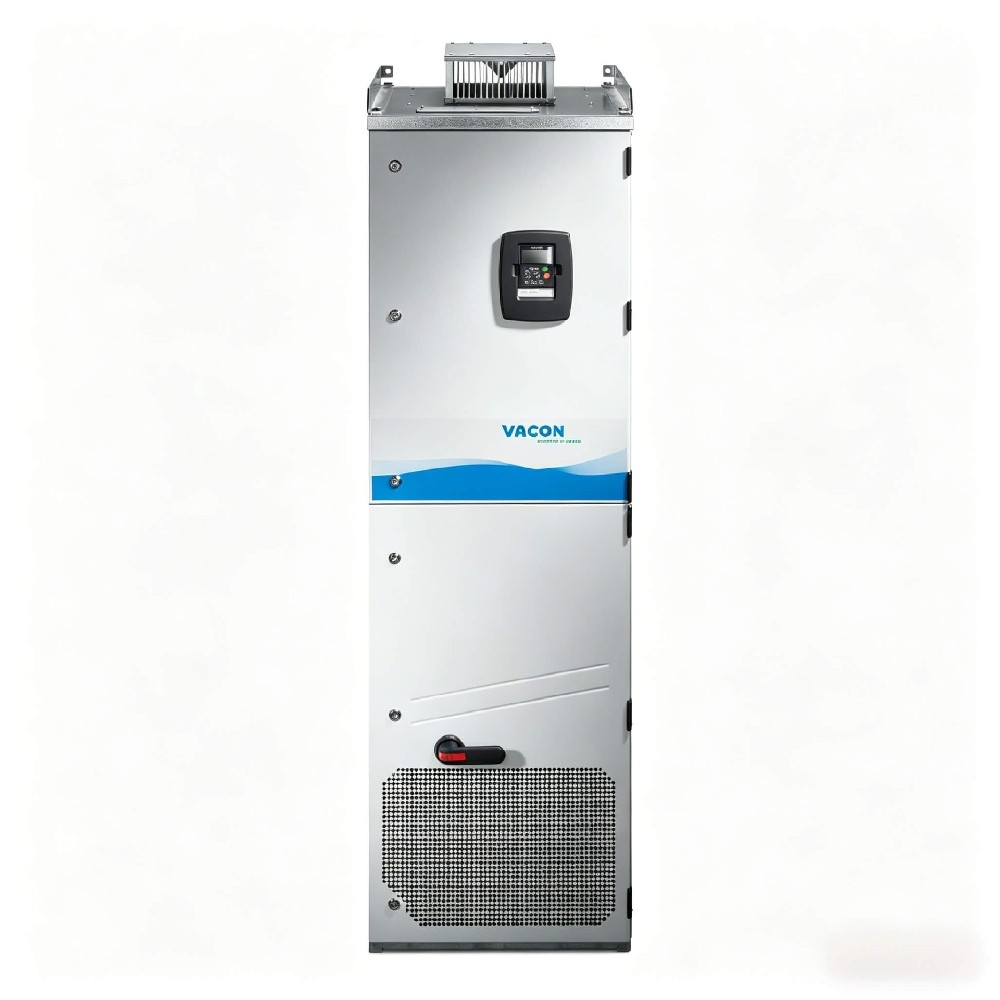

VACON NXP03856-A5L0SSB-A1A2000000 является преобразователем частоты высокой мощности серии VACON NXP, номинальной мощностью 385 А при 525-690 ВК для требовательного управления промышленным двигателем. Как контроллер вектора закрытого цикла, он обеспечивает ошибку скорости ниже 0,01% и точность крутящего момента в пределах ± 2%, при полном номинальном крутящем моменте, поддерживаемом непрерывно при нулевой скорости. Разработанный для тяжелых крановых подъемников, горнодобывающих конвейеров, морских двигателей и больших экструдеров, блок обеспечивает непрерывную выходную мощность примерно 355 кВт при 690 В.
Что такое высокомощный векторный преобразователь частоты с закрытым циклом?
Векторный преобразователь высокой мощности с закрытым циклом - это система переменного тока, которая сочетает в себе высокотоковую мощную электронику с ориентированным на поле управлением на основе кодера для регулирования скорости и крутящего момента двигателя индукции и постоянного магнита с крайней точностью. В отличие от основных приводов V/f, векторное управление закрытой циклой использует обратную связь в режиме реального времени от кодера для независимого управления магнитизирующими и производящими крутящий момент токами.
Этот продукт входит в высокомощный сегмент семейства VACON NXP, способный управлять двигателями от нескольких сотен киловатт до мегаватт. Он служит инверторным блоком в рамках более широкой экосистемы NX, которая также включает в себя регенеративные исправляющие устройства Active Front End (AFE), блоки Non-Regenerative Front End (NFE) и модули тормозных вертолетов для общих архитектур многоприводных шин постоянного тока.
Ключевые спецификации
Код обозначения типа VACON NXP03856-A5L0SSB-A1A2000000 кодирует следующую конфигурацию. Для получения полной технической спецификации обратитесь к листу данных производителя:
Напряжение сети: 525 до 690 ВАК (3-фазный, -15% до + 10% толерантности)
Диапазон напряжения шины постоянного тока: 640 до 1100 ВДП
Номинальный выходный ток (IL-непрерывный): 385 А
Перегрузочность (низкая): 110% за 1 минуту каждые 10 минут
Максимальная частота выхода: 320 Гц
Частота переключения по умолчанию: 1,5 кГц (регулируемая 1-6 кГц)
Метод управления: U / f, Вектор без датчика открытой петли, Вектор закрытой петли (только NXP)
Ошибка скорости (закрытый вектор цикла): амп; lt; 0,01% номинальной скорости
Точность крутящего момента (вектор закрытого цикла): ±2% номинального крутящего момента
Начальный крутящий момент: 200% при нулевой скорости (закрытая петля)
Время ускорения/замедления: от 0,1 до 3000 секунд
Диапазон рабочих температур: -10°C до +40°C (дератинг выше 40°C)
Диапазон температур хранения: -40°C до +70°C
Рейтинг защиты корпуса: IP21 (эквивалент типа 1 по коду модели A5L0-NEMA)
Тип монтажа: стенный, самостоятельный закрытый привод
Клавиатура: Альфа-цифровой дисплей
Размер рамы: FR10 (воздушно охлаждаемый)
Вес брутто: 205 кг (приблизительно)
Утверждения: CE (EN 61800-3), UL, cUL, RCM, EAC, KC
Морские официальные утверждения: доступны (конфигурированы по заказу; официальные утверждения типа DNV, Bureau Veritas, ABS, Lloyd's Register, применимые к серии NXP)
Соответствие EMC: EN/IEC 61800-3
Совместимость полевой шины: стандарт Modbus RTU (RS-485); опциональный PROFIBUS DP, CANopen, DeviceNet, PROFINET, EtherNet/IP, EtherCAT через опционные платы
Функциональная безопасность: безопасный крутящий момент (STO) и безопасная остановка 1 (SS1) - доступны при настройке с соответствующими опционными платами
Соответствующее покрытие: Доступно в качестве варианта (лакированная ПХД) для суровых сред
Технические моменты
Управление вектором закрытого цикла позволяет производить полный крутящий момент при нулевой скорости с 200% возможностью начального крутящего момента. Эта производительность имеет решающее значение для подъемных приложений, где загруженный кран должен удерживать позицию без задействования механических тормозов до начала движения.
Платформа управления двигателем поддерживает как индукционные двигатели, так и двигатели с постоянным магнитом (PM) из одной аппаратной конфигурации. Эта возможность двойного двигателя устраняет необходимость в отдельных семействах приводов, когда приложение переходит от индукции к технологии двигателей PM.
Самостоятельная закрытая конфигурация привода (код модели A5L0) обеспечивает защиту IP21 в качестве полного, сбранного на заводе блока с интегрированным корпусом, устраняя необходимость в заказной инженерии панелей и отдельной закупке шкафа. Частый вопрос: «Является ли этот блок голым модулем или полным закрытым приводом?» — обозначение A5L0 подтверждает закрытый привод, установленный на стену, а не модуль IP00.
Быстрый протокол связи между приводами поддерживает высокоскоростную синхронизацию между несколькими инверторными блоками, разделяющими общую шину постоянного тока. Это позволяет скоординированным многодвигательным системам, где ссылки на скорость и крутящий момент должны распространяться между приводами в промежутке времени до миллисекунды.
Термостатически управляемые вентиляторы охлаждения постоянного тока соответствуют директиве ЕС по экопроектированию ERP2015, уменьшая потери энергии вентилятора во время работы с частичной нагрузкой и продлевая срок службы вентилятора по сравнению с непрерывно работающими вентиляторами охлаждения.
Шесть электрических импульсных исправлений в сочетании со встроенным удушителем постоянного тока уменьшают гармоническое искажение входного тока (THDi) ниже 40% без необходимости внешнего активного фильтра. Эта архитектура соответствует гармоничным руководящим принципам IEEE 519 для большинства промышленных установок, сохраняя при этом более простую конфигурацию фронт-энда, чем полные решения Active Front End.
Приложения
Тяжелые крановые подъемники и лебедки: 200% начальный крутящий момент при нулевой скорости и точность 0,01% скорости позволяют точное позиционирование нагрузки без механического скольжения тормоза, снижая износ тормоза до 50% на повторяющихся циклах подъема.
Морский двигатель и двигатели: Заводно-конфигурированные морские утверждения (DNV, BV, ABS, Lloyd's Register) позволяют прямое развертывание на азимутных двигателях, дуговых двигателях и основных двигательных валах для судов, требующих непрерывной мощности вала 355 кВт при подаче 690 ВК.
Горнодобывающие конвейеры и дробители: 110% перегрузочной способности в течение 1 минуты поддерживает высокую стартовую инерцию загруженных лентовых конвейеров и перерывную ударную нагрузку щелепных дробителей в схемах обработки минералов.
Большие экструдеры и смешители: Управление вектором закрытой петли с регулированием скорости 0,01% обеспечивает последовательную пропускную способность для резиновых, пластмассовых и пищевых линий экструзии, поддерживая размерные допуски продукта в пределах ± 0,5% путем устранения дрейфа скорости двигателя при изменяющейся вязкости материала.
Стальные прокатные станки: Быстрый динамический ответ и цикл обратной связи кодера позволяют быстро регулировать скорость и крутящий момент во время прокатных проходов, поддерживая последовательность измерителя продукта в горячих и холодных полосных мельницах.
Испытательные скамейки и динамометры: режимы управления вектором с открытым циклом и закрытым циклом позволяют приводу работать в качестве программируемого симулятора нагрузки с точностью крутящего момента ±2%, что позволяет повторяться характеристика производительности двигателя в полном диапазоне скоростей.
Приводы ветрового туннеля и компрессора: интегрированный контроллер PID и максимальная выходная частота 320 Гц поддерживают высокоскоростные приложения вентилятора и компрессора, с удушением постоянного тока, уменьшающим гармоничное впрыски в электросеть объекта.
Руководство по выбору
Подходящие приложения:
Системы, требующие трехфазного питания от 525 до 690 ВАК с непрерывным током двигателя до 385 А, соответствующего примерно 355 кВт при 690 В
Приложения, требующие эффективности управления вектором закрытого цикла с обратной связи кодера для точного регулирования скорости или крутящего момента
Настенные установки в крытых промышленных средах (рейтинг IP21), где полностью закрытый, сбранный на заводе привод устраняет затраты на заказ панелей
Многоприводные общие шины постоянного тока, где модуль инвертора NXP взаимодействует с общей связью постоянного тока, подаваемой центральным блоком Active Front End или Non-Regenerative Front End
Не рекомендуется для:
Прямая установка на наружном воздухе или среды с требованиями к отмыванию под высоким давлением. Рейтинг IP21 защищает только от вертикально падающих капель воды. Для зон промывания установьте привод внутри корпуса с более высоким рейтингом (IP54 или IP65).
Сети питания 380-500 ВАК без усиленного трансформатора. Класс напряжения 525-690 VAC не может работать с сети 380-500 В. Выберите блок VACON NXP из диапазона 380-500 В (например, NXP0385 5-й серии) для прямого подключения к источникам питания 400 В или 480 В.
Приложения, требующие встроенного регенеративного тормоза. Эта модель не включает внутренний тормозный вертолет по обозначению кода модели. Для регенеративного или частого динамического торможения добавьте внешний блок тормозного секрета NXB и тормозный резистор или разверните активный передний конец NXA для полной работы в четырех квадрантах с восстановлением энергии в сеть.
Часто задаваемые вопросы
1.Каков срок доставки для VACON NXP03856-A5L0SSB-A1A2000000?
Стандартное время поставки производителя составляет от 8 до 12 недель для конфигурированных блоков, не имеющих запаса. Авторизированные дистрибьюторы с местными запасами могут отправить в течение 3-5 рабочих дней с наличия запасов.
2.Является ли NXP03856-A5L0SSB-A1A2000000 на складе и готов к отправке?
Мы складываем выбранные конфигурации VACON NXP в Beijing Zhongping Technology для быстрого выполнения. Текущая наличие запасов варьируется в зависимости от региона и кода модели; свяжитесь с нами с полным обозначением типа для подтвержденной проверки запасов.
3.Сколько стоит NXP03856? Что такое ценовый диапазон?
Закрытый привод VACON NXP 385 A,525-690 VAC обычно варьируется от 25 000 до 48 000 долларов США в зависимости от конфигурации платы, морских утверждений и количества заказа. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки с текущими ценами, свяжитесь с Beijing Zhongping Technology напрямую.
4.Какие условия оплаты и способы доставки вы принимаете?
Мы принимаем банковский перевод (T / T) и крупные корпоративные кредитные карты. Для квалифицированных счетов Beijing Zhongping Technology предлагает чистые 30 условий оплаты после утверждения кредита. Стандартная доставка через DHL, UPS или FedEx для небольших предметов; экспедитор морских или воздушных грузов на 205 кг единиц.
5.Каковы морские сертификации и одобрения классификационного общества для NXP03856?
Серия VACON NXP имеет официальное утверждение типа от Det Norske Veritas (DNV), Bureau Veritas (BV) и Lloyd's Register для морских и оффшорных приложений. Доступно также официальное утверждение типа ABS. Эти официальные утверждения должны указываться при оформлении заказа с помощью соответствующего кода варианта; Ретроактивная сертификация не доступна.
6.Как установить NXP03856-A5L0SSB и какие требуются монтаж и пробелы?
Блок представляет собой закрытый привод, установленный на стену, весом около 205 кг. Установка требует конструктивно номинальной вертикальной стенной поверхности, механического подъемного оборудования и минимального размещения 200 мм выше и ниже для охлаждения потока воздуха. Корпус имеет рейтинг IP21; установить внутри помещения в чистом, сухом электрическом помещении с температурой окружающей среды, поддерживаемой между -10 ° C и + 40 ° C.
7. Каков вес, размеры и размер кабеля питания для NXP03856?
Чистый вес составляет 204 кг; валовой вес доставки составляет 205 кг. Смотрите инструкцию по установке производителя для точных размерных чертежей и таблиц размеров кабеля. Поперечное сечение кабеля питания зависит от метода установки, температуры окружающей среды и типа кабеля; координируйте с вашей командой электротехники в соответствии с таблицами ампаситета IEC 60364-5-52.
8.Какова политика возврата и гарантийный период для NXP03856?
Мы предоставляем 18-месячную гарантию с даты отгрузки на производственные дефекты в нормальных условиях эксплуатации. Доступны варианты расширенной гарантии. Возвращение требует предварительного разрешения; Beijing Zhongping Technology обрабатывает запросы RMA в течение 48 рабочих часов. Настроенные приводы с специальными кодами опций имеют различные условия возврата.
9.Может ли NXP03856-A5L0SSB использоваться с двигателем с постоянным магнитом?
- Да. - Да. Платформа управления VACON NXP поддерживает как индукционные, так и постоянные магнитные (PM) двигатели. Управление двигателем PM требует режима векторного закрытого цикла с устройством обратной связи кодера. Настройте параметры двигателя в прошивке привода с помощью алфаво-цифровой клавиатуры или программного обеспечения NCDrive PC.
10.Включает ли NXP03856 внутренний тормозный вертолет или тормозный сопротивление?
Нет. Код модели "A5L0SSB" не обозначает внутренний тормозный вертолет. Для динамического торможения добавьте внешний модуль тормозного сепаратора NXB и тормозный сопротивление соответствующего размера. Для регенеративных приложений, возвращающих энергию в сетевое питание, разверните NXA Active Front End блок на шине постоянного тока.
Модели расширенного диапазона
Помимо NXP03856, подробно описанного выше, мы также поставляем дополнительные закрытые номинации привода в том же семействе VACON NXP, все разделяют конфигурацию A5L0SSB-A1A2000000 (закрытый IP21, алфа-цифровой дисплей, нет внутреннего тормозного вертолета). Полная группа охватывает номинальные мощности низкой перегрузки от 250 кВт до 400 кВт (261-416 А непрерывно) и высокие номинальные перегрузки от 200 кВт до 315 кВт (208-325 А). Доступные типовые коды включают:
NXP02616-A5L0SSB-A1A2000000, NXP03256-A5L0SSB-A1A2000000
NXP03856-A5L0SSB-A1A2000000, NXP04166-A5L0SSB-A1A2000000
Свяжитесь с Beijing Zhongping Technology для получения статуса инвентаризации и помощи в выборе оптимального рейтинга на основе данных вашего знака мотора.
