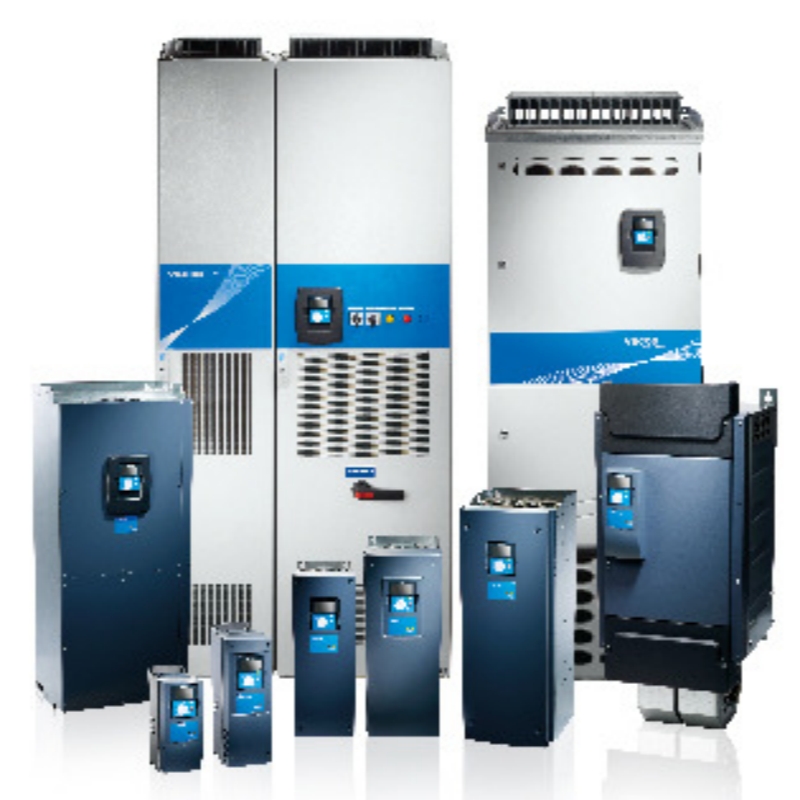

VACON NXS03855-A2L0SSB-A1A2000000 является тяжелым промышленным приводом переменного тока и контроллером скорости двигателя. Номинальное 385 А при 380-500 ВАК, он приводит индукционные и постоянные магнитные двигатели в кранах, компрессорах и конвейерах. Он обеспечивает 150% перегрузки в течение 60 секунд и поддерживает векторное управление открытым/закрытым циклом.
Что такое Heavy Duty Industrial AC Drive?
Тяжелый промышленный привод переменного тока - это привод переменной частоты, разработанный для приложений, требующих высокого начального крутящего момента, устойчивой способности к перегрузке и надежного теплового управления при управлении трехфазными двигателями переменного тока. Эти приводы классифицируются по номинальной перегрузке - режим тяжелой нагрузки (HD), как правило, обеспечивает 150% номинального тока в течение 60 секунд - и предназначены для машин с постоянным крутящим моментом, таких как экструдеры, смешители и подъемное оборудование.
VACON NXS03855 является частью серии Vacon NXS, расположенной для требовательных промышленных сред, где требуется надежное управление двигателем, смягчение последствий гармоник и гибкая интеграция полевой шины. Он обеспечивает как управление вектором с открытым циклом, так и управление вектором с закрытым циклом (с опциональным интерфейсом кодера) для приложений, требующих точного регулирования скорости.
Ключевые спецификации
Диапазон входного напряжения: 380 до 500 ВАК, 3-фазный, 50/60 Гц
Номинальный выходный ток (тяжелый): 385 А
Перегрузочная способность: 150% для 60 с, 200% для 2 с (по листу данных производителя)
Номинальная мощность двигателя (типичная, 400 В): 250 кВт
Выходный диапазон частот: от 0 до 320 Гц
Методы управления: V / f, вектор открытого цикла, вектор закрытого цикла (с дополнительной платой кодера)
Точность контроля скорости (вектор закрытого цикла): ±0,01% номинальной скорости (с обратной связи кодера)
Время ответа крутящего момента: амп; lt;5 мс (векторный режим)
Класс защиты корпуса: IP21 (стандарт), IP54 (с дополнительным набором)
Рабочая температура окружающей среды: -10°C до +50°C (дератинг выше 40°C)
Относительная влажность: 5% до 95% без конденсации
Соответствие EMC:EN 61800-3 Категория C3 (промышленная среда)
Утверждения: CE, cULus, RCM
Монтаж: монтаж шкафа или монтаж фланца (необязательно)
Размеры (стандарт IP21, Ш х В х Г): 444 мм х 1015 мм х 356 мм (приблизительно, по чертежу производителя)
Вес: 100 кг (приблизительно, на лист данных)
Fieldbus Communication: Поддерживает PROFIBUS DP, DeviceNet, CANopen, Modbus RTU, Ethernet/IP через платы опций плагина
Технические моменты
150% перегрузки в течение 60 секунд позволяет непосредственно заменить старые приводы постоянного тока без деградации двигателя. Эта мощность поддерживает нагрузки с высокой инерцией холодного запуска, распространенные в дробителях и центрифугах.
Интегрированное удушение постоянного тока уменьшает общее искажение гармонического тока (THDi) до ниже 40% при полной нагрузке. Давление встроено в корпус привода, устраняя реакторы внешней линии и уменьшая потребности в пространстве панели.
Инженер может спросить: Может ли этот привод управлять двигателями с длиной кабеля? Ответ - да - инвертор использует адаптивную модель двигателя и фильтрацию dU / dt, позволяющую длину кабеля двигателя до 300 м со стандартными незащищенными кабелями, в соответствии с руководящими принципами совместимости двигателя Vacon.
Автоматический алгоритм оптимизации энергии уменьшает поток двигателя при легких нагрузках, обеспечивая до 5% дополнительную экономию энергии в приложениях вентилятора и насоса с переменным крутящим моментом.
Соответствующие платы с покрытием (вариант A2 в коде продукта) обеспечивают расширенную защиту от коррозионных газов и влажности, соответствующую экологической классификации IEC 60721-3-3 3C2 для суровых химических атмосфер.
Приложения
Надвижные краны и подъемники: обеспечивает 200% начального крутящего момента при нулевой скорости с использованием векторного управления закрытым циклом с обратной связи кодера. Функция противоколебания минимизирует колебание нагрузки во время трассировки, снижая механическое напряжение до 30%.
Ротационные компрессоры: поддерживает постоянное давление воздуха через управление PID с точностью в стабильном состоянии ± 0,5%. Встроенный оптимизатор энергии снижает потребление энергии на 7-10% по сравнению с механическим регулированием разгрузчика.
Ременные конвейеры: позволяет мягким запуском и остановкой последовательностей для ограничения напряжения ремня и продления срока службы подшипников холостого хода. Обнаружение перегрузки защищает от загруженного материала без неприятного отключения.
Промышленные смешители и экструдеры: Ручки 150% крутящего момента до 60 с во время запуска партии с высоковязкими материалами. Функция пропуска частоты обходит точки механического резонанса для защиты коробок передач.
Центрифуги и сепараторы: ускоряет барабаны с высокой инерцией в пределах конфигурируемого времени рампы. Тормозование впрыска постоянного тока рассеивает вращающуюся энергию без необходимости внешних тормозных сопротивлений для умеренных нагрузок.
Руководство по выбору
Подходит для трехфазных сетей питания 380-500 ВК, работающих с тяжелыми машинами с постоянным крутящим моментом с мощностью вала двигателя до 250 кВт (при 400 В).
Правильный выбор, когда приложение требует 150% текущего размещения для частых запусков, обратов или ударной нагрузки, типичных для стальных прокатных линий и горнодобывающих конвейеров.
Подходит для установок шкафов с доступной вентиляцией воздуха. Номер IP21 требует, чтобы привод устанавливался внутри шкафа управления с фильтрованным охлаждающим воздухом.
Не рекомендуется для систем питания 690 VAC. Выберите 6-импульсный вариант 690 В в той же серии NXS или используйте раму привода NXP для тяжелых применений 690 В.
Не подходит для однофазной входной мощности или нагрузок двигателя ниже 160 кВт, когда привод с более низким током из диапазона NXL или NXC обеспечивает лучшее соотношение затрат и производительности.
Избегайте использования с неэкранированными моторными кабелями длиной более 300 м, если не добавлены выходные фильтры. Чрезмерная емкость кабеля может снизить производительность векторного управления и вызвать сбои избыточного тока.
Часто задаваемые вопросы
1.Каковы вес и размеры VACON NXS03855-A2L0SSB-A1A2000000?
Стандартный блок IP21 измеряет приблизительно 444 мм в ширину, 1015 мм в высоту и 356 мм в глубину с весом около 100 кг. Точные размерные чертежи и вес доставки предоставляются Beijing Zhongping Technology по запросу котировки.
2.Сколько стоит VACON NXS03855? Что такое ценовый диапазон?
VACON NXS03855-A2L0SSB-A1A2000000 обычно варьируется от 12 000 до 18 000 долларов США в зависимости от установленных вариантов, количества и регионального распределения. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной цитаты, свяжитесь с Beijing Zhongping Technology напрямую.
3.Что такое время доставки или время поставки для VACON NXS03855?
Мы храним запас безопасности VACON NXS03855 в Beijing Zhongping Technology, что позволяет отправить в течение 3-5 рабочих дней для стандартных конфигураций. Заводское время для кодов опционов без акций составляет от 6 до 8 недель с момента производства VACON.
4.Является ли VACON NXS03855-A2L0SSB-A1A2000000 на складе?
Да, Пекин Zhongping Technology инвентаризует этот диск в нашем Шанхайском складе. Текущая доступность запасов подтверждается размещением заказа, и мы обеспечиваем отправку в тот же день для заказов, полученных до 14:00 CST.
5.Какие условия оплаты вы принимаете для покупки VACON NXS03855?
Мы принимаем T / T (банковский перевод), необратимый L / C на взгляд и основные торговые платформы. Для квалифицированных покупателей предприятий Beijing Zhongping Technology предлагает чистые 30 условий, подлежащих кредитной оценке.
6.Какая защита корпуса обычно требует тяжелого промышленного переменного привода?
Стандартные тяжелые приводы с защитой IP21/IP20 для монтажа шкафа. Для пыльных или влажных сред комплект модернизации IP54 включает в себя герметичный корпус и пластины кабельной железы. Приводы, подвергающиеся частым промываниям, требуют внешнего шкафа с номинацией NEMA 4X.
7.Какова разница между тяжелыми и нормальными классификациями привода переменного тока?
Тяжелый (HD) рейтинг определяет 150% перегрузки в течение 60 секунд, подходящий для нагрузок постоянного крутящего момента. Нормальная работа (ND) определяет перегрузку 110-120% в течение 60 секунд, предназначенную для нагрузок с переменным крутящим моментом, таких как центробежные вентиляторы и насосы. Одна и та же рамка привода может быть назначена любой задаче, настроив номинальный ток двигателя в меню настроек.
8.Как я размер регулятора скорости двигателя для компрессора или крана приложения?
Выберите привод с номинальным током HD, равным или превышающим полный нагрузочный ток двигателя. Коэффициент в высоте дератинг-выше 1000 м, уменьшить выходный ток на 1% на 100 м. Всегда применять сервисный коэффициент, если двигатель работает непрерывно на более чем 90% нагрузки.
9.Каков гарантийный период для приводов Vacon, таких как NXS03855?
Мы предоставляем 2-летнюю гарантию с даты отгрузки на производственные дефекты. Beijing Zhongping Technology предлагает 5-летний план продленной гарантии с ежегодным профилактическим обслуживанием.
10.Каковы требования к таможенному оформлению и импортной документации для промышленного переменного привода, отправленного на международном уровне?
Все международные перевозки включают коммерческий счет-фактуру, список упаковки и сертификат происхождения. Код HTSUS для этого класса оборудования 8504.40.4020. Мы доставляем под Incoterms CPT; Импортные пошлины и НДС являются ответственностью покупателя и подлежат оплате в порту назначения.
В дополнение к NXS03855, описанному выше, мы поставляем полное семейство тяжелых промышленных приводов переменного тока Vacon NXS, охватывающих широкую мощность. Все перечисленные модели работают в следующих пределах производительности:
Мощность легкой перегрузки: 200–400 кВт
Непрерывный ток легкой перегрузки: 385-730 А
Тяжелая мощность перегрузки: 160–355 кВт
Тяжелый непрерывный ток перегрузки: 300-650 А
Модели, доступные от Beijing Zhongping Technology, включают:
NXS03855-A2L0SSB-A1A2000000
NXS04605-A2L0SSB-A1A2000000
NXS05205-A2L0SSB-A1A2000000
NXS05905-A2L0SSB-A1A2000000
NXS06505-A2L0SSB-A1A2000000
NXS07305-A2L0SSB-A1A2000000
