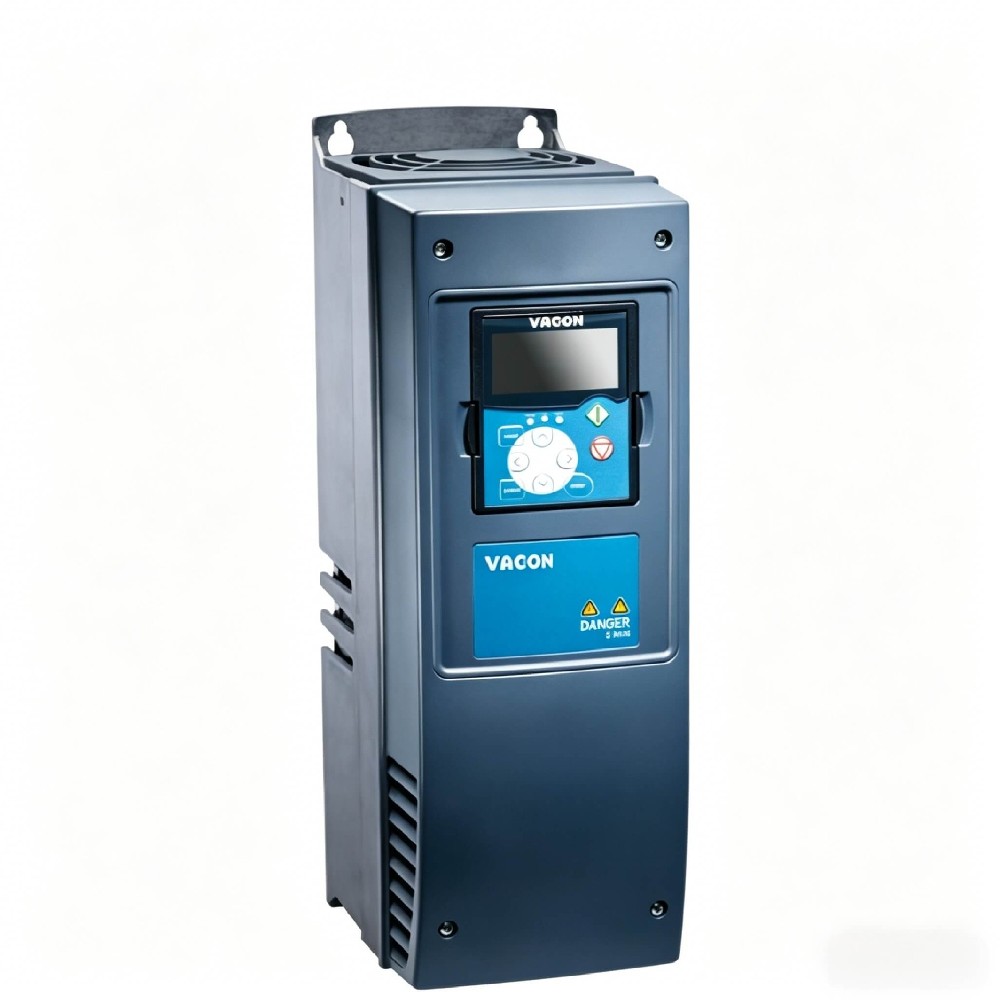

VACON NXP00186-A2L0SSV-A1A2000000 - это векторный инвертор серии Vacon NXP, функционирующий в качестве привода переменного тока с закрытым циклом. Он работает на источнике питания 525-690 VAC, обеспечивающем выход 18 А, подходящий для высокоточного управления двигателем в требовательных приложениях, таких как управление краном, регулирование напряжения обмотки и обработка тяжелых материалов. Привод достигает ошибки скорости ниже 0,01% и точности крутящего момента в пределах 2% по всему диапазону скоростей, включая нулевую скорость.
Что такое закрытый привод AC?
Закрытый привод переменного тока - это электронный контроллер скорости, который использует обратную связь в режиме реального времени от установленного на двигатель датчика, такого как инкриментальный или абсолютный кодер, для регулирования скорости, положения или крутящего момента двигателя с высокой точностью. В отличие от приводов с открытым циклом, которые оценивают поведение двигателя через внутренние модели, системы с закрытым циклом непрерывно сравнивают фактический выход двигателя с исходным сигналом и корректируют любое отклонение, позволяя динамический ответ, который приводы с открытым циклом не могут соответствовать для требовательных приложений.
VACON NXP00186-A2L0SSV-A1A2000000 является воздушно охлаждаемым настенным блоком из семейства продуктов VACON NXP. Он разработан в качестве премиального инженерного привода для высокопроизводительных приложений, требующих точного регулирования скорости или контроля крутящего момента. Привод поддерживает как индукционные, так и постоянные магнитные двигатели, и с соответствующими полевыми шинами и картами опции кодера он может выполнять синхронизацию мастера-раба, управление положением и управление напряжением обмотки.
Ключевые спецификации
Диапазон напряжения питания: 525-690 VAC (3-фазный, 50/60 Гц)
Диапазон напряжения связи постоянного тока: 640-1100 VDC
Номинальный выходный ток: 18 А (по листу данных производителя)
Мощность двигателя: до приблизительно 11 кВт (для подачи 690 ВАК, по листу данных производителя)
Рейтинг корпуса: IP21/NEMA Тип 1
Уровень выбросов EMC: Категория C2, соответствующая IEC/EN 61800-3, окружающая среда 2
Метод управления: Управление вектором закрытого цикла с обратной связи кодера
Ошибка скорости: amp; lt; 0,01% (в зависимости от разрешения кодера)
Точность крутящего момента: амп; lt; 2% (амп; lt; 5% при нулевой скорости)
Начальный крутящий момент: amp; gt; 200% (в зависимости от спецификаций двигателя и привода)
Выходный диапазон частот: до 7200 Гц для высокоскоростных двигателей
Частота переключения: регулируемая, до 8 кГц (по умолчанию завода 3,6 кГц)
Емкость перегрузки: 150% для 60 секунд, 200% для 2 секунд
Клавиатура управления: Алфавитно-цифровой дисплей
Подключение полевой шины: требует дополнительных карт связи (Profinet IO, Ethernet IP, Modbus / TCP и другие доступные через слоты опции)
Интерфейс кодера: требует опциональной карты кодера (поддерживает инкриментальные и абсолютные кодеры; выбираемое напряжение: 5 В RS422, 15 В, 24 В)
Вариант слотов карты: 5 (A, B, C, D, E) для расширения I / O, полевой шины и карт интерфейса кодера
Внешнее вспомогательное питание: вход 24 В постоянного тока поддерживает связь блока управления и полевой шины активной даже когда основное питание отключено
Стандартная конфигурация ввода/вывода (через установленные карты опции): 6 цифровых входов, 1 цифровой выход, 2 аналоговыхода, 1 аналоговый выход, +10 В ссылки, +24 В вспомогательного питания (слот А); 2 выхода реле, NO/NC (слот B)
Тормозный сегмент: не интегрирован (требуется внешний тормозный блок)
Монтаж: Настенный
Метод охлаждения: воздушное охлаждение, принудительная вентиляция
Рабочая температура окружающей среды: -10°C до +50°C (выше 40°C, применяется дератинг)
Температура хранения: -40°C до +70°C
Влажность: амп; lt; 95% RH, не конденсирующий
Вибрация: IEC / EN 60068-2-6,5-150 Гц (пик амплитуды смещения 1 мм при 5-15,8 Гц, максимальное ускорение 1 Г при 15,8-150 Гц)
Удар: IEC/EN 60068-2-27, максимум 15 Г для 11 мс (в транспортной упаковке)
Уровень звукового давления: 57 дБ (А) средний (шум вентилятора охлаждения, по листу данных производителя)
Утверждения: CE, cULus, RCM, IEC/EN 61800-5-1, IEC 60664-1, UL840 (категория III перенапряжения)
Размеры (В х Ш х Г): 465 мм х 230 мм х 278 мм (приблизительно; по листу данных производителя)
Вес: 18,5 кг (нетто)
Гарантия: 18 месяцев (расширенные гарантии доступны по запросу)
Технические моменты
Векторное управление закрытым циклом достигает ошибки скорости ниже 0,01%. Привод обрабатывает обратную связь от установленного на двигатель кодера для устранения скольжения, достижения точности регулирования, необходимой для синхронизированных многоосных линий обработки полотна и точного позиционирования.
Полное производство крутящего момента доступно при нулевой скорости. Алгоритм управления генерирует свыше 200% начального крутящего момента, что позволяет крановым подъемным машинам и лебкам держать подвескую нагрузку в стационаре, не полагаясь на механическое тормозо для краткосрочного остановки.
Пять слотов для карт позволяют настроить архитектуру ввода/вывода и связи. Установите карту полевой шины, такую как Profinet IO или Ethernet IP, в один слот для интеграции привода в сеть автоматизации по всему заводу, используя оставшиеся слоты для дополнительного ввода / вывода или интерфейса кодера. Этот модульный подход позволяет избежать затрат на неиспользуемое встроенное оборудование.
Внешнее резервное питание 24 В постоянного тока поддерживает логику управления во время сбоя сети. Инженеры могут получить доступ к параметрам, выполнять диагностику и поддерживать связь с полевой шиной даже когда основное трехфазное питание отключено, сокращая время простоя во время устранения неполадок.
Платы с конформальным покрытием защищают от влаги и пыли. На бумажных заводах или насосных станциях на открытом воздухе, где присутствует конденсация или воздушные загрязнители, покрытие снижает риск отслеживания или повреждений, связанных с коррозией, по сравнению с непокрытыми досками.
Приложения
Кран и подъемные машины: привод обеспечивает более 200% стартового крутящего момента при остановке для контролируемого подъема нагрузки без отката. Векторное управление с закрытым циклом удерживает двигатель на нулевой скорости с полным крутящим моментом, устраняя необходимость в механической активации тормоза во время коротких пауз.
Обмотка и контроль напряжения в конвертирующих линиях: ошибка скорости ниже 0,01% и точность крутящего момента в пределах 2% обеспечивают точное регулирование напряжения для паутин бумаги, пленки и фольги, уменьшая разрывы материала и скорость лома в операциях разреза-перемотки.
Приводы экструдера и смешивальника: 150% перегрузочной способности в течение 60 секунд обрабатывает высокий стартовый крутящий момент и перерывные перегрузки, общие в резиновых и пластиковых композиционных машинах, в то время как способность выходной частоты 7200 Гц поддерживает высокоскоростные винтовые приводы экструдера.
Горнодобывающие конвейеры и дробители: диапазон подачи 525-690 ВАК соответствует типичным горным распределениям напряжений, а платы с конформальным покрытием выдерживают пылевые условия. 200% перегрузки привода в течение 2 секунд обеспечивает размещение дробилки.
Секционные приводы бумажных машин: пять опционных слотов для карт позволяют одновременно устанавливать карту обратной связи кодера для регулирования скорости и карту быстрой полевой шины для синхронизации между приводами через 12 Мбит/с SystemBus, поддерживая точный контроль тяги между последовательными секциями машины.
Динамометры для испытательных стендов и симуляторы нагрузки: Точность управления крутящим моментом с закрытым циклом в пределах 2% позволяет запрограммировать привод в качестве программируемой нагрузки, которая имитирует механические условия реального мира для испытаний выносливости коробки передач, двигателя или двигателя.
Руководство по выбору
Подходящие приложения:
Процессы, требующие точности регулирования скорости 0,01% или лучше, где бездатчиковое векторное управление не может достичь требуемой точности
525-690 ВАК среды снабжения, распространенные в тяжелой промышленности и морских установок
Применения, требующие полного крутящего момента при нулевой скорости, такие как вертикальное подъем или операции по удержанию нагрузки
Системы, требующие настроенного количества ввода/вывода и протоколов полевой шины через плагинные карты
Не рекомендуется для:
Простое управление скоростью насоса и вентилятора. Вместо этого выберите привод VACON NXS, который обеспечивает бездатчиковое векторное управление с достаточной точностью для применений с переменным крутящим моментом по меньшей стоимости.
Установки с ограниченной вентиляцией и высокими температурами окружающей среды выше 50°C. Для этих условий выберите жидкостью охлаждаемый вариант VACON NXP, который может сэкономить до 70% площади панели по сравнению с воздушным охлаждением эквивалентов и отвергает тепло за пределами корпуса.
Приложения, требующие интегрированного безопасного крутящего момента без дополнительных опционных карт. Базовая конфигурация NXP00186 не включает функциональность STO; проверить требования безопасности и выбрать соответствующую карту опции (например, доску OPTAF) во время заказа.
Часто задаваемые вопросы
1.Каковы размеры и вес NXP00186-A2L0SSV-A1A2000000?
Привод измеряет приблизительно 465 мм (В) × 230 мм (Ш) × 278 мм (Г) с чистым весом 18,5 кг.
2.Что такое время доставки или время поставки для VACON NXP00186?
Стандартное время поставки производителя составляет от 4 до 6 недель для стандартных конфигураций. Авторизированные дистрибьюторы с местными запасами могут отправить в течение 3-5 рабочих дней. Мы отправляем из инвентаризации, хранящейся в Пекине Zhongping Technology для срочных требований.
3.Является ли NXP00186-A2L0SSV-A1A2000000 на складе для немедленной отгрузки?
Мы ведем инвентаризацию этой модели в Beijing Zhongping Technology для быстрого выполнения. Глобальный уровень запасов производителей колеблется; Свяжитесь с нами, чтобы подтвердить текущую доступность.
4.Какие сертификаты и утверждения имеет VACON NXP00186?
Привод несет маркировку CE, сертификацию cULus и одобрение RCM. Он соответствует стандартам безопасности IEC/EN 61800-5-1 и испытан в соответствии с IEC/EN 61800-3 на выбросы ЭМК и иммунитет. Утверждения печатаются на знаке названия диска.
5.Сколько стоит NXP00186-A2L0SSV-A1A2000000? Что такое ценовый диапазон?
NXP00186 обычно варьируется от 7500 до 12000 долларов США за единицу в зависимости от конфигурации и количества. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки, включая текущие цены и стоимость доставки, свяжитесь напрямую с Beijing Zhongping Technology.
6.Какие условия оплаты вы предлагаете для покупки NXP00186?
Мы принимаем банковский перевод (T / T) и основные кредитные карты. Для квалифицированных корпоративных счетов Beijing Zhongping Technology предоставляет чистые 30 условий оплаты после утверждения кредита. Предоплата 30% требуется для заказов без учета, с остатком до отгрузки.
7.Как установить NXP00186-A2L0SSV-A1A2000000 и какие требования к корпусу?
Привод устанавливается на вертикальной поверхности с помощью четырех точек фиксации. Для этого требуется корпусная среда IP21/NEMA типа 1. Обеспечить минимум 100 мм пробела над и ниже блока и 20 мм с каждой стороны для адекватного потока воздуха для охлаждения. Beijing Zhongping Technology предоставляет руководство по установке и контрольный список предварительной ввода в эксплуатацию с каждым заказом.
8.Каков гарантийный период и политика возврата для NXP00186?
Мы предоставляем 18-месячную гарантию на производственные дефекты. Расширенная гарантия на 24 или 36 месяцев доступна за дополнительную плату. Возвращение требует предварительного разрешения; Beijing Zhongping Technology обрабатывает запросы RMA в течение 48 рабочих часов после получения. Нам нужна оригинальная упаковка для возвращения грузов.
9.Какие запасные части и послепродажное обслуживание доступны для NXP00186?
Мы складываем сборки вентиляторов охлаждения, клавиатуры управления, карты опции и терминальные доски в качестве запчастей. Beijing Zhongping Technology предоставляет круглосуточную техническую поддержку по телефону и электронной почте. Мы также предлагаем услуги по вводу в эксплуатацию на месте, профилактическому обслуживанию и ремонту приводов. Свяжитесь с нами для определения цены на контракт на обслуживание.
10. Каковы таможенные, пошлинные и импортные тарифные соображения при импорте NXP00186?
Код HTSUS - 8504.40.6010, а классификация ECCN - EAR99. Международные грузы отправляются в соответствии с Incoterms CPT (Carriage Paid To), с пошлинами, таможенными сборами и применимым НДС, уплачиваемым покупателем во время доставки. Beijing Zhongping Technology предоставляет коммерческие счета-фактуры и списки упаковки, необходимые для таможенного оформления по всем экспортным заказам.
Помимо NXP00186, описанного выше, мы поставляем полный диапазон этого размера кадра, охватывающий номинальные мощности с низкой перегрузкой от 3 кВт до 200 кВт (4,5 А до 208 А непрерывного тока) и номинальные мощности с высокой перегрузкой от 2,2 кВт до 160 кВт (3,2 А до 170 А непрерывного тока). Доступные коды моделей включают:
NXP00046-A2L0SSV-A1A2000000, NXP00056-A2L0SSV-A1A2000000
NXP00076-A2L0SSV-A1A2000000, NXP00106-A2L0SSV-A1A2000000
NXP00136-A2L0SSV-A1A2000000, NXP00186-A2L0SSV-A1A2000000
NXP00226-A2L0SSV-A1A2000000, NXP00276-A2L0SSV-A1A2000000
NXP00346-A2L0SSV-A1A2000000, NXP00416-A2L0SSV-A1A2000000
NXP00526-A2L0SSV-A1A2000000, NXP00626-A2L0SSV-A1A2000000
NXP00806-A2L0SSV-A1A2000000, NXP01006-A2L0SSV-A1A2000000
NXP01256-A2L0SSG-A1A2000000, NXP01446-A2L0SSG-A1A2000000
NXP01706-A2L0SSG-A1A2000000, NXP02086-A2L0SSG-A1A2000000
