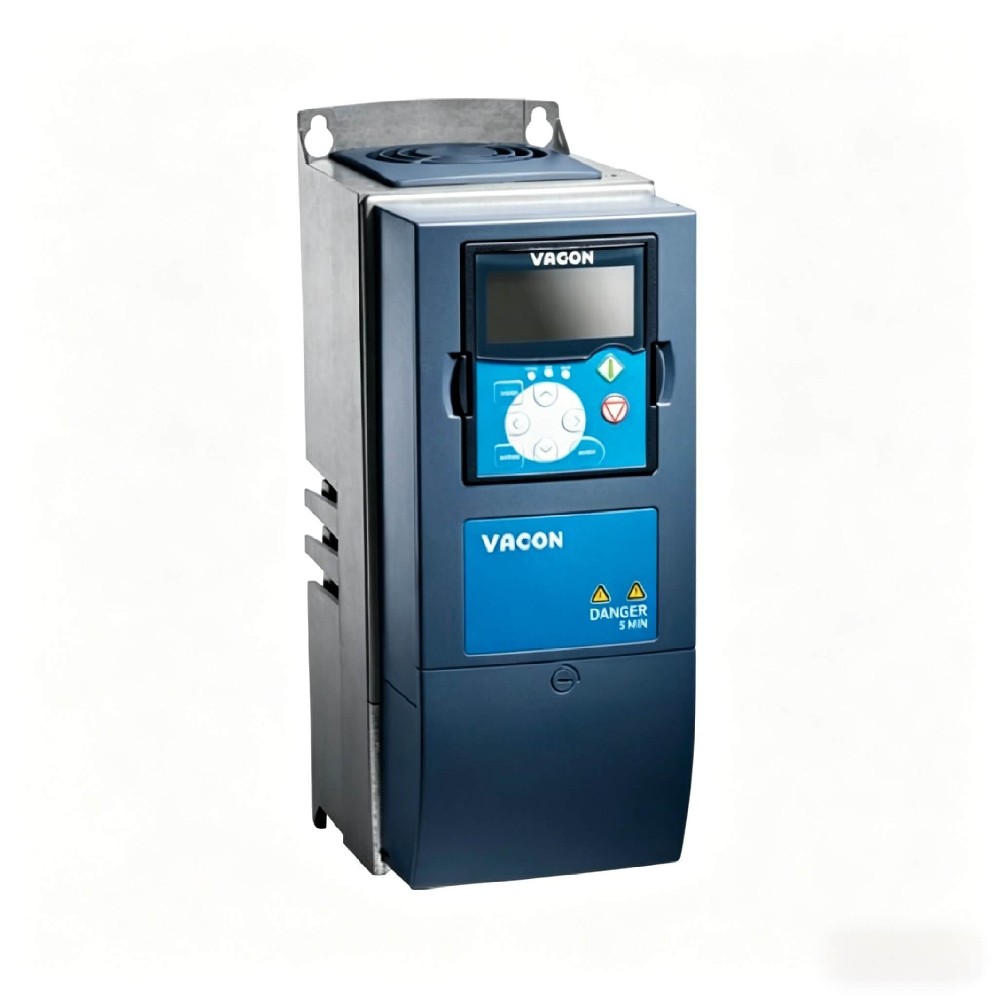

VACON NXP00165-A2H1SSV-A1A2000000 - это 16-амперный векторный контрольный привод, настенный 3-фазный переменный привод серии NXP для индукционных двигателей 380-500 В и двигателей с постоянным магнитом. Он обеспечивает мощность 5,5-7,5 кВт с интегрированным тормозным секретором, корпусом IP21/NEMA1 и соответствием IEC 61800-3 EMC. Подходит для управления краном, обмотки, экструзии и тяжелых приложений смешивания.
Что такое трехфазный переменный привод?
Трехфазный привод переменного тока исправляет трехфазное напряжение переменного тока в напряжение постоянного тока, которое обращается обратно на переменное напряжение, переменную частоту трехфазного переменного тока для контроля скорости и крутящего момента индукционных двигателей переменного тока или двигателей с постоянным магнитом. Современные приводы классифицируются по алгоритмам управления (скаларный, бессенсорный вектор, вектор закрытого цикла), а высокопроизводительные варианты векторного управления обеспечивают точное регулирование скорости и крутящего момента.
VACON NXP - это высокопроизводительная платформа переменного тока, обеспечивающая векторное управление с открытым и закрытым циклом для требовательных однодвигательных и многодвигательных приложений. Он поддерживает индукционные и постоянные магнитные двигатели с модульной аппаратной архитектурой, которая вмещает пять слотов расширения для ввода/вывода, полевой шины и функциональных плат безопасности.
Ключевые спецификации
Группа продуктов:Частотный конвертер NXP
Код модели:NXP00165-A2H1SSV-A1A2000000
Напряжение сети: 380-500 VAC (465-800 VDC)
Номинальный выходный ток: 16 А
Мощность двигателя (тяжелые): 5,5 кВт
Мощность двигателя (легкая нагрузка): 7,5 кВт
Входные фазы: 3-фаза
Рейтинг корпуса: IP21/NEMA Тип 1
Уровень выбросов EMC: IEC 61800-3, категория C2
Интегрированный тормозный сепаратор: Да
Клавиатура управления: Альфа-цифровой дисплей
Вариант Слот А: 6DI, DO, 2AI, 1AO, +10Vr, +24V
Вариант слот Б: 2RO (NO / NC)
Вариант Слот С: Нет доски
Вариант Слот D: Нет доски
Вариант слот E: Нет доски
Размер кадра:05
Чистый вес: 8,1 кг
Вес брутто: 9.1 кг
Диапазон рабочей температуры: 0°C до +40°C (дератинг выше +40°C)
Тип монтажа: стенный
Метод охлаждения: воздушно охлаждаемый вентиляторами постоянного тока, соответствующими директиве ЕС по экодизайну 2015 года
Количество слотов расширения: 5 (слоты А-Е)
Технические моменты
Векторное управление с закрытым циклом достигает ошибки скорости ниже 0,01% (зависит от кодера). NXP применяет динамическое векторное управление с обратной связи и без нее, обеспечивая полный крутящий момент с нулевой скорости и позволяя высокопроизводительные приложения, такие как крановый подъем и управление экструзией, где точность регулирования скорости имеет решающее значение.
Интегрированный тормозный вертолет устраняет необходимость внешнего тормозного блока. Внутренний вертолет обрабатывает регенеративное рассеивание энергии напрямую, уменьшая пространство панели и проводку для приложений, связанных с частым замедлением, снижением или ремонтом нагрузок.
Пять слотов расширения плагина позволяют модульную настройку. Пользователи устанавливают дополнительные платы ввода/вывода, интерфейсы полевой шины (PROFIBUS, PROFINET, EtherNet/IP, Modbus TCP) или функциональные платы безопасности без увеличения размеров корпуса, сохраняя гибкость инвестиций и уменьшая сложность системы.
Покрытые платы продлевают срок службы в суровых атмосферах. Все ПХД имеют конформальное покрытие в качестве стандарта, обеспечивающее защиту от проводящей пыли, воздушной влаги и мягких химических паров. Это решение по проектированию решает вопрос: могут ли приводы VACON NXP выжить на пыльных цементных заводах или текстильных заводах с высокой влажностью, и ответ - да, с доказанной надежностью в этих условиях.
Поддержка многоязычного прошивки для глобального развертывания. Языковый пакет прошивки включает английский, французский, итальянский, испанский и португальский языки Великобритании, сокращая время ввода в эксплуатацию для многонациональных OEM и конечных пользователей на западноевропейских рынках.
Приложения
Управление краном и подъемником: Управление векторным крутящим моментом с закрытым циклом при нулевой скорости с полной нагрузкой устраняет механические нагрузочные тормоза для капитального ремонта нагрузок. Доказание крутящего момента происходит до механического освобождения тормоза, предотвращая падение нагрузки при запуске.
Обмотка и развертывание машин: Точное регулирование крутящего момента с обратной связи кодера поддерживает последовательное напряжение полотна во время изменения диаметра в бумаге, пленке и текстильных линиях обработки. Точность скорости 0,01% минимизирует отходы материала от изменения напряжения.
Винтовые и поршневые экструдеры: высокий стартовый крутящий момент (200% перегрузочной способности по номинальной серии NXP) преодолевает высокое разрывное трение холодного полимерного материала. Управление закрытым циклом поддерживает стабильную пропускную способность независимо от колебаний давления на штампе.
Тяжелые смешители и центрифуги: способность перегрузки 200% обрабатывает пики вязкости процесса во время циклов смешивания партий. Интегрированный тормозный сепаратор обеспечивает быстрое контролируемое замедление нагрузок с высокой инерцией без перенапряжения шины постоянного тока.
Синхронизация нескольких конвейеров: функция DriveSynch позволяет конфигурации мастера-последователя с синхронизацией скорости и угла на нескольких приводах NXP, поддерживая точное позиционирование продукта между последовательными секциями конвейера.
Испытательные стенды и динамометры: Полная четырехквадратная работа поддерживает режимы движения и генерации с закрытым циклом управления крутящим моментом для испытаний двигателя, испытаний выносливости коробки передач и моделирования двигателя, требующего высокого динамического отклика.
Руководство по выбору
Подходящие приложения:
Процессы, требующие производительности вектора закрытого цикла с требованиями к точности скорости 0,01% или лучше, такие как точная обмотка, экструзия или управление подъемностью крана
Установки, где интегрированный тормозный сепарат устраняет необходимость в внешнем тормозном блоке, снижая площадь панели и количество компонентов
Окружающие среды с воздушной пылью, влагой или мягким химическим воздействием, где соответственно покрытые доски обеспечивают продленный срок службы
Не рекомендуется для:
Основные насосы, вентиляторы или простые конвейерные приложения, которые требуют только скалярного или бездатчикового векторного управления. Выберите вместо этого серию VACON NXS - идентичную номинальную мощность (например, NXS00165), один и тот же размер кадра, более низкую стоимость и адекватную производительность для применений с переменным крутящим моментом и простыми приложениями с постоянным крутящим моментом.
Устройства с высокой степенью защиты IP, требующие корпусов IP54 или IP66. Этот блок IP21 предназначен для монтажа внутренней панели управления. Для применения под шлангом или на открытом воздухе выберите модель VACON NXP с рейтингом корпуса по крайней мере IP54.
Потребности в мощности более 5,5 кВт (тяжелые). Этот блок размера кадра 05 ограничен номинальным выходом 16 А. Для двигателей более высокой мощности выберите больше размера кадра NXP, соответствующего ампераже полной нагрузки двигателя.
Часто задаваемые вопросы
1.Что такое время поставки и время доставки для VACON NXP00165-A2H1SSV-A1A2000000?
Стандартное время производства составляет 5 недель. Авторизированные дистрибьюторы с местными запасами могут отправить в течение 2-5 рабочих дней.
2.Является ли NXP00165-A2H1SSV-A1A2000000 на складе и доступным?
Мы ведем инвентаризацию приводов VACON NXP в Beijing Zhongping Technology для быстрого выполнения. Доступные запасы варьируются в зависимости от региона и канала распределения.
3.Какие сертификаты и утверждения имеет NXP00165-A2H1SSV-A1A2000000?
Привод несет CE, UL, cULus, RCM (Австралия / NZ), EAC (Евразийский экономический союз), украинские и корейские (KC) утверждения. Он отвечает требованиям EMC IEC 61800-3 для второй среды (категория C2). На этой модели не предусмотрено официального утверждения типа морского судна.
4.В чем разница между приводами VACON NXP и VACON NXS?
Серия NXP обеспечивает управление вектором закрытого цикла с ошибкой скорости ниже 0,01% (зависящей от кодера), 200% перегрузочной способности и возможностями синхронизации. Серия NXS предлагает бездатчиковое векторное управление для общих приложений, таких как насосы, вентиляторы и конвейеры по меньшей стоимости. Обе серии имеют одну и ту же модульную аппаратную платформу и варианты расширения.
5.Сколько стоит NXP00165-A2H1SSV-A1A2000000? Что такое ценовый диапазон?
VACON NXP00165 обычно варьируется от 3000 до 5500 долларов США за единицу, в зависимости от количества и канала распределения. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки с текущими ценами и расходами на доставку, свяжитесь напрямую с Beijing Zhongping Technology.
6.Каковы вес и размеры NXP00165-A2H1SSV-A1A2000000?
Чистый вес составляет 8,1 кг, а брутто-вес, включая упаковку, составляет 9,1 кг. Этот блок является стенным приводом Frame 05. Подробные размерные чертежи приведены в руководстве по установке VACON NXP.
7.Какие условия оплаты и гарантия вы предлагаете?
Мы принимаем банковский перевод (T / T) и предоставляем стандартную 12-месячную фабричную гарантию с даты отгрузки. Расширенная 18-месячная гарантия доступна в качестве опционального элемента заводской конфигурации.
8.Как установить NXP00165-A2H1SSV-A1A2000000 и какая установка корпуса необходима?
Привод установлен на стену внутри корпуса с рейтингом IP21. Установка требует адекватного пробела вентиляции (минимум 200 мм выше и ниже блока согласно руководству пользователя) и контроля температуры окружающей среды для поддержания рабочего диапазона от 0 ° C до + 40 ° C. Снимаемая пластина канала принимает дюймовые фитинги для канала по стандартной конфигурации.
9.Какова политика возврата и как вернуть диск VACON NXP?
Возвращение требует предварительного разрешения с оригинальным номером заказа на покупку. Beijing Zhongping Technology обрабатывает запросы RMA в течение 2 рабочих дней с момента получения. Приводы должны быть возвращены в оригинальной упаковке со всеми аксессуарами и руководствами, чтобы получить полный кредит.
10.Какая пошлина, таможня и классификация HTSUS применяются при импорте NXP00165-A2H1SSV-A1A2000000?
Код HTSUS для преобразователей частоты - 8504.40.4000, а классификация ECCN - EAR99. Международные грузы отправляются в соответствии с Incoterms 2020 CPT (Carriage Paid To), с пошлинами, таможенными сборами и применимым НДС, уплачиваемым покупателем во время доставки. Beijing Zhongping Technology предоставляет коммерческие счета-фактуры и списки упаковки, необходимые для таможенного оформления по всем экспортным заказам.
В дополнение к NXP00165, охватываемому в этой статье, мы поставляем полный диапазон 3-фазных приводов переменного тока NXP 380-500 В, охватывающий от 1,1 кВт до 160 кВт (легкая перегрузка) и от 0,75 кВт до 132 кВт (тяжелая перегрузка), с непрерывными выходными токами от 3,3 А до 300 А. Все блоки имеют одну и ту же модульную платформу с пятью расширительными слотами, интегрированным тормозным секретором, корпусом IP21 и соответствием IEC 61800-3 Доступные коды моделей в этом диапазоне включают:
NXP00035-A2H1SSV-A1A2000000
NXP00045-A2H1SSV-A1A2000000
NXP00055-A2H1SSV-A1A2000000
NXP00075-A2H1SSV-A1A2000000
NXP00095-A2H1SSV-A1A2000000
NXP00125-A2H1SSV-A1A2000000
NXP00165-A2H1SSV-A1A2000000
NXP00225-A2H1SSV-A1A2000000
NXP00315-A2H1SSV-A1A2000000
NXP00385-A2H1SSV-A1A2000000
NXP00455-A2H1SSV-A1A2000000
NXP00615-A2H1SSV-A1A2000000
NXP00725-A2H0SSV-A1A2000000
NXP00875-A2H0SSV-A1A2000000
NXP01055-A2H0SSV-A1A2000000
NXP01405-A2H0SSV-A1A2000000
NXP01685-A2H0SSV-A1A2000000
NXP02055-A2H0SSV-A1A2000000
NXP02615-A2H0SSG-A1A2000000
NXP03005-A2H0SSG-A1A2000000
Эта расширенная линейка позволяет инженерам выбирать привод, размер которого точно соответствует току полной нагрузки двигателя, устраняя чрезмерные отходы, сохраняя при этом совместимость опционной платы, общее прошивковое обеспечение и общие запасные части во всех размерах рам от панельных установок мощностью 1,1 кВт до тяжелых промышленных процессов мощностью 160 кВт.
