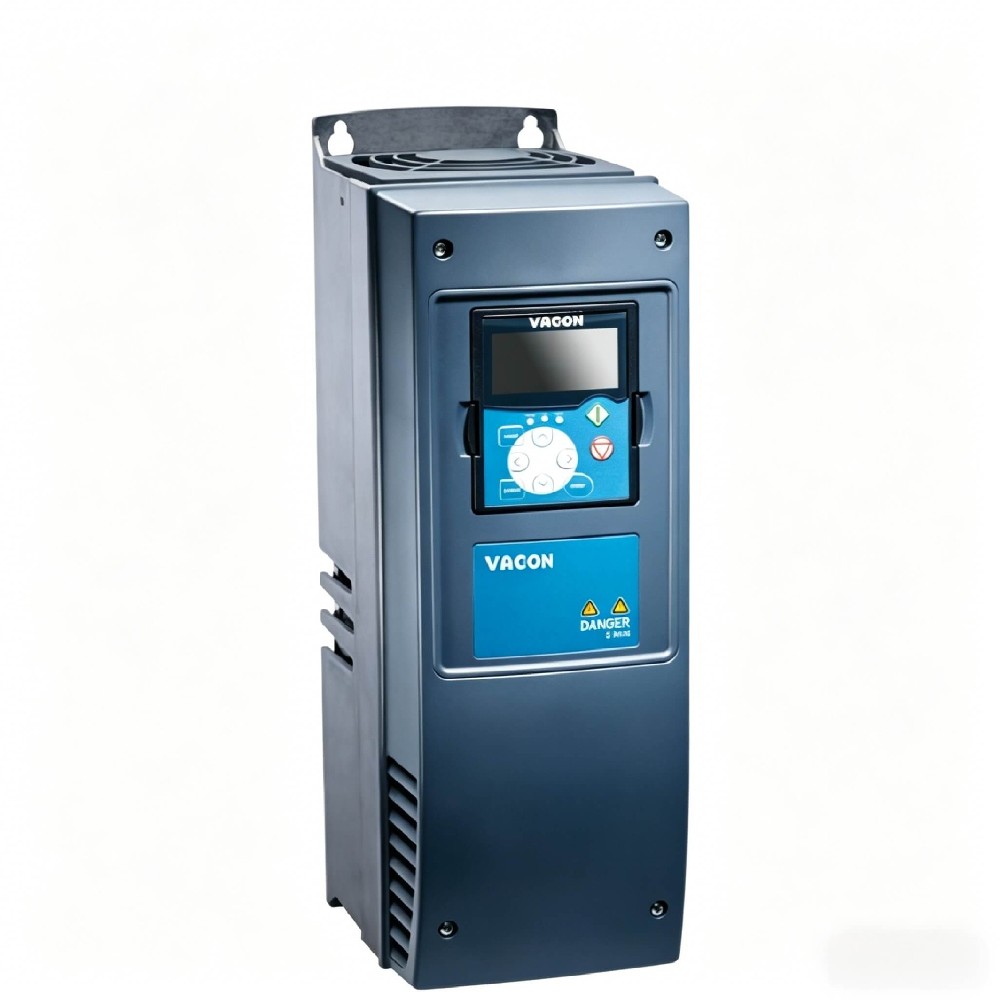

VACON NXP00276-A5L0SSV-A1A2000000 - это трехфазный инвертор VFD с жидким охлаждением, разработанный для серии VACON NXP. Работая на 525-690 Вац и обеспечивая выходный ток 27 А с номинальной мощностью 22 кВт (ВТ), она оснащена монтажей с открытым кадром IP00 и передовым векторным управлением для индукционных и постоянных магнитных двигателей. Разработанный для морского двигателя, морских кранов, горнодобывающих конвейеров и тяжелых промышленных процессов, блок достигает компактного следа благодаря технологии прямого жидкого охлаждения, которая устраняет большие вентиляторы охлаждения и позволяет практически тихую работу ниже 68 дБ (А).
Что такое жидкостью охлаждаемый VFD?
Жидкостью охлаждаемый переменный частотный привод (VFD) - это устройство управления двигателем, которое использует циркулирующую жидкую охлаждающую жидкость - обычно смесь гликола и воды - для рассеивания тепла из силовой электроники, заменяя традиционные воздушно охлаждаемые отопители и вентиляторы. Основным механизмом охлаждения является прямое жидкостное охлаждение, где охлаждающая жидкость течет через холодные пластины в прямом контакте с модулями питания IGBT, достигая теплопроводности примерно в 23 раза выше, чем принудительный воздух. Жидкостью охлаждаемые VFD обеспечивают до 25% снижение общих затрат на жизненный цикл по сравнению с эквивалентными растворами с воздушным охлаждением.
В рамках семейства продуктов NXP NXP00276-A5L0SSV-A1A2000000 классифицируется в портфеле модулей привода NXP и служит трехфазным инвертором. Его код модели идентифицирует его как жидкостью охлаждаемый вариант, обеспечивающий 525-690 Вац номинальным выходным током 27 А. Модуль устраняет необходимость в больших вентиляторах охлаждения, обеспечивая практически тихую работу и позволяя установку в средах, где качество воздуха имеет критическое значение или пространство сильно ограничено.
Ключевые спецификации
Напряжение сети: 525-690 Вац (640-1100 ВДК)
Номинальный выходный ток: 27 А
Номинальная мощность (переменный крутящий момент): 22 кВт / 30 л.с.
Емкость перегрузки: 150% для 60 с
Диапазон частот выхода: 0-320 Гц (стандарт)
Частота переключения: до 16 кГц
Класс корпуса: IP00/Open Frame
Тип монтажа: Жидкий охлаждаемый модуль
Платформа управления: высокопроизводительное векторное управление
Соответствие EMC: IEC/EN 61800-3, уровень T для ИТ-сетей
Стандарт безопасности: IEC/EN 61800-5-1
Функциональная безопасность: STO (безопасный крутящий момент); EN ISO 13849-1
Утверждения: CE, UL, cUL, GOST R, DNV, Bureau Veritas
Тип охлаждающего вещества: смесь гликола-воды с ингибитором коррозии
Проводимость охлаждающей жидкости: амп; lt;2.5µS/см
Максимальное рабочее давление системы: 6 бар (600 кПа)
Рабочая температура окружающей среды: -10°C до +50°C (без мороза)
Температура хранения: -40°C до +70°C
Высота: 1000 м при полной нагрузке (дерайт выше 1000 м)
Влажность: 5% -96% RH, без конденсации
Технические моменты
Прямое жидкое охлаждение достигает исключительно высокой плотности мощности. Полностью обойдя воздух как среду теплопередачи, привод работает с значительным сокращением физического объема - в некоторых конфигурациях, достигая на 30% меньшего объема, чем сравнимые воздушно охлаждаемые блоки. Загерметированная схема охлаждения также устраняет первичный путь для проникновения проводящей пыли, что является критическим преимуществом в горнодобывающей и морской среде, где распространены сбои привода с воздушным охлаждением от загрязненных отводников.
Конформальные платы с покрытием обеспечивают повышенную надежность в коррозионных атмосферах. Все печатные платы получают защитное конформальное покрытие, которое сопротивляется влаге, соляному распылению и химическим парам, в соответствии с химическими пределами класса 3C2 для химических паров и класса 3S2 для механических частиц (не допускается проводимая пыль).
Интегрированный безопасный крутящий момент (STO) и безопасная остановка 1 (SS1) обеспечивают функциональную безопасность без внешних контакторов. Привод включает в себя доску безопасности OPTAF, которая предотвращает непреднамеренное формирование крутящего момента на вале двигателя. Эти функции безопасности соответствуют требованиям EN ISO 13849-1 категории 3 и IEC 61508 SIL 2, устраняя необходимость внешних реле безопасности во многих схемах безопасности машин.
Пять слотов расширения плагина обеспечивают всеобъемлющую подключенность и надежность на будущее. Модульная архитектура задней площадки вмещает варианты полевой шины, включая PROFIBUS DP, PROFINET IO, EtherNet/IP, EtherCAT, Modbus/TCP и CANopen, без необходимости демонтажа привода. Дополнительные I/O, интерфейс кодера и функциональные доски безопасности могут быть добавлены на местах, обеспечивая путь защиты инвестиций по мере развития архитектур автоматизации.
Комплексный пакет программного обеспечения упрощает ввод в эксплуатацию и сокращает инженерные часы. Семь встроенных программных приложений охватывают общие требования к управлению машиной, включая управление насосом и вентилятором, регулирование PID, управление обмоткой и функциональность позиционирования. Встроенные возможности ПЛК позволяют выполнять пользовательскую логику непосредственно на процессоре привода, исключая отдельный контроллер для локализованных последовательностей машин.
Приложения
Морские двигатели и двигатели: обеспечивает точное управление скоростью и крутящим моментом для азимутных двигателей и дуговых двигателей. Конструкция, охлаждаемая жидкостью, позволяет установлять в машинных отделениях с температурой окружающей среды до 50 ° C без шума и пыли, связанных с приводами, охлаждаемыми вентилятором, работая почти тихо без необходимости больших вентиляторов охлаждения.
Морские краны и лебедки: обеспечивает крутящий момент 150% перегрузки в течение 60 секунд во время тяжелых подъемных операций, удовлетворяя перерывный пиковый спрос на подъем без необходимости переувеличения привода. Модульная конструкция позволяет интегрироваться в общие архитектуры шины постоянного тока, найденные в активных кранах с компенсацией подъема.
Горнодобывающие конвейеры и дробители: надежно работают в средах с высокой пылью, где проводящие частицы в противном случае преодолели бы пробел изоляции на воздушно охлаждаемых блоках. Открытая конструкция IP00 с жидким охлаждением полностью закрывает путь охлаждения, устраняя принудительную циркуляцию воздуха через электронику и достигая значений MTBF, превышающих 80 000 часов в номинальных условиях в соответствии с типичными протоколами испытаний производителя.
Применения насоса и вентилятора: Достигает сокращения энергии на 20%-40% при замене работы с фиксированной скоростью управлением переменной скоростью с использованием встроенного программного обеспечения для применения насоса / вентилятора. Привод поддерживает как стандартные индукционные двигатели, так и высокоэффективные двигатели с постоянным магнитом без дополнительного оборудования.
Общие системы шины постоянного тока: интегрируется в качестве трехфазного инвертора в конфигурациях с несколькими приводами, где несколько инверторов разделяют общую связь постоянного тока, обеспечиваемую активным передним концом или диодным выпрямителем. Общая шина постоянного тока восстанавливает тормозную энергию и перераспределяет ее на двигательные секции, снижая общее потребление энергии до 30% в регенеративных приложениях.
Руководство по выбору
Подходит для применений, требующих работы в суровых условиях: горнодобывающие, морские, оффшорные и тяжелые промышленные условия, где присутствуют высокие температуры окружающей среды и воздушные загрязнители. Система жидкого охлаждения обрабатывает эти среды без деградации, поскольку она не полагается на окружающий воздух для отторжения тепла.
Подходит для помещений оборудования и корпусов машин с ограниченным пространством: компактный модуль IP00 устраняет большие зоны свободы, необходимые для воздухозаборных и выхлопных решеток, упрощая размещение панелей и позволяя более высокую плотность оборудования на квадратный метр.
Подходит для чувствительных к шуму установок: без больших вентиляторов охлаждения привод работает на уровнях шума, значительно ниже уровня эквивалентных приводов с воздушным охлаждением. Частым вопросом инженеров объектов является то, становится ли шум насоса охлаждающей жидкости доминирующим источником звука; На практике современные циркуляционные насосы охлаждающей жидкости работают при скорости 52-58 дБ (А) при 1 м, что сопоставимо с фоновым шумом в большинстве помещений оборудования.
Не подходит для применения без доступа к надежной цикле охлаждающей воды: система жидкого охлаждения требует непрерывного подачи обработанной охлаждающей жидкости при определенных скоростях потока и давлении. Если на месте установки отсутствует избыточная система охлаждения воды, более подходящим может быть вариант привода с воздушным охлаждением, такой как NXP00276-A2T0SSV.
Не подходит для наружных установок без контролируемого климатом корпуса: хотя диапазон рабочей температуры окружающей среды привода охватывает от -10 ° C до + 50 ° C, охлаждающая жидкость должна оставаться выше 0 ° C, чтобы предотвратить повреждения замораживанием. Установки, находящиеся в условиях ниже нуля, требуют смеси гликола и воды, обычно 60/40 воды-гликола для работы до -40°C, измеряемой на входе охлаждающей жидкости привода.
Часто задаваемые вопросы
1.Каков ценовый диапазон и стоимость VACON NXP00276-A5L0SSV-A1A2000000?
VACON NXP00276-A5L0SSV-A1A2000000 обычно варьируется от 8 500 до 13 000 долларов США в зависимости от объема заказа, конфигурации и канала распределения. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной текущей котировки, включая условия доставки, свяжитесь с Beijing Zhongping Technology напрямую.
2.Что такое время поставки или время доставки для модуля привода с жидким охлаждением NXP00276?
Стандартное время поставки производителя составляет от 4 до 6 недель с момента подтверждения заказа. Beijing Zhongping Technology поддерживает буферный запас отдельных моделей VACON NXP для ускоренного выполнения и может предоставить подтвержденные даты доставки по получению заказа на покупку.
3.Является ли VACON NXP00276-A5L0SSV-A1A2000000 на складе и доступен для немедленной доставки?
Мы складываем NXP00276-A5L0SSV-A1A2000000 в Beijing Zhongping Technology для быстрого выполнения. Уровень запасов в региональных центрах распределения производителя превышает 50 единиц по состоянию на начало 2026 года. Свяжитесь с нашей командой продаж для подтверждения запасов в режиме реального времени.
4.Каковы требования к охлаждающей воде и спецификации охлаждающей жидкости для NXP00276?
Для привода требуется смесь гликола и воды с электропроводностью ниже 2,5 мкС/см, максимальное рабочее давление 6 бар (600 кПа) и скорости потока, измеренные в соответствии с потерей мощности блока. Используйте только ингибированные растворы гликоля, сформулированные для жидкого охлаждения электроники; автомобильный антифриз, содержащий силикаты, повреждает микроканалы холодной пластины и отменяет гарантию.
5.Какие сертификаты, утверждения и морская классификация NXP00276 держит?
Блок имеет CE, UL, cUL и GOST R утверждения. Для морских установок серия NXP имеет официальные утверждения типа от классификационных обществ DNV (Det Norske Veritas) и Bureau Veritas (BV). Привод соответствует требованиям EMC IEC/EN 61800-3 для ИТ-сетей и требованиям безопасности IEC/EN 61800-5-1.
6.Какие условия оплаты и способы оплаты вы принимаете для покупки NXP00276?
Мы принимаем банковский перевод (T / T) и крупные корпоративные кредитные карты. Beijing Zhongping Technology предлагает чистые 30 условий оплаты для квалифицированных корпоративных счетов после завершения кредитного обзора и утверждения.
7.Как установить NXP00276-A5L0SSV-A1A2000000 и какие требования для монтажа необходимы?
NXP00276-A5L0SSV-A1A2000000 устанавливается в качестве жидкостью охлаждаемого модуля с входом и выходом охлаждающей жидкости на приводном шасси. Охладительная схема требует гибких шлангов соединения, размеры которых соответствуют определенной скорости потока охлаждающей жидкости, с изгибами для ослабления напряжения, чтобы предотвратить механическую передачу нагрузки внутренним коллекторам модуля. Модуль устанавливается на жесткой задней плоскости внутри корпуса управления с передним пробелом доступа минимум 600 мм для обслуживания.
8.Что такое политика возврата, гарантийный период и поддержка обслуживания для NXP00276?
Мы предоставляем 2-летнюю гарантию на производственные дефекты. По запросу предоставляется расширенная 3-летняя гарантия. Возвращение требует предварительного разрешения; Beijing Zhongping Technology обрабатывает запросы RMA в течение 48 рабочих часов с момента получения и поддерживает сертифицированный ремонтный центр VACON для послегарантийного обслуживания.
9. Каковы размеры, вес и классификация доставки модуля NXP00276?
Модуль NXP00276 с жидким охлаждением в раме 06 весит примерно 15 кг (нетто). Пакет доставки соответствует стандартной упаковке (+GSCB) картонной коробки. Для получения точных размерных чертежей обратитесь к документации по листу данных производителя, специфическому для размера кадра FR06.
10.Что такое код HTS, таможенная пошлина и импортные тарифные соображения при импорте NXP00276?
Код HTSUS для NXP00276 - 8504.40.4000, а классификация ECCN - EAR99. Международные грузы отправляются в соответствии с Incoterms CPT (Carriage Paid To), с пошлинами, таможенными сборами и применимым НДС / налогом, уплачиваемым покупателем во время доставки. Beijing Zhongping Technology предоставляет коммерческие счета-фактуры, списки упаковки и сертификаты происхождения, необходимые для таможенного оформления всех экспортных заказов.
В дополнение к NXP00276 мы поставляем полный диапазон инверторов VACON NXP с жидким охлаждением, охватывающих низкие номинальные перегрузки от 3 кВт (4,5 А) до 200 кВт (208 А) и высокие номинальные перегрузки от 2,2 кВт (3,2 А) до 160 кВт (170 А). Доступные коды моделей включают:
NXP00046-A5L0SSV-A1A2000000, NXP00056-A5L0SSV-A1A2000000
NXP00076-A5L0SSV-A1A2000000, NXP00106-A5L0SSV-A1A2000000
NXP00136-A5L0SSV-A1A2000000, NXP00186-A5L0SSV-A1A2000000
NXP00226-A5L0SSV-A1A2000000, NXP00276-A5L0SSV-A1A2000000
NXP00346-A5L0SSV-A1A2000000, NXP00416-A5L0SSV-A1A2000000
NXP00526-A5L0SSV-A1A2000000, NXP00626-A5L0SSV-A1A2000000
NXP00806-A5L0SSV-A1A2000000, NXP01006-A5L0SSV-A1A2000000
NXP01256-A5L0SSG-A1A2000000, NXP01446-A5L0SSG-A1A2000000
NXP01706-A5L0SSG-A1A2000000, NXP02086-A5L0SSG-A1A2000000
