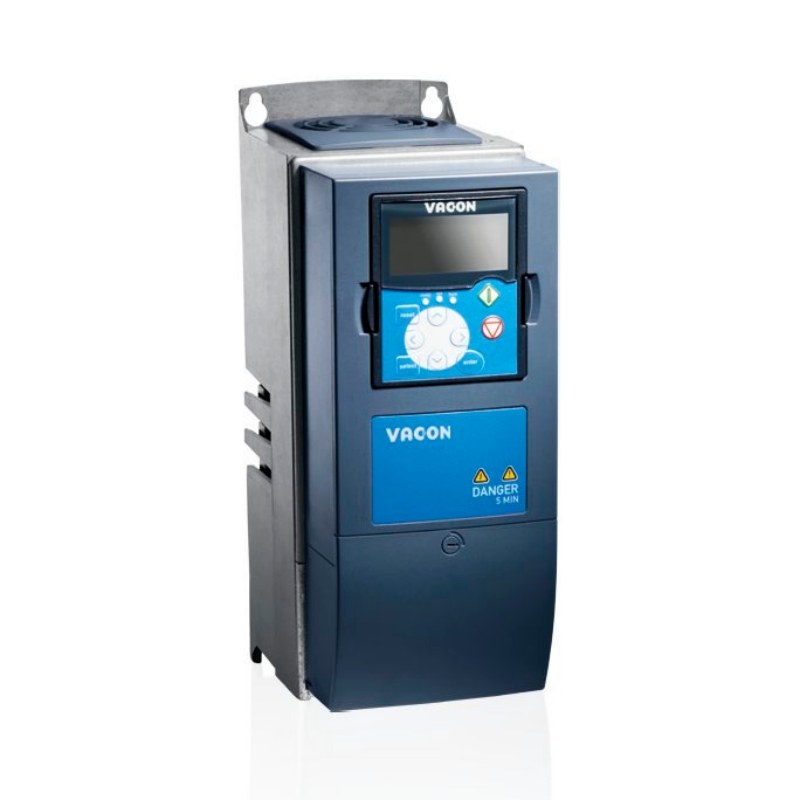

VACON NXS00055-A2H1SSV-A1A2000000 является трехфазным приводом переменной частоты из серии NXS, функционирующим в качестве промышленного преобразователя частоты для стандартного управления двигателем переменного тока. С номинальной мощностью двигателя с низкой перегрузкой 2,2 кВт и высокой перегрузкой 1,5 кВт при 380-500 ВАК он обеспечивает непрерывный выходный ток 5,6 А. Подходит для насосных приводов, управления вентилятором, конвейерных систем и смешивательных приложений в общей промышленной автоматизации.
Что такое трехфазный переменный частотный привод?
Трехфазный привод переменной частоты - это устройство преобразования мощности, которое исправляет трехфазное переменное питание сети постоянного тока фиксированной частоты, а затем инвертирует его в переменное напряжение, переменный выход переменного тока переменной частоты для управления скоростью двигателя. Он регулирует скорость вращения и крутящий момент трехфазного индукционного или постоянного магнитного двигателя, регулируя выходную частоту и напряжение в соответствии с алгоритмом V/Hz или векторного управления.
Промышленные преобразователи частоты классифицируются по методологии управления - скалярному (В / Гц), вектору открытого цикла и вектору закрытого цикла - и по топологии мощности, включая 6-импульсный диодный исправитель, активный передний конец (AFE) и 12-импульсные конфигурации. VACON NXS00055-A2H1SSV-A1A2000000 представляет собой настенный промышленный преобразователь частот с воздушным охлаждением, использующий бездатчиковое векторное управление с интегрированным тормозным секретором и 6-импульсным диодным исправлятелем с внутренним удушителем постоянного тока.
Ключевые спецификации
Серия продуктов:VACON NXS
Тип продукта: Настенный преобразователь частоты с воздушным охлаждением (стандартный)
Размер кадра:FR04
Напряжение сети: 380-500 ВАК (3-фазный, 50/60 Гц)
Диапазон напряжения автобуса постоянного тока: 465-800 VDC
Номинальный выходный ток (низкая перегрузка, 110%): 5,6 А
Номинальный выходный ток (высокая перегрузка, 150%): 4,3 А
Максимальный выходный ток: 8,6 А
Мощность двигателя (низкая перегрузка, 110%): 2,2 кВт
Мощность двигателя (высокая перегрузка, 150%): 1,5 кВт
Емкость перегрузки: 110% для 1 минуты каждые 10 минут / 150% для 1 минуты каждые 10 минут
Выходный диапазон частот: 0-320 Гц
Частота переключения: регулируемая, до 16 кГц
Метод управления: Бездатчиковое векторное управление (открытая петля)
Начальный крутящий момент: amp; gt; 200% номинального крутящего момента
Ошибка скорости стабильного состояния: амп; lt;1%
Рамп время (ускорение / замедление): 0-3000 секунд
Тормозование: интегрированный тормозный сепаратор (тормоз постоянного тока: 30% Tn без внешнего сопротивления)
Рейтинг корпуса: IP21/NEMA 1
Уровень выбросов EMC: Категория C / H (по IEC 61800-3)
Рабочая температура окружающей среды: -10°C до 50°C
Температура хранения: -40°C до 70°C
Относительная влажность: 0-95% RH, без конденсации
Высота: 0-1000 м (дератинг выше 1000 м)
Клавиатура управления: Альфа-цифровой дисплей (съемный)
Основный ввод / вывод (слот А): 6 × DI, 2 × AI, 1 × AO, 1 × DO, + 10 Vref, + 24 В
Выходы реле (слот Б): 2 × RO (конфигурируемый NO / NC)
Слоты расширения: 3 (слоты C, D, E; совместимы с полевой шиной, I / O и платами опции кодера)
Опции полевой шины (через слот расширения): Modbus RTU, Profibus DP, CANopen, DeviceNet, Modbus/TCP
Размеры (Ш×В×Г): 128 мм×292 мм×190 мм
Чистый вес: 5 кг
Вес брутто: 6 кг
Тип монтажа: стенный монтаж через винты M5
Утверждения: CE, UL, RCM, KC, EAC
Гарантия: 12 месяцев от ввода в эксплуатацию или 18 месяцев от поставки
Применимые стандарты: МЭК 61800-3 (ЭМК), МЭК 61800-5-1 (безопасность), МЭК 60721-3-3 (окружающая среда)
Технические моменты
Бездатчиковое векторное управление обеспечивает высокий начальный крутящий момент без обратной связи кодера. Привод вычисляет поток двигателя и крутящий момент из измеренных фазных токов и напряжения шины постоянного тока, достигая начального крутящего момента, превышающего 200% номинального крутящего момента, с ошибкой скорости в стабильном состоянии ниже 1% номинальной скорости.
Интегрированное удушение постоянного тока уменьшает гармоническое искажение на интерфейсе сети. Внутреннее удушение в топологии 6-импульсного исправителя снижает общее искажение гармонического тока на стороне линии (THDi) и продлевает срок службы конденсатора связи постоянного тока за счет сглаждения волнового тока.
Интегрированный тормозный сепаратор позволяет динамично тормозить на одном транзисторном канале. Встроенный вертолет поддерживает подключение внешнего тормозного сопротивления для приложений, требующих контролируемого замедления нагрузок с высокой инерцией. Функция тормоза постоянного тока обеспечивает до 30% номинального крутящего момента двигателя без внешнего сопротивления.
Расширяемая архитектура ввода/вывода и полевой шины поддерживает пять слотов для платы. Привод включает в себя две основные платы ввода/вывода (слоты A и B) и три слота открытого варианта (C, D, E). Поддерживаемые протоколы полевой шины включают Profibus DP, CANopen, DeviceNet, Modbus RTU и Modbus / TCP, что позволяет интегрироваться во все основные сети автоматизации завода.
Приложения
Управление насосом в системах водоснабжения и сточных вод: обеспечивает регулирование переменной скорости для центробежных насосов. Интегрированный контроллер PID и функция управления насосом-вентилятором (PFC) для 1-5 насосов снижают потребление энергии до 50% по сравнению с управлением дросселем с фиксированной скоростью в условиях частичной нагрузки.
Управление вентилятором и вентилятором HVAC: приводит вентиляторы снабжения и возвращения, вентиляторы башни охлаждения и выхлопные вентиляторы. Конфигурация ввода/вывода привода поддерживает обратную связь температуры и давления для автоматизации зданий с закрытым циклом. Низкий звуковый шум от высокой частоты переключения (до 16 кГц) подходит для занятых пространств.
Конвейерные системы для обработки материалов: контролирует скорость ремня для функций накопления, индексирования и слияния. Бездатчиковый векторный режим поддерживает постоянный крутящий момент при низких скоростях до 5% базовой скорости, поддерживая точное позиционирование без кодеров вала.
Приводы смешителей и перемешателей в процессной промышленности: Применения смешивания с постоянным крутящим моментом. Высокая способность начального крутящего момента (более 200%) преодолевает разрывное трение осажденных шламов и вязких сред без переувеличения двигателя.
Приводы шпинделя и оси подачи станка-инструмента: поставляет выход с переменной скоростью для токарных станков, фрезерных машин и шлифовых шпинделей. Диапазон выхода 0-320 Гц выходит за рамки стандартных номинальных двигателей 50/60 Гц для высокоскоростных операций обработки.
Движение крана и подъема / троллейбуса: Работает с перекрестными и длительными двигателями. Интегрированный тормозный сепарат управляет энергией загрузки во время снижения, устраняя необходимость в внешнем тормозном блоке.
Руководство по выбору
Подходящие приложения:
Индукционные двигатели с ветеричной клеткой до 2,2 кВт (LO) или 1,5 кВт (HO) на трехфазных источниках питания 380-500 ВАК, требующие стандартной производительности векторов без датчиков и корпуса IP21, подходящего для внутренних панелей управления
Насос с переменным крутящим моментом и нагрузки вентилятора, использующие встроенный контроллер PID и функцию многонасоса (до 5 насосов) без вмешательства внешнего ПЛК
Высокие инерционные нагрузки, такие как центрифуги, вентиляторы большого диаметра и машины на базе махового колеса, где интегрированный тормозный вертолет поддерживает подключение внешнего сопротивления для управляемого динамического тормоза
Системные архитектуры, требующие подключения к полевой шине - три открытых слота расширения могут размещать платы Profibus DP, CANopen, DeviceNet, Modbus RTU или Modbus / TCP
Не рекомендуется для:
Двигатели, требующие номинального тока, превышающего предел привода 5,6 А (LO) или 4,3 А (HO). Выберите NXS00075-A2H1SSV(7,6 А LO,3 кВт) или более крупный размер кадра.
Однофазные источники питания. Этот привод требует трехфазного входа 380-500 VAC. Для однофазных сетей 230 ВАК используйте приводы серии VACON 20 или VACON 100.
Применения, требующие защиты от пыли и распыления IP54/NEMA 12. Выберите NXS00055-A5H1SSS-A1A2000000, который обеспечивает идентичные электрические номинации в корпусе IP54.
690 сетей питания ВАК. Класс напряжения 500 В номинален для 380-500 ВАК. Для сетей 525-690 ВАК используйте модели, кодированные классом напряжения "6" в обозначении модели (например, NXS00055-A2L0SSV).
Часто задаваемые вопросы
1. Каковы размеры, чистый вес и брутто вес VACON NXS00055-A2H1SSV-A1A2000000?
NXS00055-A2H1SSV-A1A2000000 имеет размеры шириной 128 мм, высотой 292 мм и глубиной 190 мм. Чистый вес составляет 5 кг, а брутто вес, включая упаковку, составляет 6 кг на лист данных производителя.
2.Что такое время доставки и время поставки для VACON NXS00055-A2H1SSV-A1A2000000?
Стандартное время завода - 4 недели. Мы отправляем складские единицы из Beijing Zhongping Technology в течение 1-3 рабочих дней после подтверждения заказа.
3.Является ли VACON NXS00055-A2H1SSV-A1A2000000 на складе и доступен для доставки в тот же день?
Мы ведем инвентаризацию NXS00055-A2H1SSV-A1A2000000 на нашем складе. Свяжитесь с Beijing Zhongping Technology, чтобы подтвердить доступное количество запасов для этой конкретной конфигурации.
4.Какие сертификаты и утверждения имеет серия VACON NXS?
NXS00055-A2H1SSV-A1A2000000 имеет маркировку CE (Европейский союз), одобрение UL (Соединенные Штаты и Канада), одобрение RCM (Австралия и Новая Зеландия), одобрение KC (Корея) и одобрение EAC (Евразийский экономический союз). Он соответствует IEC 61800-3 для EMC-выбросов категории C/H и IEC 61800-5-1 для функциональной безопасности.
5.Сколько стоит VACON NXS00055-A2H1SSV-A1A2000000, и каков типичный ценовый диапазон?
VACON NXS00055-A2H1SSV-A1A2000000 обычно варьируется от 1200 до 2000 долларов США за единицу в зависимости от количества, конфигурации и регионального канала распределения. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной цитаты, свяжитесь с Beijing Zhongping Technology напрямую.
6.Какие условия оплаты и способы оплаты вы принимаете для заказов привода VACON?
Мы принимаем банковский перевод (T / T) в USD, EUR и CNY, а также аккредитив (L / C) для заказов, превышающих $ 10,000. Для квалифицированных повторных клиентов, Beijing Zhongping Technology предлагает чистые 30 условий оплаты после рассмотрения и утверждения кредита.
7.Как я устанавливаю VACON NXS00055-A2H1SSV-A1A2000000, и какой требуется размещение?
Привод стены-монтируется непосредственно через винты M5 на вертикальной, свободной от вибрации поверхности. Сохраняйте 100 мм пробела над и ниже привода и 50 мм с каждой стороны для адекватного потока воздуха для охлаждения. Диапазон рабочей температуры окружающей среды составляет от -10°C до 50°C без снижения высоты до 1000 м.
8.Что такое политика возврата, гарантийный период и послепродажное обслуживание для VACON NXS00055-A2H1SSV?
Мы предоставляем стандартную гарантию завода 12 месяцев с момента ввода в эксплуатацию или 18 месяцев с момента поставки, в зависимости от того, что истекает сначала. Возвращение требует предварительного разрешения; Beijing Zhongping Technology обрабатывает запросы RMA в течение 48 рабочих часов после получения. Мы располагаем запасными частями, включая доски управления, вентиляторы охлаждения и клавиатуры для экстренной послепродажной поддержки.
9.Как заменить прекращенную или устаревшую модель привода VACON? Каков статус жизненного цикла продукта?
NXS00055-A2H1SSV-A1A2000000 является активным продуктом без предупреждения о запланированном прекращении. Для миграции системы из более старых моделей VACON NXS или NXL Beijing Zhongping Technology предоставляет помощь в перекрестных ссылках и техническую поддержку по размерам для выбора правильного типа замены.
Кроме того, мы также поставляем другие продукты в той же серии, что и эта модель, в частности следующие модели:
NXS00165-A2H1SSV-A1A2000000
NXS00225-A2H1SSV-A1A2000000
NXS00315-A2H1SSV-A1A2000000
NXS00385-A2H1SSV-A1A2000000
NXS00455-A2H1SSV-A1A2000000
NXS00615-A2H1SSV-A1A2000000
NXS00725-A2H0SSV-A1A2000000
NXS00875-A2H0SSV-A1A2000000
NXS01055-A2H0SSV-A1A2000000
NXS01405-A2H0SSV-A1A2000000
NXS01685-A2H0SSV-A1A2000000
NXS02055-A2H0SSV-A1A2000000
NXS02615-A2H0SSG-A1A2000000
NXS03005-A2H0SSG-A1A2000000
10. Что такое пошлина, таможенный тариф и условия доставки импорта при импорте VACON NXS00055-A2H1SSV?
Применимый код HTSUS - 8504.40.4000, а классификация ECCN - EAR99. Мы отправляем международные заказы в соответствии с Инкотермсами CPT (Carriage Paid To) с DAP (Delivered at Place), доступным после переговоров. Пожалования, таможенные сборы, НДС и любые применимые налоги страны назначения должны быть оплачены покупателем во время доставки. Beijing Zhongping Technology предоставляет коммерческие счета-фактуры, списки упаковки и сертификаты происхождения для ускорения таможенного оформления.
