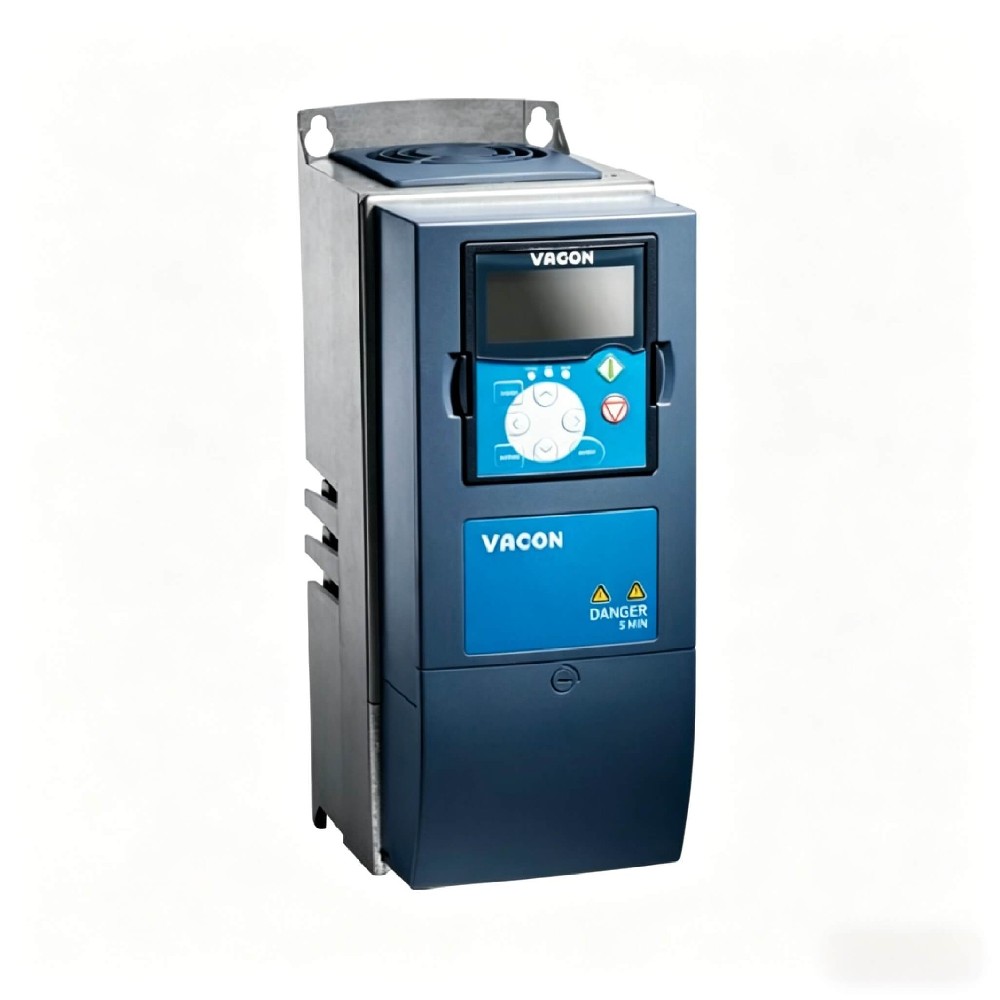

VACON NXP00045-A5H1SSV-A1A2000000 является инвертором VFD мощностью 22 кВт и высокопроизводительным векторным приводом серии VACON NXP. Работая при 380-500 ВАК с номинальным током 45 А и емкостью 46 А, она обеспечивает точное управление открытым и закрытым циклом для индукционных и постоянных магнитных двигателей. Подходит для кранов, обмоток, экструдеров и тяжелых насосов в требовательных промышленных условиях.
Что такое высокопроизводительный векторный привод?
Векторный привод высокой производительности - это привод переменной частоты переменного тока (VFD), который использует передовые алгоритмы для управления скоростью двигателя и крутящим моментом с высокой точностью и динамическим откликом. Он независимо контролирует магнитизирующие и крутящий момент, производящие текущие компоненты, достигая полного номинального крутящего момента даже при нулевой скорости. Общие режимы управления включают в себя управление вектором с открытым циклом (без датчика) и управление вектором с закрытым циклом с обратной связи кодера для приложений, требующих точного позиционирования или регулирования скорости.
Серия VACON NXP представляет собой премиум-платформу векторного привода с воздушным охлаждением, разработанную для надежной и динамичной производительности. NXP00045-A5H1SSV-A1A2000000 обеспечивает оптимизированное управление двигателем как для индукционных, так и для двигателей с постоянным магнитом (PM), а также для приложений без передач и решений синхронизации для высокопроизводительных многодвигательных систем. С пятью интегрированными слотами расширения для ввода/вывода, полевой шины и функциональных досок безопасности привод интегрируется непосредственно в системы автоматизации без необходимости дополнительных внешних модулей.
Ключевые спецификации
Номинальная мощность:22 кВт/30 л.с.
Номинальный ток: 45 А
Максимальный ток нагрузки (IL): 46 А
Напряжение питания: 380-500 VAC, 3-фазный (465-800 VDC DC bus)
Частота входа: 50/60 Гц (±5%)
Выходная частота: 0-320 Гц
Емкость перегрузки: 110% за 60 секунд (за 1 минуту)
Перегрузочность: 150% за 2 секунды (максимум каждые 10 секунд)
Начальный крутящий момент: 200% номинального крутящего момента
Рейтинг защиты корпуса: IP54/NEMA12
Уровень выбросов EMC:Категория C1 по IEC/EN 61800-3+A1
Размер кадра:FR06
Размеры (Ш х В х Г): 195 мм х 591 мм х 237 мм
Вес: 18,5 кг
Клавиатура управления: Алфавитно-цифровой дисплей (A-опция)
Тормозный сепаратор: интегрированный (стандартный)
Метод управления: V / f, вектор открытого цикла, вектор закрытого цикла (с обратной связи кодера)
Поддерживаемые типы двигателей: индукционные двигатели, двигатели с постоянным магнитом (PM)
Количество слотов расширения: 5 (слоты A, B, C, D, E)
Слот А: 6 х цифровых входов, 1 х цифрового выхода, 2 х аналоговых входов, 1 х аналогового выхода, + 10 В ссылки, + 24 В вспомогательные
Слот B: 2 x выходы реле (NO / NC)
Слот С: Нет установленной доски
Слот D: Нет установленной доски
Слот E: Нет установленной доски
Fieldbus Communication: стандарт RS485 (Modbus RTU)
Диапазон рабочих температур: −10°C до +40°C
Диапазон температур хранения: −40°C до +70°C
Метод охлаждения: воздушное охлаждение с вентиляторами постоянного тока (в соответствии с директивой по экопроектированию ErP2015)
Защита платы: покрытые (лакированные) ПХД для устойчивости к пыли и влаге
DC Link Choke: интегрированный (6-импульсный с удушением)
Соответствие: IEC/EN 61800-3, одобренный CE, одобренный UL, одобренный RCM, одобренный KC, одобренный EAC, украинский одобренный
Время ускорения: от 0 до 3000 секунд (программируемый)
Время замедления: от 0 до 3000 секунд (программируемый)
Технические моменты
VACON NXP00045 обеспечивает 200% начального крутящего момента при нулевой скорости для приложений, требующих разрывного крутящего момента в условиях тяжелой нагрузки. Эта способность загрузочного крутящего момента позволяет приводу обрабатывать нагрузки с высокой инерцией, такие как загруженные конвейеры, экструдеры и насосы с положительным смещением, не требуя слишком большого двигателя и комбинации привода.
Интегрированное удушение связи постоянного тока уменьшает гармоническое искажение сети без реакторов внешней линии. 6-импульсный исправитель с конструкцией удушения значительно снижает общее искажение гармонического тока (THDi) по сравнению со стандартными 6-импульсными VFD, помогая пользователям удовлетворять гармоническим пределам IEEE 519 в точке общего соединения без инвестирования в внешнюю фильтрацию или многоимпульсные решения.
Покрытые печатные платы продлевают срок службы в суровых условиях. Все ПХД получают конформальное покрытие по спецификации V-варианта (лакированные доски), обеспечивая надежную защиту от пыли, влаги и мягкого воздействия химических веществ. Эта обработка продлевает срок службы компонентов и снижает уровень сбоев в средах, где присутствует конденсация или воздушные загрязнители, особенно в переработке продуктов питания и напитков, морских и тропических установках.
Пять интегрированных слотов расширения устраняют внешние модули ввода/вывода. Слоты A до E размещают дополнительные платы ввода/вывода, адаптеры полевой шины (Profinet, EtherNet/IP, EtherCAT, CANopen) и функциональные платы безопасности, снижая потребности в пространстве шкафа и сложность системы. Эта модульная конструкция позволяет пользователям настроить точный необходимый профиль ввода/вывода и связи без покупки отдельной стойки ввода/вывода ПЛК.
Встроенный тормозный вертолет поддерживает динамическое торможение без внешних компонентов привода постоянного тока. Встроенный вертолет переключает избыточную регенеративную энергию из шины постоянного тока на внешний тормозный сопротивление, что позволяет контролировать замедление нагрузок с высокой инерцией. Для применений с частым или длительным торможением подключение тормозного сопротивления соответствующего размера позволяет приводу рассеивать регенеративную энергию в виде тепла, а не вступать в перенапряжение шины постоянного тока.
Динамическое векторное управление с и без обратной связи кодера адаптируется к широкому спектру производительности. В бездатчикном векторном режиме привод поддерживает точность скорости в пределах ± 0,5% номинальной скорости. С помощью обратной связи кодера, векторный режим закрытого цикла достигает точности управления скоростью в пределах ± 0,01% и полного номинального крутящего момента при стоянке, поддерживая точные приложения, такие как управление регистрацией в печати, координация мастера-раба в конвертирующих линиях и разделение нагрузки в системах крана и подъема.
Приложения
Кран и подъемник управления: 200% начальный крутящий момент обрабатывает статические разрывные нагрузки, в то время как интегральный тормозный вертолет позволяет контролировать снижение нагрузки без механического износа тормоза. NXP контролирует нагрузку на протяжении полного рабочего цикла подъема, включая проверку крутящего момента при подъеме и контролируемое замедление во время позиционирования.
Обмотки и развмотки: Управление вектором с закрытым циклом поддерживает постоянное напряжение линии по мере изменения диаметра катушки в приложениях для преобразования бумаги, пленки и фольги. Диапазон частот выхода 0-320 Гц поддерживает как низкоскоростные операции нарибки, так и высокоскоростные операции обмотки, в то время как возможность связи между приводами позволяет скоординированно контролировать напряжение в многоприводных системах обработки лент.
Тяжелые насосы с двигателями с постоянным магнитом: привод управляет двигателями PM до 22 кВт при 380-500 В, используя более высокую эффективность технологии двигателя PM без необходимости отдельного сервопривода. Эффективность системы обычно улучшается на 5-10% по сравнению с индукционным двигателем и пакетами VFD при работе с частичной нагрузкой.
Экструдеры и смешители: 110% перегрузочность в течение 60 секунд и бездатчиковое векторное управление справляются с колебаниями крутящего момента винтовых экструдеров и партийных смешителей. Привод поддерживает регулирование скорости при внезапных изменениях вязкости материала, уменьшая непоследовательность продукта и события застоя двигателя. Настройка частоты двигателя по умолчанию 50 Гц соответствует стандартным данным европейского знака двигателя без дополнительных изменений параметров.
Приводы шпинделя станка-инструмента: Выходная частота до 320 Гц поддерживает высокоскоростные двигательные шпиндели в обрабатывающих центрах ЧПУ. Привод запрограммирован с помощью алфавитно-цифровой клавиатуры и поддерживает стандартную связь Modbus RTU для интеграции с контроллерами ЧПУ и системами SCADA на уровне завода.
Лифты и эскалаторы: приводы NXP обеспечивают прямое управление крутящим моментом для приводных машин с передачами и без передач. Режим управления с открытым циклом поддерживает стандартные приложения пассажирских лифтов, в то время как работа с закрытым циклом с кодером обеспечивает точность позиционирования, необходимую для выравнивания в пределах ±3 мм на каждом этаже посадки.
Руководство по выбору
Подходящие приложения:
Системы, требующие трехфазного входного VFD мощностью 22 кВт (30 л.с.) 380–500 В.К. с защитой окружающей среды IP54/NEMA12 для настенной установки
Приложения с высокими требованиями к начальному крутящему моменту (до 200%) или высокими инерционными нагрузками, которые извлекают выгоду из векторного управления закрытым циклом с обратной связи кодера
Средства с воздушной пылью или влагой, где ПХД с соответствующим покрытием уменьшают обслуживание и увеличивают интервалы обслуживания
Машины, требующие интегрированной функции тормозного подрезателя для динамического тормоза без внешних модулей подрезателя
Многоприводные системы, требующие быстрой связи между приводами и подключения к полевой шине через слоты расширения
Не рекомендуется для:
Однофазные входные источники питания. Этот VFD требует трехфазного входа 380-500 VAC. Для однофазных установок обратитесь к Danfoss за альтернативными приводами серии VLT или VACON с возможностью однофазного входа до требуемой номинальной мощности.
Постоянно влажные или наружные установки без дополнительных корпусов. В то время как IP54/NEMA12 обеспечивает защиту от пыли и брискания воды, постоянное воздействие дождя, снега или промывания под давлением требует более высокого уровня защиты, достигнутого путем установки привода внутри соответствующего корпуса или выбора закрытого варианта привода VACON NXP.
Работающие высоты выше 1000 метров без деградации. В соответствии с руководящими принципами по обезвреживанию IEC 61800-2 выходный ток должен быть уменьшен на 1% на 100 м выше 1000 м. Для установки выше 2000 м свяжитесь с изготовителем для получения специфических указаний по расстояниям оползания и требованиям к охлаждению.
Часто задаваемые вопросы
1.Каковы размеры и вес VACON NXP00045-A5H1SSV-A1A2000000?
VACON NXP00045-A5H1SSV-A1A2000000 измеряет 195 мм в ширину, 591 мм в высоту и 237 мм в глубину. Его чистый вес составляет 18,5 кг.
2.Есть ли NXP00045-A5H1SSV-A1A2000000 на складе и какова его доступность?
Уровни инвентаризации для этой конфигурированной модели варьируются в зависимости от региона. Платформа размера кадра FR06 широко распространена; свяжитесь с местным дистрибьютором VACON или Beijing Zhongping Technology, чтобы подтвердить текущий запас. Стандартные варианты обычно отправляются из региональных распределительных центров в течение 5-10 рабочих дней.
3.Какова цена привода VACON NXP 22 кВт?
Списочная цена привода VACON NXP 22 кВт обычно варьируется от 5 500 до 8 500 долларов США в зависимости от конкретной конфигурации, выбранных опциональных плат и региональных тарифов. Цены колебаются из-за обменных курсов, затрат на сырье и заводских корректировок. Для точной котировки, включая доставку и любые применимые пошлины, свяжитесь напрямую с Beijing Zhongping Technology.
4.Что такое время доставки или время поставки для приводов VACON NXP?
Стандартное время поставки для конфигурированных приводов NXP составляет от 4 до 6 недель от завода VACON. Стандартные конфигурации могут быть доставлены в течение 5-10 рабочих дней из региональных распределительных центров в Европе, Северной Америке и Азиатско-Тихоокеанском регионе.
5.Какое EMC соответствие NXP00045-A5H1SSV-A1A2000000?
Эта модель соответствует категории EMC C1 по IEC/EN 61800-3+A1, с номинальным напряжением менее 1000 В для первой среды (жилая). Отверждения CE, UL и RCM в совокупности касаются требований к проводимым и излучаемым выбросам для промышленных и жилых объектов. Для установок, требующих установки категории C2 или C3, установьте привод с внешним ЭМК-фильтром и следуйте инструкциям по проводке кабелей в руководстве по установке.
6.Включает ли NXP00045-A5H1SSV-A1A2000000 в себя тормозный вертолет и тормозный блок?
Привод включает в себя в стандартном порядке интегрированный тормозный отрезатель, идентифицируемый цифрой "1" в поле тормозного отрезателя кода модели. Вертолет переключает избыточную регенеративную энергию из шины постоянного тока на внешний тормозный сопротивление. Пользователи должны иметь размер и приобретать тормозный резистор отдельно на основе требований к рабочему циклу замедления и максимальной тормозной мощности.
7.Что такое политика возврата и гарантия для NXP00045-A5H1SSV?
Стандартная гарантия от VACON составляет 12 месяцев с возможностью продления до 18 месяцев по коду продления гарантии +WT01. Beijing Zhongping Technology поддерживает возвраты за производственные дефекты в течение гарантийного периода; Все возвраты требуют предварительного разрешения и номера RMA, выданного в течение 48 рабочих часов с момента запроса.
8.Какие условия оплаты вы принимаете при покупке VACON NXP00045?
Мы принимаем банковский перевод (T / T), основные кредитные карты и аккредитивы для квалифицированных операций. Для утвержденных корпоративных счетов Beijing Zhongping Technology предлагает чистые 30 условий оплаты после кредитной оценки.
9.Может ли VACON NXP00045-A5H1SSV-A1A2000000 работать двигателями с постоянным магнитом в бездатчикном векторном режиме?
- Да. - Да. Платформа NXP управляет как индукционными, так и постоянными магнитными (PM) двигателями с использованием режимов управления вектором открытого цикла (без датчика) и вектором закрытого цикла (с обратной связи кодера). Работа двигателя PM требует процедуры автоматической настройки для определения сопротивления статора двигателя и константы обратного ЭМП, а полный крутящий момент при нулевой скорости обычно требует сигнала обратной связи кодера.
10.Как долго допускается кабель между VACON NXP и двигателем для приложений с длинными двигательными кабелями?
Максимальная длина кабеля двигателя для неэкранированного кабеля составляет 300 м, а для экранированного кабеля 150 м, когда привод соответствует категории ЭМК C1. Установите фильтр dV/dt или синусоволновый фильтр на выходе привода, если пробег кабеля превышает 100 м, чтобы уменьшить напряжение изоляции двигателя и ЭМИ. Свяжитесь с Beijing Zhongping Technology для размера фильтра и поддержки приложения.
Помимо представленного NXP00045-A5H1SSV-A1A2000000, серия VACON NXP с воздушным охлаждением охватывает диапазон мощности от 1,1 кВт до 160 кВт при низкой перегрузке и от 0,75 кВт до 132 кВт при высокой перегрузке, с соответствующими номинальными непрерывными токами от 3,3 А до 300 А и от 2,2 А до 245 А. Мы поставляем полную линейку размеров рам для поддержки широкого спектра приложений управления двигателем, включая следующие варианты моделей:
NXP00035-A5H1SSV-A1A2000000, NXP00045-A5H1SSV-A1A2000000
NXP00055-A5H1SSV-A1A2000000, NXP00075-A5H1SSV-A1A2000000
NXP00095-A5H1SSV-A1A2000000, NXP00125-A5H1SSV-A1A2000000
NXP00165-A5H1SSV-A1A2000000, NXP00225-A5H1SSV-A1A2000000
NXP00315-A5H1SSV-A1A2000000, NXP00385-A5H1SSV-A1A2000000
NXP00455-A5H1SSV-A1A2000000, NXP00615-A5H1SSV-A1A2000000
NXP00725-A5H0SSV-A1A2000000, NXP00875-A5H0SSV-A1A2000000
NXP01055-A5H0SSV-A1A2000000, NXP01405-A5H0SSV-A1A2000000
NXP01685-A5H0SSV-A1A2000000, NXP02055-A5H0SSV-A1A2000000
NXP02615-A5H0SSG-A1A2000000, NXP03005-A5H0SSG-A1A2000000
Свяжитесь с Beijing Zhongping Technology для получения подробных спецификаций любой конкретной модели.
