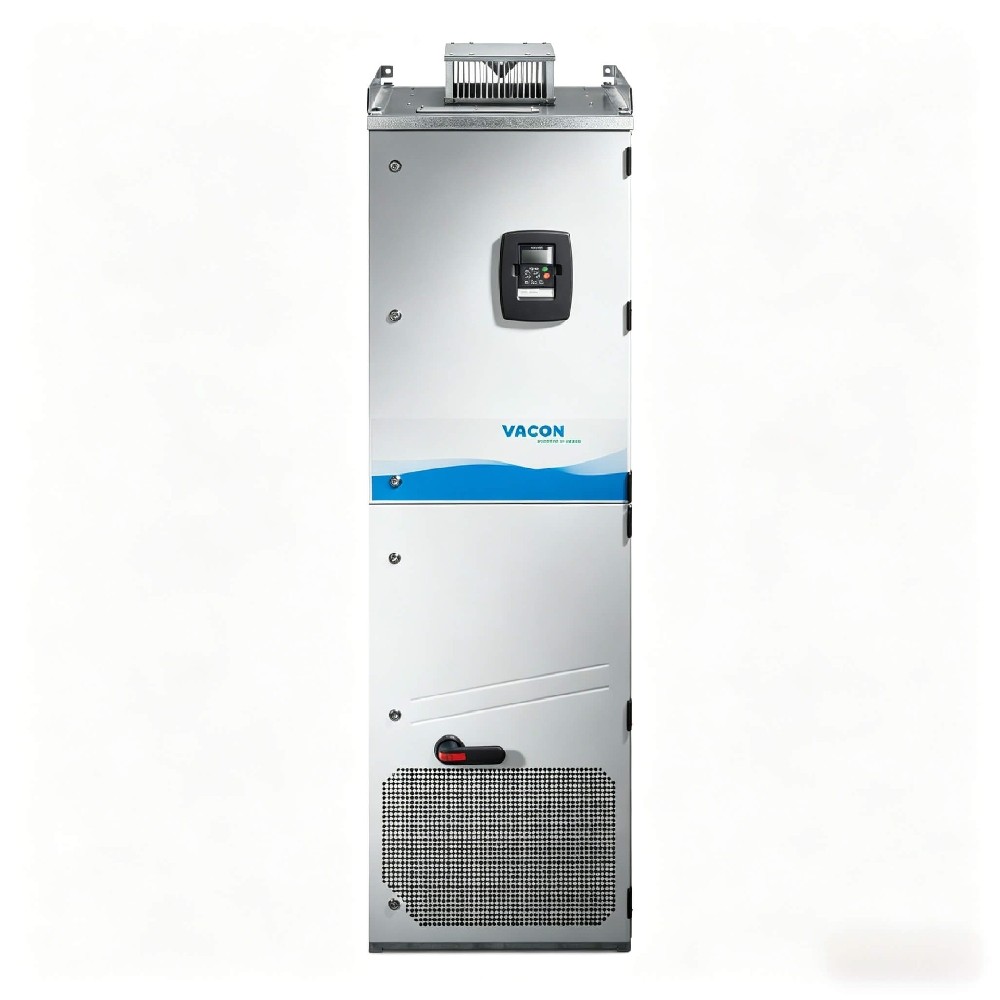

VACON NXS03855-A5L0SSB-A1A2000000 является закрытым самостоятельным инвертором с жидким охлаждением из серии VACON NXS. Этот пыленепроницаемый частотный преобразователь мощностью 200 кВт обеспечивает номинальный выходный ток 385 А с защитой корпуса IP54. Он работает на 3-фазном питании 380-500 ВАК, обеспечивая бездатчиковое векторное управление для тяжелых насосов, вентиляторов, компрессоров и конвейеров в общей промышленности производства, морских вспомогательных устройств и очистки воды.
Что такое жидкостью охлаждаемый AC Drive?
Жидкостью охлаждаемый привод переменного тока - это привод переменной частоты, который передает тепло, генерируемое его мощной электроникой, в жидкую охлаждающую среду - обычно смесь воды и гликола - вместо того, чтобы полагаться на окружающий воздух, вынужденный проходить через теплоотводник. Этот подход к тепловому управлению позволяет приводу работать при полной номинальной мощности в средах с высокой температурой окружающей среды, загрязнителями в воздухе или ограничениями пространства, которые исключают обычное воздушное охлаждение.
VACON NXS03855-A5L0SSB-A1A2000000 является 6-импульсным закрытым автономным приводом в диапазоне общего назначения NXS. Он использует жидкое охлаждение для поддержания производительности в суровых промышленных условиях, где высокий уровень пыли, влаги или коррозионных агентов делает охлаждение фильтрованным воздухом непрактичным. Привод принадлежит к семейству VACON NX, которое охватывает конфигурации с воздушным и жидкостным охлаждением от 0,55 кВт до 5,3 МВт по документации производителя.
Ключевые спецификации
Серия продуктов:VACON NXS
Тип продукта: Закрытый самостоятельный жидкостью охлаждаемый привод переменного тока
Номер детали:NXS03855-A5L0SSB-A1A2000000
Номинальная мощность двигателя: 200 кВт
Номинальный выходный ток (I_L): 385 А
Напряжение питания: 380 до 500 ВАК 3-фазное
Диапазон напряжения шины постоянного тока: 465 до 800 VDC
Частота входа: от 45 до 66 Гц
Выходная частота: от 0 до 320 Гц
Частота переключения: 3,6 кГц по умолчанию
Перегрузочность: 150% за 1 минуту, 110% непрерывно по спецификациям производителя
Начальный крутящий момент: амп; gt; 200% номинального крутящего момента двигателя
Методы управления: Бездатчиковое векторное управление, управление частотой U / f
Ошибка скорости (статическая): амп; lt;1% номинальной скорости на лист данных производителя
Поддерживаемые типы двигателей: индукционные двигатели, двигатели с постоянным магнитом
Класс корпуса: эквивалент IP54 (пыль и брызгы) / NEMA 12
Размер кадра: FR10
Уровень выбросов ЭМК: Класс T – соответствует IEC/EN 61800-3 для ИТ-сетей (без заземления)
Панель управления: Альфа-цифровой дисплей с мастером запуска
Монтаж: Пол-стоящий закрытый шкаф
Метод охлаждения: Жидкость охлаждается (требуется внешняя цепочка воды-гликола)
Внутреннее источник питания: 24 VDC доступны для внешних схем управления
Конфигурация ввода/вывода: плата варианта A1 (6 DI, 1 DO, 2 AI, 1 AO, +10 В ссылки, +24 В выхода); Плата варианта A2 (2 выхода реле NO/NC)
Расширение доски опции: 5 общих слотов (2 основных + 3 доски опции)
Интерфейсы связи: стандарт RS-485 (Modbus RTU); опции полевой шины через дополнительные карты по документации производителя
Встроенные защиты: Интегрированный фильтр ЭМК, задушитель линии переменного тока, защита от перегрузки двигателя (I²t), переток, перенапряжение, недовольство, потеря фазы, повреждение земли
Степень загрязнения: PD2 по IEC/EN 61800-5-1
Рабочая температура окружающей среды (воздушная сторона): 0°C до +40°C
Температура хранения: -40°C до +70°C
Сопротивление вибрации:IEC/EN 60068-2-6,0,25 мм смещения/0,25 Г ускорения на лист данных производителя
Ударостойкость: IEC/EN 60068-2-27,15 G максимум (упакованный) на лист данных производителя
Чистый вес: 340 кг на лист данных производителя
Вес брутто: 341 кг на лист данных производителя
Размеры (Ш × В × Г): 595 мм × 2020 мм × 602 мм на лист данных производителя
Соответствие и утверждения: CE (Директива о низком напряжении 2014/35/ЕС, Директива EMC 2014/30/ЕС), cULus (UL и CSA), RCM (Австралия / Новая Зеландия), EAC (Евразийский экономический союз), корейский KC по данным конфигурации производителя
Технические моменты
Жидкое охлаждение позволяет работать на полную нагрузку в загрязненных условиях более 40 ° C окружающей среды. Привод передает тепло непосредственно во внешнюю водно-гликольную цепь, устраняя необходимость в фильтрованном воздуховоде шкафа. Это устраняет риск засорения теплоотвода от воздушной пыли, волокон или проводящих частиц и позволяет приводу поддерживать номинальный ток при температурах окружающей среды, превышающих 40 ° C, где воздушно охлаждаемые приводы обычно требуют деградации на 2-3% на градус Цельсия выше номинальной окружающей среды.
Встроенный задушитель переменного тока и фильтр ЭМК устраняют необходимость в фильтрации на стороне внешней линии. Привод доставляется стандартно с трехфазным задушителем переменного тока и фильтром ЭМК класса T, соответствующим IEC / EN 61800-3 для сетей IT (незаземленных), обеспечивающим гармоничное смягчение в соответствии с рекомендациями IEEE 519 и проводимым подавлением выбросов без внешних фильтровых шкаф.
Бездатчиковое векторное управление обеспечивает начальный крутящий момент, превышающий 200% номинального знака двигателя, что позволяет приводу ускорить нагрузки с высокой инерцией, такие как большие центробежные вентиляторы, ротационные печи и винтовые компрессоры без обратной связи кодера. Статическая ошибка скорости усилителя; lt;1% позволяет точное регулирование процесса с открытым циклом для контроля потока насоса и синхронизации скорости конвейера.
Модульная архитектура ввода/вывода и полевой шины позволяет настройку на месте. Привод предоставляет пять слотов для платы - два предварительно заполненных базовым вводом/выводом и три пустых - позволяющих пользователю добавлять интерфейсы полевой шины (Profibus, PROFINET, EtherNet/IP, DeviceNet), карты обратной связи кодера или дополнительные аналоговые/цифровые вводы/выводы без заводской реконфигурации. Все карты расширения поддерживают горячую реконфигурацию с автоматической идентификацией платы в соответствии с конструкцией системы VACON NX.
6-импульсная топология исправителя с интегрированным удушением достигает коэффициента мощности, превышающего 0,95 при номинальной нагрузке. Конструкция уменьшает общее искажение гармонического тока (THDi) примерно до 35% на входных терминалах привода, помогая пользователям соблюдать гармонические стандарты коммунального пользования без указания активных решений фронт-энда или многоимпульсных исправителей для большинства промышленных установок.
Приложения
Тяжелые насосные приводы в очистке воды и сточных вод: Управляет центробежными насосами 200 кВт и насосами с положительным смещением, используемыми для захвата сырой воды, бустерных станций и передачи шлама. Бездатчиковое векторное управление регулирует поток и давление до точности ±1% скорости, уменьшая потери дроссельного клапана и, как правило, улучшая энергоэффективность насоса на 20-40% по сравнению с работой с фиксированной скоростью.
Промышленный вентилятор и контроль скорости воздуходува: Управляет большими индуцированными и принудительными вентиляторами, вентиляторами башни охлаждения и пылеизвлекающими воздуходувами в цементных, стальных и электростанциях. Загерметированный корпус IP54 предотвращает проникновение пыли в электроэлектронику, устраняя общий режим сбоя в воздушно охлаждаемых приводах, работающих вблизи клинкерных охлаждателей, пылесборников сумочных помещений и вентиляционных цепей мельницы.
Морское вспомогательное оборудование: мощности вспомогательных машинных помещений, включая насосы охлаждения морской воды, балластные насосы, воздушные компрессоры и грузовые масляные насосы. Система жидкого охлаждения отвергает тепло в центральную петлю пресной воды судна, снижая нагрузку кондиционера в машинном помещении и устраняя воздействие соляного воздуха на внутренние элементы привода. Привод имеет одобрения CE и cULus, с морской классификацией, доступной по запросу.
Компрессорные приводы в пыльных промышленных средах: Управляет винтовыми, переменными и центробежными компрессорами 200 кВт для процессного воздуха, генерации азота и холодильных установок. Конструкция, охлаждаемая жидкостью, устраняет риск накопления масляного тумана и пыли на электрических полупроводниковых отопителях, сохраняя тепловую производительность в компрессорных домах, работающих без кондиционирования воздуха.
Конвейер и системы обработки материалов: Работает лентовыми конвейерами, винтовыми конвейерами и ведро лифтами в горнодобывающих, карьерных и насыпных объектах обработки материалов. 200% начального крутящего момента привода и 150% перегрузочной способности в течение одной минуты справляются с переходными пиковыми нагрузками, когда конвейеры запускаются в условиях полной нагрузки, в то время как корпус IP54 выдерживает очистку и совокупное воздействие пыли.
Сталевые и литочные вспомогательные приводы: Регулирует скорость вспомогательных приводов прокатных заводов, воздуходувков сгорания печи, столов роликов для охлаждения кровати и вентиляторов для извлечения дыма. Система жидкого охлаждения изолирует мощную электронику от высокого излучающегося тепла и металлической пыли, распространенной в средах обработки стали, что позволяет непрерывную работу с уменьшенным деградированием по сравнению с приводами с воздушным охлаждением в тех же условиях установки.
Руководство по выбору
Подходит для установок, где качество окружающего воздуха препятствует надежному охлаждению воздуха: жидкостью охлаждаемый привод работает без принудительной циркуляции воздуха через секцию силовой электроники, что делает его подходящим для цементных заводов, сталелитейных заводов, станций подъема сточных вод и морских машинных комнат, где воздушная пыль, волокна, соляный туман или коррозионные газы подрывают надежность возд Корпус IP54 обеспечивает дополнительную защиту от проникновения воды и пыли в соответствии с IEC 60529.
Подходит для управления двигателем с индукционным или постоянным магнитом мощностью 200 кВт в сети ИТ (незаземленная): привод принимает 3-фазный вход 380-500 ВАК и поставляется с фильтрацией ЭМК класса T, соответствующей IEC / EN 61800-3 для использования в сети ИТ. Оцените существующий класс изоляции обмотки двигателя на совместимость с частотой переключения привода 3,6 кГц и типичным временем повышения напряжения 800 нс.
Подходит для применений, требующих способности отвращения тепла жидкого охлаждения: привод требует внешней схемы охлаждения, обеспечивающей смесь гликола и воды при определенной скорости потока и температуре входа. Пользователи должны рассчитать общую отторгаемость тепла в охлаждающую жидкость - примерно 8-10 кВт для привода мощностью 200 кВт, работающего при номинальной нагрузке с эффективностью 97% привода - и проверить, что существующий охладитель, охлаждающая башня или центральная петля охлаждения могут принимать эту тепловую нагрузку перед установкой. Производитель предоставляет данные о потерях мощности по руководству по продукту для инженерии охлаждения на уровне системы.
Неподходит для установок без существующей инфраструктуры жидкого охлаждения: этот привод рассеивает свои потери в цепочку жидкой охлаждающей жидкости и не может работать без внешней циклы охлаждения гликол-вода. Если объекту не хватает центральной системы охлаждения воды, охлаждения или сухого охлаждения с достаточной мощностью, в качестве альтернативы выберите самостоятельную модель VACON NXS с воздушным охлаждением в корпусе IP54 (коды частей с обозначением охлаждения "H"). Модели NXS с воздушным охлаждением в раме с номинальной мощностью FR10 доступны для той же номинальной мощности 200 кВт/385 А.
Не подходит для регенеративных или активных предварительных требований на стороне линии: NXS03855-A5L0SSB-A1A2000000 использует 6-импульсный диодный исправитель с встроенным удушителем и не может регенерировать тормозную энергию обратно в сеть. Для приложений, требующих активной регенерации переднего конца (AFE), таких как спускные конвейеры, замедление с высокой инерцией или соответствие гармоническим требованиям ниже 5% THDi, выберите системный привод VACON NXP с жидкостью охлаждаемым блоком питания AFE и комбинацией модуля инвертора.
Часто задаваемые вопросы
1.Каковы размеры и вес NXS03855-A5L0SSB-A1A2000000?
Размеры приводного шкафа составляют 595 мм в ширину, 2020 мм в высоту и 602 мм в глубину. Чистый вес составляет 340 кг, а валовой вес доставки составляет 341 кг на лист данных производителя.
2.Что такое время доставки и время поставки для VACON NXS03855-A5L0SSB-A1A2000000?
Стандартное время производства для этой модели VACON NXS составляет от 8 до 12 недель. Авторизированные дистрибьюторы с местными запасами в Китае могут отправить в течение 3-5 рабочих дней со склада.
3.Сколько стоит VACON NXS03855-A5L0SSB-A1A2000000 и какую цену я должен ожидать?
Привод с жидким охлаждением VACON NXS03855 обычно варьируется от 18 000 до 25 000 долларов США в зависимости от конфигурации, количества и вариантов аксессуаров для охлаждающей жидкости. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки с текущими ценами, включая импортные пошлины и доставку, свяжитесь напрямую с Beijing Zhongping Technology.
4.Является ли VACON NXS03855-A5L0SSB-A1A2000000 на складе? Можно отправить немедленно?
Мы ведем инвентаризацию VACON NXS03855 для быстрого выполнения в Beijing Zhongping Technology. Региональная доступность складов производителей колеблется с глобальным спросом. Проверьте статус запасов при запросе котировки.
5.Какие условия оплаты вы принимаете для покупки приводов NXS03855?
Мы принимаем банковский перевод (T / T) и основные корпоративные способы оплаты. Для квалифицированных корпоративных счетов Beijing Zhongping Technology предлагает чистые 30 условий оплаты при проверке кредита.
6.Какая схема охлаждения NXS03855-A5L0SSB-A1A2000000 требует для установки?
Привод требует внешней схемы охлаждения с закрытым циклом с смесью воды и гликола при определенной скорости потока, температуре входа и давлении в соответствии с руководством пользователя с жидким охлаждением VACON NX. Установщик должен обеспечить внешний насос, теплообменник, трубопроводы охлаждающей жидкости и циркуляционную петлю. Сам привод включает внутренние коллекторы охлаждающей жидкости и порты соединения, готовые для полевых трубопроводов. Мы предоставляем предварительную техническую поддержку для измерения размеров схемы охлаждения в Beijing Zhongping Technology.
7. Каковы таможенные пошлины, импортные тарифные коды и процедуры таможенного оформления для импорта NXS03855?
Таможенный код HTSUS - 8504.40.6010, а классификация ECCN - EAR99. Международные грузы отправляются в соответствии с Incoterms CPT (Carriage Paid To), с пошлинами, таможенными сборами и применимым НДС, уплачиваемым покупателем. Beijing Zhongping Technology предоставляет коммерческие счета-фактуры и списки упаковки, необходимые для таможенного оформления Китая по всем заказам.
8.Какой гарантийный период применяется и какая политика возврата для NXS03855-A5L0SSB-A1A2000000?
Стандартная гарантия составляет 2 года с даты поставки на производственные дефекты по политике производителя. Мы обрабатываем возвраты только с предварительным разрешением на возврат материала (RMA). Beijing Zhongping Technology выдает номера RMA в течение 48 рабочих часов с момента получения и координирует гарантийное обслуживание с производителем.
9.Какие запасные части и послепродажное обслуживание доступны для NXS03855-A5L0SSB-A1A2000000?
Мы располагаем критическими запасными частями, включая платы управления, компоненты схемы охлаждения, опционные платы ввода/вывода и модули мощных полупроводников для серии VACON NX. Возможности обслуживания и ремонта для этой модели охватывают все крупные города Китая через сеть сервисных партнеров. Beijing Zhongping Technology предоставляет послепродажную техническую поддержку и закупку запасных частей.
10.Как выбрать альтернативную модель, если NXS03855-A5L0SSB прекращен производство, устарел или не соответствует моему приложению?
VACON NXS03855 является активным продуктом без предупреждения о запланированном прекращении лечения. Если альтернатива с воздушным охлаждением подходит для вашего приложения, выберите модель NXS с обозначением охлаждения "H" в раме FR10 при той же номинальной мощности 385 А/200 кВт. Для приложений, требующих активной возможности регенерации фронта, выберите комбинацию AFE-инвертора с жидким охлаждением VACON NXP. Beijing Zhongping Technology оказывает помощь в выборе перекрестных ссылок для проектов миграции и замены систем.
В дополнение к NXS03855-A5L0SSB-A1A2000000, Beijing Zhongping Technology поставляет дополнительные автономные приводы NXS с жидким охлаждением в этом сегменте мощности. Все модели имеют одну и ту же 380-500 ВАК 3-фазное питание, корпус IP54 и 6-импульсную топологию исправителя со встроенным удушителем переменного тока и фильтром ЭМК. Серия охватывает номинальные уровни низкой перегрузки от 200 кВт/385 А до 250 кВт/520 А и номинальные уровни высокой перегрузки от 160 кВт/300 А до 250 кВт/460 А. Доступные модели включают NXS03855-A5L0SSB-A1A2000000, NXS04605-A5L0SSB-A1A2000000 и NXS05205-A5L0SSB-A1A2000000.
