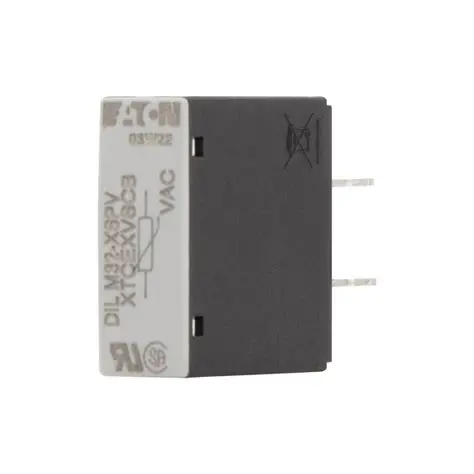

Eaton DILM32-XSPV240 240V AC Промышленный контактор от перенапряжения

Eaton DILM32-XSPV240 представляет собой критическое слияние надежного переключения мощности и передовой защитной электроники, формируя полное решение для управления двигателями переменного тока в требовательных промышленных условиях. Это устройство является контактором Eaton DIL32, предварительно оснащенным интегрированным подавляющим напряжения, специально разработанным для смягчения пиков напряжения и электрических переходных моментов, которые регулярно угрожают долговечности и надежности компонентов управления. Разработанная для трехфазных систем с катушкой напряжения 240 В переменного тока, эта комбинация решает фундаментальную проблему в промышленной автоматизации: обеспечивает надежное переключение, активно защищая катушку контактора и более широкую схему управления от повреждающих перенапряжений. Его интегрированная конструкция устраняет необходимость отдельного выбора компонентов и проводки, предлагая упрощенный подход к улучшению времени работы системы и снижению затрат на обслуживание в приложениях, начиная от управления компрессором и насосом до промышленных машин и тяжелых стартеров двигателей.

1.Обзор продукта и основной оперативный принцип

В своей основе DILM32-XSPV240 является высококачественным контактором средней мощности из известной серии DILM Eaton, известным своей надежностью и длительным электрическим сроком службы. Контактор функционирует в качестве электрически управляемого переключателя, где сигнал управления с низкой мощностью подает энергию электромагнитной катушке, механически закрывая контакты мощности, чтобы позволить току потокать к нагрузке, такой как электродвигатель. Инновационная ценность этой конкретной модели заключается в модуле подавляющего напряжения, физически и электрически интегрированном непосредственно в контактор. Этот подавляющий является схемой напряжения, обычно использующей металлоксидный варистор (MOV) или комбинацию технологий, которая действует в качестве высокоскоростного клапана смягчения давления для электрического шума. Когда переходное напряжение на линиях питания катушки превышает безопасный порог, подавляющий мгновенно создает путь с низким импедансом, отвлекая опасную энергию от деликатной катушки и предотвращая разрушение высоковольтного скока изоляции катушки. Эта интегрированная защита имеет решающее значение не только для самого контактора, но и для любых чувствительных устройств управления в схеме, таких как выходы программируемого логического контроллера (ПЛК).

Принцип работы гарантирует, что электромагнитная катушка, которая является высокоиндуктивной, защищена от пиков напряжения, которые она по сути генерирует при деэнергетизации. Согласно закону Ленца, внезапное коллапс магнитного поля при удалении управляющего сигнала вызывает обратную электромотивную силу (обратное ЭМП), которая может достигать нескольких тысяч вольт. Без подавляющего напряжения, этот переходный неоднократно напряжает изоляцию катушки и подключенные элементы переключения, что приводит к преждевременному сбою. Интегрированное решение DILM32-XSPV240 автоматически обрабатывает это явление, обеспечивая плавное распад магнитного поля и зажимая напряжение до безопасного уровня, тем самым защищая всю схему управления.

2.Технические спецификации и ключевые характеристики

DILM32-XSPV240 определяется набором точных электрических и механических спецификаций, которые определяют его пригодность для различных приложений. Устройство имеет номинальное рабочее напряжение 240 вольт переменного тока при 50/60 Гц для его катушки, что делает его совместимым с общими промышленными напряжениями управления. Основные контакты мощности обычно номинальны для значительного тока, часто до 32 Амперов при 690 В переменного тока для категории использования переменного тока-3 (переключение двигателя в клетке белки), подтверждая его способность управлять трехфазными двигателями средней мощности. Интегрированный подавляющий перенапряжения предназначен для обработки перенапряженных энергий в соответствии с промышленными условиями, с надежным временем ответа на зажим в диапазоне наносекунд для быстрой нейтрализации быстро растущих транзиторов.

Физически контактор следует стандартизированному следу для легкой монтажи на рельсе или панели DIN, и его конструкция часто включает вспомогательные контакты, которые могут быть добавлены в качестве модулей для целей управления и сигнализации. Материалы, используемые в строительстве, такие как контактный материал для длительного дугового сопротивления и прочный термопластический корпус, выбираются для долговечности и соответствия международным стандартам безопасности. Устройство эффективно работает в широком диапазоне температур окружающей среды, обычно от -25 ° C до + 60 ° C, и предназначено для того, чтобы выдерживать вибрации и удары, общие в промышленных условиях. Его сертификаты, такие как UL, CE и CCC, обеспечивают гарантию его глобального соответствия и безопасности.

Особенности 3.Design и детали строительства

Интегрированная защитная архитектура и подключение

Наиболее важной конструкционной особенностью DILM32-XSPV240 является его интегрированный подавляющий перенапряжения. Это не внешний аксессуар, требующий отдельной проводки и монтажа; это установленный на заводе модуль, который становится бесшовной частью сборки контактора. Эта интеграция предлагает множество преимуществ: она уменьшает количество отдельных компонентов в панели управления, минимизирует точки проводки (которые являются потенциальными местами сбоя) и гарантирует правильное и надежное подключение подавляющего, поскольку он предварительно проводен производителем. Супрессор специально настроен для защиты катушки контактора, и его присутствие часто указывается видимым модулем на верхней или боковой части корпуса контактора.

Мощная конструкция для промышленной долговечности

Eaton разрабатывает контакторы серии DILM для миллионов рабочих циклов. Силовые контакты изготовлены из сплавов на основе серебра, таких как оксид серебра кадмия (AgCdO) или оксид олова серебра (AgSnO2), которые обеспечивают отличную сопротивление эрозии дуги и сопротивление сварке. Магнитная система оптимизирована для низкого энергопотребления и тихой работы. Вся сборка размещена в высококачественном, самогасящем термопластическом материале, который устойчив к химическим веществам, ультрафиолетовому свету и механическому удару. Эта надежная конструкция гарантирует, что контактор и, следовательно, его интегрированный подавляющий напряжения, обеспечивают надежную производительность в течение продленного срока службы, даже в суровых условиях, содержащих пыль, влагу и коррозионные газы.

Модульность и обслуживание

В то время как подавляющий напряжения интегрирован, общая конструкция диапазона контакторов DILM часто поддерживает определенную степень модульности. Вспомогательные контактные блоки, механические блокировки и пневматические таймеры обычно могут быть добавлены к бокам основного блока, что позволяет настроить функциональность управления без изменения переключения питания ядра или защитных возможностей. Эта философия конструкции делает DILM32-XSPV240 гибким строительным блоком, который может быть адаптирован к сложным требованиям логики управления, сохраняя при этом свою фундаментальную защитную целостность.

4.Основные области применения и промышленные решения

DILM32-XSPV240 находит свое основное применение в любой промышленной среде, где управляются трехфазные двигатели переменного тока, а эксплуатационная надежность имеет первостепенное значение. Это краеугольный компонент в центрах управления двигателем (MCC) для управления насосами, вентиляторами и компрессорами в водоочистных установках, системах HVAC и промышленных производственных объектах. В этих приложениях интегрированный подавляющий перенапряжения имеет решающее значение для защиты от переходных моментов, генерируемых на месте большими нагрузками двигателя или введенных из электросети.

Устройство одинаково важно в автоматизации и машиностроении, где оно выступает в качестве основного контактора мощности для станков, конвейерных систем, упаковочных машин и роботизированных ячеек. В этих условиях чувствительные электронные элементы управления, такие как ПЛК и приводы, повсеместны. Поддерживатель напряжения гарантирует, что пики напряжения, генерируемые катушкой контактора, не обращаются в проводку управления и повреждают эти дорогие компоненты, тем самым предотвращая дорогостоящие простои и ремонт. Кроме того, это отличный выбор для приложений, связанных с дистанционным управлением, где длинные проводы управления более восприимчивы к захвату вспышек или шума, вызванных молнией, от прилегающих электрических кабелей, что делает интегрированную защиту экономически эффективным страховым полисом.

5.Оперативные преимущества и экономические выгоды

Повышенная надежность системы и сокращение времени простоя

Наиболее прямым эксплуатационным преимуществом является значительное повышение надежности системы. Проактивно подавляя переходные напряжения, DILM32-XSPV240 защищает не только себя, но и всю схему управления. Это приводит к резкому сокращению необъяснимых неисправностей, выгорания катушки контактора и поврежденных выходных модулей ПЛК. Результатом является повышение общей эффективности оборудования (OEE) за счет сокращения незапланированных остановок производства, что является критическим экономическим показателем для любой производственной или процессной операции.

Низкие общие затраты на владение и упрощенная инженерия

Интегрированная конструкция подавляющего перенапряжения способствует снижению общей стоимости владения несколькими способами. Он упрощает фазу инженерии и проектирования, устраняя необходимость в указании, источнике и проводе отдельного модуля подавления. Это экономит затраты на компоненты, затраты на инвентаризацию и время сборки панелей. С точки зрения технического обслуживания, наличие одного, предварительно собранного блока уменьшает сложность устранения неисправностей и инвентаризацию запасных частей, поскольку техникам нужно хранить только один SKU вместо двух. Продолженный срок службы защищенного контактора еще больше снижает долгосрочные затраты на замену, что делает его финансово обоснованной инвестицией на протяжении жизненного цикла системы управления.

Часто задаваемые вопросы (FAQ)

От каких типов переходных напряжений защищает интегрированный подавляющий перенапряжения?

Интегрированный подавляющий перенапряжения в DILM32-XSPV240 предназначен в первую очередь для защиты от двух основных типов переходных. Первым и наиболее распространенным является индуктивный скок переключения, генерируемый собственной катушкой контактора, когда он деэнергетизируется. Второй включает в себя внешне генерированные переходные моменты из источников, таких как коммутация коммунальной сети, удары молнии по удаленным линиям электроэнергии или работа других больших индуктивных нагрузок (например, больших двигателей или соленоидов) в рамках того же объекта. Супрессор зажимает эти кратковременные, высоковольтные пики на безопасный уровень, предотвращая разрыв изоляции в катушке и подключенных устройствах управления.

Можно ли этот контактор с интегрированным подавляющим использоваться с приводом переменной частоты (VFD)?

Контактор, такой как DILM32-XSPV240, обычно используется на входной стороне VFD для обеспечения средства отключения привода от источника питания сети, функция, часто требуемая электрическими кодами. В этой роли его подавляющий перенапряжения защищает катушку контактора и схему управления, которая управляет ею. Однако он не заменяет специальный выходный контактор на стороне нагрузки VFD, и он не защищает от всех типов электрического шума, который VFD может генерировать или быть восприимчивым. Для защиты самого VFD от больших перенапряжений линии электроэнергии обычно рекомендуется специальное устройство защиты от перенапряжения на входе привода.

В чем ключевое различие между схемой RC и варистором (MOV), используемым для подавления?

Обе являются общими технологиями подавления, но они функционируют по-разному. Снаббер RC (резистор-конденсатор) подавляет переходные, поглощая энергию и замедляя время повышения напряжения, что очень эффективно для быстрых, высокочастотных пиков, генерируемых индуктивными нагрузками. Варистор (MOV), или металл-оксидный варистор, является устройством напряжения-зажима; он представляет очень высокое сопротивление при нормальном напряжении, но мгновенно становится низким сопротивлением, когда пороговое напряжение превышено, тем самым отклоняя напряженный ток. Интегрированный подавляющий в устройствах, таких как DILM32-XSPV240, может использовать одну или сочетание этих технологий для обеспечения всесторонней защиты.

Как интегрированная конструкция приносит пользу процедурам установки и технического обслуживания?

Интегрированная конструкция предлагает значительные преимущества как для установки, так и для обслуживания. Для установки он упрощает процесс, уменьшая количество компонентов для монтажа и провода. Установщику нужно только подключить проводы питания и управления к контактору, без дополнительной проводки, необходимой для подавляющего. Это экономит время и снижает вероятность ошибок проводки. Для обслуживания, он упрощает устранение неполадок и управление запасными частями. Состояние неисправности отслеживается к одному блоку, и замена является одним, предварительно сглобленным устройством, которое минимизирует время простоя машины во время критических ремонтных операций.

Есть ли какие-либо конкретные соображения по проводке или установке для этой модели?

Хотя интеграция упрощает проводку, стандартные лучшие практики для установки контактора все еще должны соблюдаться. Это включает в себя использование правильно размерных проводников, обеспечение плотности терминальных соединений к указанному крутящему моменту и реализацию надлежащей сегрегации между проводками питания и управления для минимизации электромагнитных помех. Также важно обеспечить, чтобы напряжение питания катушки (в данном случае 240 В переменного тока) точно соответствовало доступному напряжению управления. Устройство должно быть установлено в соответствующем корпусе, который обеспечивает определенную степень защиты (рейтинг IP) от пыли и влаги на основе рабочей среды.
