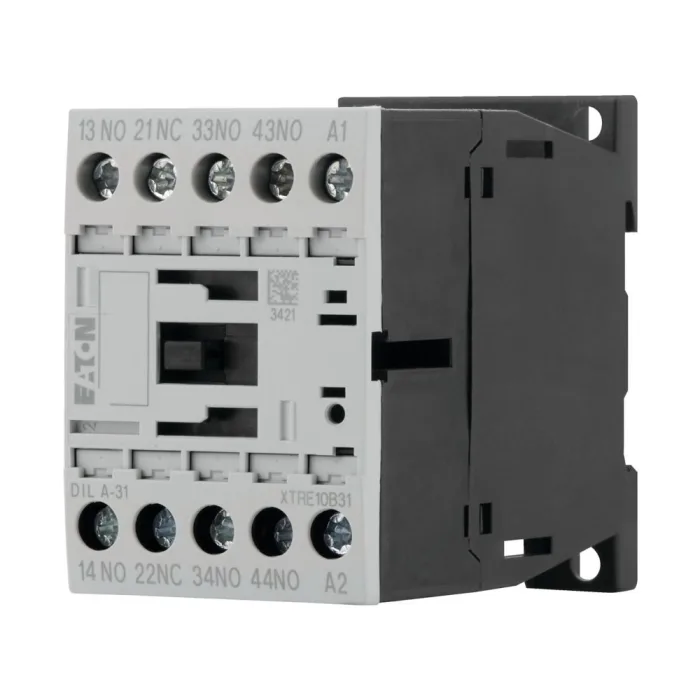

Eaton DILA-31 Компактный 4-полюсный модуль реле контактора переменного тока

Eaton DILA-31 является надежным и универсальным 4-полюсным контактором, специально разработанным для удовлетворения сложных требований переключения современных промышленных систем управления. Как часть известной серии Moeller Eaton, это реле контактора переменного тока предназначено для обеспечения надежной производительности в компактном, модульном формальном факторе. Его основная функция состоит в том, чтобы действовать в качестве тяжелого интерфейса переключения, часто непосредственно управляемого программируемыми логическими контроллерами (ПЛК), для управления нагрузками с более высокой мощностью, такими как двигатели, нагревательные элементы и системы освещения. С максимальным рабочим током 4А и универсальной конфигурацией контакта DILA-31 служит критическим компонентом соединения и интерфейса, преодолевая разрыв между схемами управления с низкой мощностью и системами привода с высокой мощностью с исключительной эффективностью и надежностью. Его дизайн отражает многовековый опыт Eaton в запуске, управлении и защите двигателей, предлагая проверенное решение для приложений, требующих как безопасности, так и эксплуатационной долговечности.

1.Обзор продукта и оперативный принцип

Eaton DILA-31 принадлежит к семейству контакторных реле, отличающихся модульной, расширяемой конструкцией и возможностью четырехполюсного переключения. В своей основе он работает как электрически приводящий переключатель. Когда напряжение управления (доступное в вариантах переменного тока и постоянного тока, таких как переменный ток 230 В или постоянный ток 24 В) применяется к его катушке, он генерирует магнитное поле, которое тянет арматуру. Это физическое движение открывает или закрывает несколько наборов контактов силы одновременно. DILA-31 особенно известен своей гибкой конфигурацией контакта, которая может быть определена как комбинация обычно открытых (NO) и обычно закрытых (NC) контактов, при этом общее расположение состоит из трех обычно открытых и одного обычно закрытого (NC + NO x3). Эта гибкость позволяет выполнять сложные задачи управления, такие как переключение трех фаз двигателя, одновременно предоставляя сигнал обратной связи по состоянию через четвертый полюс. В качестве реле контактора переменного тока оно оптимизировано для нагрузок переменного тока, обычно встречающихся в промышленных средах, обеспечивая стабильную работу и длительный электрический срок службы даже в условиях частого переключения.

2.Технические характеристики и характеристики производительности

DILA-31 определяется набором надежных электрических и механических спецификаций, которые делают его подходящим для широкого спектра промышленных сред. Электрически, он номинально для максимального непрерывного рабочего тока 4А на полюс. Он доступен с различными напряжениями катушки управления, включая общие промышленные стандарты, такие как 230 В переменного тока (50/60 Гц) и 24 В постоянного тока, обеспечивая гибкость конструкции для различных систем напряжения управления. Механически контактор имеет компактную, экономичную конструкцию с равномерной шириной 45 мм, высотой 68 мм и весом примерно 254 грамма для модели переменного тока. Этот компактный 4-полюсный контактор предназначен для легкой монтажи на стандартных рельсах DIN, повсеместной особенностью в промышленных панелях управления, что упрощает установку и обслуживание. Электрические соединения производятся через надежные винтовые терминалы, которые обеспечивают безопасные и высокоцелостные соединения как для цепочек питания, так и управления. Строительство предназначено для соответствия международным стандартам, включая соответствие RoHS, подчеркивая его приверженность глобальным нормам окружающей среды и безопасности.

Особенности 3.Design и детали строительства

Модульная и расширяемая архитектура

Особенностью серии DILA-31 является модульная и расширяемая конструкция. Базовый четырехполюсный блок может быть расширен дополнительными вспомогательными контактными блоками, которые установлены сверху, что позволяет увеличить общее количество контактов до восьми. Эта модульность позволяет инженерам настраивать функциональность контактора к точным потребностям приложения, не требуя большего объема или совершенно другого устройства. Все контакты внутри сборки взаимосвязаны и противоположны, обеспечивая точную механическую синхронизацию и безопасную работу.

Пробильная конструкция для длительного срока службы

DILA-31 построен для долговечности в требовательных промышленных условиях. Материалы и конструкция выбираются для обеспечения длительного механического и электрического срока службы, способного выдерживать миллионы эксплуатационных циклов. Контактная система предназначена для эффективного управления электрическими дугами, и для моделей, оснащенных ими, 灭弧室 Никогда не следует удалять во время работы, чтобы предотвратить короткое замыкание. Использование высококачественных материалов для контактов, катушек и изолирующего корпуса обеспечивает последовательную производительность и устойчивость к износу, коррозии и электрическим сбоям.

Интегрированные функции безопасности и надежности

Безопасность имеет первостепенное значение в конструкции этого реле контактора переменного тока. Положительно направляемые контакты являются критической особенностью безопасности, что означает, что контакты NC и NO никогда не могут быть закрыты одновременно, что имеет важное значение для обеспечения безопасных состояний машины и надежного взаимного блокирования. Это механическое принудительное руководство предотвращает режимы сбоя, которые могут привести к опасным ситуациям, что делает его ключевым компонентом в схемах управления, связанных с безопасностью.

4.Основные области применения и промышленные решения

Универсальность Eaton DILA-31 делает его краеугольным камнем во многих сценариях промышленной автоматизации и управления.

Промышленная автоматизация и управление двигателем

Его основное применение в промышленной автоматизации, где он действует в качестве реле интерфейса. Он обычно используется для управления более крупными контакторами или стартерами двигателей непосредственно с выхода ПЛК. Эта настройка позволяет выходу PLC с низким током безопасно и надежно переключать более высокие токи, необходимые стартерным катушкам двигателя. В сложных машинах несколько контакторов DILA-31 могут использоваться для управления многоскоростными двигателями, стартерами звездной дельты или для управления вспомогательными двигателями для вентиляторов, насосов и компрессоров.

Системы управления и распределения энергии

Как 4-полюсный контактор, он идеально подходит для трехфазных приложений питания. Он может использоваться для переключения всех трех фаз и нейтральной линии двигателя или нагрузки отопления одновременно. Это делает его идеальным для применения в системах распределения электроэнергии, таких как схемы автоматической передачи, банки конденсаторов для коррекции коэффициента мощности и системы управления промышленным отоплением, где требуется полная изоляция нагрузки.

Автоматизация и управление зданиями

Помимо тяжелой промышленности, DILA-31 находит применение в системах автоматизации зданий. Он может управлять трехфазными блоками HVAC, большими осветительными массивами и другими значительными электрическими нагрузками в коммерческих зданиях. Его надежная производительность и соответствие стандартам безопасности делают его надежным компонентом для управления основными строительными услугами.

5.Установка, проводка и соображения по обслуживанию

Правильная установка имеет решающее значение для обеспечения надежной работы и длительного срока службы контактора DILA-31. Перед установкой рекомендуется проверить, соответствует ли напряжение катушки напряжению питания управления и вручную проверить, работают ли движущиеся части свободно без каких-либо связей. Во время установки контактор должен быть надежно установлен на рельсе DIN, и следует проявлять осторожность, чтобы гарантировать, что никакие винты, проводы или другие мусоры не попадают в блок, поскольку это может вызвать механическую связь или электрические короткие замыкания. Винтовые терминалы должны быть закреплены до указанного крутящего момента, чтобы обеспечить хороший электрический контакт и предотвратить расслабление из-за вибрации.

Для обслуживания рекомендуется периодический осмотр. Это включает в себя проверку признаков перегрева на терминалах, обеспечение того, что контактор свободен от чрезмерной пыли и загрязнения, и проверку того, что он работает правильно. Ключевым аспектом обслуживания являются контакты. В то время как контакты из серебряного сплава естественно образуют тёмный оксидный слой, который является проводящим и не должен быть отложен, любое тяжелое изготовление дуги, которое вызывает значительные пробелы или передачу материала, может потребовать замены контакта или обновления всего блока. Важно также отметить, что если контактор оснащен 灭弧室, Этот компонент должен всегда находиться на месте во время эксплуатации для безопасного тушения дуг и предотвращения фазных неисправностей.

6.Сравнительные преимущества и ценностное предложение

Эффективность пространства и гибкость проектирования

Компактная ширина DILA-31 45 мм представляет собой высокую степень оптимизации пространства для 4-полюсного контактора. Это позволяет конструкторам панелей управления создать больше функциональности в меньшем пространстве, снижая общий размер и стоимость корпусов управления. Его модульная расширяемость еще больше повышает это значение, позволяя индивидуальным решениям без необходимости в нескольких дискретных устройствах.

Повышенная безопасность и надежность системы

Включение положительно направляемых контактов повышает уровень безопасности систем управления. Эта функция необходима для приложений, требующих соблюдения стандартов безопасности машин, поскольку она помогает предотвратить возникновение неисправностей, которые могут привести к неожиданному запуску машины или опасным условиям. Прочная конструкция и проверенные принципы конструкции, унаследованные от серии Eaton Moeller, способствуют высокому среднему времени между сбоями (MTBF), минимизируя незапланированные простои.

Эффективность эксплуатации

Длительный электрический и механический срок службы DILA-31 непосредственно приводит к снижению затрат на замену и снижению общей стоимости владения. Его способность взаимодействовать непосредственно с ПЛК упрощает архитектуру системы управления, потенциально снижая потребность в промежуточных модулях интерфейса и упрощая материальный список как для производителей оригинального оборудования (OEM), так и для конечных пользователей.

Часто задаваемые вопросы (FAQ)

Что отличает 4-полюсный контактор, такой как DILA-31, от стандартного 3-полюсного контактора?

Стандартный трехполюсный контактор обычно используется для переключения трехфазных проводников двигателя или нагрузки. 4-полюсный контактор добавляет четвертый полюс, который обеспечивает решающий дополнительный элемент переключения. Этот дополнительный полюс может быть использован для переключения нейтрального проводника для полной изоляции нагрузки, для переключения схемы управления для сигнализации или взаимной блокировки или для обеспечения питания напряжения тормоза двигателя в подъемных приложениях. Гибкая конфигурация NO/NC DILA-31 на своих полюсах делает его адаптируемым ко всем этим ролям.

Можно ли DILA-31 использовать как для регулирования напряжения переменного тока, так и постоянного тока?

Серия DILA-31 предлагает модели с катушками, предназначенными для конкретных типов и диапазонов напряжения. Существуют версии с катушками, предназначенными для работы переменного тока (например, 230 В переменного тока 50/60 Гц), и версии, предназначенные для работы постоянного тока (например, 24 В постоянного тока). Важно выбрать модель с напряжением катушки, которое соответствует доступному источнику управления в приложении, чтобы обеспечить правильную работу и избежать повреждения.

Как работает расширяемость этого контактора на практике?

Базовый блок DILA-31 может быть оснащен дополнительными, отдельно доступными вспомогательными контактными модулями, которые крепляются к верхней части основного блока. Эти модули, которые могут обеспечить дополнительные обычно открытые или обычно закрытые контакты, механически закрываются на основном контакторе. Когда катушка основного контактора заряжается и арматура движется, она также приводит в действие контакты в этих вспомогательных модулях, эффективно увеличивая количество схем, которые могут быть переключены одновременно с помощью одного командного сигнала.

Что такое «позитивно ориентированные контакты»?

Положительно направляемые (или механически связанные) контакты являются фундаментальной особенностью безопасности. Они обеспечивают, чтобы обычно открытые и обычно закрытые контакты физически связаны таким образом, что невозможно закрыть оба одновременно. Это действие "перерыв перед созданием" имеет решающее значение для схем блокировки безопасности, поскольку оно предотвращает ситуацию, когда, например, команда вперед и обратно может быть одновременно применена к двигателю, что может вызвать короткое замыкание или повреждение машины.

Каковы ключевые шаги для устранения неисправности DILA-31, который не работает?

Во-первых, проверьте, что правильное напряжение управления присутствует через терминалы катушки. Если напряжение присутствует, но контактор не тянет, катушка может быть неисправна. Если он грозит или не герметизирует должным образом, напряжение может быть слишком низким. Если катушка заряжена и арматура движется, но нагрузка не получает электроэнергию, основные контакты могут быть изношены или повреждены. Всегда убедитесь, что питание отключено, прежде чем проводить физический осмотр или обслуживание контактора или его нагрузочных соединений.
