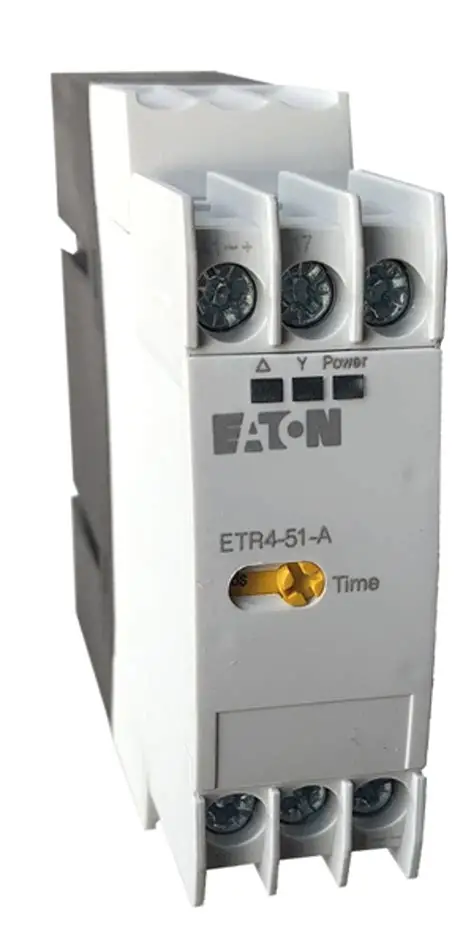

Eaton ETR4-51-A - это надежное и специализированное таймерное реле, предназначенное в первую очередь для применения звездной дельты в промышленных системах управления двигателями. Как реле DIN рельсового таймера, он предлагает простую установку в стандартных панелях управления и обеспечивает точное управление временем с регулируемым диапазоном от 3 до 60 секунд. Это реле таймера Eaton обеспечивает надежную работу при различных напряжениях (24-240 В переменного тока / постоянного тока) и построено для того, чтобы выдержать строгие требования промышленных сред, что делает его идеальным выбором для автоматизации и защиты двигательных машин.
Обзор продукта и основные функции
Eaton ETR4-51-A принадлежит к серии ETR4 таймер реле от Eaton, диапазон известен своей долговечностью и специфической конструкции. Эта конкретная модель функционирует как реле звездного дельта-таймера, критически важный компонент в уменьшении потоков во время запуска двигателя. Переключая электродвигатель из конфигурации звезды (wye) в конфигурацию дельта после заранее установленного времени, он минимизирует механическое и электрическое напряжение, тем самым продлевая эксплуатационный срок службы двигателя. Устройство имеет один диапазон времени и один выход реле переключения, конфигурированный как переключатель DPDT (двойнополюсный двойный брос), который обеспечивает необходимую гибкость схемы для переключения звезды-дельты.
Его дизайн сосредоточен на простоте и производительности. Реле таймера Eaton разработано для высокой точности повторения и надежной производительности, используя конструкцию, которая обеспечивает последовательные интервалы времени. Блок размещен в компактном модуле шириной всего 22,5 мм, что позволяет установлять высокоплотность на рельсах DIN в шкафах управления, что является значительным преимуществом экономии пространства в сложных промышленных установках.
Технические характеристики и данные о производительности
ETR4-51-A работает на широком диапазоне напряжения питания от 24 до 240 вольт, как переменного, так и постоянного тока, что делает его очень универсальным для различных приложений схем управления в различных регионах и стандартах. Его выходное реле имеет номинальную мощность 3 Ампер при переменном токе до 250 вольт, способное напрямую переключать катушки контактора в схеме управления двигателем.
Этот реле таймера DIN предлагает диапазон времени от 3 секунд до 60 секунд. Этот диапазон идеально подходит для типичного времени, необходимого двигателям для достижения рабочей скорости перед переходом от звездного к дельта-соединению. Устройство использует винтовый терминальный блок для электрических соединений, обеспечивая безопасный и надежный контакт, и оно имеет рейтинг защиты IP20, который защищает его от проникновения твердых объектов размером более 12,5 миллиметра.
Физически модуль измеряет ширину 22,5 мм, высоту 82,5 мм и глубину 103 мм, соответствующую стандартным размерам для установленных на рельсе устройств DIN. Он предназначен для эффективной работы в диапазоне температур окружающей среды от -20 ° C до + 60 ° C, обеспечивая стабильность в типичных промышленных условиях.
Особенности конструкции и качество строительства
Мощная конструкция и надежные компоненты
Eaton ETR4-51-A изготовлен из высококачественных материалов для обеспечения долгосрочной надежности. Его конструкция включает в себя прочный корпус, который защищает внутреннюю электронику от пыли и незначительных физических ударов, как указывает его рейтинг IP20. Использование типа винтового терминального соединения гарантирует прочное и вибрационно устойчивое электрическое соединение, что имеет решающее значение в промышленных условиях, где машины могут вызывать значительные вибрации.
Удобная для пользователя эксплуатация и индикация
Это реле таймера предназначено для простой настройки и мониторинга. Период времени устанавливается с помощью циферблата или потенциометра на передней части блока, что позволяет легко регулировать без необходимости в сложном программировании. Светодиодный индикатор обеспечивает четкое визуальное подтверждение рабочего состояния реле, сигнализацию, когда устройство подключено и когда цикл времени активен, что помогает в быстром устранении неисправностей и системной диагностике.
Основные области применения и промышленные решения
Основным и наиболее важным применением для Eaton ETR4-51-A является управление трехфазными асинхронными двигателями с использованием метода старта звездной дельты. Этот метод запуска повсеместно распространен в промышленных секторах для двигателей выше определенной номинальной мощности, поскольку он резко снижает запускный ток примерно на треть по сравнению с прямым запуском на линии. Это снижение помогает предотвратить падения напряжения в сети питания и уменьшает тепловое напряжение на обмотки двигателя.
Помимо стандартного управления двигателем, это реле используется в различных промышленных последовательностях автоматизации. Он используется в машинах, таких как конвейерные системы, крупные насосы, промышленные вентиляторы и компрессоры, где требуется плавный и контролируемый запуск двигателя как для эффективности работы, так и для безопасности оборудования. Его надежность также делает его подходящим для применения в системах управления зданиями, управлении оборудованием HVAC и автоматизированных процессах в водоочистных станциях.
Оперативные преимущества и экономические выгоды
Улучшенная защита системы и долговечность
Улучшая плавный переход звезды-дельты, это реле таймера Eaton играет прямую роль в защите дорогих двигательных активов от вредных последствий высокого тока. Эта защита приводит к сокращению времени простоя для обслуживания и более длительным интервалам между ремонтом или заменой двигателя, что обеспечивает значительную экономию затрат на протяжении жизненного цикла оборудования.
Эффективность и рентабельность установки
Компактная конструкция DIN-рельса ETR4-51-A позволяет эффективно использовать пространство внутри панелей управления. Эта компактность означает, что конструкторы панелей могут проектировать меньшие, более экономически эффективные корпусы. Простота его аналоговой настройки времени устраняет необходимость в специализированных инструментах программирования или обучении, сокращая время ввода в эксплуатацию и связанные с этим расходы на рабочую силу. Его широкое принятие напряжения также упрощает управление запасами, поскольку одна и та же модель реле может использоваться в нескольких приложениях с различными напряжениями управления.
Часто задаваемые вопросы (FAQ)
Какова конкретная функция реле таймера Eaton ETR4-51-A?
ETR4-51-A специально предназначен для запуска звездного дельта-двигателя. Он управляет переходом трехфазного двигателя из звездной конфигурации (для запуска с сниженным напряжением) в дельта-конфигурацию (для работы на полном напряжении) после задержки времени от 3 до 60 секунд. Этот процесс ограничивает высокий ток при запуске, защищая двигатель и сеть питания.
Каковы ключевые электрические номиналы выходных контактов этого реле?
Выход этого реле таймера Eaton состоит из переходного реле с конфигурацией DPDT. Его контакты имеют номинальную мощность максимум 3 Ампер при 250 вольтах переменного тока. Эта номинальная мощность достаточна для управления катушками контакторов, используемыми в типичных загрузочных схемах двигателя.
Подходит ли ETR4-51-A для управления напряжением переменного и постоянного тока?
Да, важной особенностью этого реле таймера DIN является его широкий диапазон питания. Он может работать как на переменном, так и на постоянном напряжении от 24 В до 240 В. Эта универсальность позволяет интегрировать его в широкий спектр систем управления без необходимости отдельного модуля питания.
Как устанавливается период времени на этом аналоговом реле таймера?
ETR4-51-A является аналоговым таймером. Желаемый период времени в пределах его диапазона от 3 до 60 секунд устанавливается вручную, обычно путем регулирования ротационного потенциометра или циферблата, расположенного на лицевой стороне устройства. Это предлагает простую и интуитивную настройку без необходимости цифровых интерфейсов.
Какие сертификаты обладает это устройство по безопасности и качеству?
Хотя конкретные списки сертификации не были подробно указаны в результатах поиска, устройства, такие как серия ETR4 от Eaton, обычно разрабатываются и тестируются для соответствия основным международным стандартам безопасности (например, UL, CE) и качества, обеспечивая надежную производительность на глобальных рынках.
