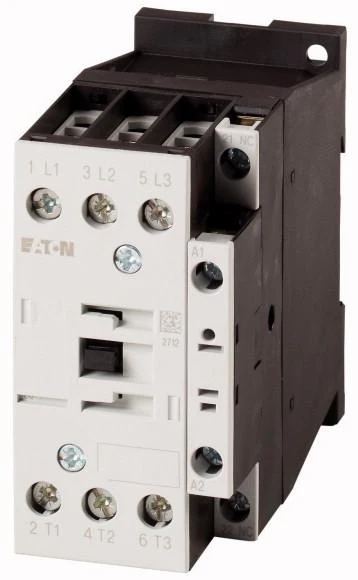

Eaton DILM32-01 3-полюсный промышленный контактор мощности 40А

Eaton DILM32-01 является фундаментальным компонентом в промышленных панелях управления, представляя собой высококачественный 3-полюсный контактор, предназначенный для требовательных приложений. Будучи членом серии DILM Eaton, этот промышленный контактор разработан для обеспечения надежной и долговременной производительности в управлении трехфазными нагрузками, особенно электродвигателями. Его главная функция состоит в том, чтобы неоднократно делать и разрушать электрические цепи, что позволяет дистанционно управлять оборудованием, начиная от простых насосов и вентиляторов до сложных машин. Благодаря надежной конструкции, которая обеспечивает высокий срок службы механического и электрического оборудования, DILM32-01 является универсальным и необходимым решением для конструкторов систем и конструкторов панелей в различных отраслях промышленности, от производства и управления процессами до инфраструктуры и управления зданиями.

1.Обзор продукта и оперативный принцип

Eaton DILM32-01 является электромеханически управляемым 3-полюсным контактором, что означает, что он использует электромагнитную катушку для открытия или закрытия трех наборов основных контактов питания одновременно. Основа его работы проста: когда напряжение управления применяется к терминалам катушки (обычно обозначаются A1 и A2), оно генерирует магнитное поле, которое тянет в подвижную арматуру. Это физическое движение передается на основные контакты, закрывая их и позволяя току потокать к нагрузке. Когда катушка деэнергетизируется, пружинный механизм возвращает арматуру в ее первоначальное положение, заставляя основные контакты открыться и прервать цепь. Этот надежный и проверенный электромеханический принцип обеспечивает отличную электрическую изоляцию между схемой управления и высокомощной основной схемой.

Эта конкретная модель предназначена для стандартных применений AC-3, которая является категорией для запуска и остановки двигателей в клетке для белок. "32" в своем обозначении относится к его номинальному току, что указывает на то, что он подходит для двигателей до 15 кВт (20 л.с.) при 400 В. DILM32-01 является частью модульной системы, позволяющей прямое крепление вспомогательных контактных блоков, механических блокировок и других аксессуаров, что повышает его функциональность и адаптируемость к сложным схемам управления.

2.Технические характеристики и характеристики производительности

DILM32-01 характеризуется набором точных технических параметров, определяющих его сферу применения. Он имеет номинальное рабочее напряжение до 690 В переменного тока и номинальное изоляционное напряжение 1000 В. Его номинальный тепловый ток, Ith, составляет 32 А, и для стандартной категории использования AC-3, он номинален на 15 кВт при 400 В. Напряжение управления катушкой доступно в широком диапазоне стандартных напряжений переменного тока и постоянного тока, что позволяет интегрироваться практически в любую архитектуру системы управления.

Показатели производительности этого промышленного контактора впечатляют. Он предназначен для большого количества электрических операций, часто в диапазоне миллионов механических операций, демонстрируя свою долговечность. Устройство имеет низкое потребление энергии держать катушку, которая уменьшает энергопотребление и генерацию тепла в панели управления после первоначального вытягивания напряжения. Кроме того, он предназначен для того, чтобы выдерживать высокие потоки, которые распространены при запуске индуктивных нагрузок, таких как двигатели, обеспечивая надежную работу на протяжении всего срока службы.

Особенности 3.Design и детали строительства

Пробильная конструкция и выбор материалов

Физическая конструкция DILM32-01 ориентирована на долговечность и безопасность. Корпус изготовлен из высококачественных, самогасящих инженерных пластмасс, которые обеспечивают отличную устойчивость к удару, химическим веществам и теплу. Это обеспечивает безопасную работу и защищает от распространения пожара. Основные контакты обычно изготовлены из сплавов на основе серебра, таких как оксид серебра-кадмия (AgCdO) или оксид серебра-олова (AgSnO2), которые предлагают превосходные свойства угасения дуги, сопротивление сварке и низкую эрозию контакта, все из которых способствуют длительному электрическому сроку службы контактора.

Модульность и интеграция аксессуаров

Ключевой особенностью этого трехполюсного контактора является его модульная конструкция. Базовый блок может быть легко расширен с помощью блоков вспомогательных контактов, которые могут обеспечить обычно открытые (NO) или обычно закрытые (NC) контакты для использования в схемах управления и сигнализации. Это позволяет одному контактору предоставлять обратную связь программируемому логическому контроллеру (ПЛК) о его состоянии. Кроме того, механический блокировочный аксессуар может быть установлен между двумя контакторами DILM32-01, чтобы предотвратить их одновременное закрытие, что является важной особенностью безопасности для таких приложений, как управление реверсией двигателя. Пневматические таймеры также могут быть прикреплены для введения задержки работы.

Безопасность и экологическое соблюдение

DILM32-01 разработан и испытан для соответствия основным международным стандартам, включая IEC / EN 60947-4-1, который регулирует контакторы низкого напряжения и стартеры двигателей. Соблюдение этих стандартов гарантирует определенный уровень производительности, безопасности и качества. Контактор обычно имеет четкие терминальные маркировки, защитники пальцев для безопасности оператора и прозрачную пылевую крышку для терминалов катушки. Многие варианты также оснащены стандартизированными монтажными отпечатками, что позволяет легко заменить и установить на стандартных рельсах DIN.

4.Основные области применения и промышленные решения

Основным применением промышленного контактора Eaton DILM32-01 является управление трехфазными электродвигателями. Это делает его повсеместным в промышленных условиях. Вы найдете его в панелях управления для конвейерных систем, где он запускает и останавливает приводные двигатели. Он используется в станках для управления двигателями насоса шпинделя и охлаждающей жидкости. В системах HVAC он используется для управления компрессорами и большими двигателями вентилятора в коммерческих блоках обработки воздуха.

Помимо управления двигателем, этот 3-полюсный контактор также идеально подходит для переключения других сопротивляющих и индуктивных трехфазных нагрузок. Это включает промышленные нагревательные элементы, банки трансформаторов и банки конденсаторов для коррекции коэффициента мощности. Его надежность делает его компонентом выбора для критических инфраструктурных приложений, таких как очистительные станции воды, насосные станции и системы распределения электроэнергии, где сбой не является вариантом. Его универсальность обеспечивает, что он является фундаментальным строительным блоком в автоматизации панелей в производственном, пищевом и напитковом секторах и автомобильной промышленности.

5.Оперативные преимущества и экономические выгоды

Повышенная надежность системы и время работы

Высокая механическая и электрическая долговечность DILM32-01 непосредственно приводит к сокращению незапланированных простоев машин и процессов. Его прочная конструкция устойчива к электрическим напряжениям перерыва дуги и механическому износу частой работы. Эта надежность гарантирует, что производственные линии продолжают работать и критические процессы остаются в эксплуатации, что является значительной экономической выгодой с точки зрения производительности и избежания затрат на обслуживание.

Упрощенное обслуживание и управление запасами

Модульный характер системы DILM32-01 упрощает обслуживание и снижает затраты на инвентаризацию. Вместо того, чтобы хранить полные контакторные сборки для различных функций, объект может хранить стандартные базовые блоки и выбор общих аксессуарных модулей. Если вспомогательный контакт отказывается, только этот конкретный блок нуждается в замене, а не весь контактор. Эта модульность, в сочетании с длительным сроком службы продукта, приводит к снижению общей стоимости владения в течение срока службы панели управления.

Гибкость и легкость интеграции

Для конструкторов панелей и системных интеграторов DILM32-01 предлагает исключительную гибкость. Наличие нескольких напряжений катушки позволяет стандартизировать конструкцию в различных системах напряжения управления. Простая монтажа и проводка экономят ценное время во время сборки панелей. Возможность добавления аксессуаров означает, что один и тот же базовый контактор может быть настроен для простой функции запуска / остановки или более сложной взаимосвязанной и контролируемой схемы управления, обеспечивая будущее решение, которое может адаптироваться к меняющимся системным требованиям.

Часто задаваемые вопросы (FAQ)

В чем главное различие между контактором и реле?

Хотя оба являются электромеханическими выключателями, трехполюсный контактор, такой как DILM32-01, специально предназначен для обработки высокотоковых нагрузок, как правило, двигателей, и имеет контакты питания для основной трехфазной схемы наряду с потенциалом для вспомогательных контактов. Реле общего назначения обычно меньше, имеет более низкий номинальный ток и используется для схем управления и сигнализации. Контакторы построены из более прочных дуговых камер и контактных материалов для управления высокомощными переключительными дугами, генерируемыми двигателями.

Как выбрать правильное напряжение катушки для DILM32-01?

Напряжение катушки является критическим параметром выбора и должно соответствовать доступному напряжению управления в вашей системе. Это напряжение полностью отделено от основного переключаемого напряжения. DILM32-01 доступен с катушками для общих напряжений переменного тока (например, 24V, 110V, 230V, 400V) и напряжений постоянного тока (например, 24V, 110V). Вы должны проверить лист данных производителя для конкретного номера изделия, соответствующего требуемому напряжению катушки, чтобы обеспечить правильную работу.

Какова цель добавления вспомогательных контактов к этому контактору?

Вспомогательные контакты являются контактами с низким током, которые механически связаны с движением основного контактора. Они используются для предоставления обратной связи по состоянию системы управления. Например, обычно открытый вспомогательный контакт может быть подключен к пилотному огню, чтобы указать, когда двигатель работает, или к входу ПЛК, чтобы подтвердить, что контактор успешно затянул.

Можно ли использовать DILM32-01 для реверсии трехфазного двигателя?

Да, но это требует двух контакторов DILM32-01 и механического аксессуара для блокировки. Обращение трехфазного двигателя подразумевает обмен двумя из трех фаз. Два контактора проводятся, чтобы обеспечить эти различные фазные последовательности. Механическая блокировка физически устанавливается между ними, чтобы предотвратить подачу энергии одновременно, что приведет к тяжелому короткому замыканию от фазы к фазе.

Каковы типичные признаки того, что контактор, такой как DILM32-01, нуждается в замене?

Видимые признаки включают в себя контактную эрозию или сварку, которые могут быть замечены при осмотре, шум из разрушенной катушки или признаки перегрева на терминалах или корпусе. Эксплуатационные признаки включают в себя контактор не может тянуть в последовательно, подключенный двигатель не запускается, или контактор выпадает неожиданно под нагрузкой. Регулярные термографические проверки также могут обнаружить проблемы с перегревом, прежде чем они приведут к сбоям.
