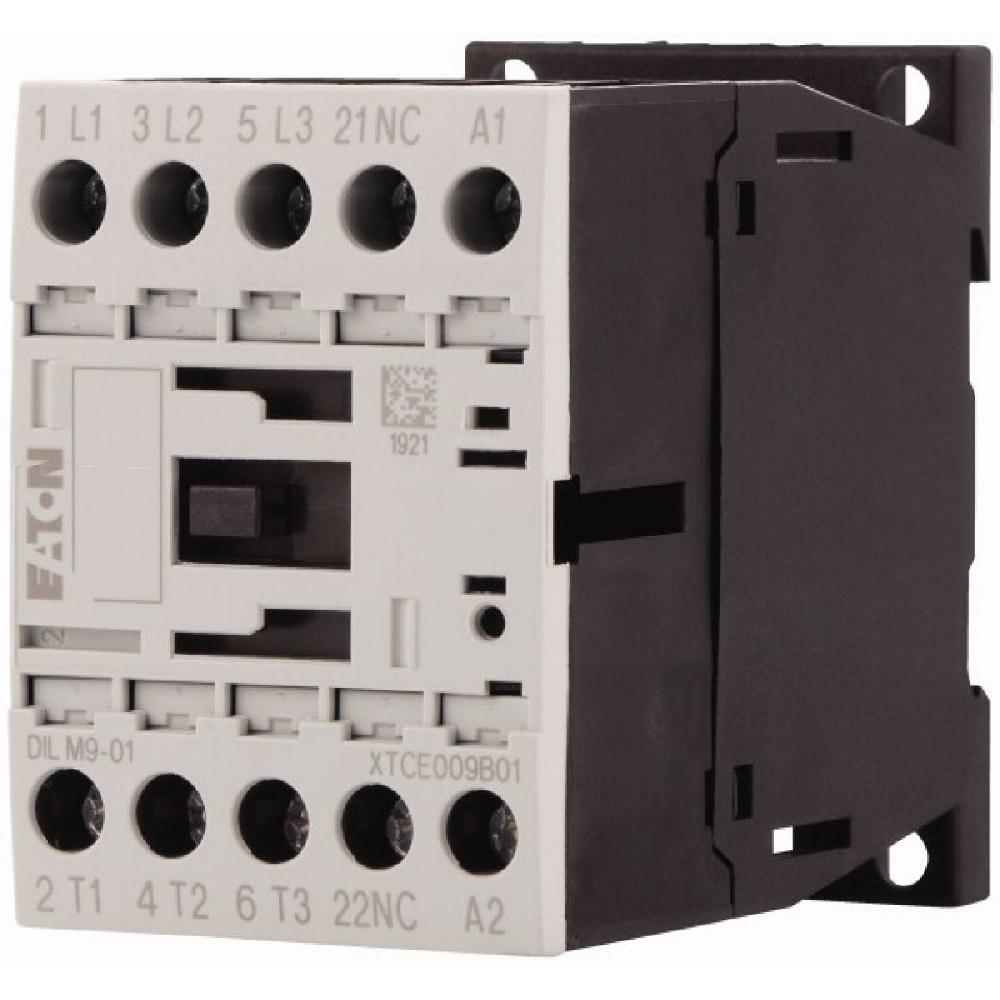

Eaton DILM9-01 (230V50Hz, 240V60Hz) является высокопроизводительным 3-полюсным контактором из известной серии DILM, разработанным специально для надежного управления двигателем и переключения питания в промышленных условиях. Как контактор переменного тока, он разработан для обработки требовательных электрических нагрузок трехфазных систем, что делает его незаменимым компонентом в панелях автоматизации, стартерных сборов двигателей и шкафах управления машинами. Эта модель работает с напряжением управления 230 В переменного тока при 50 Гц или 240 В переменного тока при 60 Гц, обеспечивая гибкость для различных региональных стандартов мощности, обеспечивая при этом последовательную производительность для приложений, требующих частых циклов запуска-остановки или непрерывной работы при значительных электрических нагрузках.
1.Обзор продукта и технические спецификации
Eaton DILM9-01 представляет собой эволюцию технологии контактора, балансируя компактные размеры с надежными возможностями переключения. Этот трехполюсный контактор имеет модульную конструкцию, которая облегчает установку и обслуживание, обеспечивая при этом долговечность, необходимую для промышленных сред. Благодаря своей ширине 45 мм устройство предлагает экономичное пространство для дизайнеров панелей управления, работающих с ограниченной недвижимостью, без ущерба для производительности или функций безопасности.
Этот контактор мощности переменного тока имеет номинальный максимальный рабочий ток 9 А и может управлять двигателями с номинальной мощностью до 4 кВт при 400 В переменного тока, что делает его подходящим для широкого спектра промышленных приложений управления двигателем. Устройство имеет изоляционное напряжение 690 В, обеспечивающее дополнительную маржу безопасности для промышленных электрических систем. С механическим сроком службы, превышающим миллионы операций, DILM9-01 построен, чтобы выдержать жесткие требования промышленных сред, где надежность имеет первостепенное значение. Контактор работает эффективно в температурном диапазоне от -25 ° C до + 40 ° C, обеспечивая стабильную работу в различных климатических условиях и промышленных условиях.
2.Основные особенности дизайна и конструкции
2.1.Контактная система и управление дугой
Сердце этого трехполюсного контактора лежит в его точной системе контактов. Основные контакты изготовлены из композитных материалов на основе серебра, которые предлагают отличную устойчивость к сварке и эрозии, обеспечивая последовательную производительность в течение срока службы продукта. Контактор использует передовую технологию подавления дуги, которая быстро гасит дуги, образованные во время операций переключения, значительно снижая износ контакта и повышая безопасность эксплуатации. Это соображение конструкции особенно важно для контактора переменного тока, который часто может прерывать индуктивные нагрузки, встречающиеся в приложениях управления двигателем.
2.2.Электромагнитный рабочий механизм и корпус
DILM9-01 использует оптимизированную электромагнитную систему, которая обеспечивает надежную работу даже при колебаниях напряжения. Катушка с переменным током предназначена для низкого энергопотребления при генерировании достаточной магнитной силы для работы с положительным контактом. Оборудование контактора изготовлено из высококачественного, самогасящего термопластического материала, который обеспечивает защиту от пыли, случайного контакта и предлагает устойчивость к химическим веществам, обычно встречающимся в промышленных средах. Эта прочная конструкция соответствует рейтингу защиты устройства IP20, что делает его подходящим для установки в стандартных промышленных панелях управления и корпусах.
3.Характеристики производительности и оперативное совершенство
Eaton DILM9-01 (230V50Hz, 240V60Hz) обеспечивает исключительные электрические и механические характеристики, которые отличают его от обычных контакторов. Устройство предназначено для соответствия стандартам IEC/EN 60947, обеспечивая соответствие международным требованиям безопасности и производительности для низковольтных коммутаторов и устройств управления.
3.1.Электрическая выносливость и мощность переключения
Этот контактор переменного тока предлагает замечательную электрическую выносливость, способную обрабатывать различные категории использования, как определено международными стандартами. Для работы AC-3 (запуск и выключение двигателя в клетке белки во время работы), контактор демонстрирует отличную производительность с высоким электрическим сроком службы. Конструкция включает в себя специальные материалы для системы контакта, которые минимизируют тенденции к сварке и уменьшают отскок контакта, способствуя более длительному сроку службы и более надежной работе.
3.2.Тепловое управление и энергоэффективность
DILM9-01 включает в свой дизайн инновационные функции теплового управления. Контактор демонстрирует характеристики низкой потери мощности, что способствует энергоэффективности и снижению производства тепла в панелях управления. Оптимизированная конструкция токовых путей и терминалов соединения минимизирует падение напряжения и рассеивание энергии, что делает этот 3-полюсный контактор экологически сознательным выбором, который помогает снизить общее потребление энергии в промышленных приложениях.
4.Сфера применения и реализация промышленности
Контактор переменного тока Eaton DILM9-01 (230V50Hz, 240V60Hz) находит широкое применение в различных промышленных секторах из-за его универсальных характеристик производительности и надежной конструкции.
4.1.Применения управления двигателем
Этот 3-полюсный контактор идеально подходит для управления трехфазными индукционными двигателями до 4 кВт, что делает его идеальным для таких приложений, как конвейерные системы, насосы, вентиляторы, компрессоры и станки. Его надежная возможность переключения обеспечивает плавную работу двигателя, обеспечивая защиту от чрезмерных стартовых токов. Контактор может быть легко интегрирован в конфигурации прямого стартера, либо в качестве самостоятельного компонента, либо в качестве части скоординированного центра управления двигателем.
4.2.Промышленная автоматизация и распределение энергии
Помимо управления двигателем, этот контактор переменного тока выполняет многочисленные функции в системах промышленной автоматизации, включая управление сопротивляющими нагревательными элементами, переключение трансформатора и управление банком конденсаторов. Его компактная конструкция позволяет установить высокоплотность в панелях управления, что делает его особенно ценным для производителей оригинального оборудования (OEM), стремящихся оптимизировать использование пространства. Совместимость контактора с различными устройствами управления и ПЛК позволяет беспрепятственно интегрироваться в сложные архитектуры автоматизации.
5.Особенности установки и интеграции
5.1.Системы монтажа и подключения
DILM9-01 предназначен для простой установки, поддерживая как монтаж на рельсе DIN, так и монтаж на панели. Контактор имеет винтовые терминальные соединения, которые вмещают широкий диапазон размеров проводников, обеспечивая безопасные и надежные электрические соединения. Ясно обозначенные терминалы облегчают правильную проводку, сокращая время установки и потенциальные ошибки. Стандартизированные размеры монтажа позволяют легко заменить или модернизировать существующие системы управления.
5.2.Совместимость аксессуаров и расширение системы
Значительным преимуществом этого 3-полюсного контактора является его совместимость с широким спектром аксессуаров, включая вспомогательные контактные блоки, механические блокировки и модули подавления напряжения. Эти аксессуары позволяют настроить контактор для удовлетворения конкретных требований приложения. Наличие механических блокировок позволяет создавать обратимые контакторные сборки для управления направлением двигателя, в то время как вспомогательные контактные блоки обеспечивают дополнительные возможности сигнализации для схем управления.
6.Сравнительные преимущества и ценностное предложение
Eaton DILM9-01 (230V50Hz, 240V60Hz) предлагает несколько отличных преимуществ, которые делают его предпочтительным выбором для промышленных приложений.
6.1.Операционная надежность и длительный срок службы
Этот контактор переменного тока обеспечивает исключительную эксплуатационную надежность благодаря своей надежной механической конструкции и оптимизированной системе контактов. Устройство подвергается строгим испытаниям во время производства, чтобы обеспечить последовательную работу в определенных электрических и экологических условиях. Использование премиальных материалов в критических компонентах способствует продлению срока службы, снижению потребностей в техническом обслуживании и простоях в промышленных операциях.
6.2.Безопасность и соответствие
Безопасность является неотъемлемой частью конструкции этого 3-полюсного контактора, который включает в себя множество функций для защиты как оборудования, так и персонала. Устройство соответствует международным стандартам сертификации, включая UL, CSA, и соответствует директивам RoHS. Четкое разделение между основными схемами питания и схемами управления повышает безопасность эксплуатации, в то время как закрытая конструкция предотвращает случайный контакт с живыми деталями.
Часто задаваемые вопросы (FAQ)
Какие специфические электрические характеристики делают DILM9-01 подходящим для приложений управления двигателем?
Контактор переменного тока DILM9-01 особенно подходит для управления двигателем из-за его прочной конструкции, которая обрабатывает высокие потоки, связанные с запуском двигателя. Его контактный материал специально разработан для того, чтобы выдерживать дуги, генерируемые при прерывании индуктивных нагрузок. Способность контактора удовлетворять требованиям категории использования AC-3 обеспечивает надежную производительность для запуска и остановки двигателя в клетке для белок, с проектным сроком службы, который учитывает частые циклы переключения, типичные для промышленных приложений управления двигателем.
Как модульная конструкция этого контактора выгодна для установки и обслуживания?
Модульная конструкция трехполюсного контактора DILM9-01 значительно упрощает как процедуры установки, так и технического обслуживания. Стандартизированные размеры и установка позволяют быстро заменить при необходимости. Что еще более важно, совместимость с различными аксессуарами, такими как вспомогательные контактные блоки и механические блокировки, означает, что основной контактор может быть настроен без замены всего блока. Этот модульный подход уменьшает требования к инвентаризации, поскольку один базовый блок может быть адаптирован с помощью аксессуаров для удовлетворения нескольких потребностей приложения.
Какие функции защиты предлагает этот контактор для повышения безопасности системы?
Этот контактор переменного тока включает в себя несколько защитных функций для повышения общей безопасности системы. Конструкция включает в себя электрическую изоляцию между катушкой и основными контактами, предотвращая воздействие высоковольтных переходных моментов на схему управления. Корпус контактора обеспечивает основную изоляцию и защиту от случайного контакта с живыми деталями. Кроме того, устройство может быть оснащено модулями подавления напряжения для защиты чувствительного электронного контрольного оборудования от пиков напряжения, генерируемых во время работы контактора.
Можно ли интегрировать этот контактор с программируемыми логическими контроллерами (ПЛК) и современными системами автоматизации?
Да, DILM9-01 предназначен для беспрепятственной интеграции с ПЛК и современными системами автоматизации. Катушка контактора может управляться непосредственно цифровыми выходами ПЛК, поскольку она работает при стандартных промышленных напряжениях управления. Кроме того, наличие вспомогательных контактных блоков позволяет контактору обеспечивать обратную связь по состоянию системы управления. Для более продвинутой интеграции Eaton предлагает модули связи, которые могут взаимодействовать с промышленными сетями, хотя это будут дополнительные аксессуары к основному контакторному блоку.
Каковы ключевые соображения при выборе между различными напряжениями управления для этой серии контакторов?
При выборе подходящего варианта напряжения управления для трехполюсного контактатора DILM9-01 основное соображение - совместимость с существующей инфраструктурой схемы управления. Версия 230V50Hz/240V60Hz идеально подходит для приложений, где схема управления работает при стандартном напряжении линии, устраняя необходимость в отдельном трансформаторе управления. Это упрощает конструкцию панели и уменьшает количество компонентов. Однако, если правила безопасности требуют более низкого напряжения управления или если ваш объект стандартизирует системы управления 24 В постоянного тока, доступны альтернативные версии DILM9-01 с разными напряжениями катушки для удовлетворения этих конкретных требований.
