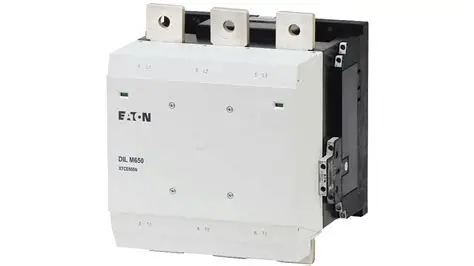

Eaton DILM650/22 (RA250) Тяжелый контактор промышленного управления переменного тока 3 полюса

Eaton DILM650/22 (RA250) является главным примером надежного и надежного промышленного контактора, разработанного для удовлетворения строгих требований современных промышленных систем управления. Как конкретная модель в рамках уважаемой серии DILM Eaton, это устройство в основном является контактором переменного тока, предназначенным для частого переключения трехфазных электрических нагрузок. Его главная роль заключается в установлении или перерыве питания тяжелого оборудования, такого как большие двигатели, нагревательные элементы и банки трансформаторов, обеспечивая безопасность эксплуатации и автоматизацию управления. Разработанный для значительного рабочего тока и построенный для выдержания миллионов циклов переключения, DILM650/22 (RA250) включает в себя передовые материалы и электромагнитную систему с точной конструкцией для обеспечения последовательной производительности в самых сложных условиях, включая те с высокой влажностью, коррозивными элементами и значительным вибрационным напряжением.

1.Обзор продукта и оперативный принцип

В своей основе Eaton DILM650/22 (RA250) является электромеханическим переключателем. Его работа начинается, когда напряжение управления применяется к его электромагнитной катушке. Эта энергия генерирует магнитное поле, которое тянет в подвижную арматуру, которая механически связана с набором прочных основных контактов силы. Это действие закрывает цепочку, позволяя току потокать к подключенной нагрузке. При деэнергетизации катушки механизм обратной пружины сильно и быстро разделяет контакты, безопасно прерывая цепочку. Это фундаментальное действие make-and-break является краеугольным камнем его функции как контактора переменного тока. "22" в своем обозначении модели обычно относится к конфигурации его вспомогательных контактов, что в этом случае указывает на конкретное расположение обычно открытых и обычно закрытых контактов, используемых для сигнализации и взаимного блокирования схемы управления в рамках более крупной автоматизированной системы.

2.Технические характеристики и характеристики производительности

DILM650/22 (RA250) определяется всеобъемлющим набором технических параметров, которые подчеркивают его способность в качестве тяжелого компонента. Он имеет номинальный тепловый ток 650 ампер, что означает его способность обрабатывать непрерывную нагрузку в определенных условиях. Его рабочее напряжение охватывает стандартные промышленные трехфазные системы переменного тока, обычно до 690 В, 50/60 Гц. Ключевым показателем производительности является его категория использования, которая для этой модели, вероятно, является AC-3, указывая на его пригодность для управления двигателями в клетке для белок с частым запуском и остановкой, и потенциально AC-4 для подъема и подключения. Катушка управления доступна для широкого диапазона стандартных напряжений переменного тока и постоянного тока, обеспечивая совместимость с различными конструкциями схем управления. Электромеханическая выносливость является отличительной чертой этого промышленного сорта контактора, часто оцениваемого для нескольких миллионов механических операций и сотен тысяч электрических операций при полной нагрузке, свидетельством его прочной конструкции.

Особенности 3.Design и детали строительства

Мощная электромагнитная система и технология контакта

Долговечность и надежность DILM650/22(RA250) корнеют в его тщательно разработанной электромагнитной системе. Катушка вакуумно-инкапсулирована для защиты от влаги, пыли и коррозионных атмосфер, обеспечивая стабильную производительность и предотвращая деградацию со временем. Магнитная схема оптимизирована для низкого энергопотребления в затянутом состоянии и минимального воздействия колебаний напряжения питания. Основные контакты изготовлены из оксида серебра-кадмия или аналогичных передовых контактных материалов, которые предлагают отличную устойчивость к электрической эрозии и сварке, даже при высоких потоках, таких как те, которые встречаются при запуске больших двигателей. Эта надежная контактная технология имеет основополагающее значение для его роли надежного контактора переменного тока.

Модуль вспомогательного контакта и архитектура безопасности

Независимой особенностью этого промышленного контактора является его модульный вспомогательный контактный блок. DILM650/22 (RA250) оснащен определенным количеством конвертируемых вспомогательных контактов, что позволяет их конфигурировать как обычно открытые или обычно закрытые, чтобы соответствовать специфической логике схемы управления. Эти контакты физически связаны с движением основного контактора, обеспечивая надежную обратную связь для состояния системы и взаимоблокировки. Кроме того, конструкция контактора часто включает в себя прозрачную, ударно-устойчивую крышку для основных контактов, позволяющую визуальную проверку без демонтажа, и функции, такие как ручная кнопка управления для функционального испытания и безопасных процедур обслуживания.

Усовершенствованное тушение дуги и тепловое управление

Чтобы безопасно прервать высокомощные переменные цепи, DILM650/22 (RA250) оснащен высокоэффективной системой угасения дуги. Эта система состоит из деионных дуговых падений, которые используют металлические пластины для разделения, охлаждения и тушения электрической дуги, которая образуется при открытии контактов. Это быстрое подавление дуги имеет решающее значение для минимизации износа контакта и предотвращения фазных неисправностей. Вся сборка размещена в теплоустойчивом и самогасающемся пластиковом корпусе, который обеспечивает высокую диэлектрическую прочность и эффективное рассеивание тепла, обеспечивая стабильную работу и способствуя общей безопасности и долговечности устройства.

4.Основные области применения и промышленные решения

Eaton DILM650/22 (RA250) находит свое место в широком спектре промышленных секторов, где надежное переключение питания невозможно. В тяжелой промышленности он является краеугольным камнем для управления основной мощностью крупных насосов, компрессоров высокой мощности, промышленных вентиляторов и систем конвейерных лент, которые образуют основу производственных и перерабатывающих заводов. Его высокая электрическая выносливость делает его идеальным для применений, связанных с частыми запусками и остановками. В инфраструктурном секторе этот контактор переменного тока используется в очистительных станциях воды и сточных вод для управления шламовыми насосами и системами аэрации, а также в коммерческих системах HVAC для переключения больших нагрузок компрессора и охлаждателя. Он также является важным компонентом в центрах управления двигателем, автоматизированных системах обработки материалов и даже в специализированных приложениях, таких как управление краном и управление энергией на борту судна, демонстрируя свою исключительную универсальность и надежность.

5.Оперативные преимущества и экономические выгоды

Повышенная надежность системы и сокращение времени простоя

Главным преимуществом DILM650/22(RA250) является его исключительная надежность. Его прочная конструкция и высококачественные материалы разработаны для выдержания миллионов операций, что непосредственно приводит к сокращению незапланированных простоев в критических промышленных процессах. Эта надежность обеспечивает непрерывное производство и минимизирует дорогостоящие перебои, связанные с неисправностью компонентов. Чёткая конструкция для проверки и модульный характер вспомогательных контактов также упрощают устранение неисправностей и обслуживание, еще больше повышая эксплуатационную доступность.

Энергоэффективность и экономия затрат на протяжении всего жизненного цикла

Как энергоэффективный промышленный контактор, его электромагнитная система предназначена для низкого потребления энергии. После первоначального притяжения мощность, необходимая для закрытия контактора, минимальная, что приводит к снижению эксплуатационных затрат на протяжении всего срока его службы, особенно в приложениях, где используются несколько контакторов. Кроме того, длительный срок службы и минимальные требования к обслуживанию способствуют снижению общей стоимости владения. Снижая частоту замены и связанный с ней труд, этот контактор обеспечивает значительные экономические преимущества по сравнению с менее надежными альтернативами, что делает его разумной долгосрочной инвестицией для любой промышленной операции.

Часто задаваемые вопросы (FAQ)

В чем ключевое различие между контактором общего назначения и контактором промышленного класса, таким как DILM650?

Ключевые различия заключаются в долговечности, электрических рейтингах и конструкции. Контактор промышленного класса, такой как Eaton DILM650/22 (RA250), построен для обработки значительно более высоких токов, обычно от сотен до тысяч ампер, и номинирован для миллионов механических операций. Он имеет более надежную систему угасения дуги, материалы, устойчивые к суровым условиям, и предназначены для выдержания высоких уровней вибрации и теплового напряжения, обычно встречающихся в промышленных условиях. Контакторы общего назначения имеют более низкие номинации, более короткий срок службы и предназначены для более легких приложений.

Как выбрать правильное напряжение катушки управления для этого контактора переменного тока?

Напряжение катушки управления является критическим параметром выбора и должно соответствовать доступному напряжению схемы управления в вашей системе. DILM650/22 (RA250) обычно предлагается с различными вариантами напряжения катушки, охватывающими общие напряжения переменного тока и напряжения постоянного тока. Вы должны указать необходимое напряжение при заказе. Использование неправильного напряжения катушки может привести к тому, что контактор не работает, грозит или наносит повреждения. Всегда обратитесь к листу данных производителя, чтобы подтвердить доступные варианты катушки и их технические спецификации.

Что означают такие обозначения, как "22" и "RA250" в номере модели?

В номенклатуре Итона "22" обычно указывает на конфигурацию встроенных вспомогательных контактов. В этом случае это часто означает два обычно открытых и два обычно закрытых контакта. "RA250" - это суффикс номера каталога, который указывает конкретный вариант продукта, который может включать в себя конкретные особенности, такие как специальная катушка, модифицированные типы терминалов или упаковка. Для точной интерпретации всегда рекомендуется обратиться к официальному руководству по выбору продукта Eaton или листу данных для точной конфигурации и дополнительных функций.

Можно ли использовать этот контактор для переключения нагрузок постоянного тока?

Нет, Eaton DILM650/22 (RA250) специально разработан и оценен как контактор переменного тока. Система угасения дуги и магнитная схема оптимизированы для нулевого перекрестного поведения переменного тока, что естественно помогает в угасении дуги. Использование контактора переменного тока для прерывания нагрузки постоянного тока может быть чрезвычайно опасным, поскольку дуга постоянного тока гораздо более стабильна и трудно тушить, что приводит к серьезному повреждению контакта, сварке и потенциальной опасности пожара. Для нагрузок постоянного тока должен использоваться контактор, специально предназначенный для работы постоянного тока.

Каковы критические проверки обслуживания для обеспечения длительного срока службы этого контактора?

Регулярное обслуживание имеет решающее значение для оптимальной производительности. Ключевые проверки включают визуальную проверку на предмет любых признаков физического повреждения, загрязнения или изменения цвета. Главные и вспомогательные контакты должны проверяться на предмет чрезмерного пробела, эрозии или признаков сварки; Для этого может потребоваться удаление дужного парашюта. Контактор должен работать вручную, чтобы обеспечить свободное механическое движение. Также важно держать поверхность монтажа чистой и плотной и проверять, что напряжение катушки остается в пределах указанного допуска. Всегда выполняйте обслуживание с безопасно отключенным и заблокированным питанием.
