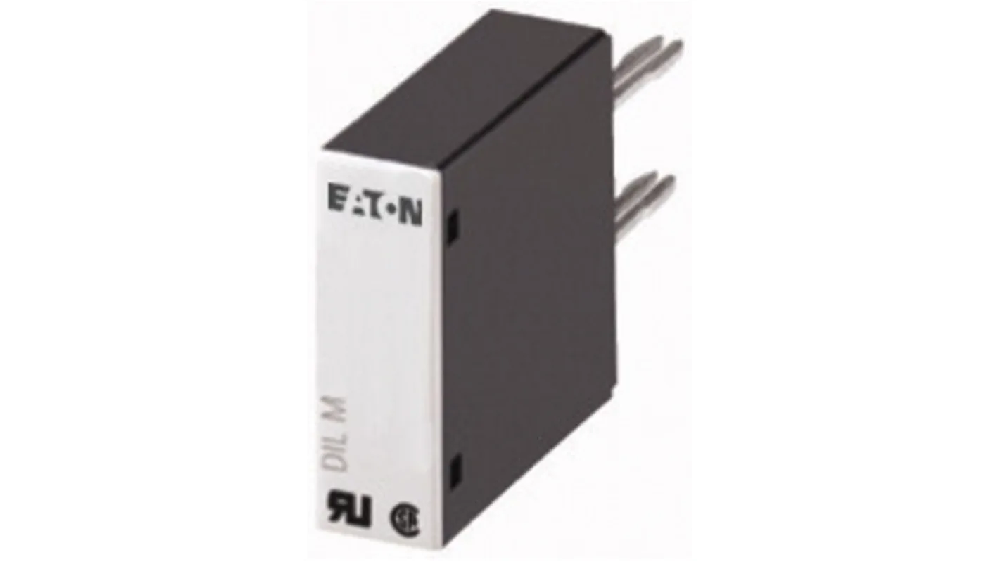

Eaton DILM12-XSPV240 Контакторы Защитник от перенапряжения Варисторный подавляющий

Eaton DILM12-XSPV240 представляет собой критическую интеграцию надежной технологии контактора и сложной функции защиты от перенапряжения, специально разработанной для защиты чувствительных схем управления от повреждающих переходных напряжений. Это инновационное устройство сочетает в себе контактор DILM12 со встроенным варисторным подавляющим, создавая всеобъемлющее решение для приложений, где электрический шум и пики напряжения являются постоянной угрозой эксплуатационной надежности. Благодаря беспрепятственной интеграции варистора оксида металла непосредственно в цепочку катушки контактора, этот блок активно зажимает переходные перенапряжения, тем самым защищая катушку контактора от деградации изоляции и преждевременного сбоя. Эта двойная конструкция не только повышает долговечность самого контактора, но и способствует общей стабильности и шумности всей системы управления, что делает ее незаменимым компонентом в промышленной автоматизации, системах HVAC и центрах управления двигателем.

1.Обзор продукта и оперативный принцип

Eaton DILM12-XSPV240 является специализированной версией проверенной серии контакторов DILM, дополненной интегрированным модулем подавления напряжения. В своей основе устройство функционирует как стандартный электромеханический контактор, используя электромагнитную катушку для механического открытия и закрытия контактов питания для управления электрическими нагрузками. Основной особенностью этой модели является его интегрированный супрессор варистора, зависимый от напряжения резистор, который защищает рабочую катушку контактора. В нормальных условиях напряжения варистор демонстрирует очень высокое сопротивление, эффективно действуя как открытая схема и оставаясь пассивным в системе. Однако, когда возникает всплеск напряжения или переходный скок и превышает напряжение зажима варистора, его сопротивление мгновенно падает до очень низкого значения. Это действие создает кратковременный путь с низким импедансом, который отвлекает вредный напряженный ток от деликатных обмоток катушки, безопасно рассеивая энергию в виде тепла и ограничивая напряжение через катушку до безопасного уровня.

Этот принцип работы имеет решающее значение для смягчения двух основных режимов сбоя в контакторах: выгорания катушки и контактной сварки. Элемент защиты от перенапряжения конкретно обращается к первому, предотвращая импульсы высокого тока, которые могут перегреться и разрушить изоляцию катушки. Интегрированный характер этого решения устраняет необходимость внешних модулей подавления, которые часто могут быть забыты во время установки или обслуживания, или неправильно проводятся, обеспечивая тем самым гарантированную защиту и упрощая весь процесс проектирования и установки панелей управления.

2.Технические характеристики и характеристики производительности

DILM12-XSPV240 характеризуется набором точных электрических и механических параметров, определяющих его сферу применения. Устройство предназначено для стандартного напряжения катушки 240 В переменного тока, что является номинальным рабочим напряжением для электромагнитного привода. Интегрированный варисторный подавляющий калибрируется с определенным максимальным непрерывным рабочим напряжением и напряжением зажима, которое диктует порог, при котором он начинает проводить. Ключевые показатели производительности включают в себя высокий номинальный импульсный ток, который определяет максимальный однократный напряженный ток, который подавляющий может обрабатывать без деградации, и надежную способность поглощения энергии, измеряемую в джульях, указывающую на его способность рассеивать тепло, генерируемое в результате переходных событий.

Компонент контактора сам по себе номинален для конкретного рабочего тока, обычно соответствующего спецификациям серии DILM12 для приложений переключения питания. Механическая выносливость оценивается на миллионы операций, цифра, которая значительно поддерживается наличием защиты от перенапряжения, которая предотвращает механический удар и изоляционное напряжение, вызванное пиками напряжения во время заряжения катушки и деэнергетизации. Устройство соответствует соответствующим международным стандартам как для контакторов, так и для устройств защиты от перенапряжения, включая IEC/EN 60947-4-1 и IEC 61643-11, обеспечивая проверенный уровень безопасности и производительности. Компактная, модульная конструкция позволяет простую монтаж на стандартных рельсах DIN, а блок разработан для широкого диапазона температур окружающей среды, что делает его подходящим для требовательных промышленных сред.

Особенности 3.Design и детали строительства

Архитектура защиты интегральной схемы

Наиболее важной конструкционной особенностью DILM12-XSPV240 является монолитная интеграция варисторного подавляющего напрямую через терминалы рабочей катушки. Эта архитектура намного превосходит внешние методы подавления, потому что она обеспечивает гарантированное решение с нулевой проводкой. Варистор, обычно спеченный керамический диск оксида металла, надежно размещается в общем корпусе контактора, защищая его от физического повреждения и загрязнителей окружающей среды. Эта конструкция гарантирует, что защитный компонент всегда находится в правильной электрической конфигурации - параллельно катушке - без полагаться на конструктора панелей или технического обслуживания для его правильной установки.

Мощная электромеханическая конструкция

База контактора построена для долгосрочной надежности в суровых условиях. Электромагнитная система использует форматор катушки с точной формой и высококачественные медные обмотки. Ядро изготовлено из ламинированной стали с низкими потерями для обеспечения эффективной и тихой работы. Основные контакты часто изготовлены из оксида серебра-кадмия или других дугоустойчивых материалов, размещенных в дуговом шлюзе, предназначенном для быстрого и эффективного угасения дуги. Вся сборка заключена в самотушающийся пластиковый материал, который обеспечивает высокую диэлектрическую прочность и устойчивость к обычным промышленным химическим веществам, маслам и пыли. Эта прочная конструкция в сочетании с интегрированным защитником от перенапряжения создает устройство, которое исключительно устойчиво к электрическим и механическим напряжениям повседневной работы.

4.Основные области применения и промышленные решения

Eaton DILM12-XSPV240 играет решающую роль в широком спектре приложений, где надежность схемы управления имеет первостепенное значение. В промышленных центрах управления двигателем он используется для запуска и остановки двигателей для насосов, вентиляторов и компрессоров. В этих условиях переходные напряжения распространены из-за переключения больших индуктивных нагрузок или коммунальных событий. Интегрированный подавляющий варистор обеспечивает, чтобы катушка контактора не стала жертвой этих электрических нарушений, тем самым предотвращая неожиданные отключения двигателя и простоя производства.

Еще одно основное применение - в системах отопления, вентиляции и кондиционирования воздуха для коммерческих зданий. Эти системы часто имеют контакторы, управляющие компрессорными блоками и большими двигателями вентилятора. Постоянное циклирование этих нагрузок, в сочетании с длинным проводом между панелями управления и полевыми устройствами, делает схемы управления очень восприимчивыми к индуцированным пикам напряжения. DILM12-XSPV240 обеспечивает надежную защиту, увеличивая среднее время между сбоями для всей системы управления HVAC. Кроме того, он широко используется в автоматизированных системах обработки материалов, упаковочных машинах и контроле промышленных процессов, где один сбой контактора может остановить сложную и дорогостоящую производственную линию, подчеркивая его ценность в поддержании общей эффективности оборудования.

5.Оперативные преимущества и экономические выгоды

Повышенная надежность системы и время работы

Основным эксплуатационным преимуществом включения защитника от перенапряжения непосредственно в контактор является резкое увеличение надежности схемы управления. Устранив сбои катушки, вызванные переходными переменами напряжения, DILM12-XSPV240 непосредственно сокращает незапланированные простои. Это критический экономический фактор в непрерывной промышленности и производстве в больших объемах, где потери производства на час простоя могут быть значительными. Устройство обеспечивает, чтобы контактор, фундаментальный компонент схемы переключения питания, оставался в эксплуатации в течение его предполагаемого срока службы.

Снижение общих затрат на владение и упрощенный дизайн

С экономической точки зрения это интегрированное решение снижает общую стоимость владения несколькими способами. Это устраняет необходимость приобретать, инвентаризировать и проводить отдельные модули подавления, экономяя затраты на компоненты, пространство для хранения и труд установки. Он также сокращает инженерное время, необходимое для конструкции панели управления, поскольку защита от перенапряжения предварительно разработана в стандартный компонент. С точки зрения технического обслуживания, это упрощает устранение неисправностей и управление запасными частями, поскольку техникам нужно только запасовать и заменить один, единый компонент вместо нескольких частей. Продолженный срок службы контактора, прямой результат защищенной катушки, еще больше снижает долгосрочные затраты на замену и способствует более устойчивой эксплуатации, генерируя меньше электронных отходов.

Часто задаваемые вопросы (FAQ)

Чем интегрированный супрессор варистора отличается от использования внешней схемы RC или диода?

Внешний RC (резистор-конденсатор) или диод на свободном колесе являются общими методами подавления переходных напряжений через индуктивную нагрузку, такую как катушка контактора. Диод очень эффективен при подавлении индуктивного отклика от катушек постоянного тока, но резко замедляет время выхода контактора, что может быть нежелательным. Снаббер RC работает как для переменного тока, так и для постоянного тока, но требует правильного размера и добавляет дополнительную проводку. Интегрированный супрессор варистора в DILM12-XSPV240 предлагает сбалансированное решение. Он обеспечивает надежную защиту катушек переменного тока без значительного задержки времени отпуска контактора, а его интегрированная природа гарантирует правильную установку и последовательную производительность без дополнительной инженерии или проводки.

Каков типичный срок службы интегрированного варистора и как это влияет на обслуживание контактора?

Супрессор варистора является твердотельным устройством с конечным сроком службы, которое потребляется переходными событиями. Каждый прилив, который он зажимает, слегка деградирует компонент. Однако высококачественные варисторы, такие как те, которые используются компанией Eaton, предназначены для того, чтобы выдерживать очень большое количество типичных промышленных переходных моментов в течение многих лет службы. Режим окончания срока службы варистора, как правило, является коротким замыканием, которое будет постоянно включать катушку, если это произойдет. Чтобы предотвратить это, устройство предназначено для безопасного сбоя. Цикл обслуживания самого контактора, как правило, не затрагивается; он остается основан на механическом износе и контактной эрозии. Варистор не требует обычного обслуживания, и его состояние обычно контролируется косвенно непрерывной надежной работой контактора.

Может ли этот контактор с интегрированной защитой от перенапряжения использоваться как в применении катушки переменного тока, так и постоянного тока?

Eaton DILM12-XSPV240 специально настроен для катушки переменного тока 240 В, как указано в номере модели. Технология подавляющего варистора по своей сути подходит для переменных схем. Для приложений, требующих катушки постоянного тока, более подходящим будет другой метод подавления, такой как интегрированный диод или отдельный модуль подавления постоянного тока. Важно выбрать модель контактора с типом напряжения катушки и подавления, которое точно соответствует источнику питания схемы управления, чтобы обеспечить надлежащую работу и эффективную защиту.

Какие последствия не использовать контактор от перенапряжения в шумной электрической среде?

Работа стандартного контактора без защиты от перенапряжения в среде с значительными переходными напряжениями может привести к нескольким негативным результатам. Наиболее распространенным является постепенная деградация и окончательный сбой катушки контактора. Изоляция на тонкой медной проводе катушки может разрушиться при повторном напряжении высокого напряжения, что приводит к сокращенным поворотам. Это увеличивает ток катушки, генерирует чрезмерное тепло и вызывает полное выгорание катушки, делая контактор неэксплуатационным. Это приводит к незапланированным простоям, дорогостоящим аварийным ремонтам и потребности в запасных частях. Кроме того, электрический шум от катушки может быть соединен обратно в проводку управления, что потенциально вызывает сбои в чувствительных устройствах, таких как программируемые логические контроллеры или датчики.
