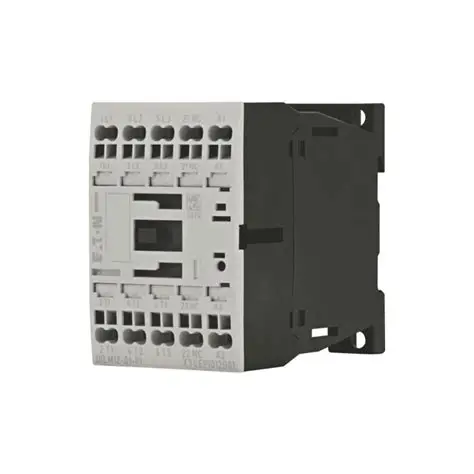

Eaton DILM12-01 Энергоэффективный DIN Rail AC Контактор 230V 50Hz

1 Введение и обзор продукта

Eaton DILM12-01 (230V50Hz, 240V60Hz) является отличным примером передовых технологий электрического управления, специально разработанных в качестве компактного, но мощного DIN-рельсового контактора для промышленных и коммерческих приложений. Как часть известной серии xStart C Eaton, этот контактор переменного тока обеспечивает надежную производительность в переключении и управлении электрическими схемами с его номинальным током 12 А и 3-полюсной конфигурацией. Дизайн контактора отражает приверженность Eaton созданию модульных, экономичных компонентов, которые упрощают установку при сохранении надежных эксплуатационных характеристик. Благодаря своим оптимизированным размерам для монтажа с высокой плотностью серия DILM12 удовлетворяет растущую потребность в компактных конструкциях панелей управления без ущерба для стандартов производительности или безопасности.

Эта конкретная модель работает с напряжением катушки 230 В переменного тока при 50 Гц или 240 В переменного тока при 60 Гц, что делает ее совместимой со стандартными промышленными напряжениями управления в различных регионах. Включение как вариантов монтажа DIN-рельсов, так и панелей обеспечивает гибкость для различных сценариев установки, от управляющих шкафов до промышленных машин. Как контактор переменного тока, он отличается в приложениях, требующих частых операций переключения, предлагая исключительную электрическую прочность и механическую долговечность, что приводит к снижению потребностей в обслуживании и общей стоимости владения. Дизайн продукта основан на богатом опыте Eaton в области управления двигателем и распределения энергии, включая функции, которые повышают надежность системы, упрощая при этом процедуры установки и обслуживания.

2 Технические характеристики и эксплуатационные параметры

Eaton DILM12-01 (230V50Hz, 240V60Hz) может похвастаться впечатляющими техническими характеристиками, которые делают его подходящим для широкого спектра промышленных приложений управления. При номинальном рабочем токе 12 А при 400 В переменного тока этот контактор может обрабатывать значительные электрические нагрузки при сохранении последовательной производительности. Устройство имеет три обычно открытых (NO) основных контакта плюс один обычно закрытый (NC) вспомогательный контакт, обеспечивающий как переключение питания, так и функциональность схемы управления в одном блоке. Эта конфигурация позволяет осуществлять прямое управление трехфазными нагрузками, предлагая при этом сигнал обратной связи для мониторинга системы или целей взаимоблокировки.

Электрические характеристики включают напряжение управления 230 В переменного тока при 50 Гц или 240 В переменного тока при 60 Гц, с напряжением изоляции 690 В, которое обеспечивает безопасную работу в различных электрических средах. Прочная конструкция контактора позволяет ему выдерживать значительные потоки, что делает его особенно подходящим для запуска двигателей. Механические спецификации показывают компактный формационный фактор, измеряющий приблизительно 45 мм в ширину, 68 мм в высоту и 125,2 мм в глубину, оптимизированный для экономичных установок на стандартных DIN-рельсах. Весом примерно 254 грамма контактор сохраняет легкий профиль, не жертвуя долговечностью или производительностью.

Рабочие границы DILM12-01 охватывают температурный диапазон от -25°C до +60°C, обеспечивая надежную работу в сложных условиях окружающей среды. Эта широкая температурная допустимость, в сочетании с соблюдением международных стандартов, делает этот контактор переменного тока адаптируемым к различным средам установки от фабричных этажей до электрических комнат. Техническая конструкция продукта подчеркивает не только эксплуатационные характеристики, но и безопасность, с четко обозначенными терминалами и соответствующими расстояниями оползания, которые способствуют безопасной эксплуатации на протяжении всего срока службы.

3 Особенности конструкции и детали строительства

3.1 Инновационное строительство и выбор материалов

Eaton DILM12-01 (230V50Hz, 240V60Hz) включает в себя сложную модульную конструкцию, которая является частью серии xStart C, позволяющую беспрепятственную интеграцию с другими компонентами в экосистеме Eaton. Этот модульный подход упрощает проектирование и обслуживание системы, обеспечивая при этом совместимость по всему ассортименту продуктов. Конструкция контактора использует высококачественные материалы, специально отобранные для электрической прочности и механической устойчивости, включая прочные термопластические корпусы, которые обеспечивают защиту от факторов окружающей среды, обеспечивая при этом долгосрочную надежность. Винтовые терминальные соединения предлагают безопасные варианты проводки, которые поддерживают целостность даже в условиях вибрации, распространенных в промышленных средах.

Внутренне контактор оснащен оптимизированной электромагнитной системой, которая обеспечивает эффективную работу с низким энергопотреблением и минимальным производством шума. Конструкция включает в себя движущиеся детали с точной конструкцией, которые уменьшают механический износ, способствуя увеличению срока службы устройства. Технология двойного разрыва контакта повышает производительность переключения и подавление дуги, в то время как контактный материал на основе серебра обеспечивает отличную электропроводность и сопротивление сварке. Эти конструкционные особенности совместно обеспечивают, что этот DIN Rail Contactor обеспечивает последовательную производительность на протяжении всего его механического срока службы миллионов операций, что делает его надежным компонентом в критических приложениях управления.

3.2 Компоненты безопасности и контроля

Интегрированные функции безопасности: DILM12-01 включает в себя передовые камеры гашения дуги, которые эффективно гасят электрические дуги во время перерыва цепи, повышая безопасность и защищая контакты от чрезмерной эрозии. Эта конструкция значительно улучшает электрическую выносливость контактора, особенно при переключении индуктивных нагрузок, таких как двигатели или трансформаторы.

Вспомогательный контакт управления: включение обычно закрытого вспомогательного контакта обеспечивает ценную гибкость для приложений схемы управления. Этот вспомогательный контакт может быть использован для электрического блокирования, указания состояния или обратной связи схемы управления, расширяя функциональность контактора за рамки простого переключения питания.

Переходное подавление: Хотя в основном предназначено для работы переменного тока, контактор включает встроенные электрические функции подавления шума, которые минимизируют электромагнитные помехи, обеспечивая совместимость с чувствительным электронным оборудованием в той же электрической среде.

Визуальное указание состояния: конструкция контактора включает в себя механические индикаторы положения, которые позволяют быстро визуально подтвердить состояние контактора, облегчая процедуры устранения неполадок и технического обслуживания без необходимости в дополнительном оборудовании для мониторинга.

4 Преимущества производительности и эксплуатационные преимущества

Eaton DILM12-01 (230V50Hz, 240V60Hz) обеспечивает значительные преимущества производительности, которые переводятся в ощутимые преимущества для пользователей. Высокая электрическая выносливость контактора позволяет ему выдерживать частые операции переключения без ухудшения производительности, что делает его идеальным для приложений с регулярными циклами запуска и остановки. Эта долговечность непосредственно способствует снижению потребностей в техническом обслуживании и снижению общей стоимости владения на протяжении всего срока службы продукта. Низкое потребление энергии электромагнитной операционной системы минимизирует потребление энергии в схеме управления, что приводит к улучшению общей эффективности системы и снижению эксплуатационных затрат, особенно в установках с несколькими контакторами.

Эксплуатационные преимущества включают исключительную надежность переключения даже в сложных условиях, благодаря оптимизированной системе контактов, которая обеспечивает последовательную работу на протяжении всего срока эксплуатации продукта. Быстрое время реакции контактора облегчает точное управление подключенным оборудованием, в то время как тихая работа уменьшает окружающий шум в рабочей среде. Вибрационестойкая конструкция поддерживает стабильную работу даже в приложениях с значительными механическими вибрациями, предотвращая непреднамеренные отключения или эксплуатационные проблемы. Эти характеристики производительности делают этот контактор переменного тока особенно ценным в приложениях, где надежность и последовательная работа имеют решающее значение для непрерывности процесса.

Экологическая устойчивость DILM12-01 еще больше повышает его эксплуатационные преимущества, при этом устойчивость к изменениям температуры и влажности обеспечивает стабильную работу в различных средах установки. Международные сертификации контактора и соответствие соответствующим стандартам обеспечивают гарантию его характеристик безопасности и производительности, в то время как универсальная конструкция напряжения катушки, учитывающая как операции 230 В/50 Гц, так и операции 240 В/60 Гц, упрощает управление запасами для организаций, работающих в различных электрических системах.

5 Области применения и промышленные решения

Eaton DILM12-01 (230V50Hz, 240V60Hz) находит применение в различных секторах из-за его универсальных характеристик производительности и прочной конструкции. В системах промышленной автоматизации этот DIN Rail Contactor служит фундаментальным компонентом в центрах управления двигателем, конвейерных системах и управлении станками, где его надежная возможность переключения обеспечивает бесперебойную работу производственного оборудования. Компактные размеры контактора делают его особенно подходящим для установок панелей управления высокой плотностью, максимизируя использование пространства при сохранении доступности для обслуживания. Включение как главных, так и вспомогательных контактов позволяет сложные схемы управления без необходимости дополнительных компонентов, упрощает конструкцию системы и снижает затраты на установку.

Для коммерческих приложений и автоматизации зданий DILM12-01 обеспечивает надежное управление оборудованием HVAC, насосными системами и управлением освещением. Совместимость контактора со стандартными напряжениями управления и энергоэффективной работой делает его хорошо подходящим для этих приложений, где эксплуатационная надежность и энергосбережение имеют первостепенное значение. В оборудовании для переработки материалов, таком как краны, подъемники и автоматизированные направляемые транспортные средства, сопротивление вибрации контактора и последовательная производительность в условиях частых циклов обеспечивают надежную работу в этих требовательных приложениях. Особенности безопасности, включая безопасную электрическую изоляцию и эффективное подавление дуги, делают этот контактор переменного тока подходящим для приложений, где эксплуатационная безопасность является основной проблемой.

Контактор также отличается в системах возобновляемой энергии, особенно в солнечных электростанциях, где он контролирует распределение электроэнергии и сегменты системы. Его способность справляться с конкретными требованиями этих приложений, в сочетании с его международными сертификатами, делает его предпочтительным выбором для системных интеграторов. Кроме того, модульная конструкция продукта облегчает прямую интеграцию с другими компонентами Eaton, создавая согласованные решения управления, которые упрощают процедуры обслуживания и устранения неисправностей в различных отраслях промышленности.

6 Интеграция и установка систем

6.1 Процедуры монтажа и подключения

Eaton DILM12-01 (230V50Hz, 240V60Hz) предназначен для прямой интеграции в электрические системы, с несколькими вариантами монтажа, которые включают как DIN рельсы, так и конфигурации монтажа панелей. Для монтажа DIN-рельса контактор имеет конструкцию, которая позволяет быстро монтировать без дополнительных инструментов, значительно сокращая время установки в сборке панели управления. Стандартизированные размеры обеспечивают надлежащее расстояние для рассеивания тепла и электрического размещения, в то время как четко обозначенные терминалы облегчают правильные соединения проводки. Конструкция винтового терминала обеспечивает безопасные соединения как для электрических, так и для управляющих схем, вмещая диапазон размеров провода, соответствующий номинальному току контактора.

При установке контактора надлежащее внимание уделяется электрическим пробелам и расстояниям, необходимым для поддержания стандартов безопасности и производительности. Следует соблюдать рекомендованные спецификации крутящего момента для терминальных соединений, чтобы обеспечить оптимальную проводность без повреждения компонентов контактора. Для проводки схемы управления интегрированный вспомогательный контакт предлагает гибкость для мониторинга системы и функций взаимного блокирования. Конструкция контактора включает в себя прозрачные крышки для защиты терминала, поддерживая при этом видимость точек соединения, облегчая инспекцию и техническое обслуживание. Эти функции установки в совокупности упрощают процесс интеграции, обеспечивая при этом надежную долгосрочную работу этого DIN Rail Contactor в различных электрических средах.

6.2 Техническое обслуживание и эксплуатационный мониторинг

Практика профилактического обслуживания: осуществление регулярных инспекций обслуживания повышает долговечность и надежность контактора DILM12-01. Ключевые мероприятия по техническому обслуживанию включают периодические проверки контактной эрозии, проверку механической работы и подтверждение надлежащей работы катушки. Модульная конструкция контактора облегчает эти проверки без необходимости полного удаления из установки.

Экологические соображения: степень защиты IP20 контактора обеспечивает основную устойчивость к контакту с пылью и пальцами, но дополнительная защита корпуса может потребоваться в средах с чрезмерным воздействием пыли, влаги или химических веществ. Регулярная чистка внешней части контактора помогает поддерживать надлежащее рассеивание тепла и предотвращает накопление загрязнителей, которые могут повлиять на производительность.

Операционный мониторинг: интегрированные вспомогательные контакты могут использоваться для удаленного мониторинга состояния контактора, что позволяет автоматизировать отслеживание эксплуатационных циклов и облегчить стратегии прогнозного обслуживания. Эта возможность позволяет планировать обслуживание на основе фактического использования, а не фиксированных графиков, оптимизировать ресурсы обслуживания и предотвращать неожиданные сбои.

Распространенные показатели, такие как необычный звуковый шум во время эксплуатации или видимые признаки перегрева, могут сигнализировать о необходимости обслуживания или замены. Конструкция контактора включает в себя визуальные индикаторы состояния, которые помогают быстро диагностировать эксплуатационные проблемы, минимизируя время простоя во время процедур устранения неполадок.

7 Часто задаваемых вопросов (FAQ)

Q1: В чем основное различие между моделью DILM12-01 и другими контакторами той же серии?

DILM12-01 (230V50Hz, 240V60Hz) специально настроен с катушкой напряжения, оптимизированного для работы 230 В переменного тока при 50 Гц или 240 В переменного тока при 60 Гц, что делает его подходящим для стандартных промышленных напряжений управления во многих регионах. Эта модель имеет три основных обычно открытых контакта плюс один обычно закрытый вспомогательный контакт, обеспечивающий как переключение питания, так и функциональность схемы управления. Другие модели серии могут предлагать различные напряжения катушки, конфигурации контактов или специализированные функции для удовлетворения конкретных требований приложения.

Q2: Может ли этот контактор использоваться как для управления двигателем, так и для общих приложений переключения мощности?

Да, Eaton DILM12-01 достаточно универсальный для обработки как управления двигателем, так и общих приложений переключения мощности. С номинальным рабочим током 12А и надежной конструкцией контакта он может выдерживать потоки, связанные с запуском двигателя, обеспечивая при этом надежную производительность для сопротивляющих и осветительных нагрузок. Конструкция контактора включает в себя эффективное подавление дуги, что делает его подходящим для различных типов нагрузки, хотя конкретные соображения приложения должны включать характеристики нагрузки и частоту переключения.

Q3: Каковы ключевые преимущества использования DIN рельсового контактора, такого как DILM12-01?

Монтаж DIN на рельсах предлагает несколько значительных преимуществ, включая сокращение времени установки, упрощение обслуживания и последовательное выравнивание компонентов в панели управления. Стандартизированная система монтажа позволяет легко интегрироваться с другими компонентами DIN-рельсов, такими как реле перегрузки, выключатели и терминалы. Такой подход также облегчает прямую замену или переконфигурацию систем управления по мере изменения требований, сведя к минимуму время простоя во время модификаций.

Q4: Как вспомогательный контакт улучшает функциональность этого контактора?

Интегрированный обычно закрытый вспомогательный контакт значительно расширяет функциональность контактора, предоставляя сигнал обратной связи состояния, который может быть использован для блокировки схемы управления, удаленного указания или мониторинга системы. Этот вспомогательный контакт позволяет более сложные схемы управления без необходимости дополнительных внешних компонентов, упрощая конструкцию системы и снижая затраты на установку. Вспомогательная схема может быть использована для указания положения контактора, обеспечения электрического взаимного блокирования между устройствами или интерфейса с программируемыми логическими контроллерами для автоматизированного мониторинга системы.

Q5: Какие условия окружающей среды подходят для установки этого контактора?

DILM12-01 предназначен для надежной работы в температурном диапазоне от -25 ° C до + 60 ° C, что делает его подходящим для большинства промышленных и коммерческих сред. Контактор должен быть установлен в местах, где относительная влажность остается в стандартных промышленных пределах и где воздействие чрезмерной пыли, влаги или коррозионной атмосферы минимизируется. Для сложных условий может потребоваться дополнительная защита корпуса для поддержания долгосрочной надежности и производительности.
