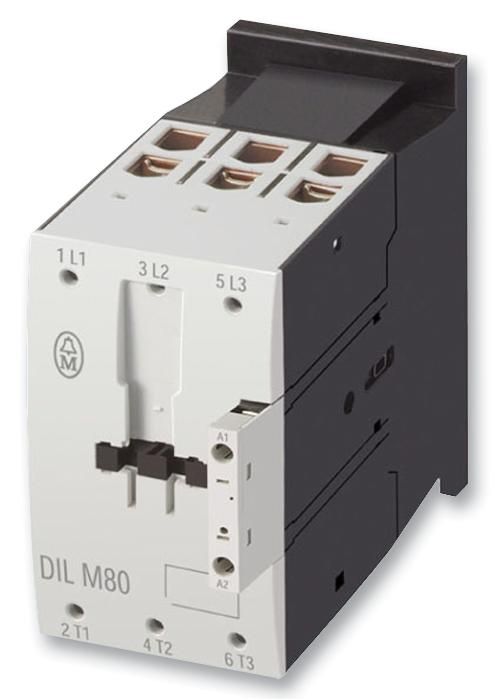

Eaton DILM80 80A 3-полюсный стартер двигателя переменного тока с защитой от перегрузки

Eaton DILM80 является краеугольным компонентом в промышленных системах управления двигателем и распределения энергии, воплощая конструкцию, ориентированную на надежность, безопасность и длительный срок службы. Как 3-полюсный контактор переменного тока, это в основном электрический переключатель, предназначенный для создания или слома цепи питания для нагрузки, чаще всего электрических двигателей. Эта конкретная модель разработана для схем управления с напряжением 230 В 50 Гц и 240 В 60 Гц, что делает ее универсальным решением для широкого спектра промышленных и коммерческих приложений. Работая в качестве ключевого элемента в сборке стартера двигателя, DILM80 работает в тандеме с реле перегрузки, чтобы обеспечить всеобъемлющее решение для запуска, остановки и защиты двигателей переменного тока. Его надежная конструкция обеспечивает последовательную производительность при переключении высокотоковых нагрузок, способствуя эксплуатационной безопасности и эффективности автоматизации машин в различных секторах, от производства и обработки материалов до систем HVAC и очистки воды.

1.Обзор продукта и функциональный принцип

Eaton DILM80 является членом известной серии контакторов DILM, предназначенных для прямого управления трехфазными двигателями переменного тока и другими мощными нагрузками. Основным принципом его работы является электромагнитное задействование. Когда напряжение управления применяется к катушке контактора, оно генерирует магнитное поле, которое тянет движимое ядро, механически закрывая основные контакты питания. Это действие завершает трехфазную схему, позволяя току потокать в двигатель. При деэнергетизации катушки пружинный механизм возвращает движимое ядро в его первоначальное положение, заставляя основные контакты открываться и безопасно перерывать питание. Эта фундаментальная функция изготовления и разрыва является основой всех операций запуска и остановки двигателей.

В контексте стартера двигателя контактор DILM80 служит компонентом переключения. Как правило, он сочетается с реле тепловой перегрузки, которое обеспечивает необходимую защиту от повреждения двигателя от чрезмерного тока, вызванного перегрузками или фазными сбоями. Вся сборка предназначена для простой монтажи на стандартной DIN-рельсе, упрощая установку и обслуживание. DILM80 характеризуется своими компактными размерами, которые помогают сэкономить место в панелях управления, и его способностью обрабатывать высокие потоки, связанные с запуском двигателя, обеспечивая надежную работу в течение миллионов механических циклов.

2.Технические спецификации и данные о производительности

DILM80 определяется всеобъемлющим набором технических параметров, которые диктуют его диапазон применения. Он номинален для номинального рабочего тока, обычно до 80 А в категории использования AC-3, которая охватывает запуск и остановку двигателей в клетке для белок. Номинальное рабочее напряжение составляет 690 В переменного тока, что делает его подходящим для общих трехфазных промышленных систем электроэнергии. Напряжение катушки управления, как указано для этой модели, предназначено для 230 В 50 Гц и 240 В 60 Гц, что позволяет его напрямую управлять стандартными трансформаторами управления или выходами ПЛК во многих регионах.

Электрическая выносливость является критическим показателем производительности, при этом DILM80 оценивается для большого количества рабочих циклов, часто в миллионах, в условиях номинальной нагрузки. Его механическая прочность еще выше, демонстрируя прочность его конструкции. Контактор имеет компактную конструкцию, которая соответствует международным стандартам по размерам, облегчая легкую замену и взаимодействие. Он также обладает высокой способностью выдерживать ток короткого замыкания, что позволяет ему оставаться нетронутым в случае неисправности ниже потока, пока не работает защитный выключатель. Продукт имеет глобальные сертификаты, такие как UL, CSA и CE, подтверждающие его соответствие международным стандартам безопасности и производительности.

Особенности 3.Design и детали строительства

Пробильная конструкция и система тушения дуги

Eaton DILM80 построен для долговечности и надежности в требовательных условиях. Корпус изготовлен из высококачественного, самогасящего термопластического материала, который обеспечивает отличную механическую прочность и устойчивость к отслеживанию. Основные контакты обычно изготовлены из оксида серебра-кадмия или аналогичного продвинутого материала, который обеспечивает отличную устойчивость к сварке и эрозии от электрической дуги. Ключевой особенностью любого мощного 3-полюсного контактора переменного тока является его дуговый шлюз, а DILM80 оснащен эффективной системой угасения дуги деионов. Эта система использует металлические пластины для разделения, охлаждения и тушения электрической дуги, которая формируется, когда контакты открываются под нагрузкой, обеспечивая быстрое перерыв тока и защищая контакты от чрезмерного износа.

Модульность и гибкость вспомогательного контакта

Значительным преимуществом дизайна DILM80 является его модульность. Его можно легко оснащать различными вспомогательными контактными блоками. Эти блоки, доступные в обычно открытых и обычно закрытых конфигурациях, обеспечивают дополнительные контакты, которые механически связаны с работой основного контактора. Эти вспомогательные контакты необходимы для строительства взаимоблокирующих схем, сигнализации статуса контактора программируемым логическим контроллерам (ПЛК) или управления индикаторами, тем самым улучшая общую функциональность системы управления без необходимости в дополнительном пространстве или сложной проводке.

Дизайн и обслуживание терминала

Контактор разработан с удобными для пользователя терминалами типа зажима, которые облегчают безопасные и надежные проводные соединения. Эти терминалы часто предназначены для приема различных размеров проводов и могут быть легко доступны со стандартными инструментами, сокращая время установки. Некоторые версии могут также иметь прозрачные крышки, которые позволяют визуально осмотреть основные контакты без демонтажа блока, что является ценной особенностью для профилактического обслуживания и устранения неполадок.

4.Основные области применения и промышленные решения

3-полюсный контактор переменного тока Eaton DILM80 широко используется в качестве критического компонента в центрах управления двигателем (MCC) для управления насосами, вентиляторами, компрессорами и конвейерами на промышленных предприятиях. Его надежность имеет решающее значение для автоматизированных производственных линий, где незапланированные простои могут привести к значительным финансовым потерям. В коммерческом строительном секторе это рабочая лошадь в системах HVAC, управляющая компрессорами и вентиляторами в холодильниках, блоках обработки воздуха и охлаждающих башнях, способствуя эффективному контролю климата.

Помимо запуска двигателя, DILM80 также используется в приложениях распределения энергии, таких как переключение конденсатора для коррекции коэффициента мощности и автоматические переключатели передачи для систем питания в режиме ожидания. Его прочная конструкция делает его подходящим для тяжелых применений, таких как управление краном, эскалаторы и промышленные машины, где частые запуски и остановки являются общими. Конфигурация стартера двигателя, сочетающая DILM80 с реле перегрузки, обеспечивает полное и компактное решение для OEM (производителей оригинального оборудования) строительных машин для упаковочной, пищевой и напитковой промышленности и воды / сточных вод.

5.Оперативные преимущества и экономические выгоды

Повышенная надежность системы и сокращение времени простоя

Основным эксплуатационным преимуществом Eaton DILM80 является его доказанная надежность. Высококачественные материалы и точная инженерия приводят к контактору, который может выдержать миллионы операций, минимизируя риск сбоя. Это непосредственно приводит к увеличению времени работы машины и снижению затрат на обслуживание. Чёткая маркировка терминалов и простота добавления вспомогательных контактов также сокращают время, необходимое для установки и модификации, что приводит к снижению затрат на труд.

Соблюдение энергоэффективности и безопасности

Современные контакторы, такие как DILM80, разработаны с учетом энергоэффективности. Схемы катушки оптимизированы для низкого энергопотребления, снижая эксплуатационные затраты системы управления. Кроме того, механизм контакта с положительным приводом и надежное угасение дуги повышают безопасность эксплуатации, обеспечивая четкое состояние контакта и содержащие электрические дуги. Соблюдение международных стандартов гарантирует, что компонент соответствует строгим требованиям безопасности, что имеет важное значение для защиты как персонала, так и оборудования.

Часто задаваемые вопросы (FAQ)

В чем главное различие между контактором и стартером двигателя?

3-полюсный контактор переменного тока, такой как Eaton DILM80, является электромагнитным выключателем, предназначенным для обработки высокотоковых нагрузок, и его единственной функцией является открытие и закрытие цепи питания. Стартер двигателя является более полным функциональным блоком, который включает в себя контактор в качестве элемента переключения ядра, плюс решающее добавление реле перегрузки. Реле перегрузки обеспечивает специальную защиту двигателя от перегрева из-за чрезмерного тока от перегрузки или потери фазы, которую один контактор не обеспечивает.

Можно ли DILM80 использовать как для систем питания 50 Гц, так и для систем питания 60 Гц?

Да, указанная модель DILM80 с катушкой, номинальной для 230V 50Hz / 240V 60Hz, предназначена для совместимости с обеими общими частотами питания. Этот двойный рейтинг обеспечивает значительную гибкость для оборудования, которое может быть развернуто в разных географических регионах или в объектах с разными источниками питания. Однако всегда важно проверить конкретную маркировку напряжения катушки на самом контакторе, чтобы убедиться, что она соответствует доступному напряжению питания управления.

Какова значимость категории использования АС-3?

Категория использования AC-3 является стандартизированной классификацией, определенной стандартом IEC. Он определяет обязанность переключительного устройства для "запуска двигателей в клетке для белок и выключения во время работы". По сути, это означает, что контактор номинально выдерживает высокий ток (обычно в 6-10 раз полный нагрузочный ток), который возникает, когда двигатель запускается, и он также способен сломать полный нагрузочный ток двигателя, как только он достигает скорости. Это наиболее распространенный рейтинг для загрузки двигателей общего назначения.

Как выбрать правильное реле перегрузки для пары с контактором DILM80?

Реле перегрузки должно быть выбрано на основе полного нагрузочного тока (FLC) двигателя, который он предназначен для защиты. Eaton предлагает ряд сопоставимых реле перегрузки, специально разработанных для установки непосредственно на контакторы серии DILM. Выбор включает в себя выбор реле, диапазон регулирования тока которого включает FLC двигателя. Правильная координация между разрывной способностью контактора и характеристиками выключения реле обеспечивает полную и безопасную защиту двигателя.

Какое обслуживание требуется для контактора, такого как DILM80?

Техническое обслуживание обычно минимальное, но важно для долгосрочной надежности. Это включает в себя периодические визуальные осмотры на признаки физического повреждения или перегрева (изменение цвета). Контактор должен быть деэнергетизирован, и контакты могут быть проверены на предмет чрезмерной эрозии или сварки; Некоторые версии имеют прозрачные крышки для этой цели. Держание устройства чистым и свободным от чрезмерной пыли и влаги также имеет решающее значение. Рекомендуется следовать графикам технического обслуживания, изложенным в официальной документации Eaton.
