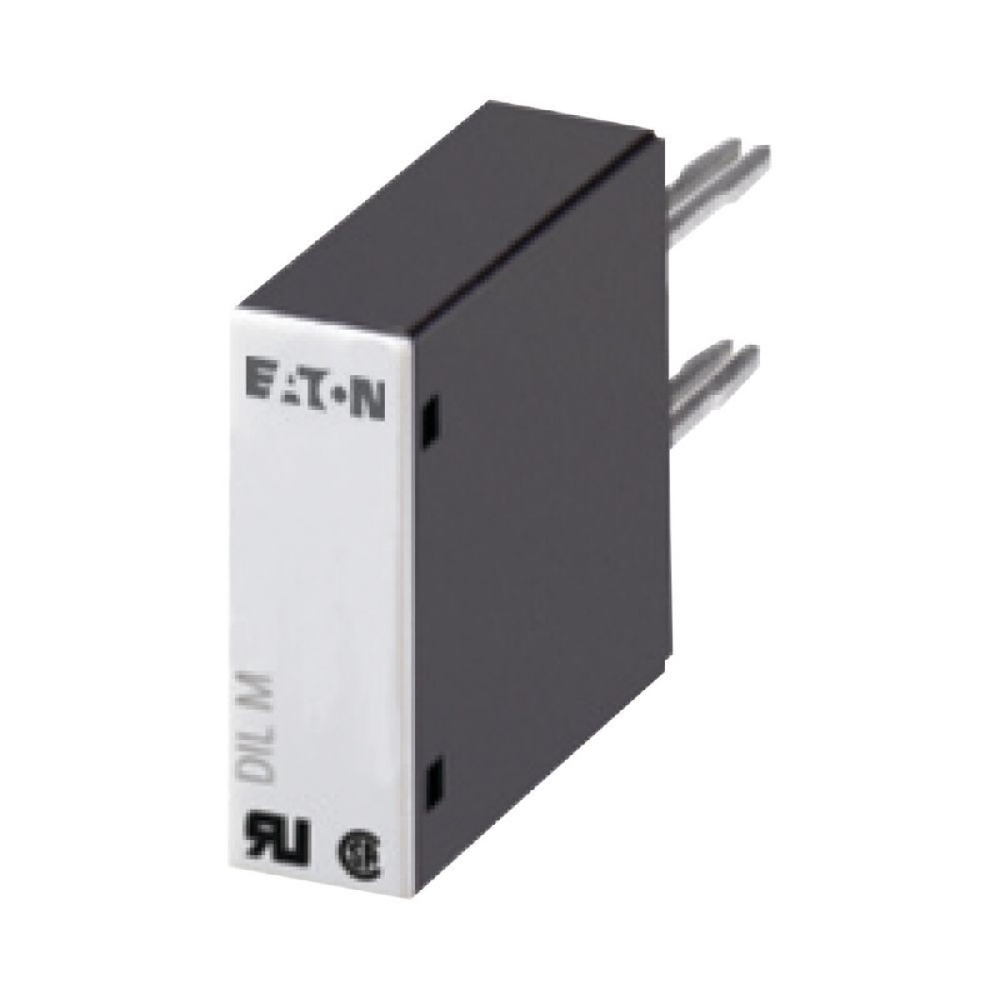

Eaton DILM95-XSPV240 240V Варисторный контактор Абсорбирующий защитник от перенапряжения

Eaton DILM95-XSPV240 - это специализированный контакторный защитник от перенапряжения, разработанный для защиты чувствительных компонентов управления от повреждающих переходных напряжений. Это устройство использует надежный механизм Varistor Surge Absorber, предназначенный для защиты катушек контактора и других индуктивных нагрузок от пиков напряжения, которые обычно возникают во время операций переключения. Эффективно зажимая переходные перенапряжения и отвлекая напряженные токи от критических компонентов, этот защитник обеспечивает рабочую стабильность и значительно продлевает срок службы электрооборудования. Его специфическая конструкция для интеграции с серией контакторов DILM Eaton делает его необходимым компонентом для повышения надежности системы в промышленной автоматизации, центрах управления двигателем и системах распределения энергии.

1.Обзор продукта и основные технологии

Eaton DILM95-XSPV240 функционирует в качестве жизненно важного защитного аксессуара в схемах управления двигателем и переключения питания. Этот контакторный защитник от перенапряжения работает по принципу переменного сопротивления, характеристике, центральной для его технологии Varistor Surge Absorber. Основным компонентом является металлоксидный варистор (MOV), обладающий нелинейным отношением напряжения и тока. В нормальных условиях работы, с уровнями напряжения ниже его порога, варистор поддерживает состояние высокого импеданса, эффективно действуя в качестве открытой схемы и привлекая минимальный ток утечки. Это позволяет катушке контактора работать без каких-либо помех. Однако, когда возникает всплеск напряжения и превышает напряжение зажима варистора, устройство мгновенно переключается в состояние с очень низким импедансом, создавая контролируемый путь короткого замыкания, который отвлекает вредную переходную энергию от катушки контактора и безопасно в путь наземления.

Эта конкретная модель разработана в качестве плагинного аксессуара для контакторов серии DILM Eaton, особенно совместимой с моделями DILM40 по DILM95, обеспечивая беспрепятственную интеграцию без необходимости сложных модификаций проводки. Конструкция плагина упрощает процедуры установки и обслуживания, гарантируя при этом идеальную электрическую и механическую совместимость. Прибор предназначен для непрерывной работы в системах с напряжением управления в диапазоне от 130 до 240 вольт переменного тока, охватывающих общие промышленные напряжения схемы управления. Конструкция включает в себя прочные материалы, способные выдерживать электрические напряжения и условия окружающей среды, обычно встречающиеся в промышленных условиях, включая производственные заводы и системы управления процессом, где широко используются контакторы.

2.Технические спецификации и параметры производительности

Варисторный абсорбитор DILM95-XSPV240 характеризуется четко определенным набором электрических и эксплуатационных параметров, которые диктуют границы его применения. Устройство имеет номинальный диапазон рабочего напряжения от 130 до 240 вольт переменного тока, что делает его подходящим для однофазных схем управления, обычно встречающихся в промышленных средах. Его производительность зажима напряжения точно калибрирована, чтобы активироваться при пороге чуть выше пика номинального напряжения питания, обеспечивая, чтобы он оставался неактивным во время нормальной работы, обеспечивая при этом быструю реакцию на события перенапряжения.

Термический рабочий диапазон этого контактора от перенапряжения охватывает от -25 градусов по Цельсию до + 60 градусов по Цельсию, гарантируя надежную производительность как в холодных условиях запуска, так и в теплых условиях электрического шкафа. Это широкое допустимость температуры имеет решающее значение для применений, подверженных сезонным изменениям окружающей среды или внутренней генерации тепла из плотно упакованных электрических компонентов. Физическая конструкция устройства компактна, с тонким формальным фактором, который позволяет установить без потребления дополнительного DIN рельсового пространства, важное соображение в плотно населенных панелях управления. Конкретные размеры облегчают бок о бок установку с контакторами без вмешательства в соседние компоненты или проводные каналы. Электрически, подавляющий демонстрирует быстрое время ответа, переходя от высокого к низкому импедансу в течение наносекунд, тем самым ограничивая пик напряжения, видимый защищенной катушкой контактора, до безопасного уровня.

Особенности 3.Design и детали строительства

Передовая технология варистора и состав материала

Сердце защитной способности DILM95-XSPV240 заключается в его продвинутом элементе Varistor Surge Absorber. Металлооксидный варистор сформулирован из керамического состава зерен оксида цинка с точными добавками допингов, создавая многосоединительное полупроводниковое устройство, которое демонстрирует предсказуемые характеристики разрыва. Этот состав позволяет устройству обрабатывать высокие номинальные напряженные токи, сохраняя при этом стабильную производительность зажима на протяжении всего срока службы. Корпус изготовлен из высококачественного, самогасящего термопластического материала, который обеспечивает отличную диэлектрическую прочность, ударную устойчивость и защиту от проникновения пыли и влаги. Внутренние электрические соединения предназначены для обеспечения низких индуктивных путей, что имеет решающее значение для эффективной обработки быстро растущих переходных напряжений без ограничений производительности, связанных с импедансом.

Подключение и интеграция системы

Особенностью этого защитника от перенапряжения является его специальная система подключения, разработанная специально для контакторов серии Eaton DILM. Этот интерфейс устраняет необходимость в дополнительной проводке между супрессором и терминалами катушки контактора, сокращая время установки и потенциальные ошибки подключения. Конструкция плагина обеспечивает правильную поляризацию и безопасное механическое крепление, поддерживая надежную работу даже в условиях высокой вибрации. Компактный формационный фактор разработан так, чтобы точно соответствовать профилю контактора, поддерживая общие размеры комбинированного блока и сохраняя оригинальный монтажный след. Дизайн также включает в себя визуальные индикаторы или механические флаги в некоторых вариантах, чтобы обеспечить быстрое подтверждение правильной установки, повышение эффективности обслуживания и устранения неполадок.

4.Спектр применения и реализация промышленности

Основное применение защитника от перенапряжений varistor Eaton DILM95-XSPV240 заключается в схемах, управляющих индуктивными нагрузками, где перенапряжения переключения представляют серьезную угрозу долгому сроку службы оборудования. В системах промышленной автоматизации эти устройства защищают катушки контактора в центрах управления двигателем, программируемые выходные модули логического контроллера (ПЛК) и реле управления от пиков напряжения, генерируемых при деэнергетизации индуктивных нагрузок. Предотвращая разрыв изоляции и выгорание катушки, они уменьшают незапланированные простои и затраты на обслуживание производственных объектов, конвейерных систем и перерабатывающих заводов.

Устройство широко используется в коммерческих и промышленных системах управления зданиями, особенно в схемах управления HVAC, где контакторы управляют двигателями компрессора, двигателями вентилятора и двигателями насоса. Технология Varistor Surge Absorber защищает эти системы от переходных напряжений, происходящих как от операций переключения, так и от внешних источников, повышая общую надежность системы. Дополнительные приложения включают системы управления лифтом, управление краном и подъемником, управление промышленным освещением и системы распределения энергии - по сути любую среду, в которой электромеханические контакторы используются для операций переключения. Совместимость с конкретными моделями контакторов Eaton (DILM40 до DILM95) делает его особенно актуальным для производителей оригинального оборудования (OEM) и системных интеграторов, работающих со стандартизированными компонентами Eaton.

5.Оперативные преимущества и экономические выгоды

Улучшенная долговечность оборудования и сокращенное время простоя

Внедрение защиты от перенапряжения контактора DILM95-XSPV240 обеспечивает значительные экономические выгоды, значительно продлевая срок эксплуатации контакторов и других компонентов управления. Переходные напряжения, если они не контролируются, вызывают прогрессивную деградацию изоляции катушки через явление, известное как частичное разряд, что в конечном итоге приводит к сбою изоляции и выгоранию катушки. Зажимая эти транзиторы на безопасные уровни, варисторный абсорбитор перенапряжения предотвращает это кумулятивное повреждение, потенциально продлевая срок службы контактора в несколько раз. Это непосредственно приводит к снижению затрат на запасные части, снижению расходов на рабочую силу по обслуживанию и минимизации перерывов производства из-за неисправности оборудования.

Улучшенная надежность системы и подавление шума

Помимо защиты от катастрофического сбоя, это устройство подавления напряжения повышает общую надежность системы, предотвращая неисправность схем управления, вызванную электрическим шумом. Шпики напряжения иногда могут быть неправильно истолкованы как сигналы управления чувствительными электронными компонентами, что приводит к неправильному поведению или ложному запуску. DILM95-XSPV240 подавляет эти шипы в их источнике, обеспечивая более чистую энергию для катушек управления и уменьшая выбросы электромагнитных помех (EMI) от контактов переключения. Эта способность подавления шума особенно ценна в объектах, использующих чувствительное электронное оборудование, такое как датчики, системы связи и компьютерные системы управления, где электрический шум может поставить под угрозу целостность данных и точность сигнала.

Часто задаваемые вопросы (FAQ)

Каков фундаментальный принцип работы технологии варистора, используемой в этом поглотителе напряжения?

DILM95-XSPV240 использует металлоксидный варистор (MOV) в качестве основного защитного элемента. Этот компонент демонстрирует нелинейную характеристику напряжения-тока, поддерживая высокое сопротивление в нормальных условиях работы, но быстро переключается на очень низкое сопротивление, когда подвергается напряжению, превышающему его порог. Этот мгновенный переход (происходящий в течение наносекунд) создает путь короткого замыкания, который отвлекает энергию напряжения от защищенной катушки контактора, эффективно зажимая напряжение до безопасного уровня. Как только всплеск снижается, варистор автоматически возвращается в свое высокоимпедансное состояние, не требуя сброса или вмешательства.

Чем этот контакторный защитник от перенапряжения отличается от стандартной схемы RC?

В то время как оба устройства обеспечивают подавление перенапряжения, варисторный абсорбитор перенапряжения в DILM95-XSPV240 работает по принципу напряжения, в то время как RC-снуббер работает, поглощая энергию через емкостное хранение и сопротивляющее рассеивание. Защитник на основе варистора обычно предлагает более быстрое время ответа и лучшую производительность для короткодлительных, высокоамплитудных пиков напряжения. Напротив, RC-снуберы могут быть более эффективными для контроля скорости повышения напряжения (dv / dt) и уменьшения контактной дуги. Конструкция блока Eaton обеспечивает особую совместимость с контакторами серии DILM, устраняя проводные соединения, необходимые для дискретных компонентов RC.

Каковы ключевые соображения при выборе этой конкретной модели для приложения?

Основные критерии выбора включают совместимость с конкретной моделью контактора Eaton DILM (обеспечивая физическое и электрическое сопоставление), рабочее напряжение схемы управления (которое должно попасть в диапазон 130-240 В переменного тока этого устройства) и условия окружающей среды (особенно экстремальные температуры). Кроме того, следует учитывать тяжесть среды перенапряжения; Приложения с частыми или высокоэнергетическими переходами могут воспользоваться дополнительной защитой, несмотря на наличие этого устройства. Ограничения физического пространства вокруг контактора также должны быть проверены, чтобы обеспечить, что модуль подавляющего устройства может быть установлен без помех.

Требует ли это устройство защиты от перенапряжения периодических испытаний или замены?

Защитники от перенапряжения на основе варисторов имеют ограниченный срок службы, определяемый количеством и энергетическим содержанием перенапряжений, которые они поглощают. Хотя обычно не предусматриваются регулярные испытания, рекомендуется заменить блок после того, как он подвергся известному крупному перенапряжению или в рамках профилактического обслуживания во время крупных ремонтов системы. Некоторые передовые версии могут включать индикаторы износа, но стандартный DILM95-XSPV240 не имеет таких визуальных индикаторов. В критических приложениях периодическое измерение тока утечки варистора может дать представление о состоянии его деградации, хотя для этого требуется специализированное оборудование.

Можно ли использовать этот подавляющий с контакторами других производителей или различными линейками продуктов Eaton?

DILM95-XSPV240 специально разработан в качестве подключительного аксессуара для контакторов серии DILM Eaton, особенно моделей DILM40 до DILM95. Его физический интерфейс подключения адаптирован к этим конкретным типам контакторов, что делает прямую физическую и электрическую совместимость с контакторами, не являющимися DILM, или продуктами других производителей маловероятной. Для защиты других устройств или марк контакторов потребуются альтернативные решения подавления перенапряжения с соответствующими методами соединения. Однако фундаментальная технология Varistor Surge Absorber может быть реализована в различных формах, подходящих для этих приложений.
