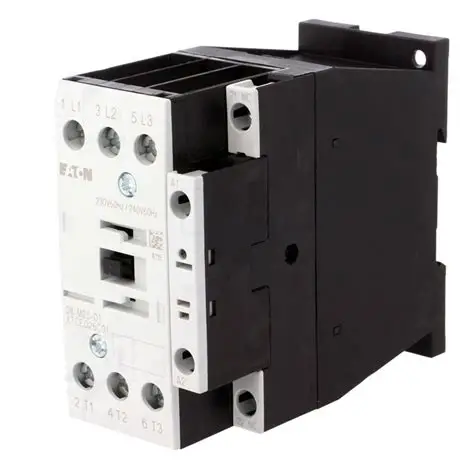

DILM25-01 Тяжелый 3-полюсный контактор управления двигателем 230V50Hz, 240V60Hz

Eaton DILM25-01 является краеугольным компонентом в промышленных электрических системах, точно разработанным в качестве универсального трехполюсного контактора для надежного переключения и управления электрическими двигателями. Как сущность контактора управления двигателем, он предназначен для обращения с требовательными условиями частых операций по изготовлению и слому, потоков ввода и непрерывного тяжелого обслуживания. Это компактное, но мощное устройство служит дистанционно управляемым выключателем, позволяющим безопасно запускать, останавливать и защищать трехфазные двигатели переменного тока, которые являются рабочими лошадями современной автоматизации, систем HVAC и промышленного оборудования. Его надежная конструкция, соблюдение международных стандартов и гибкие возможности интеграции делают его предпочтительным выбором для инженеров и конструкторов панелей, стремящихся повысить безопасность системы, автоматизировать последовательности управления и обеспечить долгий срок службы.

1.Обзор продукта и функциональный принцип

Eaton DILM25-01 является членом известной серии контакторов DILM, предназначенных для управления трехфазными переменными нагрузками. В своей основе контактор управления двигателем является электрическим переключателем. Функции DILM25-01 используют сигнал управления с низкой мощностью, обычно от ПЛК, программируемого реле или простой станции нажатия кнопок, для подачи электромагнитной катушки. Когда эта катушка заряжается, она создает магнитное поле, которое тянет в подвижную арматуру, тем самым закрывая несколько наборов контактов мощности. В случае этого 3-полюсного контактора три основных контакта питания закрываются одновременно для подключения трех фаз питания переменного тока к двигателю. Вспомогательные контакты, которые механически связаны, но электрически изолированы, также меняют состояние, чтобы обеспечить обратную связь для схемы управления, сигнализируя, подключен ли контактор или нет. Деэнергетизация катушки приводит к тому, что пружина возвращает контакты в их обычно открытое состояние, безопасно прерывая питание двигателя.

2.Технические спецификации и данные о производительности

DILM25-01 характеризуется набором точных электрических и механических номинальных значений, которые определяют его сферу применения. Он имеет номинальный рабочий ток 25 Ампер при 400 В переменного тока, что делает его подходящим для управления двигателями с номинальной мощностью до 11 кВт при 400 В. Контактор с 3 полюсами предназначен для широкого диапазона напряжений питания, с основной схемой питания, способной обрабатывать до 690 В переменного тока. Катушка управления доступна в различных стандартных напряжениях переменного тока и постоянного тока, таких как 24 В, 110 В, 230 В и 400 В, обеспечивая гибкость для интеграции в различные системы напряжения управления. Его электрическая долговечность оценивается для миллионов механических операций, с большим количеством циклов изготовления и слома при полной нагрузке, демонстрируя его надежность для частых переключений. Устройство также имеет высокую мощность разрыва, позволяющую ему безопасно прерывать перегруженные токи, и предназначено для минимального потребления энергии в энергетическом состоянии, способствующем общей энергоэффективности системы.

Особенности 3.Design и детали строительства

Прочный корпус и конструкция безопасности

Eaton DILM25-01 размещен в самогасящем пластиковом корпусе, который обеспечивает высокую степень защиты от случайного контакта с живыми деталями, обычно соответствующего стандартам IP20 для защиты пальцев. Это важная особенность безопасности для любого контактора управления двигателем, установленного в промышленных панелях управления. Терминалы предназначены для безопасных и надежных соединений, часто размещающих как клеточные, так и винтовые окончания провода для соответствия различным предпочтениям и стандартам установки. Общая конструкция надежна, способна выдерживать механические напряжения промышленных сред, включая вибрацию.

Контактная система и магнитная схема

Сердцем этого трехполюсного контактора являются его серебро-оксид кадмия (AgCdO) или эквивалентные контакты из сплава на основе серебра. Эти материалы предлагают отличную устойчивость к сварке и эрозии, обеспечивая длительный срок службы электрического. Магнитная система, включающая катушку, ядро и арматуру, оптимизирована для работы с низким уровнем шума и низкого энергопотребления. Многие версии имеют встроенную схему временного подавления, которая защищает электронику управления от пиков напряжения, генерируемых коллапсующим магнитным полем, когда катушка деэнергетизируется. Кроме того, контактор предназначен для легкой монтажи на стандартных DIN-рельсах (TS35), а некоторые модели предлагают дополнительные механические блокировки, чтобы предотвратить одновременное питание двух контакторов в обратных или избыточных схемах.

4.Основные области применения и промышленные решения

Основная роль Eaton DILM25-01 является контактором управления двигателем для трехфазных асинхронных двигателей. Он повсеместно используется в комбинациях стартеров двигателей, часто в паре с реле тепловой перегрузки или выключателями, чтобы сформировать полное решение стартера двигателя, которое обеспечивает переключение, изоляцию и защиту от перегрузки. Эти сборки имеют основополагающее значение в таких отраслях, как производство, где они управляют конвейерами, насосами, вентиляторами и станками.

Помимо прямого запуска двигателя, этот 3-полюсный контактор широко используется в системах автоматизации для управления другими трехфазными нагрузками, такими как нагревательные элементы, банки трансформаторов и конденсаторы мощности для компенсации. Его надежность делает его ключевым компонентом в системах управления зданиями для эксплуатации блоков обработки воздуха, водяных насосов и охлаждающих башен. Универсальность устройства также распространяется на специализированные приложения, такие как управление компрессором, системы крана и подъема, а также в качестве элемента управления мощностью в сложных схемах управления, управляемых ПЛК.

5.Оперативные преимущества и экономические выгоды

Повышенная безопасность и надежность системы

DILM25-01 значительно повышает безопасность эксплуатации, позволяя схемам управления низкого напряжения удаленно переключать высокомощные схемы двигателя. Это устраняет необходимость для операторов вручную взаимодействовать с высоковольтным оборудованием. Его надежная конструкция обеспечивает последовательную работу на протяжении миллионов циклов, минимизируя риск неожиданного сбоя и связанных с этим простоев производства. Чёткая маркировка терминалов и стандартизированное цветовое кодирование вспомогательных контактов уменьшают ошибки проводки во время установки и обслуживания.

Экономическая эффективность и упрощенное обслуживание

Как всемирно признанный и широко доступный компонент, Eaton DILM25-01 предлагает убедительную общую стоимость владения. Его длительный срок службы снижает частоту замены и затраты на инвентаризацию. Модульная конструкция и монтаж DIN-рельса упрощают установку и размещение панелей, экономяя ценное время и труд во время фазы строительства. Если требуется техническое обслуживание, контактор может быть легко заменен, не нарушая всю схему управления, благодаря его стандартизированному формальному фактору и системе подключения, тем самым уменьшая время простоя машины и расходы на обслуживание.

6.Стандарты интеграции и соответствия

Eaton DILM25-01 разработан для глобального соответствия, имея сертификаты от крупных международных стандартных органов, таких как UL, CSA, CE и CCC. Он соответствует соответствующим стандартам IEC и EN, включая IEC 60947-4-1, который регулирует контакторы низкого напряжения и стартеры двигателей. Это гарантирует, что его производительность, безопасность и надежность проверяются и последовательны на различных рынках. Конструкция контактора также облегчает беспрепятственную интеграцию с другими компонентами в портфеле Eaton, такими как реле перегрузки и выключатели, что позволяет создавать сплоченные и полностью скоординированные системы управления двигателем и защиты.

Часто задаваемые вопросы (FAQ)

В чем главное различие между контактором и реле?

Хотя оба являются электромагнитными переключателями, контактор управления двигателем, такой как DILM25-01, специально предназначен для обработки высокотоковых нагрузок, обычно от 9 А до более 1000 А, и используется для управления электрическими цепями, такими как двигатели и нагреватели. Реле общего назначения предназначено для более низких токов, обычно до 10-16А, и в основном используется в управляющих и сигнальных схемах. Контакторы, такие как DILM25-01, имеют прочную конструкцию с дужными парашютами для тушения мощных дуг, генерируемых при перерыве двигательных токов, функция, которая обычно не встречается в стандартных реле.

Можно ли использовать DILM25-01 для управления двигателем переменного тока и постоянного тока?

Eaton DILM25-01 предназначен в первую очередь в качестве трехполюсного контактора для переключения трехфазного переменного питания и оптимизирован для этой цели. В то время как его катушка может быть указана для напряжения управления переменным током или постоянным током, его основные контакты питания номинальны для нагрузок переменного тока. Использование стандартного контактора переменного тока для нагрузки двигателя постоянного тока, как правило, не рекомендуется. Двигатели постоянного тока представляют другую проблему для перерыва дуги из-за отсутствия естественного нулевого перехода тока, что может привести к быстрой эрозии контакта и сбою. Для управления двигателем постоянного тока следует выбрать контактор, специально предназначенный для работы постоянного тока.

Как выбрать правильное напряжение катушки для моего приложения?

Напряжение катушки является критическим параметром выбора и должно соответствовать доступному напряжению схемы управления в вашей системе. DILM25-01 доступен с катушками для широкого диапазона стандартных напряжений, включая 24 В переменного тока / постоянного тока, 110 В переменного тока, 230 В переменного тока и 400 В переменного тока. Вы должны сначала определить напряжение вашего источника питания управления, который часто является отдельным трансформатором более низкого напряжения или источником питания для безопасности. Выбор правильного напряжения катушки обеспечивает надежный подбор и удержание контактора без перегрева или отказа в работе.

Какова цель вспомогательных контактов на этом контакторе?

Вспомогательные контакты на контакторе управления двигателем, таком как DILM25-01, механически связаны с основным контактным движением, но являются отдельными номинальными контактами с низким током. Их основной функцией является предоставление сигнала управляющей схеме о состоянии контактора. Например, один обычно открытый (NO) вспомогательный контакт может быть использован в герметической схеме для поддержания цепи катушки после того, как кнопка запуска отпускается, в то время как обычно закрытый (NC) контакт может быть использован для взаимной блокировки с другим контактором или для предоставления сигнала "остановки" системе мониторинга.

Какое обслуживание требуется для контактора, такого как DILM25-01?

Контакторы Eaton предназначены для минимального обслуживания. Основные задачи включают периодический визуальный осмотр на признаки физического повреждения или перегрева (изменение цвета) и проверку свободных терминальных соединений. Также рекомендуется периодически проверять работу контактора, чтобы убедиться, что он поднимается и выпадает резко. Контакты сами по себе не предназначены для очистки или хранения пользователем; если подозревается значительная эрозия контакта или сварка, блок контактора должен быть заменен для обеспечения безопасности и надежности. Держание устройства чистым и свободным от чрезмерной пыли и влаги также способствует его долговечности.
