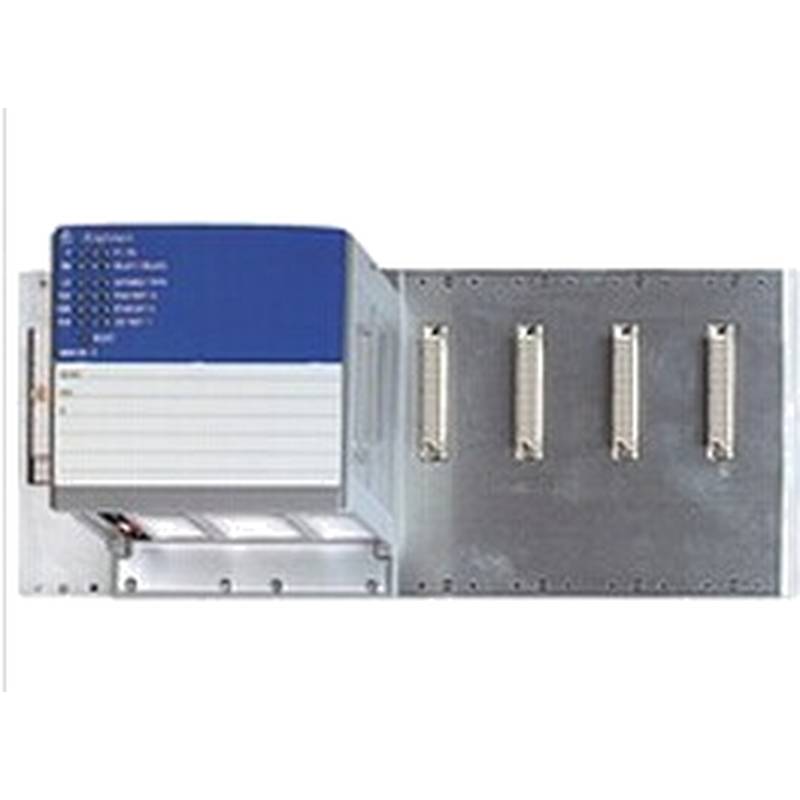

Hirschmann MS20-0800SAAEHC Модульный DIN Rail промышленный Ethernet-коммутатор

Hirschmann MS20-0800SAAEHC:Модульный DIN рельсовый переключатель для требовательных промышленных сред

1 Обзор продукта и основная технология

Hirschmann MS20-0800SAAEHC является надежным и универсальным решением в сфере промышленных сетей, экспертно сочетая гибкость модульного DIN-рельсового выключателя с потенциалом для интеграции на стойке, служащим надежным промышленным выключателем на стойке. Это устройство является управляемым, модульным коммутатором Ethernet / Fast Ethernet, который соответствует стандартам IEEE 802.3, разработанным для обеспечения надежной связи в суровых промышленных условиях. Основная философия его дизайна вращается вокруг обеспечения будущей сетевой основы, которая может быть адаптирована к конкретным потребностям в подключении, поддерживая максимум 8 портов Fast Ethernet с помощью модульных медиа-модулей. Работая на механизме переключения хранения и перехода и с конструкцией без вентилятора, этот переключатель обеспечивает тихую работу и повышенную надежность для критических систем автоматизации и управления, где время работы имеет первостепенное значение.

В рамках серии MICE (модульное промышленное оборудование связи) Hirschmann, MS20-0800SAAEHC построен для выдержания механических, проникающих, климатических и электромагнитных проблем, типичных для промышленных сред. Переключатель поставляется с улучшенной версией программного обеспечения, которая включает в себя всеобъемлющий набор функций для продвинутого управления сетью, диагностики и избыточности. Благодаря широкому диапазону рабочей мощности и надежной конструкции он служит фундаментальным строительным блоком для создания масштабируемых и устойчивых сетевых топологий, включая линейные, звездные и кольцевые конфигурации, с поддержкой HIPER-Ring, позволяющей время восстановления менее 300 миллисекунд для критически важных приложений.

2 Технические характеристики и данные о производительности

Hirschmann MS20-0800SAAEHC определяется набором строгих технических спецификаций, которые подчеркивают его пригодность для промышленного развертывания. С точки зрения конфигурации порта, этот модульный коммутатор может поддерживать до 8 портов Fast Ethernet (10/100 Мбит/с) с помощью медиа-модулей, без интегрированных гигабитных портов, сосредоточившись вместо этого на надежной и детерминистской производительности Fast Ethernet для промышленных систем управления. Требования к источнику питания гибкие, вмещающие широкий диапазон входа 18-32 ВПС, с типичным потреблением тока 208 мА при 24 ВПС, обеспечивая совместимость со стандартными промышленными источниками питания.

Экологическая устойчивость этого переключателя является ключевым дифференциатором. Он предназначен для надежной работы в температурном диапазоне от 0°C до +60°C и может выдерживать температуры хранения и транспорта от -40°C до +70°C. Он обрабатывает относительную влажность от 10% до 95% (без конденсации). Свидетельством его качества и надежности является его высокий средний период времени между сбоями (MTBF) 54,7 года. Физические размеры переключателя составляют 125 х 133 х 100 мм (Ш х В х Г), и он предназначен для монтажа на рельсе DIN, весом 610 грамм. Он имеет рейтинг защиты IP20, защищая его от твердых объектов, но не от жидкостей, что делает его подходящим для контролируемых промышленных панелей. Кроме того, его электромагнитная совместимость (EMC) является надежной, с высоким иммунитетом к электростатическому разряду (ESD), разрыву, перенапряжению и проводимым нарушениям, отвечающим различным международным стандартам, таким как EN 61000-4-2, EN 61000-4-4 и EN 61000-4-5.

3 Особенности конструкции и конструкции

3.1 Модульная архитектура и физический дизайн

Модульная архитектура DIN Rail Switch MS20-0800SAAEHC является одной из его наиболее важных особенностей. Эта конструкция позволяет сетевым инженерам заполнять коммутатор медиа-модулями, которые удовлетворяют конкретным потребностям приложения, а не блокироваться в конфигурации фиксированного порта. Эта гибкость означает, что модель одного коммутатора может быть адаптирована к различным случаям использования, упрощая управление запасами и обеспечивая масштабируемость для будущих расширений сети. Корпус устройства спроектирован для долговечности, обычно изготовлен из прочных материалов, которые могут сопротивляться удару и вибрации, в соответствии с стандартами IEC 60068-2-27 и IEC 60068-2-6 по устойчивости к удару и вибрации.

В то время как его основным методом монтажа является DIN-рельс, который является стандартным в промышленных панелях управления, конструкция и доступные комплекты аксессуаров также облегчают его интеграцию в стандартные 19-дюймовые стойки, тем самым также обосновывая его характеристику как Rackmount Industrial Switch. Эта возможность двойной установки обеспечивает исключительную гибкость для интеграции как в новую, так и в существующую промышленную инфраструктуру, от компактных шкафов управления до более крупных серверных комнат. Безвентиляторная работа не только уменьшает потенциальные точки сбоя, но и предотвращает накопление пыли и загрязнителей, что является критическим фактором для долгосрочной надежности в грязных промышленных условиях.

3.2 Комплексное управление и функции программного обеспечения

MS20-0800SAAEHC оснащен тем, что Хиршман называет «улучшенной» версией программного обеспечения, обеспечивающей богатый набор инструментов управления и диагностики. Он поддерживает несколько интерфейсов управления, включая серийную консоль (RS-232 через порт RJ11), веб-GUI, SNMP (v1, v2 и v3) и Telnet. Для упрощенного управления сетью он совместим с программным обеспечением HiVision Hirschmann для управления сетью и поддерживает автоматизированную конфигурацию через адаптер ACA21-USB. Эта широкая управляемость позволяет сетевым администраторам эффективно отслеживать, настраивать и устранять неисправности коммутатора.

С точки зрения функциональности программного обеспечения этот коммутатор хорошо оборудован для сложных промышленных сетей. Он поддерживает передовые протоколы избыточности, такие как HIPER-Ring (с восстановлением менее 300 мс), RSTP (Rapid Spanning Tree Protocol) и MRP (Media Redundancy Protocol) в соответствии со стандартами IEC. Он предлагает всеобъемлющие функции качества обслуживания (QoS) с четырьмя приоритетными очередями, меткой VLAN (IEEE 802.1Q) и управлением многоканальным трафиком через функции IGMP-шпионинга и запроса. Функции безопасности включают безопасность порта на основе MAC и IP-адресов, и он обеспечивает подробную диагностику через светодиоды, файлы журнала, syslog, RMON и зеркало порта.

4 Основные области применения и промышленные решения

Hirschmann MS20-0800SAAEHC находит свою нишу в широком спектре промышленных секторов, где надежность сети и гибкость не являются предметом переговоров. В системах автоматизации завода и управления процессом этот коммутатор играет важную роль в подключении ПЛК, HMI, приводов двигателей и датчиков в единой сети Ethernet. Его поддержка промышленных протоколов, таких как EtherNet / IP и PROFINET, наряду с его способностью функционировать в топологии кольца с ультрабыстрой избыточностью, делает его краеугольным камнем для строительства детерминистических и нетерпимых к ошибкам сетевых архитектур, которые минимизируют время простоя производства.

Еще одна важная область применения заключается в критической инфраструктуре, такой как электростанции и транспортные системы. Переключатель обладает соответствующими сертификатами для этих секторов, включая cUL508, cUL1604 для опасных мест класса 1 дивизии 2 и факультативные сертификаты для подстанций (IEC 61850) и железных дорог. Его надежные характеристики ЭМК обеспечивают стабильную работу в электрически шумных средах, в то время как его широкий диапазон рабочих температур позволяет развертывать в неконтролируемых средах, таких как наружные шкафы или вдоль железных дорог. Кроме того, его модульная природа делает его идеальным выбором для производителей оригинального оборудования (OEM), которые требуют сетевого компонента, который может быть настроен для различных конфигураций машин или требований конечного пользователя без изменения основной модели, обеспечивая значительное преимущество с точки зрения стандартизации проектирования и управления цепочкой поставок.

5 Оперативные преимущества и экономические выгоды

5.1 Повышенная надежность сети и время работы

Модульный DIN-рельсовый коммутатор MS20-0800SAAEHC обеспечивает значительные эксплуатационные преимущества благодаря своему акценту на максимизации времени работы сети. Его технология HIPER-Ring создает избыточные сетевые пути, гарантируя, что один разрыв кабеля или сбой устройства не приведет к сбою всей сети, с гарантированным временем самовосстановления менее 300 миллисекунд. Это имеет решающее значение для промышленных процессов, где даже кратковременные перебои сети могут привести к значительным потерям производства или инцидентам с безопасностью. Прочная конструкция устройства и высокая среднесрочная стоимость в 54,7 года непосредственно способствуют снижению уровня сбоев и уменьшению вмешательств в обслуживание, что приводит к повышению общей доступности системы и снижению общей стоимости владения.

Комплексные диагностические возможности выключателя, включая выходы контакта сигнала для удаленного мониторинга сигнала тревоги и подробного регистрации, позволяют осуществлять стратегию активного обслуживания. Сетевые администраторы могут выявить потенциальные проблемы, такие как ухудшение качества кабеля или ошибки порта, прежде чем они приведут к катастрофическим сбоям. Этот прогнозирующий подход к обслуживанию помогает в планировании простоев во время запланированных остановок производства, тем самым избегая незапланированных и дорогостоящих перебоев. Конструкция без вентилятора еще больше повышает надежность, устраняя общую механическую точку сбоя и предотвращая проникновение пыли.

5.2 Гибкость и надежность на будущее

Модульная конструкция MS20-0800SAAEHC обеспечивает значительные экономические преимущества, предлагая присущую будущему надежность. Вместо того, чтобы заменить весь коммутатор, когда меняются сетевые требования, системный интегратор может просто заменить или добавить новые медиа-модули. Это может включать переход от электрических портов RJ45 к оптоволоконным портам для более длительных расстояний или более шумных сред, все без перепроводки всей панели управления или перенастройки сетевой основы. Эта гибкость защищает первоначальные инвестиции и адаптируется к развивающимся сетевым топологиям и технологиям.

С точки зрения общей стоимости владения высокая энергоэффективность выключателя, с потреблением энергии всего 17,1 Бту/ч, приводит к снижению эксплуатационных расходов, особенно в крупномасштабных развертываниях с десятками выключателей. Варианты централизованного управления через системы управления сетью HiVision или SNMP сокращают время и затраты, связанные с настройкой и обслуживанием большого парка коммутаторов. Конвергенция его DIN-рельсов и потенциальных возможностей монтажа на стойке также означает, что одна и та же модель переключателя может быть развернута на различных этапах проекта или в различных типах корпусов, упрощая инвентаризацию запасных частей и обучение техников.

Часто задаваемые вопросы (FAQ)

В чем основное преимущество модульной конструкции этого выключателя Хиршмана?

Основным преимуществом модульной конструкции MS20-0800SAAEHC является его исключительная гибкость и возможность настройки для конкретных потребностей приложения. В отличие от выключателей фиксированной конфигурации, этот модульный DIN-рельсовый выключатель позволяет выбирать и устанавливать модули медиа, которые обеспечивают точный тип и количество необходимых портов. Это означает, что вы можете адаптировать соединение для смеси медных и волоконно-оптических соединений, адаптироваться к различным сетевым сегментам, не заменяя всего блока, и упростить инвентаризацию, стандартизируя на одной адаптируемой модели коммутатора для различных случаев использования в промышленной среде.

Как функция HIPER-Ring повышает стабильность сети в промышленной среде?

HIPER-Ring - это патентованный протокол резервности от Hirschmann, который создает резервную топологию кольца. Если в кольце произойдет сбой кабеля или сбой устройства, сеть может перенастроиться в течение 300 миллисекунд для поддержания потока данных. Это сверхбыстрое восстановление имеет жизненно важное значение для промышленной автоматизации и систем управления, где даже краткие перерывы сети могут остановить производство, повредить оборудование или создать опасность для безопасности. Реализируя этот коммутатор в конфигурации кольца, вы создаете высокоустойчивую сетевую основу, которая обеспечивает непрерывную работу и резко снижает риск дорогостоящих простоев.

Можно ли интегрировать этот коммутатор в стандартную 19-дюймовую серверную стойку?

В то время как MS20-0800SAAEHC предназначен в первую очередь для монтажа DIN-рельса, который является стандартным в промышленных панелях управления, он может быть интегрирован в стандартную 19-дюймовую серверную стойку. Обычно это достигается с помощью опционального 19-дюймового монтажного комплекта или стойки, предназначенной для хранения оборудования, установленного на рельсе DIN. Эта возможность двойной установки повышает его универсальность, позволяя ему служить в качестве Rackmount Industrial Switch в центральной серверной комнате или в качестве модульного DIN Rail Switch в распределенной панели управления на фабричном этаже, все это при сохранении последовательной сетевой аппаратной платформы.

Какие варианты управления доступны для настройки и мониторинга коммутатора?

Коммутатор предлагает множество интерфейсов управления, чтобы соответствовать различным предпочтениям администратора и сетевым политикам. К ним относятся знакомый веб-графический пользовательский интерфейс (GUI) для легкой конфигурации точкой и щелком, интерфейс командной строки (CLI), доступный через Telnet или серийную консоль для продвинутого скриптования и управления, и полная поддержка SNMP (v1, v2c и v3) для интеграции в централизованные платформы управления сетью, такие как HiVision Hirschmann. Кроме того, он поддерживает такие функции, как RMON для подробного анализа трафика и зеркальное отображение порта для мониторинга безопасности и устранения неисправностей.

Какие сертификаты имеет этот выключатель для использования в суровых или критических условиях безопасности?

Hirschmann MS20-0800SAAEHC оснащен несколькими важными сертификатами, которые квалифицируют его для требовательных приложений. Он включен в список cUL 508 для промышленного оборудования управления и cUL 1604 для опасных мест класса 1 дивизии 2, что делает его подходящим для районов, где могут присутствовать воспламеняемые газы или пары. Кроме того, он имеет факультативные сертификаты, доступные для критических секторов инфраструктуры, включая подстанции (IEC 61850) и железнодорожные приложения, демонстрирующие его соответствие строгим стандартам надежности и безопасности, требуемым в этих областях.
