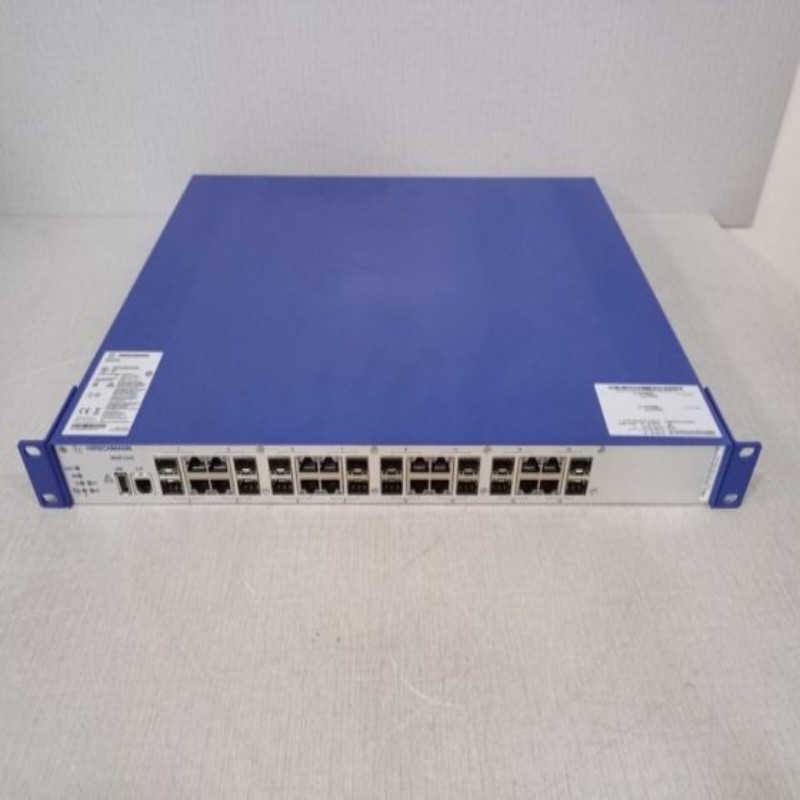

Hirschmann MAR1040 28-портовый управляемый промышленный Ethernet-коммутатор

1. Ядро продукта: технические спецификации и функциональная архитектура

Hirschmann MAR1040-4C4C4C9999EMMHRH09.1 разработан в качестве модульного управляемого промышленного коммутатора с высоким количеством портов, который является основой крупномасштабных промышленных сетей. Его основная функция заключается в обеспечении интеллектуальной, безопасной и детерминистической передачи данных между устройствами, в то время как его закрепленная конструкция обеспечивает непрерывную работу, когда другие выключатели будут сбиваться.

Ключевые технические данные:

Переключатель построен вокруг модульного шасси, которое поддерживает конфигурацию порта высокой плотности. Основываясь на своей конвенции названия и аналогичных моделях Hirschmann, он обычно имеет комбинацию электрических и оптических портов для удовлетворения различных потребностей в подключении, часто включающих несколько медных портов 10/100/1000BASE-T и слотов SFP для оптоволоконных восходящих ссылок. Он предназначен для работы с широким диапазоном входного напряжения, часто поддерживая как источники высокого напряжения переменного тока (110-240VAC) и постоянного тока (60-250VDC) для гибкого источника энергии в промышленных условиях. Диапазон рабочих температур обычно надежен, обеспечивая функциональность в нерегулируемых промышленных условиях, в то время как корпус обеспечивает высокую степень защиты от проникновения (например, IP40) от пыли и влаги. Физическая конструкция для монтажа DIN-рельса, стандарт для промышленных панелей управления, и он часто имеет конструкцию без вентилятора для повышенной надежности и безшумной работы.

Глубокий функциональный анализ:

Управляемый интеллект и управление: как управляемый промышленный коммутатор, это устройство предлагает всеобъемлющий контроль за сетевым трафиком. Он работает на 2-м (и потенциально 3-м) слое модели OSI, поддерживая передовые протоколы, такие как SNMP (Простой протокол управления сетью) для мониторинга, VLAN (Виртуальные локальные сети) для сегментации сетевого трафика и QoS (Качество обслуживания) для приоритетного определения критических данных. Этот уровень управления позволяет сетевым инженерам оптимизировать производительность, повысить безопасность и устранить проблемы удаленно.

Затвержденный физический дизайн: обозначение Затвержденный коммутатор Ethernet получено благодаря его физическим атрибутам. Блок размещен в прочном металлическом корпусе, предназначенном для эффективного рассеивания тепла и сопротивления электромагнитным помехам (ЭМИ). Его компоненты выбираются и испытываются на длительный срок службы (высокий MTBF) при непрерывной работе, с устойчивостью к ударам и вибрациям в соответствии с промышленными стандартами, такими как IEC 60068-2-27 и IEC 60068-2-6.

Усовершенствованные функции переключения: Помимо основного соединения, этот переключатель включает в себя функции, необходимые для промышленной автоматизации. К ним относятся Rapid Spanning Tree Protocol (RSTP) и собственные кольцевые технологии (такие как протоколы Hirschmann's "Ring") для создания избыточных сетевых топологий, которые могут восстанавливаться после сбоя связи за миллисекунды. Он также поддерживает расширенные функции безопасности, такие как 802.1X для портового контроля доступа к сети и списков контроля доступа (ACL) для фильтрации трафика.

2.Преимущества производительности и специфическая ценность приложения

Изысканная конструкция MAR1040-4C4C4C4C9999EMMHRHH09.1 приводит к прямым эксплуатационным преимуществам для критически важных приложений.

Максимальная доступность сети и время работы: сочетание излишних входов источника питания и быстрых протоколов излишности сети гарантирует, что сеть сохраняет работу даже во время сбоя аппаратного или кабельного обеспечения. Это имеет первостепенное значение в таких приложениях, как автомобильное производство или химические заводы, где простой сети непосредственно приводит к остановкам производства и финансовым убыткам.

Повышенная надежность процесса и детерминизм: Используя QoS и приоритетность трафика, коммутатор гарантирует, что данные от критически важных устройств, таких как ПЛК (программируемые логические контроллеры) и датчики безопасности, доставляются с минимальной задержкой и тревогой. Это детерминистское поведение имеет важное значение для синхронизированных систем управления движением и мониторинга в режиме реального времени, обеспечивающих последовательность процесса и качество продукции.

Упрощенное обслуживание и диагностика: глубокая видимость производительности сети, предоставляемая интерфейсом управления, позволяет проводить прогнозное и превентивное обслуживание. Администраторы могут контролировать состояние порта, загрузку трафика и показатели ошибок, выявляя потенциальные проблемы, такие как сбой сетевого кабеля или неправильно настроенного устройства, прежде чем они приведут к сбою системы.

Расширенная перспектива: критическая роль управляемых промышленных выключателей в автоматизации

Понимание стратегического положения такого устройства в более широком промышленном сетевом ландшафте является ключом к оценке его ценного предложения.

1. Промышленная сетевая иерархия: управляемая против неуправляемой

Выбор между неуправляемым и управляемым коммутатором является фундаментальным решением в проектировании сети. Неуправляемые коммутаторы - это простые устройства, которые обеспечивают базовое подключение без каких-либо вариантов конфигурации. Они подходят для некритических, изолированных сетей, где стоимость является основным драйвером. Напротив, управляемый промышленный коммутатор, такой как модель MAR1040, обеспечивает полный контроль, безопасность и устойчивость. Он необходим для более крупных, взаимосвязанных систем, где производительность сети напрямую влияет на общую производительность и безопасность операции. Возможность сегментировать сети с помощью VLAN, создавать избыточные пути и контролировать трафик делает управляемый коммутатор интеллектуальным ядром современной индустриальной инфраструктуры Интернета вещей (IIoT).

2.Специфические сценарии развертывания

Эта категория переключателей используется в широком спектре требовательных секторов.

Автоматизация завода и робототехника: в автомобильных сборочных линиях или упаковках продуктов питания и напитков эти переключатели соединяют роботов, системы зрения и конвейеры, требующие детерминистической связи и высокой шумности.

Критическая инфраструктура: Для транспортных систем (железных дорог, туннелей), очистительных станций воды / сточных вод и энергетических подстанций загруженный коммутатор Ethernet обеспечивает устойчивость для работы в удаленных, суровых условиях и безопасность для защиты жизненно важной общественной инфраструктуры от киберугроз.

Мощные мобильные платформы: На борту судов и подвижного состава (поездов) эти выключатели должны выдерживать постоянные вибрации и широкие колебания температуры, обеспечивая при этом надежный доступ к сети для систем управления и мониторинга.

Часто задаваемые вопросы (FAQ)

В чем основное оперативное различие между управляемым промышленным коммутатором и стандартным офисным коммутатором?

Основное различие заключается в стабильности, детерминизме и управлении. Стандартный офисный выключатель предназначен для чистой, контролируемой климатом среды и фокусируется на высокой пропускной способности для оптимального трафика. Управляемый промышленный выключатель построен с затвержденными компонентами для работы в экстремальных температурах, сопротивления удару / вибрации и иммунитета к электрическому шуму. Он также предлагает такие функции, как протоколы избыточности сети и приоритетность трафика, которые необходимы для бесперебойной работы промышленных систем управления в режиме реального времени.

Как "Утвержденный" дизайн этого выключателя способствует его надежности на заводе?

Конструкция затвержденного Ethernet-коммутатора включает в себя несколько ключевых элементов: широкий диапазон рабочих температур (например, от -40 ° C до 70 ° C) для работы в районах, не контролируемых климатом; прочный металлический корпус с высоким рейтингом IP (например, IP40) для защиты от пыли и влаги; и соответствие строгим стандартам EMI, удара и вибрации. Эта инженерия гарантирует, что переключатель может выдержать физические и электрические проблемы фабричного пола, что приводит к более длительному сроку службы и сокращению незапланированных простоев.

Можно ли интегрировать этот коммутатор в сеть с другими марками промышленного оборудования?

Да, безусловно. Hirschmann MAR1040-4C4C4C9999EMMHRH09.1 построен на стандартных протоколах Ethernet (IEEE 802.3) и стандартных промышленных сетевых протоколах, таких как RSTP. Это обеспечивает полную совместимость с другими марками ПЛК, приводов, панелей HMI и датчиков, которые также соответствуют этим открытым стандартам. Его возможности управления фактически улучшают интеграцию, позволяя его настроить для оптимальной коммуникации в экосистеме с несколькими поставщиками.

Какие ключевые функции безопасности следует искать в управляемом промышленном коммутаторе?

Критические функции безопасности включают 802.1X для аутентификации устройств, предотвращая доступ несанкционированных устройств к сети; Списки контроля доступа (ACL) для фильтрации трафика на основе IP-адресов или протоколов; VLAN для сегментации сети на логические группы; и безопасные протоколы управления, такие как SSH (Secure Shell) и HTTPS для зашифрованного доступа к конфигурации. Эти функции работают вместе, чтобы создать стратегию «глубокой обороны» для промышленной сети.

Как модульная конструкция этого коммутатора выгодна для масштабируемости системы?

Модульная конструкция, как указано названием продукта, позволяет конфигурировать переключатель с различными модулями интерфейса. Это означает, что системный интегратор может начать с базовой конфигурации и впоследствии добавлять специализированные порты (например, дополнительные восходящие ссылки волокна или конкретные промышленные полевые шины), по мере расширения сети или изменения требований. Это обеспечивает огромную гибкость и надежность на будущее, избегая необходимости замены всего коммутатора для незначительного расширения сети.
