Hirschmann MM2-4TX1 4-портовый модуль промышленного коммутатора Ethernet

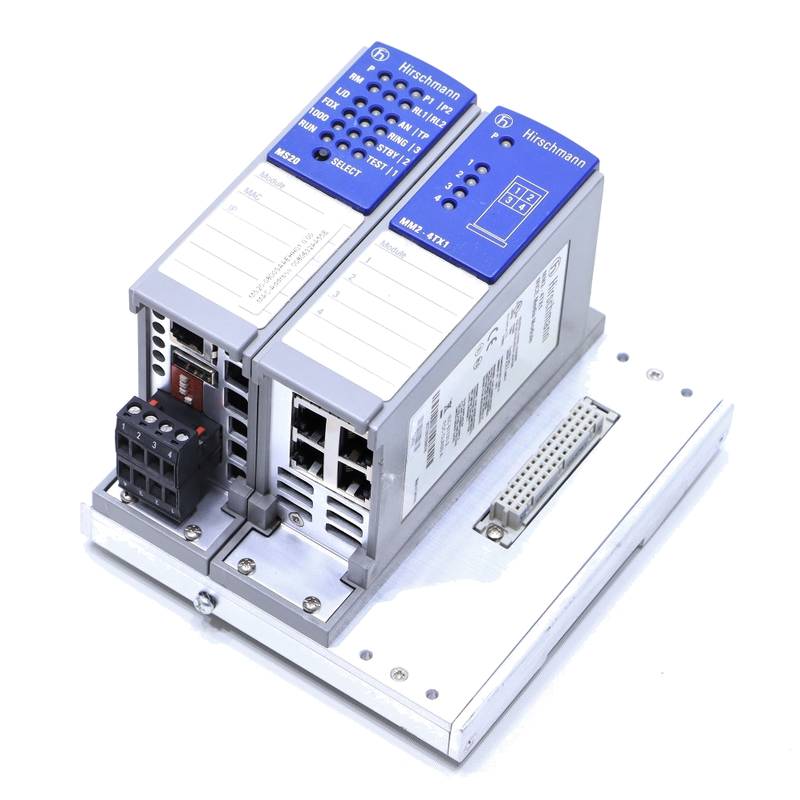

Hirschmann MM2-4TX1 является фундаментальным промышленным модулем Ethernet, предназначенным для беспрепятственной интеграции в модульные промышленные коммутаторы Ethernet серии Hirschmann MICE. Этот специфический 4-портовый модуль промышленного коммутатора обеспечивает четыре порта 10/100BASE-TX RJ45, что позволяет гибкие и устойчивые сетевые соединения в требовательных средах автоматизации. Его основной функцией является расширение возможностей спинного коммутатора путем добавления медного соединения, облегчая подключение различных устройств, таких как ПЛК, HMI и датчики непосредственно к надежной промышленной сетевой инфраструктуре. Разработанный для надежности, он имеет автоматические переговоры, автоматическую полярность и всеобъемлющие диагностические светодиоды, все в компактном, монтируемом формальном факторе DIN-рельса, построенном для того, чтобы выдержать вызовы промышленных настроек, включая удар, вибрацию и широкие температурные колебания.

1.Обзор продукта и интеграция системы

Hirschmann MM2-4TX1 - это больше, чем просто расширитель портов; Это специальный модуль Industrial Ethernet, который воплощает модульную архитектуру системы. Эта философия проектирования позволяет сетевым инженерам построить индивидуальное решение коммутатора, заполняя центральное шасси различными медиа-модулями, такими как этот, для удовлетворения точных требований к подключению приложения. Этот подход предлагает беспрецедентную гибкость, поскольку сеть может быть легко адаптирована или расширена, просто добавляя или обменивая модули без замены всего коммутаторного блока. Модуль работает, извлекая энергию непосредственно из задней площади его основного шасси выключателя, упрощая проводку и уменьшая потенциальные точки сбоя. Это ключевой компонент в строительстве децентрализованной сетевой топологии, приближая точку подключения сети к машинам и датчикам на фабричном этаже, что может снизить затраты на кабельную связь и улучшить общую организацию системы.

2.Технические характеристики и характеристики производительности

MM2-4TX1 определяется набором надежных технических параметров, которые обеспечивают стабильную работу в суровых промышленных условиях. Модуль поставляет четыре порта RJ45 Ethernet, каждый из которых поддерживает стандартные скорости 10/100 Мбит/с и оснащен автоматическим кроссовером MDI/MDIX, автоматическим переговором и автоматической коррекцией полярности, что резко упрощает установку и устраняет ошибки конфигурации. Длина поддерживаемого сетевого кабеля для соединений с крученной парой составляет до 100 метров, соответствующего стандартным спецификациям Ethernet. С низким энергопотреблением 0,8 Вт, он способствует энергоэффективной конструкции системы. Модуль предназначен для работы в диапазоне температур от 0 ° C до + 60 ° C, с опциональным вариантом (MM2-4TX1-EEC), способным работать от -40 ° C до + 70 ° C, что делает его подходящим как для контролируемых, так и для экстремальных промышленных сред. Среднее время между сбоями (MTBF) исключительно высокое, рассчитанное на 432,8 года по стандартам MIL-HDBK-217F, подчеркивая его доказанную надежность для критических операций.

Особенности 3.Design и конструкция для промышленной долговечности

Пробильная механическая и электрическая конструкция

Физическая конструкция этого 4-портового промышленного коммутаторного модуля ориентирована на выдержание строгостей фабричных полов и других промышленных условий. Модуль имеет компактный площадь с размерами 38 мм х 134 мм х 77 мм (Ширина х Высота х Глубина) и предназначен для монтажа на стандартной 35 мм DIN рельсе, общее крепление в промышленных шкафах управления. Корпус обеспечивает степень защиты IP20, защищая его от проникновения твердых объектов. Для обеспечения эксплуатационной стабильности в присутствии постоянной вибрации машины и случайных ударов модуль соответствует строгим стандартам IEC 60068-2-6 (вибрация) и IEC 60068-2-27 (удар), что гарантирует его устойчивость в механически сложных условиях.

Комплексная электромагнитная совместимость (ЭМС) и безопасность

Промышленные объекты часто насыщены электрическим шумом, и MM2-4TX1 разработан для поддержания целостности данных на фоне таких помех. Он может похвастаться впечатляющей EMC иммунитетом, способным выдерживать электростатические разряды (ESD) до 8 кВ в воздухе, электрические быстрые переходные (взрыв) 2 кВ на электролиниях и перенапряжения 2 кВ между линией и землей. Он также испытан на сопротивление помехам электромагнитных полей, как это определено в соответствующих стандартах. Эти функции обеспечивают бесперебойную передачу данных и высокую доступность сети. Кроме того, модуль имеет сертификаты критической безопасности, включая cUL 508 и cUL 1604 Class 1 Division 2, что делает его одобренным для использования в потенциально опасных промышленных местах.

4.Основные области применения и промышленные решения

Hirschmann MM2-4TX1 находит свою нишу в широком спектре промышленной автоматизации и приложений управления, где надежное подключение Ethernet имеет первостепенное значение. В производстве и автоматизации процессов, он используется в рамках модульных переключателей для подключения программируемых логических контроллеров (ПЛК), интерфейсов человека-машины (HMI), приводов двигателей и распределенных систем ввода / вывода по сети завода. Его прочная конструкция делает его подходящим для транспортных систем, включая железнодорожные бортовые сети и информационные дисплеи станций, где надежность под вибрацией имеет решающее значение. Он также эффективно служит в энергетических приложениях, таких как электростанции, и в тяжелом машиностроении, обеспечивая необходимое подключение для управления и мониторинга в режиме реального времени. Придержание модуля промышленным стандартам гарантирует, что он может быть развернут с уверенностью практически в любом секторе, который требует затвержденного, надежного компонента Ethernet.

5.Оперативные преимущества и экономические выгоды

Повышенная гибкость сети и упрощенное обслуживание

Модульный характер MM2-4TX1 обеспечивает значительные эксплуатационные преимущества. Это позволяет создать высоко адаптированную сетевую инфраструктуру, где можно указать точное количество и тип портов для каждого местоположения. Эта модульность приводит к упрощению обслуживания и масштабируемости; Если один порт поврежден или если сеть нуждается в изменении, только конкретный модуль должен быть заменен или добавлен, а не весь коммутатор с фиксированным портом. Это минимизирует время простоя и сокращает запасы запасных частей. Интегрированные светодиодные индикаторы мощности, состояния связи, скорости и активности обеспечивают четкую диагностику, позволяющую персоналу обслуживания быстро выявлять и устранять проблемы сети, тем самым сокращая среднее время для ремонта (MTTR).

Долгосрочная надежность и экономическая эффективность

Инвестиции в промышленные компоненты, такие как MM2-4TX1, напрямую влияют на общую стоимость владения. Его высокая MTBF и прочная конструкция приводят к более длительному сроку службы и снижению частоты сбоев, что в свою очередь снижает затраты на обслуживание и предотвращает дорогостоящие остановки производства. Интегрируясь в централизованную модульную систему коммутаторов, она также может уменьшить общее количество управляемых устройств в сети, потенциально упрощая управление сетью и снижая административные накладные расходы. Низкое потребление энергии модуля способствует экономии энергии на протяжении всего срока его эксплуатации, что делает его экономически и экологически обоснованным выбором для крупномасштабных промышленных развертываний.

Часто задаваемые вопросы (FAQ)

1.Является ли Hirschmann MM2-4TX1 самостоятельным управляемым коммутатором?

Нет, MM2-4TX1 не является самостоятельным выключателем. Это медиа-модуль, который должен быть установлен в совместимое модульное шасси переключателя серии Hirschmann MICE, такое как определенные переключатели MS20, MS30 или RS20. Возможности управления, такие как SNMP, VLAN и резервность HiPER-Ring, обеспечиваются центральным шасси коммутатора, в который установлен этот модуль. Сам модуль функционирует как компонент физического слоя, добавляя четыре медных порта к общей мощности выключателя.

В чем разница между стандартом MM2-4TX1 и вариантом MM2-4TX1-EEC?

Основное различие заключается в их рабочих температурных диапазонах. Стандарт MM2-4TX1 предназначен для работы от 0 ° C до + 60 ° C, что подходит для большинства промышленных сред. Вариант MM2-4TX1-EEC представляет собой расширенную температурную версию, способную работать от -40°C до +70°C. Это делает модель ЕЭК идеальной для применения в экстремальных климатных условиях, таких как наружные установки, неогревные склады или окружающие среды, прилегающие к тяжелым машинам, которые генерируют значительное окружающее тепло.

3.Как "авто-крест" и "авто-полярность" функции выгоды установки?

Функция auto-MDI/MDIX (auto-cross) устраняет необходимость в кроссоверных кабелях. Независимо от того, используется ли прямой или кроссоверный кабель, модуль автоматически обнаруживает и корректирует путь сигнала, обеспечивая правильное соединение. Автоматическая коррекция полярности обеспечивает правильную интерпретацию сигналов данных, даже если пары проводов в кабеле случайно перевернуты. Вместе эти функции резко ускоряют установку, уменьшают человеческие ошибки и предотвращают потенциальные проблемы с подключением, вызванные неправильной кабельной проводкой.

4.Может ли этот модуль использоваться в сети, которая требует высокой доступности и избыточности?

Да, при установке в совместимом шасси модульного коммутатора Hirschmann сеть может использовать передовые протоколы избыточности, поддерживаемые шасси. Ключевой технологией является патентованное HiPER-Ring Hirschmann, которое может обеспечить время восстановления сети менее 50 миллисекунд в случае разрыва кабеля. Это обеспечивает высокую доступность для критически важных сетей автоматизации, где даже краткие перерывы связи могут привести к значительным сбоям производства или проблемам безопасности.

5.Каковы ключевые сертификаты, удерживаемые этим модулем, и почему они важны?

MM2-4TX1 имеет несколько важных сертификатов, включая cUL 508 для промышленного контрольного оборудования и cUL 1604 Class 1 Division 2 для использования в опасных местах. Эти сертификаты имеют решающее значение, поскольку они обеспечивают независимую проверку того, что модуль был испытан и соответствует строгим стандартам безопасности. Для системных интеграторов и конечных пользователей это означает, что продукт признан безопасным для использования в определенных промышленных и потенциально взрывоопасных средах, что часто является обязательным требованием для утверждения проекта и соблюдения страхового требования.
