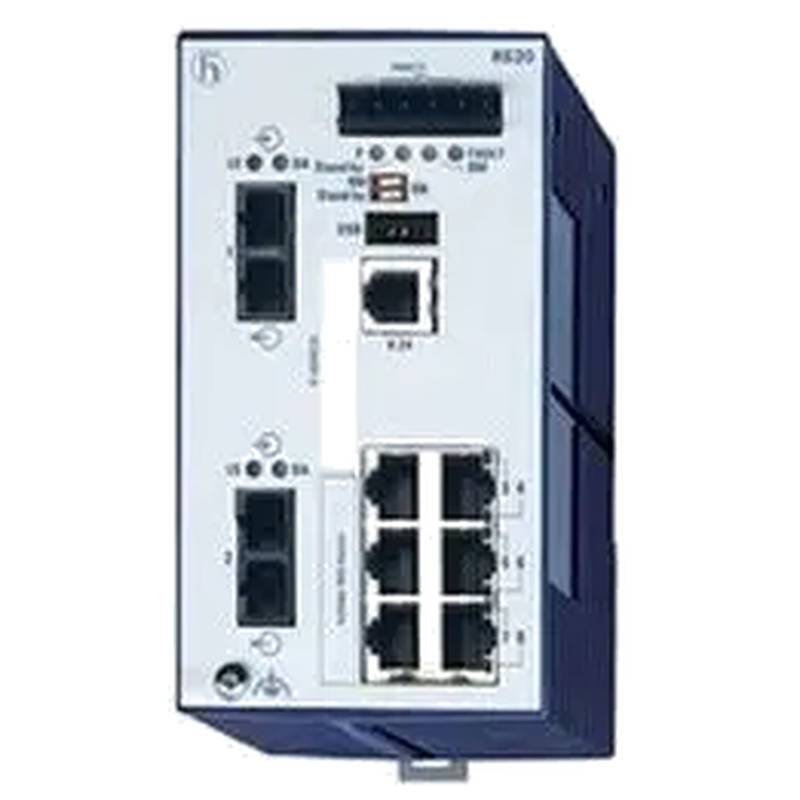

Hirschmann RS20-1600T1T1SDAUHC 16-портовый неуправляемый промышленный Ethernet-коммутатор

Hirschmann RS20-1600T1T1SDAUHC является парадигмой надежности в сфере промышленной сетевой инфраструктуры. Это устройство четко разработано как 16-портовый промышленный коммутатор и неуправляемый неуправляемый коммутатор Ethernet, обеспечивая прочное и простое решение для создания надежных локальных сетей (LAN) в требовательных средах. Он предназначен для приложений, где простота эксплуатации, механическая прочность и стабильность сети имеют первостепенное значение над передовыми конфигурируемыми функциями. С 16 портами Fast Ethernet, конструкцией без вентилятора и прочным корпусом, способным выдерживать значительные удары, вибрации и широкие колебания температуры, этот коммутатор построен для обеспечения непрерывного обслуживания на фабричном этаже, на перерабатывающих заводах и в других суровых промышленных условиях, обеспечивая беспрепятственную связь между машинами, контроллерами и HMI без необходимости в сложной конфигурации.

1.Архитектура продукта и основная технология

RS20-1600T1T1SDAUHC построен на основе фундаментальной промышленной технологии Ethernet, придерживающейся стандартов IEEE 802.3 для гарантированной совместимости. Как устойчивый неуправляемый коммутатор Ethernet, он работает на механизме переключения хранения и передачи, который обеспечивает целостность данных, проверяя каждый кадр на наличие ошибок перед его передачей, предотвращая таким образом повреждение сети от неисправных пакетов. Его основная функция заключается в обеспечении хаба подключения plug-and-play, который сразу же работает после включения, что делает его идеальным выбором для инженеров и системных интеграторов, которые требуют детерминистического и беспроблемного сегмента сети.

Физическая архитектура этого 16-портного промышленного коммутатора является ключевым дифференциатором. Он имеет компактный, но невероятно прочный корпус, предназначенный для монтажа DIN на рельсе, стандарт для промышленных шкафов управления. Блок полностью без вентилятора, полагаясь на пассивное охлаждение и надежный металлический корпус для рассеивания тепла. Это устранение движущихся частей является критическим решением по проектированию, которое значительно повышает его долгосрочную надежность, устранив общую точку сбоя и делая переключатель иммунитетом к накоплению пыли, которая может забивать вентиляторы. Интегрированный 6-разрядный терминал для контактов питания и сигнала еще больше упрощает проводку и обеспечивает безопасное соединение даже в условиях высокой вибрации.

2. Глубокие технические спецификации и данные о производительности

Профиль производительности Hirschmann RS20-1600T1T1SDAUHC определяется спецификациями, адаптированными к промышленной выносливости. Переключатель предлагает 16 портов RJ45, все поддерживают автоматическое переговорирование 10/100 Мбит/с и автоматическое MDI/MDIX, что устраняет необходимость в кроссоверных кабелях и упрощает установку. Его широкий диапазон входа источника питания является выдающейся особенностью, принимая напряжения от 9,6 до 60 В постоянного тока и от 18 до 30 В переменного тока, обеспечивая исключительную гибкость и устойчивость к колебаниям мощности, распространенным в промышленных объектах.

Экологические спецификации подчеркивают его промышленное происхождение. Переключатель предназначен для работы при температурах от 0°C до +60°C и может выдерживать условия хранения и транспортировки от -40°C до +70°C. Он может похвастаться высокой защитой от электромагнитных помех, соответствующей строгим стандартам, включая защиту от ESD до 8 кВ воздушного разряда и защиту от перенапряжения до 2 кВ на электропроводах. Его механическая устойчивость сертифицирована для выдержания ударов 15 г и вибраций в соответствии с IEC 60068-2-6, обеспечивая эксплуатационную стабильность на движущихся машинах. Примечательным показателем его надежности является рассчитанное среднее время между сбоями (MTBF) в 45,4 года, что свидетельствует о его конструкции для критической непрерывной работы.

Особенности 3.Design и строительство для суровых сред

Прочный корпус и целостность соединения

Класс защиты выключателя IP20 обеспечивает базовую защиту от проникновения твердых объектов, что делает его подходящим для контролируемых промышленных сред. Использование высококачественных компонентов промышленного класса во всей его конструкции способствует его долговечности. Порты RJ45 спроектированы с надежным механизмом блокировки для предотвращения случайного отключения, что является общей проблемой с коммутаторами потребительского класса в вибрирующих средах. Общая конструкция уделяет приоритет пассивному рассеиванию тепла, при этом металлический корпус действует в качестве большого теплоотвода для поддержания оптимальных внутренних температур без потока воздуха.

Комплексная электрическая и сигнальная защита

Помимо своей физической прочности, Hirschmann RS20-1600T1T1SDAUHC оснащен всеобъемлющими схемами электрической защиты. Это включает в себя встроенные меры защиты от избыточного тока, обратной полярности и вышеупомянутого высокого уровня иммунитета от перенапряжения и разрыва как на линиях питания, так и на линиях передачи данных. Эта интегрированная защита защищает не только самого выключателя, но и помогает предотвратить распространение электрических переходов через сеть и повреждение подключенного чувствительного оборудования, такого как ПЛК или датчики. Включение избыточного входа питания 24 В еще больше повышает доступность системы, позволяя подключиться к резервному источнику питания.

4.Основные области применения и промышленные решения

Этот неуправляемый коммутатор Ethernet используется в широком спектре отраслей, где надежное подключение Ethernet является утилитой, а не конфигурируемым активом. В автоматизации завода он служит рабочей лошадью для подключения ПЛК, приводов двигателей, систем зрения и панелей оператора на уровне контроллера машины или клетки. Его детерминистическая производительность и иммунитет от ЭМИ имеют решающее значение в этих настройках для обеспечения передачи данных управления в режиме реального времени без перерыва или повреждения.

В области управления процессом, например, в химических или водоочистных установках, широкий температурный диапазон выключателя и прочная конструкция позволяют ему надежно работать в районах, не контролируемых климатом. Он также широко используется в инфраструктурных проектах, включая транспортные системы для сетей управления станциями, и в энергетическом секторе для соединения подсистем в рамках объекта производства или распределения электроэнергии. Его простота и долговечность делают его оптимальным выбором для производителей оригинального оборудования (OEM), которые встраивают сетевые возможности в свои машины, требующие компонента, который будет работать последовательно в течение многих лет без обслуживания.

5.Оперативные преимущества и экономические выгоды

Непревзойденная надежность и снижение общих затрат на владение

Основным экономическим преимуществом этого промышленного коммутатора с 16 портами является его вклад в минимизацию незапланированных простоев. Высокий MTBF и надежная конструкция непосредственно приводят к меньшему количеству сбоев, связанных с сетью, что в промышленном контексте может предотвратить массовые потери производства. Природа плагина и игры этого неуправляемого коммутатора Ethernet устраняет инженерные часы, которые в противном случае были бы потрачены на настройку, устранение неисправностей или обслуживание управляемой сети, что приводит к снижению затрат на установку и жизненный цикл.

Упрощенная интеграция и обслуживание систем

Для системных интеграторов простота, предлагаемая этим коммутатором, ускоряет ввод проекта в эксплуатацию. Без необходимости настройки IP-адресов, VLAN или политики QoS сетевая инфраструктура может быть развернута быстро. Диагностические возможности, хотя и базовые, ясны и эффективны через светодиоды передней панели, которые обеспечивают мгновенный визуальный статус питания, активности связи и ошибок для каждого порта. Эта простота распространяется на обслуживание, где техники могут быстро идентифицировать и изолировать проблемы без специализированных знаний сети, используя интуитивные светодиодные индикаторы для питания, статуса связи, активности данных и ошибок.

Расширенная перспектива: стратегическая роль неуправляемых коммутаторов в промышленных сетях

Понимание надлежащего размещения и ограничений неуправляемых выключателей имеет решающее значение для разработки надежной и масштабируемой промышленной системы управления.

1.Сетевая топология и ниша неуправляемого коммутатора

В хорошо архитектурной сети Industrial IoT или ICS устройства часто сегментируются на иерархические уровни. Hirschmann RS20-1600T1T1SDAUHC идеально подходит для уровня края или устройства, где необходимо подключить множество датчиков, приводов и контроллеров локально. На этом уровне основным требованием является простое, надежное и детерминистическое подключение, для которого неуправляемый переключатель является оптимальным. Он консолидирует трафик с нескольких устройств и восходящих ссылок на управляемый коммутатор на уровне ячейки или завода, где реализуются передовые функции, такие как VLAN, резервность кольца и политика безопасности.

Важно отметить, что эта модель продукта была перечислена как прекращенная крупными дистрибьюторами, с RS20-1600T1T1SDAEHHXX. X.XX отмечается в качестве альтернативы. Это подчеркивает важность консультаций с нынешними представителями или дистрибьюторами Hirschmann по активным линиям продукции и путям миграции при проектировании новых систем.

2.Критические соображения для внедрения и развертывания

Хотя сам переключатель прост, его развертывание в промышленной среде требует тщательного планирования. Выбор кабелей имеет первостепенное значение; Использование экранированных кабелей Ethernet настоятельно рекомендуется для поддержания целостности сигнала в электрически шумных условиях. Правильное заземление выключателя и кабельных щитов имеет важное значение для реализации всех преимуществ его функций защиты от ЭМК. Хотя переключатель имеет широкий диапазон рабочих температур, он должен быть установлен в таком месте, чтобы избежать прямого воздействия источников тепла или проводящих загрязнителей, чтобы максимизировать срок службы.

Кроме того, хотя коммутатор не требует конфигурации, общая архитектура сети должна быть спроектирована с учетом неуправляемого сегмента. Поскольку неуправляемые коммутаторы не поддерживают протоколы, такие как Spanning Tree Protocol (STP), они должны быть интегрированы в топологию звезды или тщательно в структуру дерева, чтобы избежать случайных петель, которые могут вызвать штормы вещания и сбой сети.

Часто задаваемые вопросы (FAQ)

Каковы конкретные преимущества широкого диапазона питания (9,6-60 В постоянного тока) в промышленном выключателе?

Широкий диапазон питания предлагает два важных преимущества: гибкость и устойчивость. Он позволяет развертывать одну и ту же модель переключателя в различных объектах с разными стандартными уровнями напряжения постоянного тока (например, 24 В постоянного тока или 48 В постоянного тока) без необходимости другого блока питания. Что еще более важно, он обеспечивает присущую терпимость к падениям напряжения, падениям и колебаниям, которые обычны в промышленных системах распределения энергии. Это гарантирует, что коммутатор остается в состоянии работы во время простоя или в присутствии электрического шума, тем самым повышая общую стабильность сети.

Как технология переключения хранения и передачи влияет на производительность сети?

Переключение между хранилищем и передачей положительно влияет на производительность сети, повышая ее надежность. Когда кадр данных входит в коммутатор, он буферируется в полном объеме. Затем переключатель рассчитывает циклическую проверку избыточности (CRC) для кадра и сравнивает ее с CRC внутри кадра. Если они совпадают, кадр перенаправляется в порт назначения; Если нет, ошибочный кадр выбрасывается. Этот процесс предотвращает распространение поврежденных данных через сеть, что может привести к ошибкам связи или сбоям чувствительных промышленных устройств управления.

Может ли этот неуправляемый коммутатор использоваться в сети, которая требует высокой доступности через избыточность?

Хотя сам Hirschmann RS20-1600T1T1SDAUHC не поддерживает передовые протоколы резервной сети, такие как HIPER-Ring или RSTP, он имеет излишний вход питания. Это позволяет подключить два независимых источника питания к переключателю, обеспечивая, что в случае отказа одного источника питания переключатель автоматически переключается на резервное копирование без перерыва. Для избыточности пути данных неуправляемые коммутаторы обычно развертываются в топологиях звезд, где единственной точкой сбоя является вверхняя ссылка. Для полностью избыточной сетевой архитектуры в точке агрегации потребуется управляемый коммутатор с возможностями кольца.

Какова значимость высокого рейтинга MTBF (45,4 года)?

Среднее время между сбоями (MTBF) 45,4 года является статистическим прогнозом надежности, рассчитанным на основе анализа напряжения компонентов и исторических данных о показателях сбоев. Высокое значение MTBF указывает на очень низкую вероятность сбоя в течение срока эксплуатации коммутатора, что является критическим показателем для отраслей промышленности, где доступность системы напрямую связана с производительностью и безопасностью. Он обеспечивает инженерам и управляющим заводами количественную гарантию долговечности продукта и его пригодности для критически важных приложений, где окна обслуживания редки, а незапланированные простои дороги.

Подходит ли этот переключатель для использования в опасных местах?

Hirschmann RS20-1600T1T1SDAUHC сертифицирован для использования в опасных местах класса 1 дивизии 2 в соответствии со стандартом cUL 1604. Это означает, что он одобрен для использования в районах, где могут присутствовать воспламеняемые газы, пары или жидкости в аномальных условиях. Однако важно ознакомиться с конкретными сертификационными документами и обеспечить, чтобы установка полностью соответствовала всем местным и национальным электрическим кодексам для опасных районов до развертывания.
