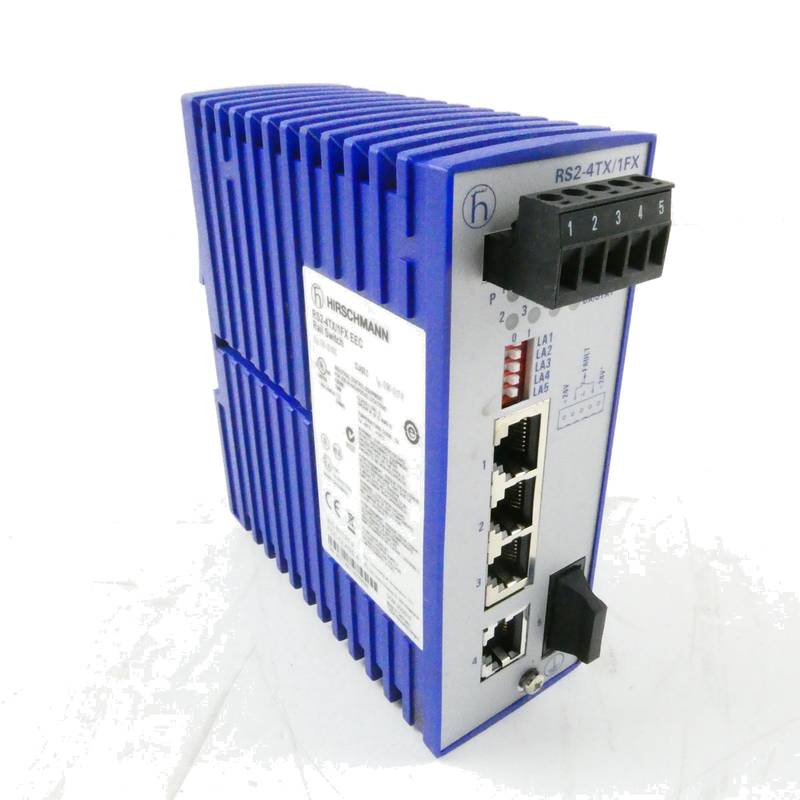

Промышленный выключатель Ethernet Hirschmann RS2-4TX/1FX EEC закрепленный DIN Rail Mounted

Hirschmann RS2-4TX/1FX EEC является примером надежности в сфере промышленных сетей, прямо разработанным как загрязненный промышленный коммутатор, чтобы процветать в условиях, которые привели бы к неспособности стандартного коммерческого оборудования. Этот промышленный коммутатор Ethernet обеспечивает надежное подключение с сочетанием медных и оптоволоконных портов, обеспечивая стабильность сети в электрически шумных и физически сложных условиях. Его компактная конструкция, монтируемая на DIN-рельсе, в сочетании с широким диапазоном рабочих температур и проверенным опытом высокой надежности, делает его незаменимым компонентом для строительства устойчивых сетевых инфраструктур в таких секторах, как автоматизация завода, управление процессами и транспортные системы. Это устройство воплощает в себе основополагающий принцип эксплуатационной технологии: беспрепятственную работу в течение длительного жизненного цикла с минимальным простоем.

1.Обзор продукта и основная функциональность

Hirschmann RS2-4TX/1FX EEC является неуправляемым промышленным Ethernet-коммутатором, который использует режим переключения хранения и передачи, поддерживающий стандарты 10 Мбит/с Ethernet и 100 Мбит/с Fast Ethernet. Его основная функция заключается в обеспечении высоконадежного и бесплатного обслуживания сегмента сети, соединяющего критически важные устройства в промышленной системе управления. Обозначение «Утвержденный» не просто маркетинговый термин; это прямая ссылка на способность блока выдерживать экстремальные температуры, сильные вибрации и электромагнитные помехи, обеспечивая последовательную передачу данных там, где это имеет наибольшее значение.

Как часть известной серии RS2 Hirschmann, этот коммутатор построен вокруг философии "установить и забыть", не требуя конфигурации, предлагая при этом основные функции управления сетью, такие как автоматическое обучение адресов, автоматическое распознавание полярности и автоматическое кроссовер на его медных портах. Эта возможность plug-and-play значительно сокращает время и сложность установки. Интеграция как электрических, так и оптических интерфейсов позволяет обеспечить гибкую конструкцию сети, позволяющую расширить сеть на большие расстояния и создать стабильную основу, которая является иммунной к электрическому шуму.

2.Технические спецификации и физический дизайн

Конфигурация порта и сетевые интерфейсы

Этот загруженный промышленный коммутатор оснащен в общей сложности шестью портами, стратегически разделенными, чтобы предложить универсальность подключения. Он оснащен четырьмя портами 10/100BASE-TX RJ45 для подключения устройств через стандартную крученную пару медной кабели. Эти порты поддерживают автоматические переговоры и автоматическую полярность, упрощая подключение ПК, ПЛК, HMI и других полевых устройств. Важно, что он также включает в себя два многомодных оптоволоконных порта 100BASE-FX с разъемами SC. Включение волоконных портов позволяет коммутатору преодолевать различные сегменты сети на расстояниях, иммунных от EMI / RFI, что является критической особенностью в промышленных средах.

Электрическая и экологическая прочность

Переключатель работает на входе питания постоянного тока 24 В с широким диапазоном допуска от -25% до + 30%. Он имеет возможность избыточного питания, что позволяет установить более надежное питание. При максимальном потреблении энергии 5,4 Вт он является энергоэффективным компонентом в любой панели управления. Прочность устройства подчеркивается его рабочим температурным диапазоном от -40 ° C до + 70 ° C и температурным диапазоном хранения от -40 ° C до + 85 ° C, обеспечивая сохранение производительности на неогревных складах или при прямом воздействии солнца. Он защищен по стандартам IP20, что делает его безопасным от контакта с большими твердыми объектами.

Метрики физической конструкции и надежности

Размещенный в компактном, прочном металлическом корпусе размерами 47 мм х 135 мм х 111 мм (Ширина х Высота х Глубина), переключатель предназначен для эффективного использования пространства на стандартной 35 мм DIN-рельсе. Весом всего 320 граммов, он как прочный, так и легкий. Ключевым показателем его прочности является его расчетное среднее время между сбоями (MTBF) 51,4 года (в соответствии со стандартом MIL-HDBK-217F), свидетельство его исключительной долговечности конструкции и пригодности для критических приложений, где сбой не является вариантом.

3.Ключевые особенности и оперативные преимущества

Непревзойденная прочность и промышленное соответствие

Особенной особенностью этого промышленного Ethernet-коммутатора является его закрепленная конструкция. Он соответствует строгим промышленным стандартам ЭМК, включая иммунитет к электростатическому разряду (ESD) при контакте 6 кВ и воздушном разряде 8 кВ, электрические быстрые переходы (разрыв) при 2 кВ на электропроводах и иммунитет к перенапряжению в соответствии с EN 61000-4-5. Кроме того, он отвечает стандартам по устойчивости к вибрациям и ударам (IEC 60068-2-6 и IEC 60068-2-27), гарантируя, что он будет оставаться эксплуатационным в средах с тяжелыми машинами и постоянными вибрациями.

Комплексная диагностика и безопасность

Несмотря на то, что он является неуправляемым переключателем, он обеспечивает важную диагностическую обратную связь через светодиодные индикаторы для питания, состояния связи, активности данных и неисправностей. Он также включает в себя сигнальный контакт (реле неисправности), который может быть использован для запуска внешней тревоги в случае сбоя питания, обеспечивая необходимый слой мониторинга системы. Устройство имеет несколько сертификатов безопасности, включая cUL 508 для промышленного оборудования, cUL 1604 для опасных мест (класс 1 Div 2) и cUL 60950 для ИТ-оборудования, обеспечивая его одобрение для использования в широком диапазоне географий и отраслей промышленности.

Упрощенная интеграция и обслуживание сетей

Авто-функции медных портов (авто-переговоры, авто-MDI / MDIX, авто-полярность) делают установку практически безупречной, устраняя необходимость в кроссоверных кабелях или ручной конфигурации. Механизм переключения хранения и передачи с автоматическим обучением адресов обеспечивает эффективную и свободную от столкновений передачу пакетов данных. Это сочетание функций приводит к созданию устройства, которое не требует постоянного обслуживания или технических знаний сети для работы, что способствует снижению общей стоимости владения.

4.Основные области применения и промышленные решения

Этот закрепленный промышленный выключатель находит свою цель в множестве требовательных секторов. В автоматизации завода он развернут на цехе для подключения ПЛК, приводов двигателей, роботизированных контроллеров и датчиков, образуя надежную сетевую основу, которая иммунитет к ЭМИ, генерируемой высокомощными двигателями и приводами. Его прочная конструкция делает его идеальным для использования в автомобильном производстве, упаковочных линиях и других суровых промышленных условиях.

В технологических отраслях, таких как очистка воды, нефтегазовые и химические заводы, способность переключателя работать в широких температурных диапазонах и его сертификация для опасных мест делают его безопасным и надежным выбором. Волоконно-оптические порты особенно ценны в этих средах для создания связей на большие расстояния между комнатами управления и дистанционными полевыми установками, часто охватывающими несколько километров, сохраняя при этом целостность сигнала и изоляцию.

Транспортный сектор, включая железные дороги и системы управления движением, также пользуется устойчивостью переключателя к вибрации и расширенной температурной работой. Он может использоваться в дорожных шкафах для управления светофорами или в железнодорожных сигнальных приложениях, где сбой сети не является вариантом. Его компактная конструкция DIN-рельса делает его одинаково подходящим для развертывания в подстанциях распределения энергии и для сетей управления автоматизацией зданий.

Часто задаваемые вопросы (FAQ)

В чем основное преимущество использования "закрепленного промышленного выключателя", такого как RS2-4TX/1FX EEC, по сравнению со стандартным офисным выключателем?

Главным преимуществом является превосходная надежность в экстремальных условиях. Стандартный офисный выключатель предназначен для климатически контролируемой среды. В отличие от этого, этот загруженный промышленный переключатель построен, чтобы выдерживать экстремальные температуры от -40 ° C до + 70 ° C, сильные вибрации от машин и значительные электромагнитные помехи. Его прочный металлический корпус, безопасная монтажа DIN-рельса и внутренние компоненты с конформальным покрытием защищают его от пыли, влаги и коррозионной атмосферы, обеспечивая бесперебойную работу сети там, где это наиболее необходимо.

Как оптоволоконные порты на этом коммутаторе улучшают конструкцию сети в промышленной среде?

Два многомодных волоконно-оптических порта 100BASE-FX обеспечивают два важных преимущества: шумную защиту и расширение на большие расстояния. Электрический шум от двигателей и приводов может сильно ухудшить сигналы на медных кабелях. Волоконно-оптические кабели полностью защищены от электромагнитных помех (ЭМИ), обеспечивая целостность данных. Кроме того, волоконное соединение может охватывать гораздо большие расстояния, чем 100-метровый предел стандартного медного Ethernet, что позволяет подключать сетевые сегменты между зданиями или через большой фабричный этаж без деградации сигнала.

Подходит ли этот выключатель для места с потенциальной опасностью взрыва?

Да, Hirschmann RS2-4TX/1FX EEC обладает сертификацией cUL 1604 Class 1 Division 2. Это означает, что он одобрен для использования в опасных местах, где могут присутствовать воспламеняемые газы, пары или пыль в аномальных условиях. Эта сертификация делает его безопасным и соответствующим выбором для развертывания во многих областях нефтегазовой, химической и фармацевтической промышленности.

Что означает 51,4-летний рейтинг MTBF (среднее время между сбоями) для пользователя?

Рейтинг MTBF 51,4 года является статистическим прогнозом надежности, рассчитанным в соответствии со стандартом MIL-HDBK-217F. Для пользователя это приводит к исключительно низкой вероятности сбоя в течение срока эксплуатации выключателя. Он обеспечивает высокую степень уверенности в долгосрочной долговечности продукта и снижает общую стоимость владения, минимизируя риск незапланированных простоев и связанные с ними расходы на обслуживание и замену.

Можно ли использовать этот переключатель для создания избыточной системы питания?

Да, переключатель поддерживает избыточную мощность 24 В постоянного тока. Эта функция позволяет подключить два отдельных источника питания постоянного тока 24 В к терминалу выключателя. Если первичное источник питания откажется, коммутатор будет беспрепятственно продолжать работу с помощью вторичного источника питания без какого-либо перерыва сетевого трафика. Это важная особенность для приложений, где требуется максимальная доступность сети.
