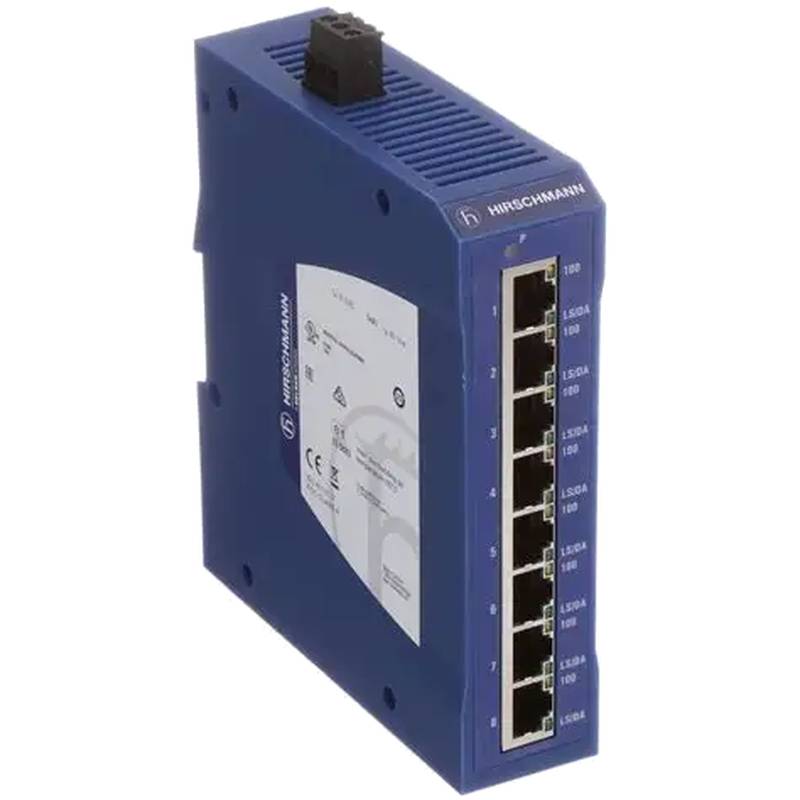

Hirschmann SPIDER II 8TX является классическим примером надежного и затвержденного промышленного Ethernet-коммутатора, специально разработанного для работы в условиях, когда стандартное коммерческое сетевое оборудование будет сбиваться. Этот 8-портовый, неуправляемый DIN Rail Switch предназначен для простоты и долговечности, обеспечивая решение подключения plug-and-play для критически важных систем промышленной автоматизации, управления и мониторинга. Он использует надежную конструкцию с широким диапазоном рабочего напряжения, компактный форм-фактор для установок шкафов высокой плотности и значительную иммунитет к электрическим помехам, что делает его фундаментальным компонентом для строительства устойчивых сетевых инфраструктур на производственных заводах, средах управления процессами и других сложных настройках. Хотя эта конкретная модель достигла своего статуса окончания срока службы и больше не производится, ее философия дизайна и потребности, которые она решает, остаются весьма актуальными, а современные преемники продолжают свое наследие надежной производительности.
1.Обзор продукта и основной технический профиль
SPIDER II 8TX - это неуправляемый коммутатор с фиксированной конфигурацией, который обеспечивает восемь медных портов 10/100BASE-TX с разъемами RJ45. Его главная роль состоит в том, чтобы сформировать основу мелких или распределенных промышленных сетей, беспрепятственно соединяя ПЛК, HMI, датчики и приводы. Как неуправляемый коммутатор, он не требует конфигурации, предлагая немедленное расширение сети при установке. Устройство питано входом от 18 до 32 В постоянного тока, который подключен через подключаемый 3-штифтовый терминальный блок, общая особенность в промышленных средах для безопасной и простой проводки. Переключатель характеризуется своим режимом переключения хранения и перенаправления, автоматическим переговором и автоматическим обнаружением полярности на всех портах, обеспечивая беспрепятственную интеграцию и работу.
Важным техническим аспектом является состояние продукта. Hirschmann SPIDER II 8TX официально объявлен устаревшим и прекращен производство. Эта информация имеет жизненно важное значение для конструкторов систем и интеграторов, планирующих новые установки. Для этих проектов в качестве современной замены рекомендуется модель прямого преемника, SPIDER-SL-20-08T1999999SY9HHHH, предлагающая сопоставимые или усовершенствованные функции в аналогичном формальном факторе.
2. Глубокие технические спецификации и экологические рейтинги
Производительность этого промышленного Ethernet-коммутатора определяется набором спецификаций, которые квалифицируют его для промышленной службы. Он работает надежно в температурном диапазоне от 0 ° C до 60 ° C, обеспечивая функциональность как в прохладных управленческих комнатах, так и в более горячих фабричных помещениях. Корпус имеет рейтинг IP30, обеспечивая защиту от контакта с инструментами и проводами и от твердых чужих объектов диаметром более 2,5 мм, хотя он не защищен от воды.
Электромагнитная совместимость является краеугольным камнем его конструкции. Переключатель построен для выдержания типичного электрического шума, обнаруженного в промышленных условиях, в соответствии со стандартами электростатического разряда (EN 61000-4-2), электромагнитных полей (EN 61000-4-3) и быстрых переходных вспышек (EN 61000-4-4). Эта надежная производительность ЭМК обеспечивает стабильность сети и целостность данных в присутствии приводов переменной частоты, тяжелого оборудования и других источников помех. Устройство также может похвастаться впечатляющим расчетным средним временем между сбоями (MTBF), подчеркивающим его конструкцию для долгосрочной непрерывной работы с минимальным простоем.
3.Особенности дизайна и философия строительства
Физическая и функциональная конструкция SPIDER II 8TX является свидетельством его назначения в качестве DIN-рельсового переключателя. Его компактный и узкий корпус специально оформлен для эффективной монтажи на стандартных DIN-рельсах в шкафах управления, что позволяет ему устанавливаться наряду с другими компонентами автоматизации, такими как ПЛК, приводы двигателей и выключатели. Эта конструкция максимизирует использование пространства в часто переполненных промышленных корпусах.
Строительство уделяет первоочередное внимание долговечности. Использование прочного металлического или высококачественного корпуса из алюминиевого сплава распространено в таких устройствах, обеспечивая устойчивость к удару, вибрации и коррозии. Включение светодиодных индикаторов состояния для питания и связи/активности порта обеспечивает диагностику на один взгляд, что позволяет быстро устранить проблемы с подключением к сети. Дизайн DIN Rail Switch в сочетании с его работой без вентилятора приводит к бесплатному обслуживанию и высоко надежному сетевому узлу, который может работать в течение многих лет на фоне промышленного процесса.
4.Основные области применения и промышленные решения
Природа plug-and-play и прочность Hirschmann SPIDER II 8TX сделали его универсальным решением во многих секторах. В фабричной автоматизации он идеально подходит для создания небольших сетей на уровне машин, соединяя все устройства на одном куске оборудования в более широкую фабричную сеть. Для приложений управления процессом, таких как в очистке воды или химических установках, его иммунитет к помехам обеспечивает стабильную связь для циклов мониторинга и управления.
Этот промышленный коммутатор Ethernet также нашёл сильную основу в тяжелой промышленности. Его соответствие строгим стандартам сделало его применимым для использования в производстве ветровой энергии, морских системах на судах и подвижном составе в железнодорожном транспорте. В этих приложениях способность переключателя обрабатывать вибрации, широкие температурные колебания и нестабильные источники питания имеет первостепенное значение. Он служит фундаментальным строительным блоком для создания распределенных и устойчивых сетевых архитектур, которые имеют решающее значение для современных промышленных операций.
5.Оперативные преимущества и сравнительное предложение стоимости
Ключевые преимущества SPIDER II 8TX заключаются в его простоте, надежности и экономической эффективности для основных промышленных сетевых задач. Его неуправляемый характер устраняет необходимость в специализированных ИТ-знаниях для развертывания, значительно сокращая время ввода в эксплуатацию и сложность. Высокие среднесрочные расходы и надежные экологические спецификации непосредственно способствуют снижению общих затрат на владение, сведя к минимуму незапланированные простои и потребности в техническом обслуживании.
По сравнению со своим предшественником, SPIDER 8TX, серия "II", как правило, представляла собой эволюцию качества компонентов и, возможно, улучшенные характеристики производительности. Более широко, в рамках портфеля Hirschmann, серия SPIDER II была позиционирована как экономичный и высоко надежный неуправляемый вариант, сидящий ниже более богатой функциями серии RS2, которая предлагала передовые функции, такие как избыточные входы мощности и всеобъемлющая сигнализация о неисправности. Для пользователей, требующих базового, надежного подключения без передовых функций управления сетью, SPIDER II 8TX представляет оптимальный баланс производительности и стоимости.
Расширенная перспектива: роль неуправляемых коммутаторов в промышленных сетях
Понимание стратегического размещения устройства, такого как SPIDER II 8TX, в более широкой иерархии промышленных сетей является ключом к правильному проектированию системы.
1.Иерархия промышленных сетевых коммутаторов
Промышленные сетевые коммутаторы могут быть широко классифицированы на управляемые, легко управляемые и неуправляемые типы, каждый из которых служит отдельной цели. Неуправляемые коммутаторы, такие как SPIDER II 8TX, являются самой простой формой. Они работают автономно, без настраиваемых пользователем вариантов приоритетности трафика, VLAN или диагностики за пределами основных светодиодов связи. Они идеально подходят для "края" сети, где основное требование состоит в подключении нескольких конечных устройств к восходящей ссылке.
Управляемые коммутаторы предлагают полный контроль над сетевым трафиком, позволяя инженерам настроить VLAN для сегментации сетевого трафика, настроить качество обслуживания (QoS) для приоритетного определения критических данных и использовать протоколы, такие как Протокол быстрого дерева (RSTP) для избыточности сети. Легко управляемые коммутаторы предлагают среднюю почву, обеспечивая поднабор функций управления, таких как простая веб-конфигурация для базовых настроек VLAN и порта, часто по меньшей стоимости, чем полностью управляемые альтернативы.
Выбор: Выбор полностью зависит от критичности и сложности приложения. Неуправляемый DIN Rail Switch идеально подходит для одной машинной ячейки, где сегментация сети не требуется. Управляемый коммутатор необходим для общеобъектной спинной сети, где контроль трафика, избыточность и безопасность имеют решающее значение.
2.Критические соображения по реализации и установке
Успешное развертывание промышленного выключателя подразумевает больше, чем просто подключение кабелей. Правильное питание имеет решающее значение; вход 18-32 В постоянного тока должен быть получен из стабильного и чистого промышленного источника питания, чтобы избежать пиков напряжения и шума, которые могут нарушить работу. Для установок в районах с высокими электромагнитными помехами, для поддержания целостности сигнала настоятельно рекомендуется использовать экранированные кабели Ethernet (SF / UTP или S / FTP) и обеспечить надлежащее заземление экрана на обоих концах.
Хотя сам SPIDER II 8TX не управляется, его размещение в сети следует тщательно рассмотреть. Как правило, он должен использоваться для подключения некритических устройств на уровне доступа и должен быть подключен к управляемому переключателю ввышенной ссылки. Это позволяет управляемому коммутатору выполнять задачи контроля и мониторинга по всей сети. Кроме того, физическая установка должна обеспечить адекватное размещение вокруг выключателя для рассеивания тепла, даже если он без вентилятора, чтобы предотвратить перегрев и обеспечить долгосрочную надежность.
Часто задаваемые вопросы (FAQ)
В чем главное различие между промышленным Ethernet-коммутатором и коммерческим офисным коммутатором?
Промышленные коммутаторы Ethernet, такие как Hirschmann SPIDER II 8TX, построены для жестких сред. Они имеют прочные металлические корпусы, более широкие диапазоны рабочих температур (например, от 0 ° C до 60 ° C), более высокую устойчивость к вибрации и электрическому шуму и часто используют монтаж DIN для легкой интеграции в панели управления. Коммерческие выключатели предназначены для стабильной, контролируемой климатом среды офиса и не имеют этих прочных функций.
Можно ли использовать этот коммутатор в топологии кольцевой сети для избыточности?
Нет, SPIDER II 8TX, будучи неуправляемым коммутатором, не поддерживает никаких протоколов сетевой избыточности, таких как протокол восстановления кольца или RSTP. В топологии кольца это создаст шторм вещания и сбросит сеть. Для избыточных кольцевых сетей необходимы специально разработанные управляемые коммутаторы, которые поддерживают соответствующий протокол кольца.
Что делать, если мне нужна замена прекращенного производства SPIDER II 8TX?
Hirschmann и другие производители промышленных коммуникаций имеют активные линии продукции, которые служат современными заменителями. Например, SPIDER-SL-20-08T1999999SY9HHH перечислен в качестве прямой альтернативы. Рекомендуется проконсультироваться с дистрибьютором Hirschmann или техническим инженером по продажам, чтобы выбрать самую современную модель, которая соответствует техническим и экологическим требованиям вашего приложения.
Почему диапазон рабочего напряжения (18-32 ВПС) важен для промышленной среды?
Промышленные объекты часто используют 24VDC в качестве стандарта для систем управления. Широкий диапазон входного напряжения гарантирует, что переключатель может переносить колебания и снижения в источнике питания постоянного тока станции без сбоев или сбоя. Эта допустимость имеет решающее значение для поддержания времени работы сети во время общих событий, таких как запуск больших двигателей или других индуктивных нагрузок.
Значит ли функция "автоматическое пересечение" что я могу использовать любой стандартный кабель Ethernet?
Да, функция автоматического пересечения (или Auto-MDI/MDI-X) на всех портах означает, что переключатель автоматически обнаруживает, используете ли вы прямой или кроссоверный кабель и регулирует соответственно. Это устраняет необходимость в конкретных типах кабелей и упрощает установку, поскольку вы можете использовать стандартные прямые кабели Ethernet для всех соединений, будь то к конечному устройству или к другому коммутатору.
