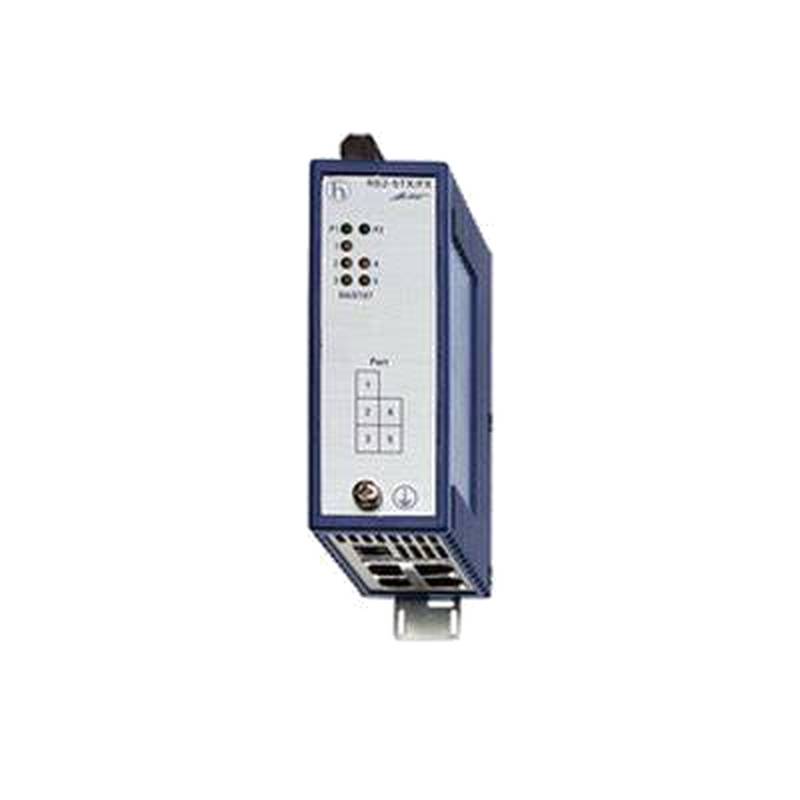

Hirschmann RS2-5TX/FX 5-портовый неуправляемый промышленный сетевой коммутатор 24VDC

Hirschmann RS2-5TX/FX является фундаментальным компонентом в сфере промышленных сетей, точно определенным как компактный и надежный неуправляемый промышленный коммутатор. Это устройство разработано для обеспечения надежного и немедленного подключения к сети в суровых условиях без необходимости сложной конфигурации. Его выдающейся особенностью является конфигурация гибридного порта, беспрепятственно интегрирующая стандартные медные соединения с оптоволоконной способностью. Эта конструкция делает его идеальным, экономически эффективным промышленным сетевым коммутатором для расширения сетевого охвата и преодоления электромагнитных помех в приложениях, начиная от автоматизации завода и управления процессами до транспортных и энергетических систем. Предлагая сочетание прочности, простоты и универсального подключения, RS2-5TX/FX служит критической сетевой основой для небольших или распределенных промышленных приложений.

1.Обзор продукта и основной оперативный принцип

Как неуправляемый промышленный коммутатор, Hirschmann RS2-5TX/FX работает по простому принципу "plug-and-play". Он не требует конфигурации программного обеспечения, присвоения IP-адреса или непрерывного управления, что позволяет быстрое развертывание и гарантированную стабильность сети. Основная функция этого промышленного сетевого коммутатора заключается в получении пакетов данных от одного подключенного устройства и эффективной передаче их соответствующему устройству назначения в сегменте локальной сети. Он использует режим переключения хранения и передачи, который обеспечивает целостность данных, проверяя каждый пакет на наличие ошибок перед переадресацией его. Это устройство поддерживает стандарты Ethernet (10 Мбит / с) и Fast Ethernet (100 Мбит / с), автоматически переговоряя наилучшую возможную скорость и дуплексный режим с подключенными устройствами. Его работа питана входом питания постоянного тока 24 В, распространенным в промышленных условиях, и он разработан с акцентом на надежность и поддержание непрерывного потока данных.

2.Технические характеристики и характеристики производительности

Профиль производительности RS2-5TX/FX определяется набором прочных спецификаций, которые обеспечивают последовательную работу в сложных условиях.

Конфигурация порта и скорость передачи данных: коммутатор имеет в общей сложности пять портов. Он оснащен четырьмя медными портами 10/100Base-TX с разъемами RJ45, которые поддерживают автоматические переговоры, автоматическую полярность и Auto-MDI/MDI-X для упрощенной кабельной проводки. Важно, что он включает в себя один многомодный оптоволоконный порт 100Base-FX с разъемом MTRJ. Это позволяет передавать данные со скоростью 100 Мбит/с на более длительные расстояния и в электрически шумных средах, где медные кабели подвержены помехам.

Электрическая и экологическая прочность: переключатель работает на источнике питания постоянного тока 24 В (с рабочим диапазоном от -25% до + 30%). Он потребляет максимум 4 ватта мощности. Он построен для работы в широком диапазоне рабочих температур от 0 ° C до + 60 ° C и может выдерживать температуры хранения и транспорта от -25 ° C до + 70 ° C. Его конструкция также переносит уровни относительной влажности от 10% до 95% (без конденсации).

Физический дизайн и монтаж: Размещенный в компактном, прочном корпусе с размерами 47 мм х 145 мм х 80 мм (ширина х высота х глубина) и весом примерно 520 граммов, переключатель предназначен для экономичной установки. Он использует механизм монтажа рельсов DIN (для рельсов 35 мм), который является стандартом для промышленных шкафов управления, и имеет рейтинг защиты IP20, защищающий его от проникновения твердых объектов больше 12,5 миллиметра.

3.Особенности дизайна и философия строительства

Гибридное медно-волоконное соединение для универсальной сети

Основной особенностью RS2-5TX/FX является его гибридный порт. Включение оптоволоконного порта наряду со стандартными медными портами обеспечивает значительную гибкость. Волоконный порт может быть использован для создания спинной связи между двумя коммутаторами на гораздо большем расстоянии, чем позволяет медь, или для подключения к устройству в области с крайними электромагнитными помехами, тем самым повышая общую надежность и охват сети.

Продолжительность для промышленной долговечности и надежности

Этот неуправляемый промышленный выключатель построен для удовлетворения строгих требований промышленных сред. Его номинальный срок эксплуатации, выраженный в среднем времени между сбоями (MTBF), особенно высок - 74,4 года (в соответствии со стандартом MIL-HDBK-217F при 25 ° C), что подчеркивает его исключительную надежность для критических приложений. Использование промышленных компонентов и прочного корпуса обеспечивает устойчивость к вибрациям, ударам и колебаниям температур, которые редки в коммерческом сетевом оборудовании.

Упрощенная установка и обслуживание

Верный своей неуправляемой природе, переключатель предлагает беспрецедентную простоту использования. Автоматические функции на его медных портах устраняют необходимость в кроссоверных кабелях или ручной конфигурации скорости и дуплексных настроек. Рельсовая установка DIN позволяет быструю и безопасную установку в электрическом корпусе. Этот подход "плаг-энд-плей", в сочетании с неотъемлемой надежностью устройства, приводит к минимальным требованиям к обслуживанию и низким общим затратам на владение.

4.Основные области применения и промышленные решения

RS2-5TX/FX находит свою нишу в различных промышленных секторах, где требуется надежная, простая и смешанная сеть.

Фабричная автоматизация и системы управления: он идеально подходит для подключения ПЛК, HMI, датчиков и приводов на фабричном этаже. Волоконный порт может соединять отдельные шкафы управления через производственную ячейку, обеспечивая при этом иммунитет от электрического шума от высокомощных машин.

Применения в технологической промышленности: в таких средах, как очистительные станции воды, химическая переработка или нефтегазовые объекты, переключатель может надежно контролировать сеть и контролировать оборудование. Его широкая температурная допустимость и прочная конструкция делают его подходящим для этих сложных настроек.

Инфраструктура и транспортные системы: Переключатель может быть развернут в таких приложениях, как системы управления станцией, управление освещением туннеля или наружная сигнализация, где его способность функционировать в неконтролируемых климатом средах и его волоконно-оптический охват для дальних соединений являются значительными преимуществами.

5.Оперативные преимущества и экономические выгоды

Повышенная надежность сети и шумная защита

Основным эксплуатационным преимуществом этого промышленного сетевого коммутатора является повышенная надежность, которую он приносит сети. Волоконно-оптическое соединение полностью защищено от электромагнитных помех (ЭМИ), наземных петель и вспышек, вызванных молнией, которые являются общими причинами повреждения данных и простоя в промышленных условиях. Это обеспечивает бесперебойную передачу данных для критических сигналов управления и мониторинга.

Эффективное расширение и упрощение сети

С экономической точки зрения RS2-5TX/FX предлагает экономически эффективное решение для расширения сети. Интегрированный волоконный порт устраняет необходимость в отдельном конвертере медиа, снижая как затраты на аппаратное обеспечение, так и потенциальные точки сбоя. Его неуправляемая природа экономит время на конфигурацию и устраняет необходимость в специализированных ИТ-навыках для развертывания, что приводит к снижению установки и эксплуатационных расходов.

Простороэффективный и надежный дизайн

Компактный формационный фактор DIN-рельса позволяет установки высокой плотности внутри панелей управления, экономяя ценное пространство в шкафе. Высокий СМСП и надежные экологические спецификации непосредственно способствуют сокращению времени простоя и снижению затрат на жизненный цикл, минимизируя производственные потери и необходимость частой замены.

Часто задаваемые вопросы (FAQ)

В чем главное преимущество наличия оптоволоконного порта на неуправляемом коммутаторе, таком как RS2-5TX/FX?

Ключевым преимуществом является возможность создания высоконадежного, дальнего и электрически иммунного сетевого соединения. Волоконно-оптические кабели могут простираться на гораздо большие расстояния, чем традиционные медные кабели Ethernet без деградации сигнала. Что еще более важно, они полностью защищены от электромагнитных помех (ЭМИ), что делает их идеальными для подключения устройств в электрически шумных промышленных средах или между различными зданиями, что обеспечивает целостность данных в критических приложениях.

Как "неуправляемый" характер этого коммутатора влияет на его работу в сети?

Как неуправляемый выключатель, RS2-5TX/FX работает автономно с нулевой конфигурацией. Он не предлагает функций, таких как VLAN, QoS или интерфейсы управления сетью (например, веб-консоль). Это упрощает развертывание до простой операции "plug and play", снижает затраты и гарантирует стабильность, поскольку настройки не могут быть случайно изменены. Он предназначен для сетей, требующих базового, надежного подключения без усовершенствованной сегментации трафика или возможностей удаленного управления.

Можно ли использовать этот переключатель в условиях экстремальных температур?

Да, Hirschmann RS2-5TX/FX предназначен для промышленных сред и имеет рабочий температурный диапазон от 0°C до 60°C. Это делает его подходящим для использования в неогревных фабричных зданиях или наружных корпусах, которые испытывают значительные изменения температуры, в отличие от стандартных коммерческих выключателей, которые обычно имеют более узкий рабочий диапазон.

Какой тип оптоволоконного кабеля необходим для порта 100BASE-FX?

Переключатель имеет разъем MTRJ для своего оптоволоконного порта и предназначен для использования с многомодными волоконными кабелями (MMF). Вам нужно будет убедиться, что у вас есть многомодный волоконный кабель с разъемами MTRJ, чтобы установить соединение с помощью этого порта.

Считается ли RS2-5TX/FX надежным компонентом для критически важных систем?

Да, его надежность количественно выражается его очень высоким средним временем между сбоями (MTBF) 74,4 года, как рассчитано по стандарту MIL-HDBK-217F. Это высокое значение MTBF в сочетании с его промышленными компонентами и надежной конструкцией делает его надежным компонентом для строительства устойчивых и критических промышленных сетевых инфраструктур.
