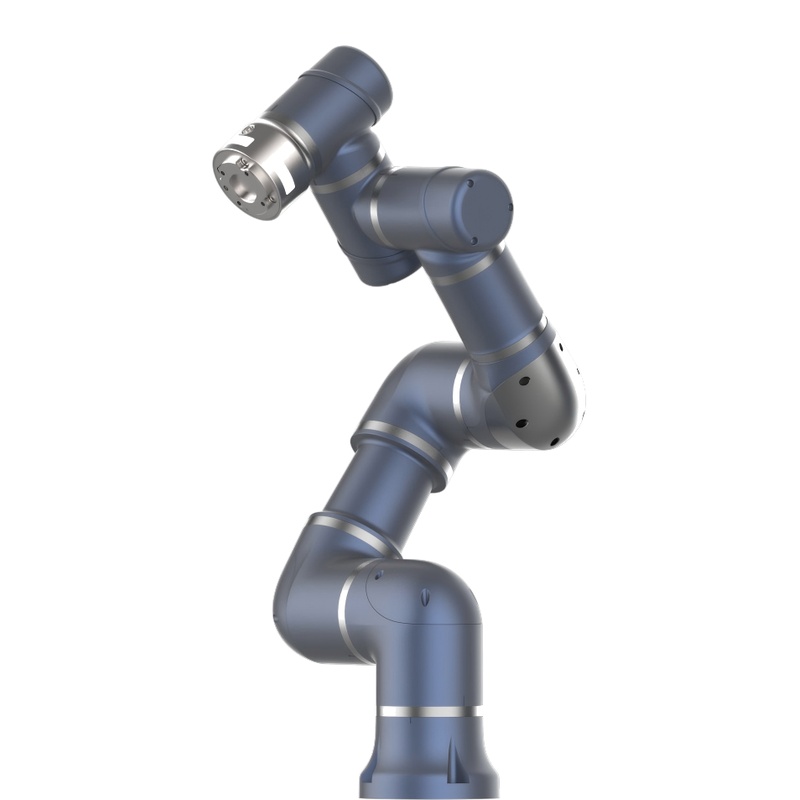

ESTUN S3-60 Pro высокоточный 6-осный промышленный робот для лазерной маркировки

ESTUN S3-60 Pro 6-осный промышленный робот: точные решения для лазерной маркировки

ESTUN S3-60 Pro - это высокопроизводительный 6-осий робот, разработанный специально для удовлетворения строгих требований точных промышленных приложений. Особенность 3 кг

полезная нагрузка и охват 575,8 мм, этот модуль отличается в специализированных задачах, таких как лазерная маркировка, сборка небольших частей и электронное испытание, где точность имеет первостепенное значение.

Разработанный со встроенными высокоточными датчиками крутящего момента на всех шести осях, S3-60 Pro предлагает беспрецедентную безопасность и возможности ручного управления. Его компактная конструкция и гибкость

варианты монтажа позволяют ему беспрепятственно интегрироваться в существующие производственные линии, обеспечивая надежное решение автоматизации для электроники и металлообрабатывающей промышленности.

Подробные технические характеристики

S3-60 Pro характеризуется своим промышленным управлением движением и повторяемостью. Ключевыми параметрами, которые делают его лидером в легком секторе робототехники, являются:

Количество осей: 6-Ось

Номинальная полезная нагрузка: 3 кг

Максимальный охват: 575,8 мм

Повторяемость позы: ±0,03 мм

Класс защиты: IP54

Вес робота: 14 кг

Макс. Скорость инструмента: 2,0 м / с

Сертификация безопасности: EN ISO 13849-1 PLd Cat.3

Коммуникация: Modbus RTU, RS485, TCP / IP

Рабочая температура: 0°C до 50°C

Передовые функции и инженерное совершенство

Точность является основным преимуществом S3-60 Pro. Используя 20-битные кодеры и передовую технологию кинематической компенсации, робот поддерживает стабильную траекторию даже при

высокие скорости. Этот уровень контроля имеет важное значение для лазерной маркировки, где даже небольшое отклонение может привести к дефектам продукта.

Серия "Pro" имеет интегрированную совместимость системы зрения, которая позволяет роботу идентифицировать и маркировать детали в неструктурированных средах. Его гибкое ручное руководство

позволяет операторам обучать сложные пути вручную, значительно сокращая время настройки для небольших серийных производственных запусков.

Безопасность приоритетной задачей является регулируемое обнаружение столкновений и контроль сил. Робот контролирует внешнее сопротивление в режиме реального времени, мгновенно останавливая движение, если препятствие

обнаружены. Эта совместная природа устраняет необходимость в громоздких клетках безопасности во многих промышленных условиях с низкой скоростью.

Основные сценарии применения

В индустрии лазерной маркировки S3-60 Pro обеспечивает стабильную руку, необходимую для гравирования серийных номеров, QR-кодов и логотипов на различных материалах. Высокая повторяемость

гарантирует, что маркировки являются последовательными в тысячах единиц, удовлетворяя строгим требованиям отслеживаемости автомобильного сектора.

Производство электроники использует S3-60 Pro для деликатных операций по выбору и размещению и тестирования PCB. Небольшой след робота и легкая рука позволяют ему работать

наряду с человеческими операторами на сборных скамейках, повышение производительности без необходимости полного перепроектирования рабочего пространства.

Лабораторная автоматизация и фармацевтическая упаковка также пользуются чистым движением S3-60 Pro и защитой IP54. Он обрабатывает пробки и небольшие медицинские

компоненты с крайней осторожностью, уменьшая риск загрязнения и человеческой ошибки в критических диагностических процессах.

Инструкции по установке и эксплуатации

Установите S3-60 Pro на стабильной поверхности без вибраций с помощью указанного фланцевого соединения ISO 9409-1-50-4-M6. Робот поддерживает пол, потолок или стену монтажа, но

Ориентация должна быть правильно настроена в программном обеспечении управления, чтобы обеспечить точность функций компенсации гравитации.

Подключите робота к шкафу управления S3E с помощью поставленных высокогибких кабелей. Убедитесь, что провод заземления надежно прикреплен, чтобы предотвратить электромагнитные помехи.

Во время первоначального запуска управляйте роботом с уменьшенной скоростью 250 мм/с, чтобы проверить, что запрограммированные пути и зоны безопасности правильны.

Используйте интуитивный графический интерфейс для программирования. Для задач лазерной маркировки синхронизируйте движение робота с сигналом лазерного триггера через встроенный цифровой ввод / вывод. Это обеспечивает

что лазер запускается только тогда, когда робот достиг точных координат маркировки.

Критические замечания по безопасности и техническому обслуживанию

Всегда носите соответствующие средства безопасности, включая обувь и шлемы, когда работаете в пределах досягаемости робота. Персонал должен пройти специализированную подготовку от ESTUN или

авторизованных партнеров перед попыткой программировать или изменить настройки безопасности системы S3-60 Pro.

Никогда не превышайте номинальную полезную нагрузку 3 кг, так как это может привести к преждевременному износу гармонических редукторов и компромиссу повторяемости. Регулярно проверять кабели на признаки износа

или влаги, особенно в приложениях высокого цикла, где соединения находятся под постоянным механическим напряжением.

Выполняйте периодические резервные копии данных всех программ движения и системных переменных на USB-накопитель или облачное хранилище. Это предотвращает потерю данных в случае неожиданного сбоя электроэнергии

или аппаратная неисправность, обеспечивая, что производство может быть восстановлено быстро с минимальным простоем.

Часто задаваемые вопросы (FAQ)

В чем основные различия между моделями S3-60 Eco и S3-60 Pro?

S3-60 Pro оснащен передовыми датчиками крутящего момента на каждой оси, что обеспечивает превосходную чувствительность для обнаружения столкновений и ручного руководства по сравнению с Eco

модель. Это делает версию Pro более подходящей для совместных сред, где взаимодействие человека и робота является частым и требует высоких стандартов безопасности.

Кроме того, модель Pro имеет более высокую точность калибровки, достигая точности траектории промышленного уровня, которая имеет важное значение для сложных задач, таких как лазерная маркировка или точная

Ассамблея. Хотя оба имеют одинаковую физическую доступность и полезную нагрузку, версия Pro предлагает усовершенствованные функции программного обеспечения, необходимые для высококачественной автоматизации.

Выбор между этими двумя зависит от сложности вашего приложения и необходимого уровня интеграции безопасности. Для простых задач выбора и размещения, где стоимость является основной

фактор, эко может быть достаточно, но для высокой точности маркировки, Про является рекомендованным промышленным стандартом.

Можно ли интегрировать ESTUN S3-60 Pro с сторонними системами лазерной маркировки?

S3-60 Pro имеет универсальную архитектуру связи, которая поддерживает Modbus RTU, RS485 и цифровой ввод/вывод, что позволяет ему взаимодействовать с большинством промышленных лазерных источников. Вы

может легко синхронизировать движение робота с процессом маркировки с помощью стандартных триггерных сигналов.

Интеграцию еще упрощает открытая программная платформа робота, которая позволяет создавать пользовательские команды и скрипты. Это означает, что робот может

подождите сигнала "Готовый" от лазера, прежде чем перейти в следующее положение, обеспечивая идеальную синхронизацию.

Многие системные интеграторы используют S3-60 Pro для обработки детали, пока лазер остается стационарным или наоборот. Его 6-осивая гибкость позволяет вращать детали в 3D-пространстве,

позволяет лазеру маркировать изогнутые поверхности или несколько сторон продукта в одном цикле.

Что делает S3-60 Pro подходящим для электронной промышленности?

Компактный вес 14 кг и небольшой площадь S3-60 Pro делают его идеальным для тесных пространств, обычно встречающихся в сборных линиях электроники. Он может быть установлен непосредственно на

существующие рабочие столы, обеспечивающие 6-осную ловкость без необходимости в крупномасштабных конструктивных модификациях.

Высокая повторяемость плюс или минус нулевая точка нуль три миллиметра имеет решающее значение для обработки микроскопических компонентов и выполнения точной пайки или испытаний. Эта точность

гарантирует, что робот может последовательно ударить небольшие контактные подложки на ПХД, снижая частоту производственных дефектов.

Кроме того, плавное управление движением робота минимизирует вибрации, которые могут повредить чувствительные электронные части. Его совместные функции также позволяют ему безопасно работать вместе с

человеческие тестеры, обрабатывающие повторяющиеся задачи, в то время как люди сосредоточены на сложных проверках качества и окончательных коррективах.

Как работает функция ручного руководства на S3-60 Pro?

Ручное руководство позволяет оператору физически переместить руку робота в желаемые позиции, которые затем система записывает в качестве части пути движения. Это сделано возможным благодаря

датчики крутящего момента высокого разрешения, которые обнаруживают силу, применяемую человеческой рукой.

Этот стиль обучения "перетащите и опускайте" значительно быстрее, чем с помощью традиционного учебного подвеса для перемещения оси робота по оси. Особенно полезен для лазерной маркировки путей

которые следуют сложным контурам или нерегулярным формам, которые трудно программировать вручную.

После обучения пути оператор может уточнить точки через графический пользовательский интерфейс для еще большей точности. Этот гибридный подход сочетает человеческую интуицию с

роботизированная точность, что делает S3-60 Pro доступным для персонала, который может не иметь обширного опыта программирования.

Какое обслуживание требуется для S3-60 Pro для обеспечения долгосрочной надежности?

Регулярное обслуживание включает в себя проверку соединений и кабелей робота на предмет любых признаков утечки жира или механического износа. Поскольку S3-60 Pro использует высококачественные редукторы и

двигатели, основной акцент должен быть на сохранении окружающей среды чистой и в пределах номинальной температуры.

Внутреннее программное обеспечение должно быть обновлено с последними версиями ESTUN, чтобы гарантировать доступ к самым последним улучшениям производительности и безопасности

патчи. Рекомендуется также проводить периодические проверки калибровки для поддержания повторяемости указанной позы робота в течение нескольких лет.

Важно также проверять функциональность кнопок аварийной остановки и датчиков обнаружения столкновений с запланированными интервалами. Обеспечение того, чтобы эти механизмы безопасности

Оперативная безопасность имеет жизненно важное значение для защиты как робота, так и персонала, работающего в общем промышленном рабочем пространстве.

Поддерживает ли S3-60 Pro дистанционный мониторинг и диагностику?

Да, S3-60 Pro может быть подключен к облачной платформе E-Noesis, предоставляя данные в режиме реального времени об эксплуатационном состоянии робота и показателях производительности. Это позволяет объекту

менеджеры контролируют эффективность производства и выявляют потенциальные проблемы до того, как они вызовут значительные простои.

Удаленная диагностика позволяет командам технической поддержки анализировать журналы робота и системные переменные на расстоянии. Это часто может решить проблемы, связанные с программным обеспечением или

ошибки конфигурации без необходимости посещения на месте, что экономит как время, так и путевые расходы.

Для внутренних сетей робот поддерживает стандартные протоколы TCP/IP, что позволяет интегрировать его в локальную систему SCADA или MES. Этот уровень подключения является ключевым компонентом

Промышленность 4.0, обеспечивающая более быструю и основанную на данных производственную среду.

Как робот справляется с отключениями электроэнергии или аварийными остановками?

В случае отключения электроэнергии или аварийной остановки S3-60 Pro оснащен электромагнитными тормозами на всех осях. Эти тормоза сразу же вступают в действие, чтобы удержать робота в его

текущее положение, предотвращающее коллапс руки под весом гравитации.

Когда электроэнергия восстанавливается, система проходит последовательность проверки безопасности, прежде чем позволить роботу возобновить свою задачу. Оператор должен вручную признать вину и

сбросить систему, обеспечивая, чтобы рабочая область была чистой, прежде чем робот снова начинает двигаться.

Программное обеспечение управления также сохраняет текущее состояние программы, позволяя роботу продолжать с того места, где он остановился в большинстве случаев. Эта функция необходима для поддержания

непрерывность производства и предотвращение потери деталей, которые находились в середине процесса во время перерыва.

Какие ориентации монтажа поддерживает S3-60 Pro?

S3-60 Pro предназначен для максимальной гибкости и может быть установлен в любой ориентации, включая пол, потолок и стены. Это позволяет инженерам оптимизировать

рабочее пространство и достигнуть деталей из наиболее эффективного угла для процесса маркировки.

При монтаже робота в нестандартных направлениях пользователь должен указать угол монтажа в настройках шкафа управления. Это обеспечивает внутреннюю гравитацию робота.

модель правильно регулируется, позволяя датчикам силы различать между гравитацией и внешними столкновениями.

Использование крепления потолка особенно популярно в клетках лазерной маркировки, чтобы сохранить площадь пола чистой для конвейерных систем или человеческого движения. Такая конфигурация также позволяет роботу

дотянуться вниз в глубокие части или корпусы, которые были бы недоступны с положения, стоящего на полу.

Каковы экологические требования для эксплуатации S3-60 Pro?

S3-60 Pro имеет рейтинг IP54, что означает, что он защищен от пыли и воды с любого направления. Хотя он достаточно прочный для большинства заводских сред, он не должен быть

погружены в жидкость или подвергаются воздействию струй воды высокого давления во время очистки.

Рабочая температура должна поддерживаться между нулем и пятидесятью градусами по Цельсию с уровнем влажности без конденсации ниже семидесяти процентов. Чрезмерное тепло может повлиять

производительность электронных приводов, в то время как крайний холод может привести к тому, что смазочные материалы для соединений становятся слишком вязкими.

Если робот используется в среде с высоким уровнем электромагнитных помех, убедитесь, что все кабели связи защищены и должным образом заземлены. Это предотвращает

сигнальный шум, влияющий на точность датчиков и стабильность системы управления движением.

Как расширить возможности ввода/вывода S3-60 Pro?

S3-60 Pro поставляется со стандартными цифровыми и аналоговыми портами ввода/вывода, расположенными на фланце и шкафе управления. Для более сложных приложений, требующих дополнительных сигналов,

Система поддерживает расширение через промышленные протоколы связи, такие как Modbus и RS485.

Пользователи могут подключить внешние модули ввода/вывода или ПЛК к шкафу управления S3E для управления более широким спектром датчиков, приводов и периферического оборудования. Эта расширяемость делает

S3-60 Pro универсальный хаб для управления всей локализованной автоматизационной ячейкой или станцией маркировки.

Кроме того, фланца робота имеет специализированный интерфейс связи для устройств-конец. Это позволяет осуществлять прямое управление захватчиками или специализированными датчиками без

нужно запустить длинные, внешние кабели вдоль длины роботизированной руки, которая могла помешать движению.
