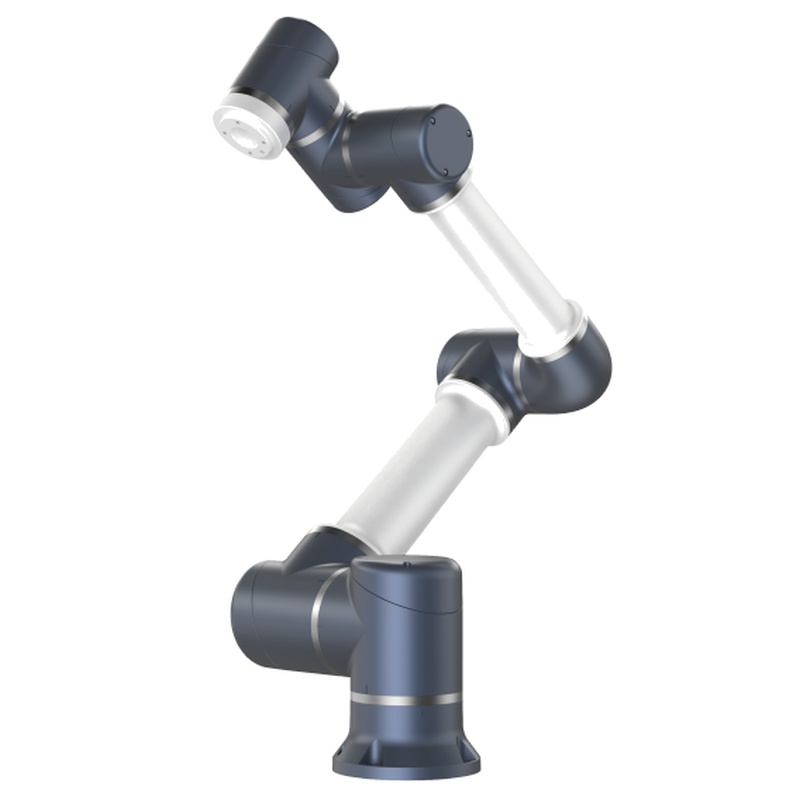

ESTUN S5-90 Стандарт: Эффективное 6-осное решение для сортировки малых деталей
Стандарт ESTUN S5-90 (также известный как S5-90 Eco) - универсальный робот, предназначенный для высокоэффективной автоматизации в ограниченных пространствах. С
Полезная нагрузка 5 кг и 919 мм, он специально оптимизирован для задач, требующих баланса скорости и точности, таких как сортировка небольших частей, подбор и место и легкая сборка в
Секторы электроники и потребительских товаров.
Эта модель "Стандарт/Эко" обеспечивает основные преимущества совместной серии ESTUN - точность, простота использования и многоориентационная монтажа - по экономически эффективной цене
для промышленных приложений общего назначения.
Технические характеристики
Степень свободы: 6 осей
Номинальная полезная нагрузка: 5 кг
Максимальный охват: 919 мм
Повторяемость позы: ±0,03 мм
Макс. Скорость инструмента: 2,5 м / с
Вес робота: 21 кг
Класс защиты: IP54
Коммуникация: Modbus RTU/TCP, RS485, EtherCAT (необязательно)
Рабочая температура: 0°C до 50°C
Ключевые особенности для сортировки приложений
Интегрированная поддержка зрения: Стандарт S5-90 предназначен для беспрепятственного взаимодействия с 2D и 3D системами зрения. Это позволяет роботу идентифицировать, ориентировать и сортировать детали в
неструктурированные среды, такие как сбор предметов из движущегося конвейера или смешанного контейнера.
Программирование гибкого пути: Используя графический пользовательский интерфейс, начинающие могут овладеть основной логикой сортировки в течение часа. Робот поддерживает программирование "перетащите и опускайте" и ручное руководство,
позволяет операторам быстро обучать новые точки выбора при изменении производственных линий.
Обратная связь с высоким разрешением: оснащенный 20-битными абсолютными кодерами, робот поддерживает точное обнаружение положения. Это имеет решающее значение для сортировки небольших, деликатных компонентов, где
Отклонение даже на миллиметр может привести к неудачному сбору или повреждению части.
Гибкое развертывание: вес всего 21 кг, робот может быть установлен на полы, стены или потолки. Его компактная база делает его идеальным для "болт-на" автоматизации, где робот
интегрированы в существующие ручные сортировки.
Специализированные сценарии сортировки
Сортировка компонентов электроники: в производстве 3C стандарт S5-90 используется для сортировки PCB, разъемов и батарей. Его повторяемость ± 0,03 мм гарантирует, что даже самый маленький
детали помещаются в соответствующие подносы с высокой точностью.
Фармацевтическое комплектование: робот может сортировать флаконы, блистерные пакеты и медицинские комплекты. Его рейтинг IP54 гарантирует, что он может работать в чистых лабораторных условиях при сохранении скорости
необходимы для высокой пропускной способности.
Пластиковое литье под впрыском Tending: S5-90 может выбрать готовые детали из литьевой машины, выполнить быструю визуальную проверку качества, а затем сортировать их в "пройти" или "не удастся" контейнеры
на основе заранее определенных критериев.
Инструкции по установке и эксплуатации
Монтаж: Используйте фланцевый соединитель ISO 9409-1-50-4-M6 для закрепления конечных эффекторов (захватчики или вакуумные всасывания). Убедитесь, что поверхность монтажа жесткая для обработки динамического
силы скорости инструмента 2,5 м/с.
Электрическая настройка: Робот обычно сопряжен с шкафом управления COB-A05. Он работает на стандартном питании AC 100-240V, что делает его подходящим для объектов без специализированных
высоковольтная инфраструктура.
Конфигурация безопасности: Хотя робот является совместным, стандарт S5-90 требует надлежащей оценки риска. В режиме ручного/обучения, обеспечите скорость ограничена до 250мм/с для
Защита программиста.
Критическое обслуживание и безопасность
Испытание тормоза: периодически проверяйте электромагнитные тормоза на всех осях. Переместите соединения в положение максимальной нагрузки, отключите мощность и проверите, что никакое движение соединения
происходит со временем.
Защита окружающей среды: Держите робота в диапазоне 0-50 ° C и ниже 70% влажности. Для пыльных или влажных сред сортировки, рейтинг IP54 обеспечивает достаточное
защита, но регулярная чистка суставов рекомендуется для предотвращения накопления мусора.
Движение небольшого угла: Для предотвращения раннего износа подшипников, избегайте неоднократно работающих соединений под углами менее 5 °. Если ваш путь сортировки требует очень небольших движений, периодически
запустить рутину "нагрева", где все соединения движутся более 50 ° для перераспределения смазки.
Часто задаваемые вопросы (FAQ)
В чем главное различие между версией S5-90 Standard (Eco) и Pro?
Версия «Pro» включает в себя интегрированные датчики крутящего момента на каждой оси для усовершенствованного контроля сил и более чувствительного обнаружения столкновений. Версия «Стандарт/Эко» полагается на
обнаружение столкновений на основе тока. Для простой сортировки, где роботу не нужно выполнять чувствительную к силе сборку, стандартная модель является более экономичным выбором.
Могу ли я использовать стандарт S5-90 для "сбора мусора"?
- Да. - Да. В сочетании с внешней системой 3D-видения стандарт S5-90 отлично подходит для сбора контейнеров. Его охват 919 мм позволяет ему достигать глубоких контейнеров, и его 6-осная ловкость
позволяет правильно ориентировать детали на следующий этап производственной линии.
Необходимо ли роботу направляться после потери электроэнергии?
Нет. Поскольку стандарт S5-90 использует абсолютные кодеры, он "помнит" свою позицию даже когда питание отключено. Вы можете немедленно возобновить операции сортировки без
homing последовательность.
Сколько точек ввода/вывода доступно для сортировки датчиков?
Шкаф управления обеспечивает 16 цифровых входов (PNP) и 16 цифровых выходов (PNP), наряду с 4 аналоговыми входами и 4 аналоговыми выходами. Кроме того, фланца робота имеет специальный
порт связи (2 DI, 2 DO) для прямого подключения к захватчикам или локальным датчикам.
Совместим ли робот с ROS или Python для исследований?
- Да. - Да. ESTUN предоставляет API, который поддерживает вторичную разработку в C ++, C # и Python, позволяя университетским лабораториям или передовым интеграторам создавать пользовательские алгоритмы сортировки или
Пути движения, управляемые ИИ.
