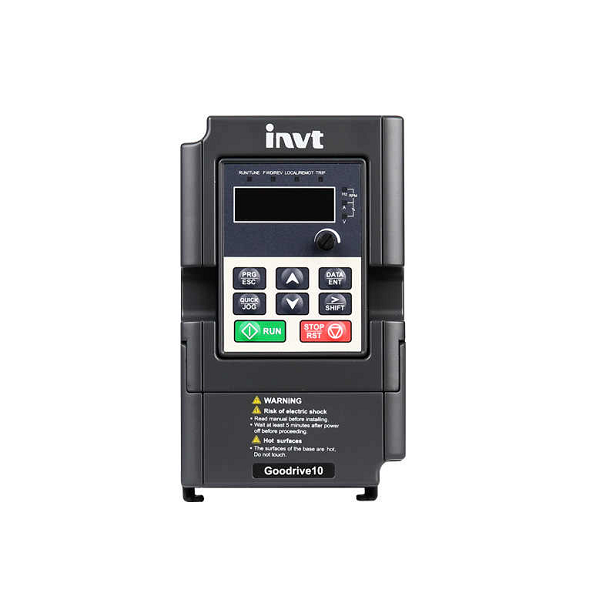

INVT GD10-2R2G-4-B мини частотный инвертор трехфазный привод VFD

INVT GD10-2R2G-4-B является отличным примером инженерной эффективности в сфере промышленной автоматизации. Эта модель является мини-частотным инвертором, принадлежащим к серии GD10 INVT, специально разработанным в качестве трехфазного инвертора VFD для надежной производительности в компактных пространствах. Он преобразует входящую трехфазную переменную мощность в контролируемую частоту и выходное напряжение для точного управления скоростью и крутящим моментом стандартных трехфазных переменных двигателей. С номинальной мощностью 2,2 кВт и входным напряжением 3-фазного 380В этот привод разработан для OEM-приложений, где экономия места, надежность и простая функциональность имеют решающее значение. Его миниатюрная конструкция не делает компромиссов с точки зрения мощности или основных функций, что делает его идеальным выбором для широкого спектра машин в обрабатывающей материалы, упаковке и текстильной промышленности, особенно в средах с высоким уровнем пыли и полётов, где естественное охлаждение выгодно.

Основные технические спецификации

GD10-2R2G-4-B определяется набором надежных технических спецификаций, которые определяют его эксплуатационную способность. Он принимает трехфазное входное напряжение в диапазоне от 380 В до 440 В, с частотным толерантом между 47 Гц и 63 Гц. Выход предназначен для соответствия входному напряжению с пределом ошибки менее 5%, обеспечивая последовательную производительность двигателя. Его философия управления основана на векторно оптимизированном методе управления V / F, позволяющем широкий диапазон частот выхода от 0 Гц до максимум 400 Гц. Это обеспечивает значительное соотношение регулирования скорости 1:100, предлагая большую гибкость для управления процессом. Привод построен для обработки сложных условий с перегрузочной способностью 150% номинального тока в течение 60 секунд, 180% в течение 10 секунд и пиком 200% в течение 1 секунды. Для интеграции в автоматизированные системы он поставляется стандартно с интерфейсом связи Modbus через RS-485. Его компактная конструкция с размером книги поддерживает настенную установку и полагается на естественную конвекцию для охлаждения, эффективно работающую при температуре окружающей среды от -10 ° C до 50 ° C.

Основные особенности и преимущества дизайна

Компактная и надежная конструкция

Архитектура мини-частотного инвертора GD10-2R2G-4-B является одним из его наиболее значительных преимуществ. Миниатюрный отпечаток позволяет прямую установку в плотных панелях управления, экономяя ценное пространство шкафа. Это особенно ценно для OEM-производителей, стремящихся проектировать более компактные машины. Кроме того, конструкция использует естественное рассеивание тепла, устраняя необходимость в вентиляторе охлаждения. Это не только снижает потребление энергии и потенциальный шум, но и повышает надежность привода в сложных условиях, где загрязнители воздуха, такие как хлопковые лети, пыль или маслянный туман, могут забивать вентилятор и теплоотводник, что является общей причиной сбоя стандартных приводов.

Усовершенствованный контроль и производительность

Несмотря на свой компактный размер, этот трехфазный инвертор VFD включает в себя сложные функции управления. Векторно оптимизированное управление V / F обеспечивает стабильную работу двигателя в широком диапазоне скоростей, обеспечивая сильный стартовый крутящий момент и улучшенный динамический ответ по сравнению с основным управлением V / F. Он поддерживает несколько режимов ускорения и замедления, что позволяет плавно подниматься и спускаться, что минимизирует механическое напряжение на приводное оборудование. Привод также включает в себя всеобъемлющий набор вариантов торможения, включая торможение впрыска постоянного тока, потоковое торможение и поддержку внешнего тормозного сопротивления, что дает инженерам гибкость выбрать лучший метод быстрого остановки двигателя и управления регенеративной энергией.

Комплексная функциональность и простота использования

GD10-2R2G-4-B оснащен встроенными функциями, которые упрощают конструкцию системы и расширяют возможности процесса. Он имеет встроенный контроллер PID, что делает его готовым для закрытого цикла приложений управления процессом, таких как регулирование давления или потока без необходимости внешнего контроллера. Для приложений, требующих заранее определенных последовательностей движения, привод предлагает до 16 предварительно установленных многоскоростных настроек. Пользовательский интерфейс предназначен для удобства, с съемной светодиодной клавиатурой с интегрированным потенциометром для легкой регуляции скорости, которая может быть расширена и установлена удаленно для удобства оператора. Соблюдение международных стандартов и сертификация CE подчеркивает его качество и безопасность для мировых рынков.

Анализ производительности и применения

Оперативные преимущества в промышленных условиях

Развертывание мини-частотного инвертора GD10-2R2G-4-B дает несколько ключевых эксплуатационных преимуществ. Благодаря точному контролю скорости двигателя он напрямую способствует значительной экономии энергии в таких приложениях, как насосы и вентиляторы, где снижение скорости может привести к резкому снижению потребления энергии. Функциональность мягкого запуска ограничивает поток, уменьшающий напряжение на двигатель и систему электроснабжения, что может продлить срок службы оборудования и снизить затраты на обслуживание. Надежные функции защиты привода - защита от избыточного тока, перенапряжения, недовольства, перегрузки и перетемпературы - обеспечивают защиту как привода, так и двигателя от аномальных рабочих условий, повышая общее время работы системы и надежность.

Целевые отрасли и конкретные случаи использования

Этот трехфазный инвертор VFD находит свою нишу в разнообразном наборе отраслей и приложений. Его конструкция без вентилятора делает его исключительно подходящим для текстильных машин, деревообрабатывающего оборудования и других настроек, где воздушные волокна и пыль преобладают. В упаковочной промышленности он может надежно управлять конвейерами, наполнительными машинами и оборудованием для упаковки, с его многоскоростной функцией, позволяющей различные скорости производственной линии. Он также отлично подходит для различных систем переработки материалов, включая небольшие конвейеры, подъемники и кормилки, где его компактный размер и основные функции управления обеспечивают экономически эффективное и надежное решение.

Более широкий контекст: Роль мини-VFD в современной автоматизации

Понимание технологии VFD и ее эволюции

Переменный частотный привод (VFD) - это устройство преобразования мощности, которое в принципе контролирует скорость индукционного двигателя переменного тока, изменяя частоту и напряжение питания, подаваемого ему. Основной принцип состоит в том, что скорость двигателя прямо пропорциональна частоте питания. Снижая частоту, VFD снижает скорость двигателя, что приводит к снижению энергопотребления и улучшению управления процессом. Тенденция к миниатюризации на рынке VFD, примером которой является серия GD10, обусловлена спросом на более мелкие, более интегрированные машины. Достижения в технологии мощных полупроводников и теплового управления позволили упаковать высокую производительность в все меньшие пакеты, предлагая инженерам большую гибкость проектирования.

Сравнительный анализ с другими типами приводов

При выборе привода инженеры часто взвешивают преимущества компактной модели общего назначения, такой как GD10, по сравнению с другими типами. По сравнению с большими, более дорогими высокопроизводительными векторными приводами, GD10-2R2G-4-B предлагает убедительный баланс основных функций и экономической эффективности для приложений, которые не требуют сверхвысокой точности или максимального крутящего момента с низкой скоростью. Его ключевым преимуществом по сравнению с более простыми приводами является его богатый набор функций, включая встроенный PID, многоскоростное управление и возможности связи. Решение использовать мини-VFD часто зависит от приоритета экономии пространства, экологических условий (предпочитающих конструкции без вентилятора) и необходимости в базовом, надежном и экономичном решении.

Часто задаваемые вопросы (FAQ)

Какие типы двигателей может управлять GD10-2R2G-4-B?

Этот трехфазный инвертор VFD специально предназначен для управления стандартными трехфазными индукционными двигателями переменного тока. Важно обеспечить, чтобы номинальная мощность двигателя не превышала мощность привода 2,2 кВт и чтобы параметры двигателя были правильно настроены в приводе для оптимальной производительности и защиты.

Как конструкция охлаждения без вентилятора влияет на его использование?

Отсутствие вентилятора охлаждения в этом мини-частотном инверторе является главным преимуществом для надежности в грязных условиях, поскольку он предотвращает накопление пыли и мусора на теплоотводнике, что может привести к перегреву. Однако жизненно важно установить привод в месте с адекватным потоком окружающего воздуха, обычно в электрическом корпусе, который надлежащим образом вентилируется или имеет свою собственную систему охлаждения, чтобы обеспечить, что естественный конвекционный процесс может эффективно рассеивать тепло.

Можно ли этот привод использовать для простого приложения управления скоростью конвейера?

Конечно. GD10-2R2G-4-B является идеальным решением для управления скоростью конвейера. Его простая в использовании клавиатура с потенциометром позволяет легко регулировать скорость. Кроме того, программируемые цифровые входы привода могут быть подключены к внешним датчикам или коммутаторам для команд запуска/остановки, а его многоскоростная функция может использоваться для установки фиксированных рабочих скоростей для различных процессов.

В чем значение встроенной связи Modbus?

Встроенная связь Modbus RTU через RS-485 является важной особенностью современной автоматизации. Он позволяет беспрепятственно интегрировать привод в большую сеть управления, такую как система, управляемая ПЛК (программируемый логический контроллер). Это позволяет централизованный мониторинг состояния привода (например, частоты, тока и неисправностей) и дистанционного управления, что имеет важное значение для сбора данных и приложений Индустрии 4.0.

Предоставляет ли привод защиту от колебаний питания?

Да, GD10-2R2G-4-B предназначен для обработки определенной степени изменения входного напряжения. Его диапазон входного напряжения определен от 380V-15% до 440V + 10%, обеспечивая буфер против типичных колебаний сети. Кроме того, он имеет всеобъемлющую защиту от перенапряжения и недостаточного напряжения, что вызовет тревогу или неисправность для защиты привода и подключенного оборудования.
