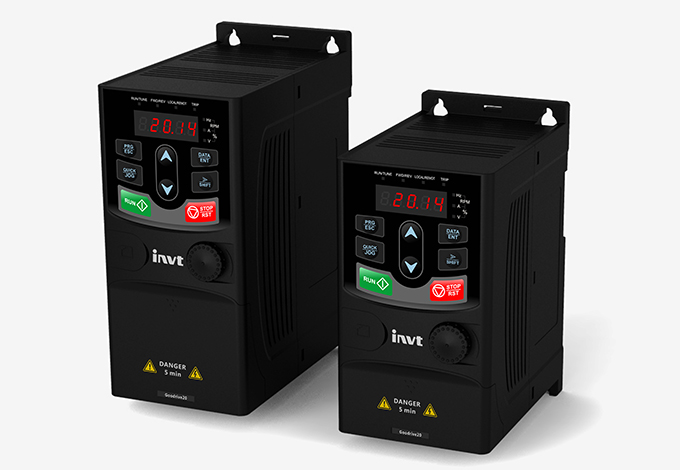

INVT GD20-110G-4 Точное векторное управление трехфазным инвертором

INVT GD20-110G-4 является надежным и универсальным инвертором векторного управления из известной серии Goodrive20, разработанным для обеспечения превосходного управления двигателем и энергоэффективности. Как высокомощный трехфазный частотный инвертор мощностью 110 кВт, он предназначен для удовлетворения строгих требований промышленного оборудования, предлагая точное регулирование скорости и крутящего момента для трехфазных асинхронных двигателей. Эта модель выделяется своей передовой технологией векторного управления без датчика, которая обеспечивает плавную работу даже при низких скоростях и обеспечивает высокий стартовый крутящий момент. Его прочная конструкция, всеобъемлющие функции защиты и удобная конструкция делают его идеальным выбором для широкого спектра применений, от тяжелых насосов и компрессоров до сложных конвейерных систем и оборудования для обработки.

1.Технические спецификации и основная функциональность

GD20-110G-4 построен для надежности и производительности в сложных промышленных условиях. Он работает на широком диапазоне входного напряжения от 3-фазного 380 В до 440 В, с номинальным выходным током 215 А, что делает его подходящим для стабильной работы даже в районах с колебаниями условий сети.

Ключевой особенностью этого инвертора векторного управления является его сложный алгоритм управления. Он использует бездатчиковое векторное управление, что позволяет точное управление двигателем без необходимости кодера обратной связи, упрощая архитектуру системы и снижая затраты на обслуживание. Эта технология позволяет приводу достичь отличного регулирования скорости и высокой динамической производительности, что имеет решающее значение для приложений, требующих быстрого реагирования на изменения нагрузки.

Инвертор поддерживает широкий диапазон частот выхода от 0 Гц до 400 Гц, обеспечивая гибкость, необходимую для различных двигательных приложений. Для безопасности и долговечности он может похвастаться рейтингом защиты IP20, защищающим его от проникновения твердых чужих объектов, и имеет независимую конструкцию канала охлаждения воздуха для повышения теплового управления и долгосрочной надежности.

2.Ключевые особенности и преимущества продукта

INVT GD20-110G-4 включает в себя несколько выдающихся особенностей, которые приводят к значительным эксплуатационным преимуществам.

Высокоэффективные и интегрированные компоненты: Эта модель мощностью 110 кВт предназначена для экономии энергии и поставляется стандартно со встроенным реактором постоянного тока. Этот интегрированный компонент улучшает коэффициент входной мощности и подавляет гармонические искажения на линии питания, способствуя более чистой электрической системе и соблюдению стандартов качества энергии. Кроме того, он включает в себя встроенный тормозный блок, позволяющий эффективно рассеивать регенеративную энергию во время замедления двигателя, что имеет важное значение для применений с высокими инерционными нагрузками или частыми циклами.

Простая конструкция и простое обслуживание: аппаратная платформа построена для промышленной долговечности. Вентилятор охлаждения предназначен для легкой, независимой демонтажи, значительно упрощая процедуры обслуживания и замены, тем самым сокращая время простоя машины. Инвертор также предлагает гибкие варианты установки, поддерживающие как настенную, так и фланцевую установку для соответствия различным пространственным ограничениям.

Богатый контроль и соединение: Этот трехфазный частотный инвертор оснащен всеобъемлющим набором программируемых цифровых и аналоговых входов / выходов. Он имеет встроенный интерфейс связи RS485, облегчающий беспрепятственную интеграцию в промышленные сети для централизованного мониторинга и управления. Его функциональность далее расширяется встроенным управлением PID, многоступенчатой работой скорости и программируемым логическим контроллером (PLC), позволяющим обеспечить высокую степень автоматизации без необходимости в дополнительном оборудовании.

3.Основные области применения

Мощное и точное управление, предлагаемое GD20-110G-4, делает его подходящим для широкого спектра промышленных секторов.

Тяжелые машины и управление процессом: Он идеально подходит для управления высокомощным оборудованием, таким как промышленные воздушные компрессоры, насосы и вентиляторы, где его энергосберегающие возможности и надежная производительность могут привести к значительному сокращению эксплуатационных затрат.

Системы обработки и транспортировки материалов: в таких приложениях, как большие конвейерные ленты, паллетизаторы и подъемные системы, сильный стартовый крутящий момент инвертора и плавные профили ускорения / замедления обеспечивают стабильную и безопасную транспортировку материалов.

Специализированное промышленное оборудование: Его точное управление также используется в более специализированных машинах в текстильной, пластиковой и упаковочной промышленности, где последовательная скорость и крутящий момент имеют решающее значение для качества продукции и эффективности производства.

Расширенная перспектива: роль векторного управления в современной промышленной автоматизации

Чтобы полностью оценить возможности GD20-110G-4, полезно понять более широкий контекст технологии инвертора и его воздействие на промышленные системы.

1. Понимание технологии управления вектором

Термин «векторное управление» представляет собой значительный прогресс по сравнению с традиционными методами управления V/F (напряжение/частота). В то время как стандартный привод V/F обеспечивает грубой контроль скорости, технология векторного управления независимо управляет магнитным потоком двигателя и компонентами тока, производящими крутящий момент.

Эта сложная манипуляция позволяет инвертору векторного управления, такому как GD20-110G-4, обеспечить характеристики производительности, которые когда-то были возможны только с более дорогими сервосистемами. Он обеспечивает полный номинальный крутящий момент при нулевой скорости, исключительную стабильность скорости при различных нагрузках и гораздо более широкий диапазон управления скоростью. Это делает его незаменимым для приложений, требующих высокой точности и динамического ответа, эффективно преодолевая разрыв между основным управлением и высококачественными решениями для движения.

2.Соображения по проектированию и выбору системы

Интеграция высокомощного инвертора, такого как GD20-110G-4, в систему требует тщательного планирования для обеспечения оптимальной производительности и долговечности.

Правильный размер и периферические компоненты: крайне важно обеспечить, чтобы номинальная мощность инвертора (110 кВт) и номинальный ток (215 А) соответствовали подключенному двигателю. В то время как блок включает в себя встроенный тормозный блок, для эффективного рассеяния регенеративной энергии требуется внешний тормозный резистор соответствующего размера. Для установок с длинными кабелями двигателя рекомендуется использовать выходный фильтр для защиты двигателя от пиков напряжения и уменьшения электромагнитных помех (ЭМИ).

Установка и факторы окружающей среды: соблюдение определенных пробелов вокруг инвертора имеет важное значение для адекватного потока воздуха и охлаждения. Следует учитывать рабочую среду, обеспечивая, чтобы температура окружающей среды, влажность и уровень пыли и коррозионных газов оставались в пределах установленных продуктом пределов, чтобы обеспечить надежность и длительный срок службы.

Часто задаваемые вопросы (FAQ)

1.Как беспосенсорное векторное управление GD20-110G-4 приносит пользу моему приложению?

Бездатчиковое векторное управление обеспечивает превосходную производительность по сравнению с базовым управлением V / F. Он позволяет приводу производить высокий стартовый крутящий момент, поддерживать последовательную скорость двигателя даже при меняющихся нагрузках и работать плавно при очень низких скоростях. Это приводит к лучшему контролю процесса, снижению риска застоя двигателя и повышению эффективности для таких приложений, как конвейеры, смешители и станки.

2.Какова цель встроенного реактора постоянного тока?

Встроенный реактор постоянного тока служит двум основным целям. Во-первых, он улучшает коэффициент входной мощности привода, снижая реактивную мощность, извлеченную из сети, и потенциально избегая штрафов за коммунальные услуги. Во-вторых, это помогает подавить гармоники линии, минимизируя электрические помехи с другим оборудованием, подключенным к тому же источнику питания, и обеспечивая более чистое качество энергии.

3.Может ли этот инвертор общаться с центральным ПЛК или системой SCADA?

Да, GD20-110G-4 поставляется со встроенным портом связи RS485. Он поддерживает стандартные промышленные протоколы связи, такие как MODBUS, что позволяет беспрепятственную интеграцию с программируемыми логическими контроллерами (ПЛК), человеко-машинными интерфейсами (HMI) и более крупными системами SCADA для централизованного мониторинга, управления и сбора данных.

4.Какое обслуживание требует этот частотный инвертор?

Техническое обслуживание в первую очередь является профилактическим. Ключевые задачи включают обеспечение чистоты и беспрепятственности вентиляционных отверстий охлаждения, проверку герметичности электрических соединений во время запланированного простоя и мониторинг состояния и производительности вентилятора охлаждения. Простая конструкция вентилятора упрощает его проверку и замену при необходимости.

5.Достаточно ли встроенного тормозного блока для всех потребностей в замедлении?

Встроенный тормозный блок управляет переключением тормозного сопротивления. Однако само тормозное сопротивление является внешним компонентом, который должен быть выбран и измерен на основе требований к инерции и замедлению конкретного приложения. Для применений с очень высокой инерцией или требующих быстрых остановок необходим внешний тормозный сопротивление соответствующего размера для безопасного рассеяния регенерированной энергии.
