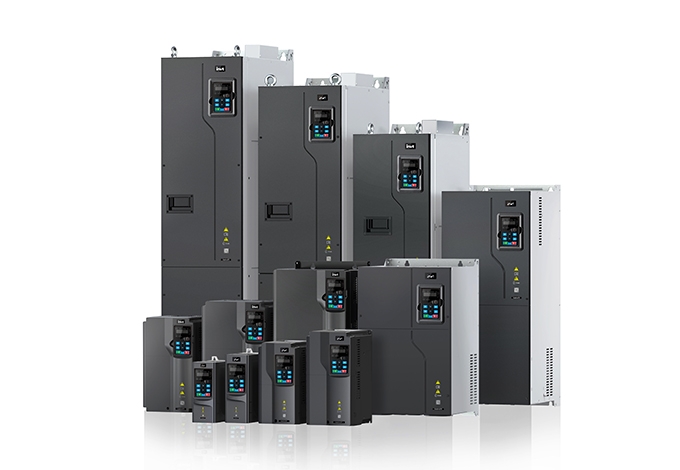

INVT GD270-2R2-4 Трехфазный приводный блок переменной частоты

INVT Goodrive270 (GD270-2R2-4) - это специализированный привод переменной частоты (VFD), разработанный для обеспечения превосходной производительности и энергоэффективности в вентиляторах и насосах. Этот трехфазный переменный частотный привод мощностью 2,2 кВт включает в себя функции, адаптированные к динамике жидкости, что делает его идеальным выбором для систем очистки воды, HVAC и различных промышленных настроек. Его компактная конструкция размером с книгу облегчает легкую установку в ограниченных пространствами шкафах управления, в то время как его передовые алгоритмы управления обеспечивают надежную и экономичную работу как асинхронных, так и постоянных магнитных синхронных двигателей.

1.Обзор продукта и основная технология

Серия GD270 представляет собой значительное развитие в области приводов для обработки жидкостей. Модель GD270-2R2-4 не является приводом общего назначения; он специально построен для эксплуатационных профилей вентиляторов и насосов. Этот фокус переводится в встроенные макросы приложений и специальные контроллеры PID, которые упрощают настройку для функций, таких как водоснабжение постоянным давлением, делая его практически решением "plug-and-play" для многих стандартных приложений.

В своей основе этот привод переменной частоты использует сложный метод управления вектором пространственного напряжения, даже без кодера обратной связи (Sensorless Vector Control-SVC). Эта технология обеспечивает отличное регулирование скорости с точностью ±0,2% и время реакции крутящего момента менее 20 миллисекунд. Это означает, что привод может быстро адаптироваться к меняющимся требованиям системы, таким как внезапная потребность в повышенном давлении воды, поддерживая стабильную работу и защищая двигатель от разрушительных нагрузок.

2.Ключевые особенности и преимущества дизайна

GD270-2R2-4 оснащен функциями, которые обеспечивают ощутимые преимущества в реальных приложениях.

Энергоэффективность в первую очередь: выдающейся особенностью является интегрированный алгоритм экономии энергии ECO. Эта функция интеллектуально отслеживает спрос на нагрузку и автоматически регулирует рабочее напряжение и частоту двигателя, чтобы минимизировать потребление энергии в условиях низкой нагрузки. Для объектов с долгосрочными насосами или вентиляторами это может привести к значительному снижению затрат на электроэнергию. Кроме того, его способность управлять высокоэффективными синхронными двигателями с постоянным магнитом (PMSM) может разблокировать еще более высокие уровни эффективности системы.

Прочный и надежный: Разработанный для строгостей промышленных сред, этот трехфазный привод переменной частоты может похвастаться надежной конструкцией. Он имеет широкий диапазон входного напряжения (380-480V±15%), что позволяет ему эффективно обрабатывать колебания сети. Ядровая печатная плата покрыта утолщенным защитным слоем, который сопротивляется коррозии, влаге и пыли, повышая ее долговечность в суровых условиях, таких как те, которые встречаются в очистительных станциях сточных вод. Независимая конструкция воздушного канала предотвращает накапливание пыли внутри привода, что еще больше улучшает надежность.

Непревзойденная гибкость и интеграция: привод предлагает замечательную гибкость конфигурации. Он поставляется с двумя слотами расширения (SLOT1 и SLOT2), которые могут быть заполнены различными дополнительными картами связи, поддерживающими крупные промышленные сети, такие как Profibus-DP, Profinet, CANopen и Modbus-TCP. Это позволяет беспрепятственно интегрироваться практически в любую систему автоматизации завода. Кроме того, пользователи могут выбрать модели с встроенными выходными реакторами постоянного тока или переменного тока для удовлетворения специфических требований к смягчению последствий гармонии без необходимости внешних компонентов.

3.Технические характеристики и спецификации

GD270-2R2-4 имеет номинальную выходную мощность 2,2 кВт с соответствующим выходным током 5 Амперов. Он работает на стандартном трехфазном входном напряжении переменного тока в диапазоне от 380 до 480 вольт на частоте 50 или 60 Гц. Его выходная частота может варьироваться от 0 Гц до 400 Гц, вмещая широкий диапазон скоростей двигателя для точного управления процессом.

Что касается управления двигателем, привод совместим как со стандартными асинхронными индукционными двигателями, так и с современными синхронными двигателями с постоянным магнитом. Он обеспечивает надежный крутящий момент 150% при 0,5 Гц для асинхронных двигателей, обеспечивая плавный запуск даже при нагрузке. Привод предназначен для непрерывной работы при температурах окружающей среды от -10°C до 50°C, с деградацией выше 40°C для обеспечения срока службы компонента. Охлаждение осуществляется через внутреннюю систему вентилятора с принудительным воздухом.

Расширенная перспектива: роль специализированных VFD в современной промышленности

Понимание более широкого контекста того, почему целевой привод переменной частоты для вентиляторов и насосов полезен, может помочь сделать более обоснованный выбор.

1. Почему выбрать специфический для приложения VFD?

Хотя приводы общего назначения доступны, специализированный трехфазный привод переменной частоты, такой как GD270-2R2-4, предлагает четкие преимущества. Он поставляется с заранее запрограммированными функциями для общих задач на целевом рынке. Например, он включает в себя встроенную логику для управления многонасосом в станции подъема воды или специализированную настройку PID для поддержания постоянного давления в системе закрытого цикла. Это сокращает время инженерии, минимизирует ошибки конфигурации и ускоряет ввод в эксплуатацию. Он также включает в себя специфические для применения функции защиты, такие как антикавитация и защита от мороза, которые не всегда являются стандартными в приводах общего назначения.

Ключевые соображения для внедрения системы

Чтобы обеспечить оптимальную производительность и долговечность, необходимо учитывать несколько критических факторов при интеграции этого привода.

Правильный размер и отклонение: крайне важно выбрать привод с номинальным током, превышающим полную нагрузку двигателя. Для применения насосов, особенно тех, которые включают в себя тяжелые загрузки или переменные крутящие моменты нагрузки, консультация кривых отступления производителя имеет важное значение, чтобы избежать чрезмерного напряжения компонентов привода.

Императив фильтрации: Электронные компоненты внутри VFD подвержены повреждению от проводимой пыли и коррозионных газов. Обеспечение адекватной фильтрации шкафа управления и поддержание чистой среды вокруг привода является простым, но эффективным способом значительно продлить срок службы.

Комплексная интеграция системы: Успешная установка включает в себя больше, чем только привод и двигатель. Он требует правильно размерных вышестоящих выключателей или защитников для защиты от короткого замыкания, надлежащим образом завершенной проводки управления для защиты от шума и, в некоторых случаях, внешних гармоничных фильтров для поддержания стандартов качества электроэнергии, как это требуется конкретным местом установки.

Часто задаваемые вопросы (FAQ)

1.Как режим ECO в этом приводе действительно экономит энергию?

Режим ECO работает как передовая система автоматической настройки, которая постоянно ищет наиболее эффективную точку работы. Вместо того, чтобы двигатель работал с фиксированным соотношением напряжения к частоте, он динамически уменьшает магнитный поток двигателя (и, следовательно, подаваемое напряжение), когда не требуется полный крутящий момент. Это минимизирует потери ядра в двигателе, которые являются значительным источником потерь энергии, особенно в частично загруженных вентиляторах и насосах. Алгоритм гарантирует, что это делается без ущерба для реакции системы на внезапные изменения нагрузки.

2.Can это 2.2kW привод управления постоянный магнит синхронный двигатель (PMSM) для насоса?

Да, безусловно. GD270-2R2-4 специально предназначен для управления как стандартными асинхронными (индукционными) двигателями, так и высокоэффективными синхронными двигателями с постоянным магнитом. Вам нужно будет выбрать тип двигателя в параметрах привода и, в идеале, выполнить рутину автоматической настройки, чтобы обеспечить оптимальное соответствие векторного управления специфическим характеристикам PMSM, достигая тем самым максимальной возможной эффективности и производительности управления.

3.Каково значение встроенного контроллера PID для применения насоса?

Встроенный контроллер PID (пропорциональный, интегральный, производный) является мозгом для поддержания стабильной переменной процесса, такой как давление воды в трубопроводе или уровень в резервуаре. В системе насоса постоянного давления привод использует обратную связь от удаленного датчика давления. Контроллер PID затем непрерывно регулирует скорость двигателя для поддержания установленного давления, независимо от изменений спроса (например, открывается несколько кранов). Это устраняет необходимость в отдельном внешнем контроллере процесса, упрощая систему и снижая затраты.

4. Почему компактный дизайн "booksize" является главным преимуществом?

Компактный, стандартизированный формальный фактор размера книги позволяет установлять несколько приводов бок о бок на одной рельсе в шкафе управления. Это резко оптимизирует использование ценного панельного пространства. Для системных интеграторов и OEM это означает, что они могут проектировать меньшие, более экономически эффективные шкафы управления или вмещать больше оборудования в существующий шкаф, что является критическим фактором во многих проектах.

5.Какие функции безопасности предлагает этот привод?

Помимо стандартной электронной защиты от перетока, перенапряжения и перетемпературы, удостоверения безопасности привода включают поддержку функций безопасности. Хотя конкретные сертификаты должны проверяться по модели, приводы этого класса часто поддерживают функции, такие как Safe Torque Off (STO) через опциональную карту расширения безопасности. STO является важной функцией безопасности, которая предотвращает привод от генерирования любого выходного крутящего момента, который мог бы запустить двигатель, что позволяет безопасное обслуживание и соответствие стандартам безопасности машин.
