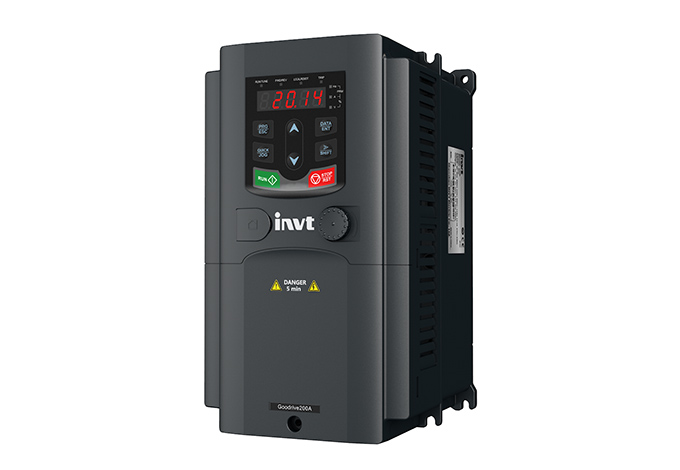

INVT GD20-0R7G-S2 Компактный общий векторный частотный инвертор

Обзор продукта и стратегическое позиционирование

INVT Goodrive20 (модель GD20-0R7G-S2) - это компактный частотный инвертор, воплощающий интеграцию передовых технологий привода в пространственно эффективный дизайн. Эта конкретная модель с номинальной мощностью 0,75 кВт и однофазным входом 220 В служит основным компонентом серии INVT GD20, которая разработана для обеспечения надежной производительности для широкого спектра промышленных приложений. В качестве общего векторного инвертора он использует бездатчиковое векторное управление для обеспечения превосходной производительности привода двигателя, что делает его универсальным решением для приложений, требующих точного управления скоростью и крутящим моментом без необходимости кодера обратной связи.

INVT позиционировала серию GD20 в качестве конкурентоспособного предложения на мировом рынке компактных автоматических приводов, балансирующих высокую функциональность с экономической эффективностью. Серия предназначена для удовлетворения растущего спроса на приводы, которые являются мощными и легко интегрируемыми в существующие системы управления, поддерживая все, от простых конвейеров до сложного оборудования для обработки.

Технические характеристики и функциональная архитектура

GD20-0R7G-S2 определяется набором точных технических параметров и богатым набором встроенных функций. Его рабочее ядро основано на сложной архитектуре инвертора, которая преобразует входящее переменное питание в контролируемый выход для стандартных асинхронных двигателей.

Архитектура мощности: инвертор принимает однофазный вход переменного тока от 220 В до 240 В и обеспечивает трехфазный выход, подходящий для двигателя мощностью 0,75 кВт. Это делает его идеальным для однофазных установок. Его выходный диапазон частот широк от 0 Гц до 400 Гц, вмещая все, от точного низкоскоростного оползания до высокоскоростных операций.

Парадигма управления: Используя стратегию управления вектором без датчика, привод может достичь высокой производительности крутящего момента при низких скоростях (крутящий момент 150% начиная с 0,5 Гц) без необходимости генератора импульсов (PG). Этот метод управления эффективно отделяет крутящий момент и поток, позволяя независимое управление, подобное двигателям постоянного тока, что приводит к отличному динамическому ответу и стабильности скорости при различных условиях нагрузки.

Защита и долговечность: блок укреплен всеобъемлющим набором защитных функций, включая защиту от перетока, перенапряжения, недовольства, фазной потери и перетемпературы. Его независимая конструкция охлаждения воздушного канала предотвращает накопление пыли и частиц на внутренних компонентах, значительно повышая долгосрочную надежность в требовательных промышленных условиях. Шасси имеет рейтинг IP20, указывающий на защиту от контакта с живыми деталями, но не от воды, что требует установки в подходящую панель управления.

Характеристики производительности и преимущества системы

Инженерия GD20-0R7G-S2 приводит к нескольким ключевым преимуществам производительности, которые непосредственно приносят пользу эксплуатационной эффективности конечного пользователя и функциональности машины.

Улучшенный контроль процесса и энергоэффективность: Точное управление скоростью двигателя инвертором позволяет идеально соответствовать выходу привода фактической нагрузке. Это устраняет потери энергии, связанные с двигателями постоянной скорости, подавляемыми механическими средствами. В таких приложениях, как насосы и вентиляторы, это может привести к значительной экономии энергии, иногда превышающей 50% по сравнению с прямой работой на линии. Кроме того, его встроенный контроллер PID позволяет осуществлять прямое закрытое управление физическими параметрами, такими как давление, поток или температура, улучшая общее качество и последовательность процесса.

Высокое управление двигателем и плавное функционирование: привод предлагает несколько рамп ускорения и замедления (линейная и S-кривая), которые могут быть настроены для устранения механических ударов во время циклов запуска и остановки. Эта плавная работа уменьшает напряжение на передачи, ремни и подшипники, тем самым продлевая срок службы всей механической системы. Особенности, такие как тормоз впрыска постоянного тока, обеспечивают контролируемую остановку без необходимости внешнего механического тормоза во многих случаях.

Гибкость эксплуатации и встроенная функциональность: GD20-0R7G-S2 поставляется с множеством заранее запрограммированных функций, которые увеличивают его универсальность. К ним относятся многоступенчатые настройки скорости, программируемый простой ПЛК для создания автоматизированных последовательностей и функция "летающего запуска", которая позволяет инвертору беспрепятственно захватывать вращающийся двигатель перед применением управления. Это делает его подходящим для приложений, где восстановление отключения электроэнергии имеет решающее значение.

Спектр применения и сценарии реализации

Сочетание компактного размера, векторной производительности и богатых функций делает этот общий векторный инвертор подходящим для разнообразных отраслей промышленности и машин.

Обработка материалов и логистика: он идеально подходит для управления конвейерами, системами сортировки и лифтами, где плавное запуск и остановка имеют важное значение для стабильности груза и долговечности системы.

Упаковка и пластиковые машины: в упаковочных машинах инвертор может точно контролировать процессы подачи пленки и герметизации, в то время как в небольших машинах для литья под впрыском или экструдерах он может управлять двигателем гидравлического насоса с высоким требованием к крутящему моменту.

Общая промышленная автоматизация: привод находит широкое использование в пищевых машинах, текстильном оборудовании, деревообрабатывающих инструментах и печатных прессах. Его компактная конструкция частотного инвертора особенно выгодна в этих секторах, где пространство панели управления часто ограничено, и простота обслуживания является приоритетом.

Расширенная перспектива: роль компактных векторных инверторов в современной автоматизации

Понимание более широкого контекста технологии привода и принципов проектирования системы имеет решающее значение для максимизации стоимости компонента, такого как GD20-0R7G-S2.

1. Спектр технологии привода: V / f против контроля вектора

GD20-0R7G-S2 относится к категории общевекторного инвертора, на шаг выше основных приводов V/f (напряжение-частота). В то время как привод V/f просто поддерживает постоянное соотношение между выходным напряжением и частотой, технология векторного управления распадает ток двигателя на два отдельных компонента: один для генерирования крутящего момента и другой для генерирования магнитного потока. Этот независимый контроль позволяет значительно улучшить производительность.

V / f Control: Подходит для простых приложений с переменным крутящим моментом, таких как вентиляторы и насосы, где точное управление скоростью не имеет решающего значения. Это экономически эффективное решение, но борется с низкими скоростями крутящего момента и динамической реакцией на изменения нагрузки.

Векторный контроль (без датчика): Этот метод, используемый GD20, обеспечивает высокий начальный крутящий момент и отличное регулирование скорости, что делает его подходящим для применений постоянного крутящего момента, таких как конвейеры, смешители и подъемники. Он предлагает производительность, близкую к той, что у векторной системы закрытого цикла, но без затрат и сложности кодера.

Управление вектором с закрытым циклом: самый высокий уровень производительности, используемый в приложениях, требующих чрезвычайно точного управления скоростью и положением, таких как машины с ЧПУ. Это требует обратной связи кодера от двигателя.

Выбор: Бессэнсорное векторное управление GD20-0R7G-S2 предлагает оптимальный баланс, обеспечивая высокую производительность для подавляющего большинства промышленных приложений без дополнительных затрат и сложности проводки датчика обратной связи.

2.Критические соображения системной интеграции и источников

Успешное развертывание этого инвертора требует внимания к вспомогательным компонентам и правильной конфигурации.

Выбор тормозного сопротивления: Для приложений, включающих нагрузки с высокой инерцией или циклы быстрого замедления, внешний тормозный сопротивление является обязательным. Этот резистор рассеивает регенеративную энергию, генерируемую двигателем во время торможения, предотвращая сбои перенапряжения в шине постоянного тока инвертора. Сопротивление и номинальная мощность сопротивления должны быть тщательно выбраны на основе требуемого тормозного крутящего момента и рабочего цикла тормозного события.

Сети связи и управления: встроенный порт связи RS-485 поддерживает протокол MODBUS-RTU, позволяющий беспрепятственную интеграцию в сети автоматизации завода для централизованного мониторинга и управления. Эта цифровая связь является краеугольным камнем современных стратегий промышленного интернета вещей (IIoT).

Подборка и техническая поддержка: Хотя серия GD20 широко доступна, крайне важно приобрести блоки от авторизованных дистрибьюторов или надежных источников для обеспечения аутентичности продукта, доступа к обновлениям прошивки и получения квалифицированной технической поддержки.

Часто задаваемые вопросы (FAQ)

1.Каково основное преимущество бездатчикного векторного управления в этом инверторе?

Ключевым преимуществом является то, что он обеспечивает высокопроизводительное управление, особенно высокий стартовый крутящий момент и отличную стабильность скорости при изменениях нагрузки, без необходимости устройства обратной связи кодера. Это упрощает систему, уменьшает проводку и снижает общую стоимость, обеспечивая при этом производительность, превосходящую базовое управление V / f для широкого спектра приложений.

Может ли этот инвертор мощностью 0,75 кВт использоваться в трехфазной среде питания?

Нет, модель GD20-0R7G-S2 специально разработана для однофазного входного источника питания (220-240V AC). Попытка подключить его к трехфазному питанию может повредить блок. Для трехфазных вводных приложений следует выбрать другие модели серии GD20, обычно обозначаемые другим суффиксом.

3.Когда для этого привода необходим внешний тормозный сопротивление?

Внешний тормозный резистор необходим в тех случаях, когда двигатель должен быстро замедлить большие инерционные нагрузки или когда естественное время замедления слишком длительно для процесса. Примеры включают вертикальные конвейеры, центрифуги или машины, требующие быстрого времени цикла. Резистор предотвращает сбой инвертора при перенапряжении, безопасно рассеивая регенеративную энергию.

4.Как встроенный контроллер PID улучшает функциональность инвертора?

Интегрированный контроллер PID преобразует инвертор из простого контроллера скорости в регулятор процессной петли. Он позволяет приводу автоматически регулировать скорость двигателя на основе обратной связи от датчика (например, для давления, потока или температуры) для поддержания желаемой точки установки. Это устраняет необходимость внешнего контроллера процессов, упрощает архитектуру системы и снижает затраты.

5.Каковы ключевые экономичные функции этого компактного частотного инвертора?

Компактная конструкция частотного инвертора является основной особенностью. Для моделей мощностью до 2,2 кВт, включая GD20-0R7G-S2 мощностью 0,75 кВт, привод поддерживает монтаж DIN на рельсе. Это позволяет установку высокой плотности в шкафах управления, экономяя ценное пространство на панели по сравнению с большими, установленными на фланце блоками. Его уменьшенные физические размеры являются прямым результатом оптимизированной тепловой и электронной конструкции.
