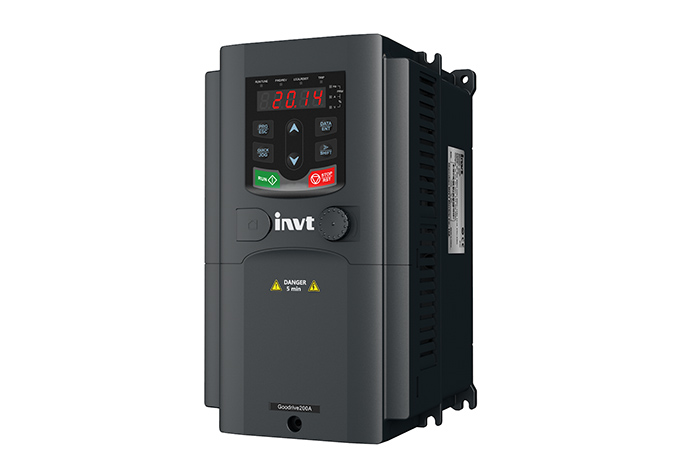

INVT GD200A-2R2G-4 высокопроизводительный общий векторный инвертор

INVT GD200A-2R2G-4 является надежным и высокоэффективным частотным инвертором общего назначения в известной серии Goodrive200A. Разработанная для обеспечения превосходной производительности в управлении асинхронными индукционными двигателями переменного тока, эта модель мощностью 2,2 кВт работает на трехфазном питании 380 В и воплощает в себе идеальное сочетание передовых технологий управления и практической функциональности. Он предназначен для удовлетворения различных потребностей современной промышленной автоматизации, предлагая исключительную надежность и адаптируемость в сложных условиях эксплуатации. Как общий векторный инвертор, он обеспечивает точный контроль скорости и крутящего момента, что делает его незаменимым компонентом для широкого спектра приложений, от систем водоснабжения до систем обработки материалов и конвейеров.

1.Комплексные технические спецификации и функциональный дизайн

GD200A-2R2G-4 построен на сложной платформе цифрового процессора сигнала (DSP), которая является ядром его возможностей управления. Этот инвертор частоты общего назначения принимает широкий диапазон входного напряжения от 380 В переменного тока с допуском от -15% до + 10%, обеспечивая стабильную работу даже в районах с колебаниями или плохими условиями сети. Его диапазон частот выхода распространяется от 0 Гц до 400 Гц, удовлетворяя как стандартным, так и высокоскоростным двигателям.

Ключевой особенностью этой модели является ее передовая общая методология управления векторным инвертором. Он поддерживает как режим векторного управления открытым циклом (SVC), так и режим векторного управления пространством (V/F). Это позволяет ему достичь высокого начального крутящего момента 150% всего при 0,5 Гц, обеспечивая плавное и надежное запуск тяжелых нагрузок. Соотношение управления скоростью 1:100 и точность скорости в стабильном состоянии ±0,2% при векторном управлении с открытым циклом демонстрируют его точность, что делает его подходящим для применений, где последовательная скорость критически важна, несмотря на изменения нагрузки.

Инвертор включает в себя всеобъемлющий набор защитных функций, включая переток, перенапряжение, недовольство, потерю фазы и защиту от перетемпературы. Его надежная конструкция обеспечивает высокий уровень иммунитета к общим электрическим нарушениям, значительно снижая риск неприятного спокойствия и улучшая общее время работы системы.

2.Ключевые особенности продукта и оперативные преимущества

INVT GD200A-2R2G-4 оснащен функциями, которые приводят к значительным эксплуатационным преимуществам для конечных пользователей.

Усовершенствованная производительность векторного управления

Как общий векторный инвертор, его прочность ядра заключается в его точных возможностях управления двигателем. С динамическим ответом крутящего момента менее 20 миллисекунд, он может быстро адаптироваться к внезапным изменениям нагрузки, поддерживая стабильность процесса. Эта высокая динамическая производительность имеет важное значение в таких приложениях, как центрифуги или машины для обмотки, где напряжение и скорость должны быть жестко регулированы.

Интегрированная тормозная и EMC совместимость

Для модели мощностью 2,2 кВт GD200A-2R2G-4 поставляется со встроенным тормозным блоком, что исключает необходимость внешнего компонента для многих стандартных тормозных приложений. Он поддерживает несколько методов торможения, включая энергопотребляющее, потоковое, постоянное и короткозамкнутое торможение, что позволяет быстро и контролируемо останавливать двигатели. Кроме того, инвертор разработан с учетом электромагнитной совместимости (ЭМС). В качестве стандарта он оснащен встроенным фильтром EMC класса C3, который может быть дополнен внешним фильтром C2 для применения в средах, чувствительных к электромагнитным помехам.

Гибкая интеграция систем и коммуникация

Этот частотный инвертор общего назначения предлагает широкие возможности подключения. Он оснащен несколькими аналоговыми и цифровыми входами / выходами, включая один аналоговый вход, конфигурируемый для 0-10V или 0-20mA, и другой для -10V до + 10V. Он также имеет высокоскоростный импульсный вход и выход, с частотами до 50 кГц, подходящими для точного позиционирования и скоростной обратной связи. Стандартная связь RS485 с поддержкой протокола Modbus позволяет беспрепятственную интеграцию в сети автоматизации завода, что позволяет централизованный мониторинг и управление.

Пробильная конструкция и универсальная установка

Инвертор имеет структуру полукнижного размера с независимой конструкцией воздушного канала. Эта конструкция эффективно изолирует охлаждающий воздушный поток теплоотвода от электронных компонентов, предотвращая накопление пыли и повышая надежность в пыльных условиях. Он поддерживает несколько методов установки - монтаж на стену, фланцевый или стоящий на полу - обеспечивая гибкость для различных конструкций шкафов и ограничений пространства.

3.Основные области применения и промышленные случаи использования

Универсальность GD200A-2R2G-4 делает его подходящим для широкого спектра отраслей промышленности.

В промышленной автоматизации он широко используется для привода конвейерных лент, кормов, смешителей и шпинделей станков. Его точный контроль скорости обеспечивает последовательное качество продукции и эффективность производства. Для строительных услуг его встроенная простая функция водоснабжения делает его отличным выбором для управления насосами в жилых, коммерческих и муниципальных системах водоснабжения и дренажа, помогая стабилизировать давление воды и экономить энергию.

В секторе обработки материалов этот общий векторный инвертор обеспечивает высокий стартовый крутящий момент, необходимый для подъемников, лифтов и крановых систем, обеспечивая плавное ускорение и замедление для безопасной и надежной работы. Его способность выдерживать суровые условия, включая широкие изменения температуры, влажность и пыльные условия, также делает его надежным выбором для применения в текстильной, упаковочной и пластмассовой промышленности.

Расширенная перспектива: понимание технологий инверторов частоты

Чтобы принять обоснованное решение, полезно понять технологический контекст и конкретную нишу, которую занимает GD200A-2R2G-4.

1.Технологический спектр: V/F Control vs.Vector Control

GD200A-2R2G-4 работает эффективно как в V / F, так и в векторном режиме управления, но различие имеет решающее значение.

V/F Control: это более простой метод управления, при котором инвертор поддерживает постоянное соотношение между напряжением (V) и частотой (Hz). Он подходит для применений с постоянными нагрузками и где высокая динамическая производительность не имеет критического значения, например, простые вентиляторы и насосы.

Векторное управление: это более передовая техника, которую GD200A-2R2G-4 использует в качестве общего векторного инвертора. Он отделяет управление крутящим моментом двигателя и магнитным потоком, позволяя независимо и точно регулировать каждый. Это приводит к превосходному крутящему моменту с низкой скоростью, отличному динамическому ответу и точному управлению скоростью даже без кодера обратной связи (без сенсорного векторного управления). Это делает его идеальным для приложений с переменными нагрузками, высокими требованиями к начальному крутящему моменту и точными потребностями в регулировании скорости.

Выбор Информация: GD200A-2R2G-4, с его возможностью бездатчикового векторного управления, предлагает преимущества производительности высококлассных приводов без сложности и затрат на установку и обслуживание кодера обратной связи, что делает его экономически эффективным инвертором частоты общего назначения для подавляющего большинства промышленных приложений.

2.Критические соображения по реализации и проектированию системы

Успешная интеграция этого инвертора требует внимания к нескольким ключевым деталям.

Автоматическая настройка параметра двигателя перед установкой: Для оптимальной производительности векторного управления настоятельно рекомендуется выполнить процедуру автоматической настройки параметра двигателя. Это позволяет инвертору точно идентифицировать и устанавливать ключевые параметры подключенного двигателя, такие как сопротивление статора и индуктивность утечки, тем самым максимизируя точность и эффективность управления.

Общая способность шины постоянного тока: важной особенностью всей серии GD200A, включая эту модель, является поддержка общих конфигураций шины постоянного тока. В многоприводных системах это позволяет подключить несколько инверторов к одному общему источнику питания постоянного тока. Эта архитектура позволяет энергию, регенерируемую одним двигателем во время торможения, использовать другие двигатели на той же шине, что приводит к значительной экономии энергии и уменьшению размера требуемых тормозных блоков.

Могновенный сбой электроэнергии: инвертор оснащен функцией, которая позволяет ему продолжать работать без сбоя во время краткосрочных перебоев электросети. Он делает это, используя кинетическую энергию вращающегося двигателя для регенерации мощности обратно в шину постоянного тока, поддерживая напряжение шины в течение короткого периода времени. Эта функция имеет решающее значение в процессах, когда неожиданное отключение может привести к значительным потерям производства или материальным отходам.

Часто задаваемые вопросы (FAQ)

1.Каковы ключевые преимущества векторного управления в этом инверторе?

Ключевые преимущества векторного управления с открытым циклом в GD200A-2R2G-4 включают в себя высокий начальный крутящий момент при низких скоростях, отличную точность регулирования скорости даже при меняющихся нагрузках и быструю динамическую реакцию на нарушения нагрузки. Это обеспечивает плавную работу, предотвращает застоя и улучшает общую эффективность приводной системы.

2.Как встроенный тормозный блок приносит пользу моему приложению?

Встроенный тормозный блок для моделей до 30 кВт, включая 2,2 кВт GD200A-2R2G-4, упрощает конструкцию системы и снижает затраты. Он позволяет быстро замедлить нагрузки с высокой инерцией, эффективно рассеяв регенеративную энергию через внешний тормозный сопротивление. Это важно для таких приложений, как лифты, центрифуги или пилы, которые требуют быстрой и частой остановки.

3.Может ли этот инвертор общаться с центральной системой ПЛК?

Да, GD200A-2R2G-4 поставляется со стандартным встроенным портом связи RS485, который поддерживает протокол Modbus. Это позволяет легко подключаться к сети с центральным ПЛК или системой SCADA для удаленных команд запуска / остановки, установки отсчета скорости и мониторинга в режиме реального времени таких параметров, как выходный ток, частота и состояние неисправности.

4.Каково значение широкого диапазона входного напряжения?

Широкий диапазон входного напряжения 380 В переменного тока (-15% до + 10%) означает, что инвертор может работать надежно в районах с нестабильными или слабыми электросетями, где распространены падения напряжения и перенапряжения. Это повышает прочность системы и минимизирует время простоя, вызванное неисправностями, связанными с напряжением.

5.Каковы основные точки обслуживания для этого инвертора?

Рутинное обслуживание в первую очередь включает в себя обеспечение того, чтобы площадки охлаждения и вентилятор были чистыми и беспрепятственными, чтобы гарантировать эффективное рассеивание тепла. Также рекомендуется периодически проверять герметичность терминалов питания и управления. Всеобъемлющий журнал истории неисправностей инвертора может быть доступен для диагностики прошлых проблем, помогая в планировании прогнозного обслуживания.
