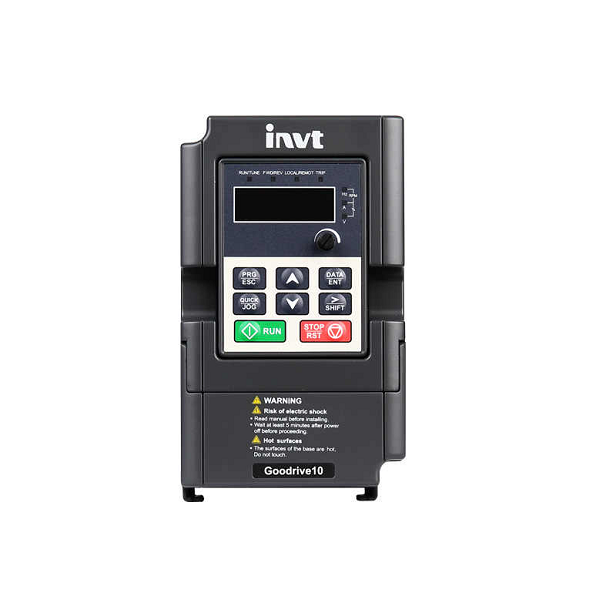

INVT GD10-0R4G-S2-B Компактный однофазный мини-экономичный инвертор

INVT GD10-0R4G-S2-B - это мини-экономичный инвертор, предназначенный для маломощных OEM-приложений, требующих надежной производительности в ограниченных пространствах. Как однофазный инвертор с входом 220 В и выходной мощностью 0,4 кВт, он интегрирует векторизированную технологию управления V / f и основные функции, такие как управление PID, многоскоростная работа и связь Modbus. Его компактная конструкция и естественный механизм охлаждения делают его идеальным для сред с пылью или волокнистыми материалами, такими как текстильные машины, конвейерные системы и небольшие блоки HVAC. Придерживаясь международных стандартов, таких как IEC и CE, этот инвертор обеспечивает как безопасность, так и совместимость с требованиями мирового рынка.

1.Технические спецификации и функциональные возможности

GD10-0R4G-S2-B работает с однофазным диапазоном входного напряжения от 220 В (-15%) до 240 В (+10%) и поддерживает номинальную частоту выхода 50 Гц / 60 Гц. Ключевые показатели производительности включают широкий диапазон частот выхода от 0 Гц до 400 Гц и 调速比 1:100, что позволяет точную регулировку скорости двигателя. Инвертор обеспечивает надежную перегрузочную способность, обрабатывая 150% номинального тока в течение 1 минуты и 200% в течение 1 секунды, обеспечивая устойчивость к внезапным изменениям нагрузки.

Методы управления сосредоточены на векторизированном управлении V / f, что оптимизирует производительность крутящего момента и энергоэффективность. Устройство включает в себя 16 программируемых ступеней скорости и поддерживает индивидуальные кривые V / F, что позволяет пользователям адаптировать операции к конкретным характеристикам двигателя. Интегрированные интерфейсы имеют один аналоговый вход (0-10V или 0-20mA), один аналоговый выход, пять цифровых входов и один выход реле. Связь облегчается через RS-485 с поддержкой протокола Modbus, что позволяет беспрепятственную интеграцию в сети промышленной автоматизации.

2.Преимущества дизайна и оперативные особенности

Эффективное строительство

Как мини-экономичный инвертор, GD10-0R4G-S2-B подчеркивает минимализм и практичность. Его размеры значительно уменьшены по сравнению с обычными моделями, экономяя до 15% площади панели. Эта компактность имеет решающее значение для OEM-приложений, где несколько блоков размещены в плотных корпусах.

Улучшенное тепловое управление

В отличие от систем принудительного охлаждения, этот инвертор полагается на естественное конвекционное охлаждение. Этот пассивный подход устраняет вентиляторы, снижая шум и предотвращая накопление пыли в сложных условиях, таких как деревообработка или текстильное производство. Конструкция обеспечивает надежную работу в диапазоне температур окружающей среды от -10 ° C до 50 ° C, с дератированием, применяемым выше 40 ° C.

Доступность, ориентированная на пользователя

Особенностью является внешне установляемая светодиодная клавиатура с интегрированным потенциометром. Это позволяет дистанционное управление и регулирование параметров в режиме реального времени без прямого доступа к блоку. Интерфейс обеспечивает четкую диагностику, включая журналы истории неисправностей для перегрузок, перегрева или колебаний напряжения, упрощая рабочие процессы обслуживания.

3.Сфера применения и промышленные случаи использования

GD10-0R4G-S2-B отличается в сценариях, требующих экономически эффективного управления двигателем, без ущерба для функциональности. Типичные приложения включают:

Системы переработки материалов: Конвейеры и сортирующие машины пользуются 16-скоростными настройками и динамическими вариантами торможения.

Вентиляция и насос: встроенный контроль PID позволяет точно регулировать давление или поток в системах HVAC и управления водой.

Текстильные и упаковочные машины: естественное охлаждение обеспечивает долговечность в пыльных или волокнистых условиях, в то время как RS-485 поддерживает централизованный мониторинг.

Для специализированных потребностей инвертор предлагает несколько методов торможения - впрыски постоянного тока, потоковое торможение и торможение на основе резистора - обеспечивая гибкость для управления замедлением при нагрузках с высокой инерцией.

4.Сравнительный анализ: серия GD10 на рынке инверторов

GD10-0R4G-S2-B занимает уникальное положение между основными приводами V/f и высококлассными векторными контроллерами. Ключевые дифференциаторы включают:

Доступность против производительности: хотя цена является экономичным решением, он включает в себя векторную настройку V / f для более плавной работы на низкой скорости по сравнению со стандартными инверторами.

Компактность против расширяемости: Несмотря на небольшой размер, устройство поддерживает расширяемый ввод/вывод через программируемые цифровые порты, что является редкостью в своем классе.

Особенности защиты: Он включает в себя всеобъемлющие меры защиты от перенапряжения, недовольства, потери фазы и короткого замыкания, превосходя многих конкурентов первого уровня.

По сравнению со специализированными сериями INVT (например, GD350 для кранов или GD270 для насосов), GD10 отдает приоритет универсальности перед оптимизацией для конкретного приложения. Его модульное программирование, такое как задерживаемые переключаемые выходы и настраиваемые рампы ускорения, делает его адаптируемым к различным требованиям OEM.

5.Руководящие принципы осуществления и интеграции

Лучшие практики установки

Инвертор использует настенную установку и должен быть размещен таким образом, чтобы максимизировать поток воздуха для естественного охлаждения. Электрические соединения должны использовать экранированные кабели для чувствительных к шуму аналоговых сигналов, а сеть RS-485 требует терминальных сопротивлений для предотвращения отражения сигнала.

Конфигурация параметров

Первоначальная настройка включает в себя определение базовых параметров производительности через светодиодную клавиатуру. Критические настройки включают:

Номинальный ток и напряжение двигателя для оптимизации кривых V/f.

Время ускорения/замедления (0,1-6000) для минимизации механического напряжения.

Многоскоростные профили, присваиваемые цифровым входам для автоматизированной работы.

Безопасность и соответствие

Конструкция соответствует стандартам CE по ЭМК и электрической безопасности, обеспечивая совместимость в промышленных зонах. Пользователи должны соблюдать местные правила для отключения устройств и заземления, с дополнительными внешними фильтрами для электромагнитной совместимости в чувствительных средах.

Часто задаваемые вопросы (FAQ)

1.Как GD10-0R4G-S2-B достигает энергоэффективности в приложениях с переменной нагрузкой?

Инвертор использует векторно-усиленное управление V/f для регулирования напряжения и частоты на основе условий нагрузки двигателя в режиме реального времени. Это минимизирует потери реактивной мощности, особенно в сценариях частичной нагрузки. Кроме того, естественная система охлаждения устраняет потребление энергии вентилятора, снижая общее потребление энергии до 5% по сравнению с активно охлаждаемыми моделями.

2.Может ли этот инвертор синхронизироваться с существующими системами управления на основе ПЛК?

Да, встроенный интерфейс RS-485 Modbus позволяет беспрепятственно общаться с ПЛК. Пользователи могут отображать параметры, такие как команды скорости, коды ошибок и выходные частоты для регистрации адресов для централизованного мониторинга. Цифровые входы также принимают сигналы от цифровых выходов ПЛК для запуска / остановки и управления направлением.

3.Что отличает методы торможения, поддерживаемые этой моделью?

Функция тормоза постоянного тока вводит постоянный ток, чтобы быстро остановить двигатели, идеально подходит для нагрузок с высокой инерцией. Тормозование потоком увеличивает крутящий момент во время замедления без внешних устройств, в то время как тормозование резистора рассеивает избыточную энергию в виде тепла через внешний модуль резистора для частых циклов остановки-запуска. Выбор зависит от характеристик нагрузки и динамических требований.

4. Подходит ли инвертор для применения однофазных двигателей?

Нет, GD10-0R4G-S2-B предназначен исключительно для трехфазных асинхронных двигателей. Однофазный вход (220В) преобразуется в трехфазный выход, что позволяет совместимость со стандартными промышленными двигателями при работе из жилых или легких коммерческих источников энергии.

5.Как компактная конструкция влияет на обслуживание и срок службы?

Безвентиляторная конструкция повышает долговечность, устраняя общую точку сбоя. Алюминиевый отопитель эффективно рассеивает тепло, а герметичное покрытие PCB защищает от пыли и влажности. Техническое обслуживание ограничивается периодическими проверками разрешения и обновлениями прошивки через клавиатуру.

6.Какие протоколы безопасности включены для предотвращения неисправностей?

Инвертор имеет многослойную защиту, включая электронную защиту от тепловой перегрузки для имитации условий нагрева двигателя и предотвращения застоя во время ускорения. История неисправностей регистрирует последние шесть инцидентов с подробными снимками рабочих параметров, помогая быстрому устранению неисправностей.
