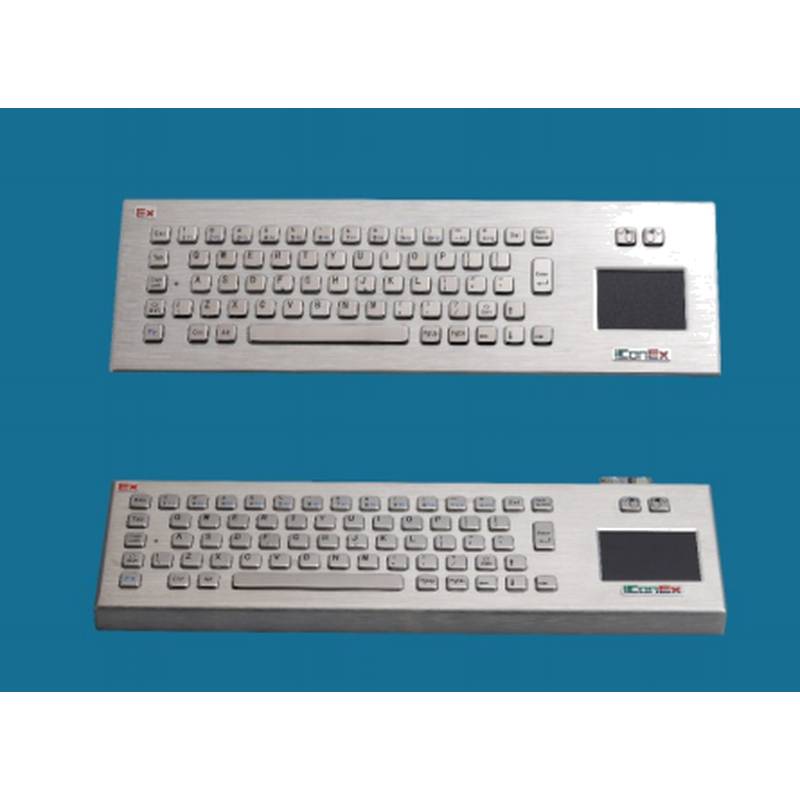

iConEx XYEXKBPC Взрывозащитная по сути безопасная клавиатура с сенсорной панелей

iConEx XYEXKBPC является критическим интерфейсным решением в промышленных условиях, где безопасность эксплуатации имеет первостепенное значение. Эта взрывоопасная клавиатура разработана для обеспечения надежной производительности в опасных районах, сертифицирована как внутренне безопасная клавиатура, которая предотвращает риски воспламенения в летучих атмосферах. Разработанный с прочной панелей из нержавеющей стали и передовыми технологиями уплотнения, он отвечает строгим международным стандартам для использования в газовых и пыльных условиях. Его прочная конструкция обеспечивает защиту от воды, пыли и коррозионных элементов, что делает его идеальным выбором для таких отраслей промышленности, как нефть и газ, химическая переработка и горнодобывающая промышленность. Клавиатура включает в себя лазерно-гравированные ключевые легенды для долговечности и предлагает несколько вариантов интерфейса, обеспечивая беспрепятственное сочетание безопасности, долговечности и удобства пользователя для систем управления в секретных местах.

1 Обзор продукта и детали сертификации

iConEx XYEXKBPC специально разработан как внутренне безопасная клавиатура для использования в потенциально взрывоопасных атмосферах. Эта взрывоопасная клавиатура соответствует строгим международным стандартам, включая GB3836.1-2000 и GB3836.4, которые регулируют электрическое оборудование для взрывоопасных газовых атмосфер. Клавиатура обладает несколькими сертификатами защиты, наиболее заметными из которых являются взрывоостойкость Ex ib IIC T6 Gb, указывающая на пригодность для газовых сред Зоны 1, и Ex ibD 21 T85 ° C для пылевых атмосфер Зоны 21. Эти сертификаты подтверждают способность клавиатуры безопасно работать в среде, где могут присутствовать горящиеся газы, пары или горячая пыль.

Основной принцип безопасности этой внутренне безопасной клавиатуры заключается в ее энергоограничительной конструкции, которая гарантирует, что любая электрическая энергия в устройстве остается ниже уровней, которые могут воспламенять определенные опасные атмосферные смеси. Это достигается с помощью двухкомпонентной системы, состоящей из самой клавиатуры и соответствующего барьера безопасности (модели HB03CA или HB11CA), который должен быть установлен в безопасной зоне. Барьер ограничивает ток и напряжение, которые могут достигнуть клавиатуры в опасной зоне, обеспечивая, что даже в условиях неисправности не может возникнуть искра с достаточной энергией, чтобы вызвать зажигание.

2 Технические характеристики и данные о производительности

Взрывонепроницаемая клавиатура iConEx XYEXKBPC обеспечивает впечатляющие технические характеристики, которые подчеркивают ее надежность и надежность. Клавиатура работает на источнике питания 5VDC с допуском ±10%, обеспечивая стабильную производительность даже при незначительных колебаниях напряжения. Его электрические характеристики включают ключевое сопротивление контакту менее 10Ω и исключительное сопротивление изоляции, превышающее 100 МΩ, что предотвращает утечки токов и поддерживает целостность сигнала в влажных условиях.

Испытания на долговечность показывают исключительный жизненный цикл ключа с номинальной численностью более 2 000 000 задействований, значительно превосходя обычные промышленные клавиатуры. Эта замечательная долговечность достигается благодаря точной инженерии ключевых механизмов с оптимальной силой привода между 2-3N и расстоянием перемещения 0,45 мм, обеспечивая удовлетворительную тактильную обратную связь при минимизации механического напряжения. Клавиатура поддерживает рабочую стабильность в широком диапазоне температур от -20 ° C до + 55 ° C, с допустимостью хранения от -30 ° C до + 70 ° C, обеспечивая надежность как в экстремально холодных, так и в горячих промышленных условиях.

Экологическая уплотнение является еще одной выдающейся особенностью, с клавиатурой, достигающей уровня защиты IP65 на передней панели, что делает ее полностью пыленепроницаемой и защищенной от низкого давления струй воды из любого направления. Некоторые варианты модели предлагают даже усиленную защиту до уровня IP66. Эта внутренне безопасная клавиатура может работать в условиях относительной влажности до 95% без конденсации, решая проблемы влажных промышленных атмосфер, где может возникнуть конденсация на электронном оборудовании.

3 Особенности конструкции и конструктивные элементы

3.1 Выбор материалов и эргономические соображения

Взрывонепроницаемая клавиатура iConEx XYEXKBPC имеет первичную щетканную панель из нержавеющей стали в качестве основной поверхности интерфейса, обеспечивая исключительную коррозионную устойчивость, необходимую для суровых промышленных условий, где распространено воздействие химических веществ. Этот выбор материала обеспечивает долговечность и легкую очистку, сохраняя при этом профессиональный внешний вид на протяжении всего срока эксплуатации. Альтернативные модели предлагают антистатические пленковые панели для применений, требующих различных тактильных реакций или где обнаружение металла может помешать близлежащему чувствительному оборудованию.

Клавиатура включает в себя лазерно гравированные легенды, заполненные высокопрочными чернилами, создавая постоянные маркировки, которые выдерживают износ, частую чистку и воздействие химических веществ. Эта технология производства обеспечивает, чтобы критические идентификационные символы, функционные этикетки и указатели направления оставались четко видимыми на протяжении продленного срока службы клавиатуры, решая одну из наиболее распространенных точек сбоя в промышленных входных устройствах, где легенды исчезают от повторяющегося использования.

3.2 Параметры конфигурации и настройка

Серия XYEXKBPC предлагает универсальные варианты конфигурации для соответствия конкретным требованиям приложения. Пользователи могут выбрать между стандартными полноклавиатурными макетами (тип II) или компактными версиями с интегрированной функцией сенсорной панели (тип III), которые сочетают управление курсором с традиционным вводом клавиатуры. Подключение интерфейса включает в себя как USB, так и старые конфигурации PS/2, обозначенные суффиксами "U" и "P" в системе нумерации модели, обеспечивая совместимость как с современными, так и с старыми промышленными вычислительными системами.

Гибкость установки является еще одним главным моментом, с вариантами постоянного винтового закрепления (тип А) для безопасной монтажи в панелях управления или свободного расположения рабочего стола (тип В) для временных или мобильных приложений. Производитель также предлагает пользовательские услуги макета, позволяющие клиентам указывать уникальные клавишные расположения, специализированные легенды или отличительные конструкции панелей для соответствия конкретным рабочим процессам или требованиям брендинга.

4 Области применения и промышленные решения

Безопасная клавиатура iConEx XYEXKBPC находит важное применение во многих отраслях промышленности, где могут возникнуть взрывоопасные атмосферы. В нефтегазовом секторе он служит критическим интерфейсом для систем управления на нефтеперерабатывающих предприятиях, оффшорных платформах и нефтехимических заводах, где могут присутствовать легковоспламеняющиеся газы. Химическая и фармацевтическая промышленность использует эту взрывоопасную клавиатуру для компьютеров управления процессом в производственных районах, где летучие растворители или горячая пыль от обработки порошка создают опасные условия.

Горнодобывающие операции представляют собой еще одну важную область применения, особенно в подземных угольных шахтах, где метанный газ и горющаяся угольная пыль создают серьезную опасность взрыва. Прочная конструкция клавиатуры выдерживает вибрации, влажность и частицы в горнодобывающей среде, обеспечивая безопасный интерфейс оператора для систем мониторинга и управления. Дополнительные сценарии реализации включают установки по производству электроэнергии, металлургические заводы, заводы по переработке зерна и очистки сточных вод - по сути, любую промышленную среду, где классификация опасных районов требует специально сертифицированного оборудования.

По сути безопасная клавиатура особенно ценна в гигиенической перерабатывающей промышленности, такой как пищевое и напитковое производство или фармацевтическое производство, где ее герметичная конструкция из нержавеющей стали позволяет строгие процедуры промывания без проникновения жидкости или повреждения коррозией. Гладкая поверхность и отсутствие трещин препятствуют росту бактерий и позволяют эффективной санитарии, отвечая строгим требованиям чистоты этих регулируемых отраслей, поддерживая безопасность в потенциально взрывоопасных атмосферах, где могут присутствовать дезинфектаторы на основе алкоголя или мучная пыль.

5 Руководства по установке и соображения безопасности

5.1 Требования к конфигурации системы и барьерам

Правильная установка взрывоопасной клавиатуры iConEx XYEXKBPC требует тщательного внимания к системе барьера безопасности, которая является неотъемлемой частью внутренней концепции безопасности. Предназначенный барьер безопасности (модели HB03CA или HB11CA) должен быть установлен в неопасной зоне, физически отделен от взрывоопасной атмосферы и подключен между компьютерной системой безопасной зоны и клавиатурой опасной зоны. Такое устройство гарантирует, что любые условия неисправности, приводящие к чрезмерной энергии, не могут достигнуть опасной зоны, где расположена клавиатура.

В инструкциях по установке указывается, что барьер безопасности должен устанавливаться в местах, свободных от чрезмерных вибраций, ударов, сильных электромагнитных помех или сильно коррозионных условий, которые могут поставить под угрозу его защитную функцию. Заемляющий терминал (GND) барьера безопасности должен быть надлежащим образом подключен к надежной земле для поддержания целостности системы защиты и обеспечения безопасного пути для любых неисправных токов. Кабельные маршруты между безопасными и опасными районами должны следовать утвержденным путям и использовать соответствующие системы зажигания для поддержания общей защиты от взрыва.

5.2 Протоколы об экологической совместимости и техническом обслуживании

Взрывонепроницаемая клавиатура требует особых экологических соображений для поддержания своих защитных свойств и эксплуатационной надежности. Хотя самое устройство номинально предназначено для температур от -20 ° C до + 55 ° C, условия окружающей среды должны поддерживаться в пределах разумных границ, чтобы обеспечить комфорт оператора и предотвратить конденсацию, если температуры приближаются к экстремальным. Клавиатура с рейтингом IP65/IP66 обеспечивает надежную работу в влажных или пыльных условиях, но для поддержания этой защиты со временем рекомендуется регулярно проверять кабельные железы и соединения интерфейса.

Рутинное обслуживание должно включать периодический визуальный осмотр физического повреждения, особенно облегчение напряжения оболочки кабеля и соединения, которые представляют собой потенциальные компромиссные точки в общей системе безопасности. Чистка должна осуществляться с помощью влажных тканей с мягкими моющими средствами, подходящими для поверхностей из нержавеющей стали, избегая распыления высокого давления непосредственно на соединениях интерфейса даже с высоким рейтингом IP. Для устранения неполадок система требует специализированной оценки квалифицированным персоналом, знакомым с принципами внутренней безопасности, поскольку стандартное испытание мультиметра может аннулировать сертификаты или ввести небезопасную энергию в систему.

6 Сравнительные преимущества и экономические выгоды

Безопасная клавиатура iConEx XYEXKBPC обеспечивает значительные эксплуатационные преимущества за пределами базовой защиты от взрыва. Его исключительный срок службы, превышающий 2 миллиона приводов, приводит к снижению частоты замены и меньшей общей стоимости владения по сравнению со стандартными промышленными клавиатурами. Высоконадежная конструкция минимизирует незапланированные простои в критических процессах, где вклад оператора имеет важное значение для непрерывной эксплуатации, обеспечивая значительные экономические выгоды за счет улучшения непрерывности производства.

Эта взрывоопасная клавиатура предлагает более гибкую и экономически эффективную альтернативу системам корпуса под давлением, которые требуют непрерывной очистки воздуха и сложных уплотнений. Подход к внутренней безопасности устраняет необходимость в громоздких взрывоостойких корпусах, которые часто осложняют интерфейс оператора и процедуры технического обслуживания. Совместимость клавиатуры со стандартными компьютерными системами через барьер безопасности снижает сложность интеграции и позволяет использовать ее с коммерческими готовыми промышленными компьютерами, а не требуя специализированного дорогого сертифицированного вычислительного оборудования.

Гигиеническая конструкция некоторых вариантов, особенно тех, которые имеют панели из нержавеющей стали и полную герметизацию, обеспечивает дополнительную ценность в регулируемых отраслях промышленности, поддерживая соблюдение санитарных стандартов при соблюдении требований безопасности для взрывоопасных атмосфер. Это двойное соблюдение устраняет необходимость в отдельных специализированных интерфейсах для различных областей в рамках объекта, упрощая закупки и управление инвентаризацией, обеспечивая при этом последовательный опыт оператора по всем станциям управления.

Часто задаваемые вопросы (FAQ)

1.Для каких конкретных опасных зон сертифицирована клавиатура iConEx XYEXKBPC?

Эта взрывоопасная клавиатура имеет двойную сертификацию как для газообразных, так и для пыльных сред. Он утвержден для газовых атмосфер зоны 1 с номинальной оценкой Ex ib IIC T6 Gb, указывающей на безопасность в районах, где во время нормальной эксплуатации могут присутствовать взрывоопасные газы. Кроме того, он имеет классификацию Ex ibD 21 T85°C для пыльных сред зоны 21, где горящая пыль может присутствовать в достаточных количествах. Эти сертификаты делают его подходящим для широкого спектра промышленных приложений, от нефтехимической до пищевой промышленности.

2.Как отличается обозначение "внутренне безопасное" от общей взрывоопасной защиты?

Обозначение внутренне безопасной клавиатуры означает, что iConEx XYEXKBPC разработан для предотвращения зажигания, ограничивая электрическую и тепловую энергию уровнями ниже того, что требуется для зажигания конкретных опасных веществ. Это отличается от общей взрывоопасной защиты, которая содержит любой взрыв в корпусе. Внутренняя безопасность считается превосходным методом защиты электронных устройств, поскольку она предотвращает возникновение зажигания, а не просто удерживает его, и позволяет обеспечить более безопасное обслуживание и модификации в то время как система питана в опасных районах.

3.Каковы доступные варианты интерфейса для подключения этой клавиатуры к системам управления?

Серия клавиатур предлагает несколько конфигураций интерфейса для соответствия существующим требованиям инфраструктуры. Стандартные модели включают подключение USB для современных компьютерных систем, в то время как интерфейсы PS/2 доступны для устаревшего оборудования. Некоторые специализированные версии предлагают альтернативные протоколы связи, включая серийную связь RS232/RS485 для промышленных сетей управления, а конкретные модели цифровых клавиатур обеспечивают лентовые кабельные соединения для встроенных систем. Выбор интерфейса указан в суффиксе модели в соответствии с системой обозначения производителя.

4. Макет клавиатуры может быть настроен для конкретных приложений или потребностей промышленности?

Да, производитель предоставляет услуги настройки для конкретных требований приложения. Варианты включают в себя пользовательские легенды ключей, специализированные расположения ключей, уникальные макеты панелей и модифицированные функции ключей. Количество клавиш может быть определено от минимальных цифровых клавиш с 10-30 клавишами до полноразмерных клавиш с 65-90 клавишами в зависимости от модельной серии. Эти варианты настройки обеспечивают, что взрывоопасная клавиатура может быть адаптирована к конкретным отраслевым рабочим процессам, специализированной терминологии или уникальным операционным последовательностям.

5.Какие методы обслуживания обеспечивают долгосрочную надежность клавиатуры в суровых условиях?

Регулярное профилактическое обслуживание должно включать визуальную проверку физического повреждения, проверку целостности кабеля и ослабление напряжения соединителя и очистку поверхности из нержавеющей стали соответствующими неабразивными чистящими средствами. Барьер безопасности, расположенный в неопасной зоне, должен периодически проверяться на предмет надлежащего заземления и отсутствия коррозии. Хотя клавиатура имеет исключительную уплотнение, рекомендуется периодически проверять железы интерфейса, особенно в средах с значительными вибрациями или температурными циклами, которые могут нарушить уплотнения со временем.
