Обзор

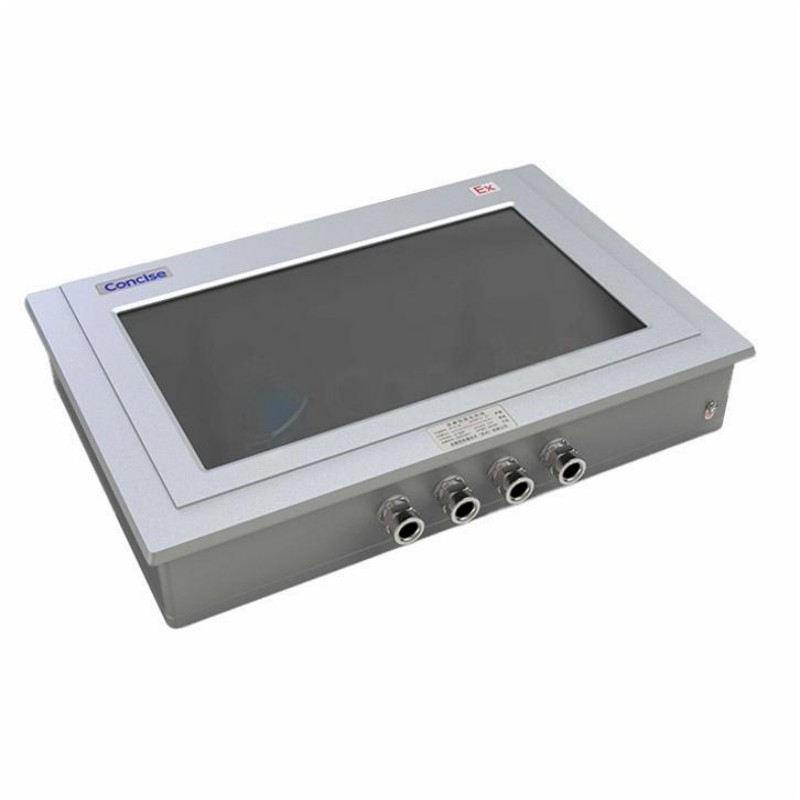

Серия iConEx XYEXMTP представляет собой вершину прочной технологии взрывоопасного дисплея, специально разработанной для непрерывной работы в самых требовательных зонах, опасных для газа и пыли в зоне 21. В отличие от дисплеев, предназначенных для менее частого воздействия опасности (зона 2/22), эта серия построена для того, чтобы выжить там, где взрывоопасная атмосфера постоянно присутствует при нормальной эксплуатации.
Он достигает этого благодаря сочетанию ультрапрочного корпуса Ex d [огнеупорного] и передовых схем Ex ib [внутренней безопасности] для своих внутренних компонентов. Сертифицированный по Ex d ib IIC T6 Gb и Ex tD ibD A21 IP66 T80°C, он обеспечивает беспрецедентную надежность для критически важных ролей мониторинга в нефтяной промышленности. амп; газ (буровые платформы, нефтеперерабатывающие заводы), химические перерабатывающие заводы и горнодобывающие операции, где отказ не является вариантом.
Основная философия проектирования: максимальная устойчивость к постоянным опасностям
Серия XYEXMTP построена вокруг принципа максимального удержания и изоляции. Его основной огненепроницаемый корпус (Ex d) изготовлен из высококачественной, толстостенной нержавеющей стали или гвоздого железа, обрабатываемого до точных допусков, чтобы создать пути пламени, которые могут содержать и охлаждать любое внутреннее зажигание, предотвращая его распространение во внешнюю опасную атмосферу.
Это дополняется внутренне безопасной конструкцией для критических внутренних схем, ограничивающей их энергию ниже уровня зажигания. Этот двойный подход обеспечивает выживание в самых суровых условиях, включая воздействие коррозивных химических веществ, постоянные вибрации и экстремальные температурные колебания.
Особенности продукта & амп; Характеристики
Наиболее высокий уровень взрывоопасной защиты (Ex d ib IIC): флагманская функция с огнеупорной сертификацией (Ex d) для газов группы IIC (включая водород и ацетилен) - самой строгой группы газов. Это делает его подходящим для зоны 1, зоны наибольшего риска.
Коррозионостойкий экзоскелет: корпус, обработанный специализированными антикоррозионными покрытиями (например, порошковым покрытием, отделками ПТФЭ), чтобы выдерживать соленую воду, H ₂ S и другие коррозионные химические вещества в оффшорных и химических приложениях.
Экстремальная устойчивость в окружающей среде: надежно работает в широком температурном диапазоне от -40°C до +70°C (с дополнительными внутренними нагревательными элементами для холодного запуска). Оснащается исключительной устойчивостью к ударам/вибрациям (испытана в соответствии со стандартами IEC 60068-2-27/64) для тяжелых машин или горнодобывающих транспортных средств.
Высокопродуктивный дисплей в укрепленной оболочке: ЖК TFT с высокой яркостью (≥1000 cd/m²) с оптической связью (уменьшает блеск, повышает читаемость солнечного света, предотвращает конденсацию). Особенности многосенсорного проективного емкостного сенсора, работающего с помощью перчаток.
Усовершенствованное подключение и управление: оснащено разъемами с кодом M12 X для надежных соединений Ethernet / питания (идеально подходит для сред с высокой вибрацией). Поддерживает всеобъемлющие видеовходы (HDMI, DisplayPort, VGA) через внутренне безопасные барьеры.
Ключевые спецификации
Параметр/Категория
Детали спецификации
Модель серии iConEx XYEXMTP (например, XYEXMTP-19, XYEXMTP-22)
Тип дисплея TFT LCD, проектируемый емкостный сенсорный (мульти-сенсорный)
Доступные размеры 19", 21,5", 24"
Разрешение 1280x1024 (19"), 1920x1080 (21,5"), 24")
Brightness ≥ 1000 cd/m²
Сенсорная технология Прогнозируемая емкостная (перчатка & amp; Влага Работает)
Рейтинг защиты IP66 / IP67 (передняя панель)
Сертификат взрывоопасности: Ex d ib IIC T6 Gb; Пыль: Ex tD ibD A21 IP66 T80°C
Зона применения в опасной зоне 1/21 (газы/пыль), зона 2/22
Стандарт рабочей температуры: -30°C ~ +60°C; Расширенный: -40°C ~ +70°C
Температура хранения -50°C ~ +85°C
Входная мощность DC 24V (диапазон 18V - 32V) или AC 100-240V (с изолированным внутренним источником питания)
Потребление энергии ~45W (19") ~75W (24")
Электрические интерфейсы M12 A-кодированный (Power), M12 X-кодированный (Ethernet), IS Барьерные интерфейсы для видео
Видео входы HDMI, DisplayPort, VGA (через внутренне безопасные интерфейсы)
Сопротивление вибрации 5 грм (10-500 Гц, МЭК 60068-2-64)
Сопротивление удару 50г, 11мс (МЭК 60068-2-27)
Материал корпуса 316L нержавеющая сталь или гнучкое железо с коррозионно-устойчивым покрытием
Вес ~25 кг (19") до ~40 кг (24")
Приложения
XYEXMTP используется в центре наиболее критических и непрерывно опасных операций:
Upstream Oil & амп; Газовые буровые установки: служат основным дисплеем для блоков для блокировки грязи, систем управления предотвращением взрыва (BOP) и мониторинга параметров бурения в режиме реального времени на полу платформы (постоянно подвергается воздействию потенциальных выбросов газа).
Нефтеперерабатывающий завод & амп; Химические процессные блоки: устанавливаются непосредственно на контрольные панели реактора или зоны обработки для визуализации систем SCADA/DCS (постоянно подвергаются воздействию воспламеняющихся паров и коррозивных химических веществ).
Горнодобывающие непрерывные шахтеры и амп; Туннельные машины: интегрированы в кабины оператора тяжелых горнодобывающих машин (подвергаются постоянным вибрациям и горячей атмосфере пыли угля).
Фармацевтические химические синтезные пакеты: контролирует критические реакционные процессы в среде с парами растворителей и строгими требованиями к сдерживанию.
Преимущества продукта
Окончательным преимуществом серии iConEx XYEXMTP является его непревзойденная внутренняя безопасность (Ex d) для непрерывной работы в опасных районах с высоким риском (зона 1/21), в сочетании с экстремальной устойчивостью к окружающей среде, которая превосходит стандартные промышленные дисплеи.
Он устраняет необходимость внешних корпусов под давлением (очищенных) - компонентов, которые добавляют сложность и отдельные точки сбоя. Несмотря на то, что это премиум-инвестиция, его беспрецедентные сертификаты качества строительства и безопасности минимизируют риск катастрофических сбоев оборудования и простоев производства в критических процессах, предлагая самую низкую общую стоимость владения для экстремальных приложений.
Упаковка & амп; Гарантия
Учитывая свою высокую ценность и прочную природу, XYEXMTP поставляется в специальной тяжелой коробке с усиленной пеновой иммобилизацией, чтобы защитить его во время тяжелой логистики. iConEx обычно предлагает продленную гарантию (например, 36 месяцев) на эту серию, отражающую качество ее конструкции, и включает всеобъемлющие варианты обслуживания на месте из-за критической важности ее установок.
Часто задаваемые вопросы
1. В чем фундаментальное различие между корпусами Ex d (огнеупорными) и другими методами защиты, такими как Ex nR или внутренняя безопасность, и почему это необходимо для зоны 1?
Основное отличие заключается в философии безопасности:
Ex d (огнеупорный): предназначен для содержания внутренних взрывов без их распространения внешне. Он использует огромно прочный, точно обрабатываемый корпус с длинными, холодными путями пламени - любой внутренний взрыв сдерживается, охлаждается и гасится, когда пламя выходит из этих путей. Идеально подходит для высокомощных компонентов (таких как большие дисплеи), которые генерируют тепло.
Ex nR (ограниченное дыхание): полагается на предотвращение проникновения газа в корпус с течением времени. Подходит только для зоны 2 (опасные атмосферы редки/краткосрочны).
Внутренняя безопасность (Ex i): ограничивает низкие уровни зажигания электрической энергии схемы. Подходит для устройств с низкой мощностью (датчиков), но непрактично для энергоемких дисплеев.
Для зоны 1 (взрывоопасная атмосфера, вероятно, в нормальной эксплуатации), Ex d является наиболее практическим вариантом для высокомощного оборудования - он активно содержит опасности, а не просто предотвращает их.
2. Для такого тяжелого и надежного дисплея, какие критические соображения монтажа и установка?
Установка XYEXMTP (до 40 кг) требует тщательного планирования:
Структурная целостность: Монтажная поверхность (стальные панели, стены, подавляющие вибрацию, машинные кабины) должна поддерживать статический вес и динамические ударные/вибрационные нагрузки. Стандартные кронштейны недостаточны - тяжелые промышленные крепления, признанные для веса / окружающей среды, являются обязательными.
Управление кабелями: разъемы M12 / входы в каналы должны быть надлежащим образом уплотнены правильными железами для поддержания IP66/67 и взрывоопасной целостности. Кабели должны избегать точек зажатия/напряжения (критически важное значение для настроек с высокой вибрацией).
Безопасность обращения: установка требует команды и специализированного подъемного оборудования для маневрирования дисплея без повреждения или травмы персонала.
Выбор дополнительных функций (нагревателей, специфических покрытий) на основе экстремальных температур окружающей среды, воздействия коррозии или соляного распыления.
3. Как проектируемая емкостная (PCAP) сенсорная технология приносит пользу суровым промышленным условиям по сравнению с сопротивляющим сенсором?
PCAP предлагает ключевые преимущества по сравнению с сопротивляющим сенсором:
Продолжительность & амп; Химическая устойчивость: Использует твердую стеклянную подложку, устойчивую к царапинам, абразиям и деградации от масел / растворителей - не требуются заменные поверхностные пленки, продлевая срок службы.
Надежная работа с ОПС/загрязнителями: чувствует проводимые свойства (палец/перчатка) без физического давления. Работает беспрепятственно с толстыми промышленными перчатками и игнорирует легкую влагу, пыль или жир (без ложных прикосновений).
Улучшенное взаимодействие с пользователем: Поддержка многосенсорных жестов (щепка к увеличению, прокрутка двумя пальцами) для сложных карт / схем, повышение эффективности оператора и снижение когнитивной нагрузки в критических сценариях.
