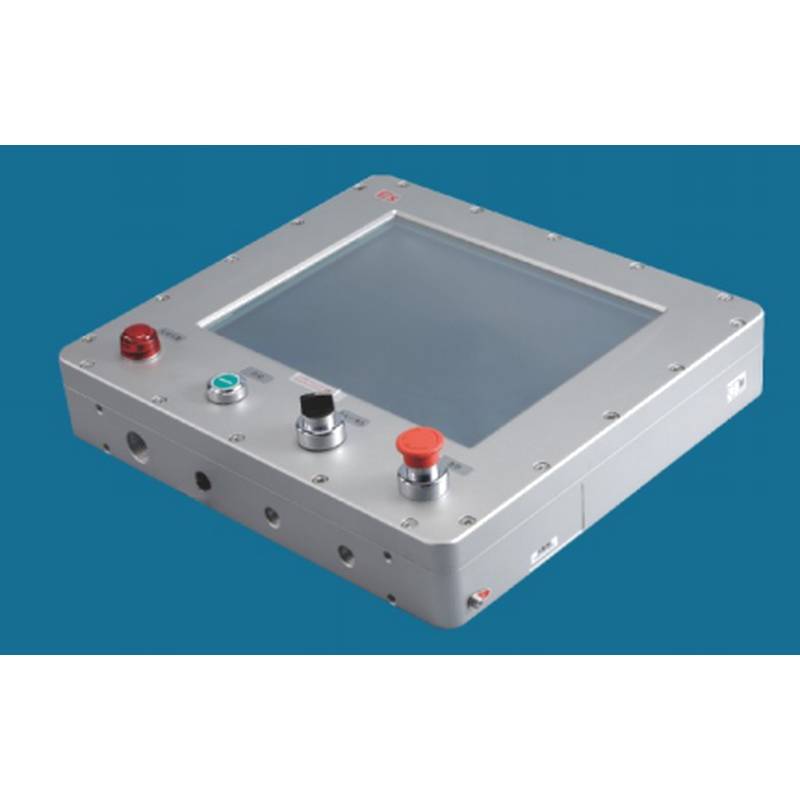

iConEx XY800_D Противовзрывный промышленный сенсорный экран HMI

iConEx XY800_D является критическим интерфейсным решением в промышленных условиях, где безопасность имеет первостепенное значение. Этот надежный взрывоопасный HMI представляет собой специализированную категорию промышленных HMI, специально разработанную для работы в опасных районах, классифицированных с потенциально взрывоопасной атмосферой. В отличие от стандартных промышленных панелей, XY800_D интегрирует сенсорный экран высокого разрешения с физическими кнопками, все размещенные в сертифицированном взрывоопасном корпусе, который предотвращает внутренние искры или чрезмерное тепло от загрязнения окружающих газов, пыли или паров. Эта конструкция обеспечивает безопасное взаимодействие и контроль в критически важных отраслях, таких как нефть и газ, химическая переработка, фармацевтическое производство и обработка зерна, где наличие горящихся материалов делает обычные электронные устройства значительным риском безопасности. Его сочетание интуитивно понятной работы, передовых возможностей связи и непоколебимого соблюдения требований безопасности делает его незаменимым инструментом для мониторинга и контроля процессов на самых сложных рабочих местах в мире.

1.Обзор продукта и основная технология

iConEx XY800_D - это полностью интегрированный операторский терминал, разработанный с нуля для опасных мест. Основная технология вращается вокруг сдерживания и изоляции. Блок заключен в тяжелую, точно конструированную корпусу, часто изготовленную из прочных материалов, таких как нержавеющая сталь или алюминий без меди, который способен выдержать внутренний взрыв, не позволяя пламям или горячим газам сбежать и зажигать внешнюю атмосферу. Это фундаментальный принцип защиты от взрыва, известный как "огненепроницаемый" или "взрывооткрывающий" корпус (Ex d). Промышленные компоненты HMI внутри, включая дисплей, платы и проводки, все размещены в этой надежной оболочке. Интегрированная технология сенсорного экрана предназначена для надежной работы в этой запечатанной среде, в то время как физические кнопки предоставляют надежный, тактильный вариант защиты для операторов, носящих перчатки или в ситуациях, когда использование сенсорного экрана может быть скомпрометировано. Устройство обычно сертифицировано в соответствии с международными стандартами, такими как ATEX, IECEx или NEC для использования в определенных зонах, гарантируя его соответствие глобальным требованиям безопасности.

2.Технические характеристики и характеристики производительности

iConEx XY800_D определяется набором технических спецификаций, которые уделяют приоритет как производительности, так и безопасности. Он обычно имеет яркий, высококонтрастный TFT-ЖК-дисплей, с размерами экрана часто около 8 дюймов, предлагая достаточную видимость в различных условиях освещения. Дисплей покрыт прочной сенсорной панелей, часто сопротивляющей или проекционной емкостной, способной регистрировать входы даже при ношении промышленных перчаток. Включение физических кнопок, с конкретным рейтингом IP для каждой, обеспечивает избыточные варианты управления. С точки зрения мощности обработки он оснащен современным процессором и достаточной памятью для запуска сложного программного обеспечения визуализации и обработки задач регистрации данных без задержек.

Подключение является краеугольным камнем его функциональности, с несколькими промышленными портами связи, такими как Ethernet, RS-485 и USB. Они позволяют беспрепятственную интеграцию с ПЛК, приводами переменной частоты и другими компонентами системы управления. Устройство работает на входе источника питания широкого диапазона, учитывающем типичные промышленные напряжения. Наиболее критически, его взрывоостойчивость четко определена, например, Ex d IIC T6 или Ex td A21 IP66, указывая на его пригодность для газовых и пыльных сред с определенными температурными классами. Его диапазон рабочих температур особенно широк, и он может похвастаться высоким рейтингом защиты от вторжения (IP), обеспечивая, что он остается пыленепроницаемым и защищенным от водных струй высокого давления, что имеет важное значение для суровых сред, в которых он обслуживает.

Особенности 3.Design и детали строительства

Прочный корпус и сертифицированная конструкция

Наиболее важной конструкционной особенностью XY800_D является его взрывоопасный корпус. Это жилье не просто прочное; он тщательно спроектирован с путями пламени. Это точно обрабатываемые пробелы между спаривающимися поверхностями, такими как дверь корпуса и корпус. В случае внутреннего зажигания взрывающиеся газы вынуждены проходить по этим длинным, узким путям. Когда они делают это, они охлаждаются достаточно, чтобы любое пламя, вытекающее из внешней среды, больше не способно зажигать окружающую опасную атмосферу. Используемые материалы не искряют и предназначены для сдерживания давления. Окно для просмотра из стекла исключительно толстое и ламинированное, чтобы выдержать как давление внутреннего взрыва, так и воздействия внешней среды.

Интегрированный интерфейс управления и человеческие факторы

Этот взрывоопасный HMI мастерски сочетает в себе современный сенсорный экран с физическими жесткими кнопками. Этот гибридный подход является значительным оперативным преимуществом. Сенсорный экран позволяет интуитивно понятную навигацию через сложные графические обзоры процессов, управление рецептами и историю тревоги. Между тем, физические кнопки обеспечивают немедленный, надежный доступ к критическим функциям, таким как аварийные остановки, запуск / остановка двигателя или признание сигналов тревоги, которые могут иметь жизненно важное значение в ситуациях высокого напряжения или когда экран не легко доступен. Макет разработан с учетом человеческих факторов, обеспечивая четкую видимость дисплея и легкий доступ к кнопкам, даже для операторов, носящих громоздкое личное защитное оборудование (ППО).

Усовершенствованное тепловое управление и уплотнение

Управление рассеиванием тепла является уникальной задачей для электроники, запечатанной внутри взрывоопасного корпуса. XY800_D использует сложные решения для управления теплом, которые могут включать внутренние теплоотводники и стратегическое использование самого корпуса в качестве рассеивателя тепла, чтобы гарантировать, что температура поверхности устройства никогда не превышает его назначенный температурный класс (например, T6 = 85 ° C температура поверхности). Это не позволяет блоку стать источником зажигания через тепло. Кроме того, всеобъемлющая уплотнение с высококачественными уплотнениями обеспечивает целостность корпуса, достигая высокого рейтинга IP для защиты от пыли и влаги, что имеет решающее значение как для безопасности, так и для долгосрочной надежности внутренней электроники.

4.Основные области применения и промышленные решения

iConEx XY800_D играет незаменимую роль в отраслях, где эксплуатационная среда по своей сути опасна. В нефтегазовом секторе он используется на морских платформах, на нефтеперерабатывающих заводах и на трубопроводных компрессорных станциях для мониторинга давления головки скважины, управления клапанными массивами и контроля за процессами дистилляции. На химических и фармацевтических заводах он служит окном оператора в реакторы, смешивающие сосуды и системы обработки материалов, где обычно присутствуют воспламеняющиеся растворители или пыль.

Нефтехимическая промышленность полагается на этот промышленный HMI для управления сложными, критически важными для безопасности процессами, такими как каталитическое крекинг и полимеризация. Кроме того, отрасли, занимающиеся производством или обработкой горящей пыли, такие как зерновые силосы, мучные мельницы, деревообрабатывающие предприятия и угольные заводы, используют XY800_D для безопасного мониторинга уровней силоса, контроля конвейеров и управления системами сбора пыли. Его прочность также делает его подходящим для использования в потенциально взрывоопасных условиях в очистке сточных вод и горнодобывающей промышленности.

5.Оперативные преимущества и экономические выгоды

Безкомпромиссная безопасность и нормативное соблюдение

Основным преимуществом XY800_D является его способность обеспечивать прямое взаимодействие оператора с системами управления в опасных районах без ущерба для безопасности. Его сертифицированная взрывоопасная конструкция HMI обеспечивает соблюдение строгих международных правил безопасности, помогая заводам избежать катастрофических инцидентов, крупных регулирующих штрафов и серьезных простоев эксплуатации. Эта неотъемлемая безопасность создает основу для защиты человеческих жизней, ценных активов и окружающей среды.

Повышенная оперативная эффективность и надежность

Размещая полностью функциональный интерфейс оператора непосредственно в опасной зоне, этот промышленный HMI устраняет необходимость длительных проходов полевой проводки в комнату управления безопасной зоной. Это снижает затраты на установку и потенциальные точки сбоя. Операторы могут контролировать процессы и немедленно реагировать на местные условия или сигналы тревоги, что приводит к более быстрому принятию решений и сокращению времени реагирования. Надежность его прочной конструкции приводит к более низким показателям сбоев, снижению потребностей в техническом обслуживании и повышению общей доступности системы, что напрямую влияет на производительность и прибыльность.

Долгосрочная экономия затрат и уменьшение рисков

В то время как первоначальные инвестиции в взрывоопасный HMI выше, чем стандартная панель, общая стоимость владения благоприятна. Продолжительность устройства минимизирует затраты на замену и перерывы в обслуживании. Что еще более важно, он выступает в качестве важного инструмента смягчения рисков. Стоимость одного взрыва с точки зрения повреждения оборудования, потерь производства и ответственности будет астрономической по сравнению с инвестициями в сертифицированное оборудование безопасности, такое как XY800_D, что делает его экономически разумным выбором для любой операции с горючими материалами.

Часто задаваемые вопросы (FAQ)

Что именно делает HMI "взрывоопасным" и чем он отличается от "внутренне безопасного"?

Взрывонепроницаемый HMI, такой как iConEx XY800_D, спроектирован с надежным корпусом, который может содержать и охлаждать внутренний взрыв, предотвращая его воспламенение внешней опасной атмосферы. Он построен достаточно сильным, чтобы выдержать внутреннее давление и имеет пути пламени для тушения пламени. Напротив, "внутренне безопасное" (IS) устройство работает на принципе ограничения энергии. Электрическая энергия внутри устройства ИС сохраняется настолько низкой, что оно не способно генерировать искру или тепло, достаточное для вызыва зажигания. Взрывонепроницаемое оборудование часто используется для устройств более высокой мощности в зоне 1 / дивизии 1, в то время как по сути безопасные конструкции обычно для устройств меньшей мощности, таких как датчики в зоне 0 / дивизии 1.

Может ли сенсорный экран работать правильно с толстым стеклом, необходимым для взрывоостойчивости?

Да, современные взрывоопасные блоки HMI разработаны для преодоления этой проблемы. Технология сенсорного экрана, часто сопротивляющая или специально калибрированная проекционная емкостная, предназначена для эффективного восприятия сенсорных входов через толстые, ламинированные стеклянные окна. Хотя может быть незначительное различие в ощущении по сравнению со стандартным потребительским планшетом, функциональность остается надежной и полностью функциональной, даже позволяя использовать с промышленными перчатками. Калибровка тонко настроена на заводе, чтобы учитывать стеклянный барьер.

Какие ключевые сертификаты следует искать при выборе взрывоопасного HMI для глобального проекта?

Для глобального развертывания наиболее важными сертификациями являются ATEX (для Европейского союза), IECEx (международная схема сертификации) и стандарты UL / CSA (для Северной Америки, в частности, класс I Division 1 / Zone 1). iConEx XY800_D обычно имеет одну или несколько из этих сертификатов. Важно выбрать модель, сертификация которой точно соответствует классификации опасных зон (например, группа газов IIC, группа пыли IIIB, температурный класс T6) места установки, как это определено местным регулирующим органом.

Как гибридная конструкция кнопок и сенсорного экрана приносит пользу операторам в реальном мире?

Гибридный дизайн предлагает лучшее из обоих миров, повышая как эффективность, так и безопасность. Сенсорный экран идеально подходит для навигации сложной графикой, доступа к тенденциям данных и ввода цифровых значений или текста. Физические кнопки обеспечивают немедленный, мышечный доступ к наиболее критическим функциям, таким как аварийная остановка, запуск / остановка двигателя или заглушение тревоги. Это имеет решающее значение в ситуациях с высоким напряжением, когда скорость и надежность имеют первостепенное значение, поскольку физическая кнопка может быть активирована без посмотра на экран и обеспечивает тактильное подтверждение.

Каковы основные соображения технического обслуживания для обеспечения долгосрочной целостности взрывоопасного HMI?

Техническое обслуживание сосредоточено на сохранении целостности взрывоопасного корпуса. Это включает в себя регулярную проверку корпуса на предмет любых признаков повреждения или коррозии. Важно обеспечить, чтобы все уплотнения были в идеальном состоянии и чтобы любые используемые кабельные железы были надлежащим образом затяжены и сертифицированы для применения. Когда корпус открывается для любого обслуживания, он должен быть повторно закрыт с крайней осторожностью, следуя указанным производителем значениям крутящего момента для болтов, чтобы обеспечить идеальное спаривание путей пламени. Невыполнение этого может поставить под угрозу оценку безопасности от взрыва.
