Промышленный светодиодный сенсорный дисплей серии iConEx XY200

Обзор

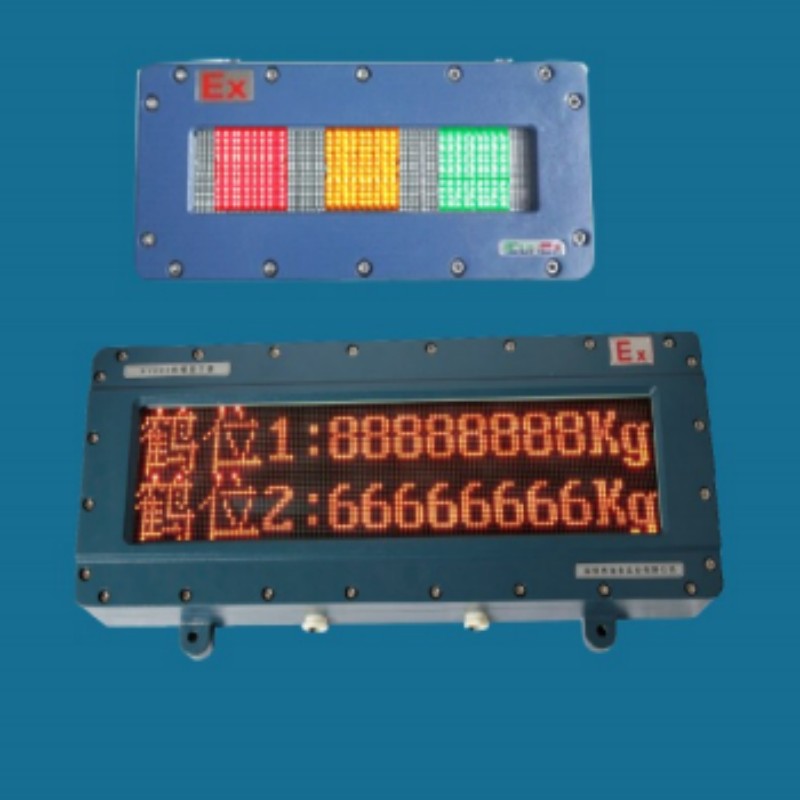

Серия iConEx XY200 представляет собой прочную линию взрывоостойких светодиодных дисплеев, разработанных исключительно для высокой видимости характера и выхода информации в опасных местах зоны 1, зоны 2, зоны 21 и зоны 22. В отличие от полнофункциональных сенсорных экранов HMI (например, серии XY800/900), эти устройства специализируются на предоставлении четкого, настраиваемого текста для критических предупреждений о безопасности, обновлений эксплуатационного состояния и чтений параметров процесса.

Они подключаются непосредственно к ПЛК, ПК или полевым приборам через серийную связь (RS-485) или аналоговые сигналы (4-20 мА), что исключает необходимость в сложных посредниках, и служат жизненно важным "информационным мостом" в нефтяной промышленности. амп; газовая, химическая, фармацевтическая и горнодобывающая промышленность, где присутствуют воспламеняемые газы или пыль.

Основная философия дизайна: Простота и амп; Надежность для критических сообщений

Серия XY200 разработана вокруг трех столпов: однозначная передача информации, механическая долговечность и беспрепятственная интеграция с существующими системами. В отличие от HMI, ориентированных на управление и визуализацию, его единственной целью является обеспечение того, чтобы операторы получали критически важные данные даже в враждебных условиях.

Сертифицированный Ex d IIB T4 Gb (газы) и Ex tD A21 IP66 T80°C (пыль), он использует светодиоды высокой яркости, укрытые в прочный корпус, чтобы поддерживать целостность сообщения в условиях риска взрыва, экстремальных температур, влаги и накопления пыли. Акцент на простоту (отсутствие сенсорных интерфейсов или сложных вычислительных ядр) минимизирует точки сбоев, уделяя приоритет непрерывной функциональности.

Особенности продукта & амп; Характеристики

Технология светодиода высокой видимости: обеспечивает четкую читаемость внутри помещений, на открытом воздухе и под прямым солнечным светом. Расстояния просмотра варьируются от 10 метров до более 200 метров, в зависимости от высоты характера и модели, что имеет решающее значение для крупных промышленных объектов.

Сертификация широких опасных зон: двойная сертификация для зоны 1/2 (газообразные среды) и зоны 21/22 (пыльные среды) позволяет развертывать в различных условиях высокого риска.

Прямая система & амп; Интеграция датчиков: поддерживает Modbus RTU (и пользовательские протоколы) для беспрепятственного подключения к ПЛК / системам управления. Уникально, он подключается непосредственно к импульсным/аналоговым приборам поля (например, вагам, датчикам давления) для отображения таких значений, как вес или температура - не требуется промежуточный контроллер.

Гибкий шрифт & амп; Параметры конфигурации: предварительно загружены с упрощенными китайскими, английскими и цифровыми шрифтами. Доступен в однострочном, двойном или многострочном (до 4 рядов) макете, с монохромным (красным / желтым), двухцветным или полноцветным светодиодным вариантом. Также предлагаются индивидуальные настройки для отрасли (например, встроенные названия нефтепродуктов, аббревиатуры провинций с номерными знаками).

Экстремальная температурная устойчивость: широкотемпературные модели работают надежно до -40 ° C, что делает их подходящими для неогревных объектов, установок на открытом воздухе или горнодобывающих операций в холодных районах.

Ключевые спецификации

Параметр/Категория

Детали спецификации

Модель серии iConEx XY200 (например, XY202A, XY203B, XY205C)

Тип дисплея светодиодный дисплей символов (монохромный/двойный цвет/полный цвет)

Типичные конфигурации Однолинечный, Дволинечный, Многолинечный (до 4 линий)

Размер символов 4 символа Hanzi/8 ASCII (малые модели) до 16 символов Hanzi/32 ASCII (большие модели)

Высота характера 76мм, 96мм, 122мм, 155мм, 256мм, 320мм, 400мм (зависит от модели)

Расстояние просмотра 10~20м до 150~200м (зависит от модели)

Интерфейсы связи RS-485 (стандарт); RJ45 Ethernet (опционально на отдельных моделях)

Протоколы связи Modbus RTU, пользовательские протоколы ASCII; TCP/IP (с опцией Ethernet)

Аналоговый вход 4-20 мА (прямое подключение к полевым приборам)

Входная мощность AC 220V ±10% или DC 24V ±10% (зависит от модели)

Потребление энергии & lt; 500 Вт/м²

Рейтинг защиты IP66 (корпус)

Сертификат взрывоопасности: Ex d IIB T4 Gb (или T6); Пыль: Ex tD A21 IP66 T80°C

Зона применения 1/2 (газы), зона 21/22 (пыль)

Стандарт рабочей температуры: –20°C ~ +60°C; Широкая температура: –40°C ~ +60°C/70°C

Температура хранения -40°C ~ +80°C

Монтаж Настенный монтаж, Монтаж на педестал

Приложения

Серия XY200 отличается в ориентированных на информацию ролях, где четкая, далекая передача сообщений имеет решающее значение, в отличие от функций управления/мониторинга HMI:

Нефть и промышленность амп; Газовые установки: отображение предупреждений о безопасности, состоянии насоса/клапана, уровня резервуара и давления трубопровода на буровых платформах или нефтеперерабатывающих заводах.

Химические и амп; Фармацевтические заводы: отображение в режиме реального времени параметров процесса (температура, давление) и состояния реактора в производственных зонах.

Горнодобывающие операции: указание предупреждений о конвейерах, здоровье оборудования и уведомлений о безопасности в угольных шахтах или районах обработки, подверженных пыли.

Системы веса: интеграция с весами / нагрузочными элементами для веса в движении или в резервуаре, отображение значений веса (например, XY205 для видимости 30-50 м).

Терминалы погрузки/разгрузки: отображение названий продуктов (предварительно загруженных нефтяных/химических списков), номеров номерных знаков (с аббревиатурами провинций) и инструкций по эксплуатации на станциях грузовиков/вагонов.

Преимущества продукта

Самая большая сила серии XY200 заключается в специализированном фокусе на критических сообщениях, избегая сложности (и стоимости) полноценных сенсорных экранов HMI, обеспечивая при этом непревзойденную надежность для своей цели:

Прямая интеграция: подключается прямо к PLCsandfield инструментам (через 4-20mA), устраняя дополнительное оборудование и упрощая настройку.

Видимость на большие расстояния: светодиодная технология обеспечивает читаемость на крупных промышленных объектах, что не является приоритетом в меньших HMI.

Экономическая специализация: предлагает целевую функциональность для потребностей в обмене сообщениями, избегая премии, связанной с взрывоопасным оборудованием, ориентированным на управление.

Экологическая прочность: широкие температурные диапазоны и защита IP66 гарантируют производительность в безусловных или открытых местах, где стандартные дисплеи повреждаются.

Часто задаваемые вопросы

1. В чем основные различия между взрывоопасным светодиодным дисплеем, таким как XY200, и стандартным промышленным HMI?

Основное различие заключается в функции и взаимодействии пользователя:

Серия XY200 (взрывоопасный светодиодный дисплей): Специализируется на одностороннем распространении информации на большие расстояния. Он предназначен для отображения текста, цифровых значений (например, температуры, давления), предупреждений о безопасности или обновлений статуса с высокой видимостью, что имеет решающее значение для одновременного чтения несколькими операторами от 10 до 200 м. Как правило, он не имеет сенсорного интерфейса и требует только простой конфигурации (без сложного пользовательского ввода).

Стандартный промышленный HMI: служит в качестве интерактивного устройства ввода/выхода. Оснащен графическим сенсорным экраном, он отображает сложные схемы, списки тревоги и анимации управления. Его ключевой ценностью является возможность взаимодействия оператора: установка параметров, подтверждение сигналов тревоги, запуск / остановка оборудования и навигация по данным с несколькими экранами. В то время как некоторые HMI являются взрывоустойчивыми, они отдают приоритет контролю и визуализации перед сфокусированной, дальней передачей сообщений.

2. Может ли XY200 отображать данные в реальном времени от датчиков без ПЛК?

Да, это ключевой отличитель серии XY200. Он может взаимодействовать непосредственно с полевыми приборами, устраняя необходимость в ПЛК в качестве посредника:

Поддержка аналогового сигнала: принимает стандартные сигналы 4-20 мА от датчиков (например, нагрузочные элементы для веса, датчики давления/температуры). Дисплей может быть настроен так, чтобы преобразовать сигнал мА в инженерные единицы (кг, кПа, °C) и показывать значения в реальном времени.

Совместимость с импульсным выходом: Некоторые модели поддерживают соединения с импульсными выходными устройствами, такими как измерители потока или кодеры.

Эта возможность упрощает архитектуру системы, снижает затраты (без дополнительного контроллера / кондиционера сигнала) и минимизирует точки сбоя, что делает ее идеальной для самостоятельных приложений, таких как мониторинг уровня бака или простые системы взвешивания.

3. Что означает температурный класс "T4" или "T6" в сертификации Ex d IIB T4 Gb?

Название "T4"/"T6" относится к максимальной температуре поверхности оборудования во время эксплуатации, что является критическим фактором для предотвращения зажигания воспламеняющихся атмосфер. Он определяется самой высокой температурой поверхности в экстремальных (но определенных) условиях работы.

Классы температуры определяются следующим образом:

Класс температуры

Максимальная температура поверхности

Т6 ≤ 85°С

Т5 ≤ 100°С

Т4 ≤ 135°С

Номинация T6 безопаснее для летучих сред (более холодная работа), чем T4, поскольку она избегает воспламеняющихся веществ с низкими температурами автоматического воспламенения. Серия XY200 предлагает модели T4 или T6 для соответствия температуре зажигания газов/пыли в целевой опасной зоне - T6 является обязательным для более воспламеняемых атмосфер.
