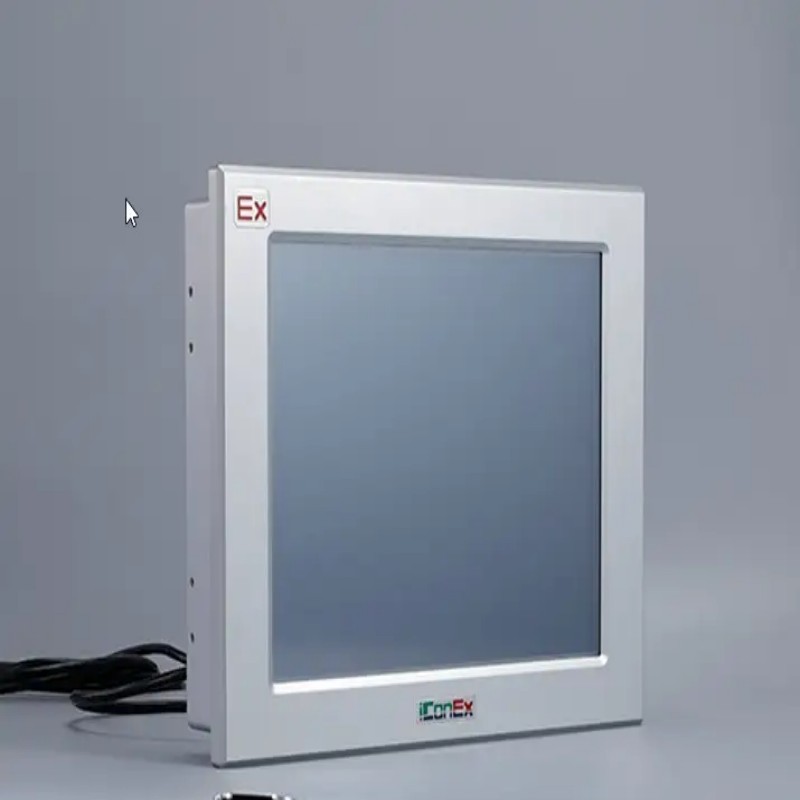

Серия iConEx XY900 представляет собой значительный скачок в технологии взрывоопасного интерфейса человека и машины (HMI), специально разработанной для надежной и интуитивно понятной работы в зоне 2 газа и зоне 21 пыли. В отличие от более строгих требований зоны 1, этот фокус позволяет сочетать передовые функциональные возможности, удобный дизайн и надежную безопасность.
Он сочетает в себе TFT-дисплеи высокого разрешения (от 7" до 22") с мощным 32-битным процессором RISC, работающим на упрощенной ОС Linux или опциональных системах Windows для вариантов панельных ПК. Сертифицированный по Ex nR ib IIB T6 Gc и Ex tD ibD A21 IP66 T80°C, он является идеальным решением для мониторинга и контроля в таких отраслях, как нефтегазовая промышленность, химическая переработка, фармацевтика и обработка зерна, где иногда могут возникнуть взрывоопасные атмосферы.
Основная философия проектирования: балансирование производительности с применимой безопасностью
Серия XY900 построена на принципе обеспечения высокопроизводительных вычислений и превосходной визуализации, адаптированной к конкретным требованиям безопасности зоны 2/21. Он использует сочетание защиты корпуса "nR" (ограниченное дыхание) и "ib" (внутренняя безопасность) для сенсорной схемы, наряду с надежной защитой от пыли "tD".
Этот стратегический подход обеспечивает высокий уровень безопасности для предполагаемых сред, одновременно облегчая такие функции, как прямая сенсорная работа и поддержка широкого спектра промышленных протоколов - функций, которые могут быть более сложными или дорогостоящими для реализации в конструкциях зоны 1.
Особенности продукта & амп; Характеристики
Зона 2/21 Сертификация и амп; Прямое прикосновение: обладает двойной сертификацией (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C) для газовых и пыльных сред. Обозначение «ib» подтверждает внутренне безопасную схему сенсорного экрана, позволяющую операторам взаимодействовать непосредственно с интерфейсом с помощью пальцев или стилусов в опасных районах, не требуя специальных инструментов или изоляции.
Дисплей с высокой видимостью: предлагает TFT ЖК размеры от 7" до 22" с разрешением до 1920x1080 (Full HD). Варианты яркости (>300 cd/m² стандартный, >600 cd/m² настраиваемый) обеспечивают ясность в условиях внутреннего, наружного и прямого солнечного света.
Пробильная обработка & амп; Подключение: Поддерживается 800 МГц 32-битный процессор RISC с 128 МБ Flash и 64 МБ DDR2 DRAM. Поддерживает изолированные серийные порты (RS-232/485/422), Ethernet, USB хосты и опциональную интеграцию полевых шин Profibus-DP/CAN/MPI для беспрепятственного обмена данными с основными брендами PLC.
Прочная конструкция: полностью металлический взрывоостойчивый корпус с защитой от проникновения IP66. Включает в себя антистатическую сенсорную панель (предотвращает опасность искры), гибкие модели с температурой (-40°C до +60°C) и безопасные кабельные железы M20.
Расширенная конфигурация: Использует программное обеспечение XYFD2000 с C-подобным макроскриптом, позволяющим сложную логику управления и настроенные пользовательские интерфейсы непосредственно на HMI.
Ключевые спецификации
Параметр/Категория
Детали спецификации
Модель серии iConEx XY900 (например, XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
Тип дисплея TFT LCD, сопротивляющий сенсорный (одноточечный)
Доступные размеры 7", 8", 10,4", 12,1", 15", 17", 19", 22"
Разрешение 800x480 (7"), 800x600 (10,4"), 1024x768 (12,1"), до 1920x1080 (22")
Стандарт яркости: & gt; 300 cd/m²; Высокая яркость: & gt; 600 cd/m² (настраиваемый)
32-битный процессор RISC ARM @ 800MHz
Память 128 МБ флеш, 64 МБ DDR2 DRAM
Операционная система Упрощенное ядро Linux
Изолированные порты связи RS232/RS485/RS422, Ethernet (10/100M), USB хост/устройство
Поддержка полевой шины Profibus-DP, CAN, MPI (опционально/интегрированно)
Входная мощность DC 24V (диапазон 21V - 28V)
Потребление энергии ~4W Макс (7") ~15W Макс (15")
Рейтинг защиты IP66 (корпус)
Сертификат взрывоопасности: Ex nR ib IIB T6 Gc; Пыль: Ex tD ibD A21 IP66 T80°C
Зона 2 (газы), зона 21/22 (пыль)
Стандарт рабочей температуры: 0°C ~ +50°C; Низкая температура: -20°C ~ +60°C; Широкая температура: -40°C ~ +60°C
Работа сенсорного экрана по сути безопасна (ib), прямое прикосновение, антистатическое
Приложения
Серия XY900 отличается в ролях мониторинга и контроля в менее опасных районах:
Химические перерабатывающие заводы: контроль уровня резервуара, контроль скоростей смешивателя и управление состоянием насоса (где взрывоопасная атмосфера не является непрерывной).
Фармацевтическое производство: взаимодействие с ПЛК для управления оборудованием для переработки и мониторинга условий окружающей среды (в зонах грануляции / покрытия с периодической горящей пылью).
Зерновые силосы и амп; Продовольственная переработка: управление конвейерами/лифтами и мониторинг систем сбора пыли.
Вода и водоснабжение амп; Очистка сточных вод: надзор за насосами, воздуходувами и химическими дозирующими системами в зонах потенциально взрывоопасных объектов.
Нефть и промышленность амп; Газ (зона 2): мониторинг давления трубопроводов, ферм-резервуаров и коммунальных предприятий (где выбросы газа редки и недолгие при нормальной эксплуатации).
Преимущества продукта
Ключевым преимуществом серии iConEx XY900 является оптимальный баланс передовых функций HMI, удобство прямого контакта и надежная сертификация безопасности Zone 2/21, часто по более доступной цене, чем решения Zone 1.
Его поддержка крупных промышленных полевых шин и мощное программное обеспечение для конфигурации устраняют внешние шлюзы в большинстве случаев, упрощая интеграцию и снижая сложность системы. Широкий диапазон размеров дисплея и устойчивость к окружающей среде обеспечивают совместимость с различными приложениями, повышая эксплуатационную эффективность и безопасность в периодически опасных районах.
Упаковка & амп; Гарантия
Конкретные детали упаковки не подробно описаны в источниках, но стандартная промышленная практика диктует, что такое оборудование доставляется в надежной, защитной упаковке для предотвращения транзитных повреждений. Для получения точных условий гарантии (продолжительность, покрытие), обратитесь непосредственно к производителю или уполномоченному дистрибьютору.
Часто задаваемые вопросы
1. В чем разница между зоной 1 и зоной 2 опасных зон, и почему сертификация зоны 2 XY900 важна?
Опасные зоны классифицируются по вероятности/продолжительности взрывоопасной атмосферы:
Зона 1: Взрывные газовые атмосферы могут возникать иногда при нормальной эксплуатации.
Зона 2: атмосферы взрывоопасных газов маловероятны при нормальной эксплуатации; Если они возникают, то они недолгожизненны.
Сертификация Ex nR ib IIB T6 Gc XY900 для зоны 2 имеет большое значение, поскольку она позволяет высокофункциональный HMI (с прямым контактом через внутреннюю безопасность "ib") в этих общих промышленных районах. Оборудование, сертифицированное в зоне 2, такое как XY900, как правило, является более экономически эффективным, сохраняя при этом соответствие, предлагая инженерам завода практическое решение для областей, где опасность возможна, но не постоянна, заполняя разрыв между неопасным оборудованием и дорогими системами зоны 1.
2. Как работает защита "Ограниченное дыхание (nR)" в газовой сертификации XY900?
"Ограниченное дыхание (nR)" - это метод защиты для газовой сертификации зоны 2 XY900. Он опирается на корпус, спроектированный с плотными соединениями и уплотнениями, которые ограничивают вход внешних газов / паров в внутреннюю часть оборудования.
Принцип: Если горющаяся атмосфера окружает HMI, ограниченное дыхание предотвращает попадание взрывоопасной смеси и ее накопление внутри в воспламеняемых количествах, что имеет решающее значение для зоны 2, где опасные газы редко встречаются. Этот метод позволяет XY900 использовать стандартную электронику без дорогостоящей защиты зоны 1 (например, огненепроницаемые корпусы "d", которые выдерживают внутренние взрывы), балансируя безопасность, практичность и доступность.
3. Каковы преимущества программного обеспечения конфигурации XYFD2000 с макроскриптами?
XYFD2000 расширяет XY900 за рамки базовой визуализации, с C-подобным макроскриптом в качестве ключевого преимущества:
Локальное выполнение логики: позволяет сложные вычисления, обработку данных и логику управления непосредственно на HMI, разгружая задачи с ПЛК для упрощения архитектуры и улучшения времени ответа.
Настройка: Поддерживает расширенные случаи использования, такие как пользовательское управление тревогой, аутентификация пользователя, манипуляция строками и управление потоком данных между устройствами (например, между несколькими ПЛК).
Гибкость: позволяет адаптировать интеллектуальные интерфейсы для конкретных процессов, часто без изменения программ ПЛК, позволяя инженерам создавать сложные решения автоматизации на уровне оператора.
