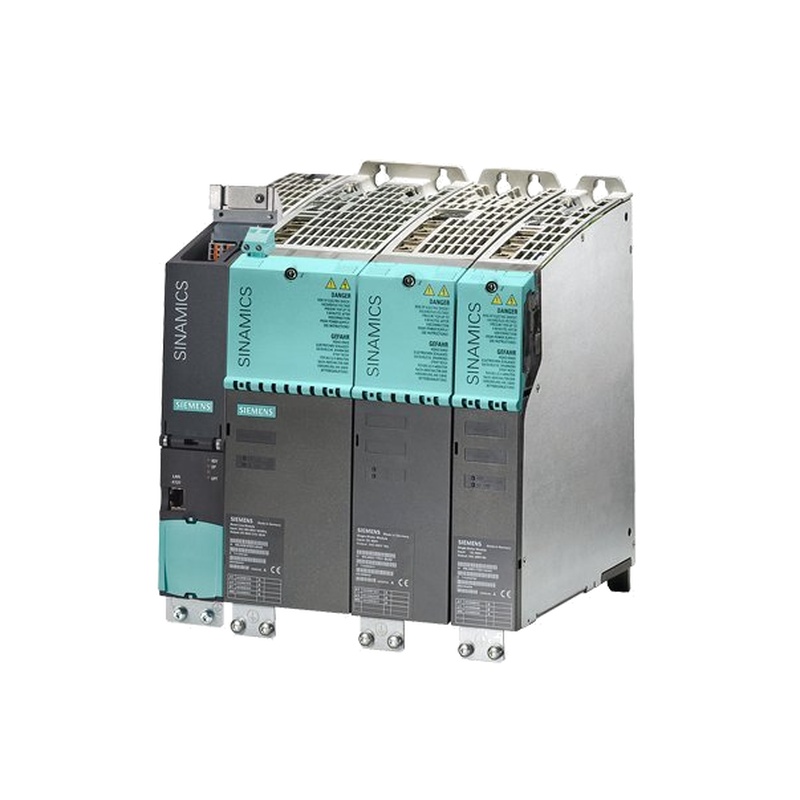

Основный модуль линии SIEMENS 6SL3335-1TE41-7AA3 830kW жидкостью охлаждаемый источник питания

SIEMENS 6SL3335-1TE41-7AA3 представляет собой мощный Basic Line Module (BLM) в семье SINAMICS S120, специально разработанный для высокомощных промышленных приложений. В отличие от своих компактных, воздушно охлаждаемых аналогов книжного размера, этот блок является тяжелым модулем питания, предназначенным для доставки огромной непрерывной мощности 830 кВт от общей шины постоянного тока. Работая на трехфазном входе переменного тока 380-480 В, она выходит надежный 510-650 В постоянного тока при 1730 А, образуя фундаментальную силовую основу для обширных многоосных систем привода в тяжелой промышленности. Его определяющей характеристикой является его интегрированная система жидкого охлаждения, необходимость для управления значительной тепловой нагрузкой на этом уровне мощности, обеспечивая надежность и стабильность в самых требовательных производственных средах, таких как обработка металлов, большие испытательные платформы и тяжелое оборудование.

1.Обзор продукта и интеграция основной системы

6SL3335-1TE41-7AA3 - это больше, чем просто преобразователь мощности; это центральный блок генерации энергии для системы SINAMICS S120 "общего постоянного тока". В этой архитектуре этот модуль базовой линии с одной высокой мощностью исправляет входящее питание переменной сети, чтобы создать стабильную шину напряжения постоянного тока. Несколько модулей двигателя (которые могут быть размером книги или типом шасси) затем извлекают из этой общей шины постоянного тока для привода отдельных двигателей. Этот подход централизирует преобразование энергии, повышает общую эффективность системы и упрощает электрическую инфраструктуру для машин с многочисленными осями.

Как модуль базовой линии, его рабочим принципом является исправление. Он преобразует переменный ток в постоянный ток, но не регулирует напряжение связи постоянного тока до фиксированного значения (особенность модулей активной линии), и он не регенерирует. Это означает, что любая тормозная энергия, генерируемая двигателями, должна рассеиваться через внешний блок тормозного сопротивления. Эта философия конструкции уделяет приоритет надежности, простоте и экономической эффективности для приложений, где частое высокоэнергетическое торможение не является основным режимом работы. Интеллект модуля используется через интегрированный интерфейс DRIVE-CLiQ, который позволяет его беспрепятственно настраивать, контролировать и диагностировать центральным блоком управления SINAMICS (например, CU320-2), что делает его умным компонентом в цифрово интегрированной системе привода.

2.Технические характеристики и характеристики производительности

6SL3335-1TE41-7AA3 характеризуется исключительной номинальной мощностью и специализированным тепловым управлением. Он принимает стандартный трехфазный вход переменного тока с диапазоном напряжения от 380 В до 480 В и частотой 50 или 60 Гц. Его основным выходом является нерегулируемое соединение постоянного тока, с напряжением, которое варьируется пропорционально входу, обычно в диапазоне от 510 В до 650 В постоянного тока. Номинальный выходный ток постоянного тока составляет значительный 1730 А, кульминацией которого является непрерывная номинальная выходная мощность 830 кВт при определенных условиях.

Критической и отличительной спецификацией является его рейтинг защиты IP00. Это означает, что модуль не имеет защиты корпуса от проникновения пыли или воды. Он предназначен для установки в полностью защищенном шкафе управления или специальном электрическом помещении, где контролируются условия окружающей среды. Этот выбор конструкции распространен для высокомощных компонентов, поскольку он отдает приоритет беспрепятственному доступу для охлаждения и обслуживания над встроенным уплотнением окружающей среды. Производительность модуля гарантирована в пределах определенного диапазона температур окружающей среды, и соблюдение этих пределов имеет решающее значение для долгосрочной надежности.

3.Философия дизайна и ключевые инженерные особенности

3.1 Передовая система жидкого охлаждения

Наиболее заметной конструкционной особенностью этого модуля питания является его жидкостная схема охлаждения. При 830 кВт потери мощности (генерируемое тепло) внутри модуля слишком большие, чтобы рассеяться обычным воздушным охлаждением. Интегрированная система жидкого охлаждения использует циркулирующую охлаждающую жидкость (обычно смесь воды и гликоля) для непосредственного поглощения тепла из мощных полупроводников и других критически важных компонентов. Этот метод гораздо более эффективен, чем воздушное охлаждение, что позволяет обеспечить замечательно высокую плотность мощности, обеспечивая огромную мощность от относительно компактного отпечатка. Он также значительно снижает акустический шум и предотвращает рециркуляцию горячего воздуха внутри шкафа управления, упрощая общий контроль климата шкафа.

3.2 Тяжелое строительство для промышленной долговечности

Построенный для круглосуточной работы в тяжелой промышленности, модуль использует прочную конструкцию типа шасси. Он использует высококачественные мощные полупроводники и надежные конденсаторы постоянного тока, предназначенные для длительного срока службы при высоком электрическом напряжении. Все электрические соединения предназначены для высокотоковой кабельной проводки, требующей надлежащего завершения и настроек крутящего момента в соответствии с инструкциями по установке Siemens. Конструкция облегчает обслуживание, с четким доступом к охлаждающим соединениям и индикаторам состояния.

3.3 Интегрированная безопасность и системная диагностика

Несмотря на свою "базовую" классификацию с точки зрения преобразования мощности, модуль полностью интегрирован в экосистему безопасности и диагностики SINAMICS. Благодаря DRIVE-CLiQ он поддерживает важные функции безопасности, такие как безопасное отключение крутящего момента (STO), которое может быть направлено через систему управления, чтобы предотвратить непреднамеренную работу двигателя. Он предоставляет всеобъемлющие данные в режиме реального времени о состоянии работы, температурах, электрических значениях и сообщениях о неисправностях, что позволяет прогнозировать обслуживание и минимизировать незапланированные простои.

4.Основные области применения и оперативная ценность

Этот модуль базовой линии мощностью 830 кВт не является компонентом общего назначения; Он применяется в конкретных, высоковостребованных секторах. Его основное применение в металлопромышленных процессах, таких как привод основных роликов в горячих и холодных прокатных заводах, работа шлиттеров или питание непрерывных литьевых линий. Он не менее жизненно важен для крупномасштабной обработки материалов, включая приводы для ведро-колесных рециклеров, стекеров и разгрузчиков судов в горнодобывающих и портовых операциях. Другой ключевой областью являются испытательные стенды класса мегаватт для автомобильной, аэрокосмической и энергетической промышленности, где требуется точная, высокомощная моторизация.

Оперативное ценное предложение ясно: оно обеспечивает высоконадежный и эффективный централизованный источник энергии. Используя один большой, эффективный исправитель вместо нескольких меньших, снижаются потери системы, и качество электроэнергии в точке подключения к сети может быть лучше управляется. В то время как нерегенеративная конструкция означает, что тормозная энергия тратится в виде тепла, во многих из этих приложений непрерывного процесса тормозные события редки или имеют меньшую энергию по отношению к двигательной мощности, что делает экономический случай для регенеративного ALM менее убедительным. BLM предлагает надежное, проверенное и оптимизированное по затратам решение.

Расширенная перспектива: роль высокомощных приводов с жидким охлаждением в промышленности

1.Why жидкое охлаждение является стандартом для мегаватт приводов

Когда приводные системы масштабируются до сотен киловатт и выше, воздушное охлаждение достигает фундаментальных физических границ. Объем воздуха, необходимый для тихого и эффективного перемещения, становится непрактичным. Жидкое охлаждение, с его превосходной теплоемкостью и теплопроводностью, становится единственным жизнеспособным вариантом. Это позволяет инженерам упаковывать чрезвычайно высокую мощность в управляемом пространстве, что является критическим фактором на промышленных предприятиях, где площадь пола является преимущественной. Эта технология непосредственно обеспечивает высокую производительность и надежность, ожидаемые в капиталоемкой тяжелой промышленности.

2.Императивы проектирования системы для высокотоковых BLM

Реализация модуля этого калибра требует тщательной системной инженерии. Внешний тормозный блок не является аксессуаром, а обязательным компонентом, критически важным для безопасности, размером для обработки максимальной тормозной мощности всей системы привода ниже. Схема жидкого охлаждения должна быть профессионально спроектированной подсистемой с насосами, теплообменниками, фильтрацией и управлением, часто требующей специального охлаждения. Не менее важными являются компоненты подключения к сети - чрезмерные контакторы линии, защитные выключатели или защитники и, возможно, гармонические фильтры смягчения - все они номинированы для высокого непрерывного тока. Конструкция шкафа должна обеспечить идеальную защиту IP54 или выше для модуля IP00 и обеспечить достаточное пространство для обязательных пробелов вокруг блока для трубопроводов охлаждающей жидкости и потока воздуха к вспомогательным компонентам.

3.Сравнение архитектур модулей питания в масштабе

На уровне мощности 6SL3335-1TE41-7AA3 выбор между Basic (BLM), Smart (SLM) и Active Line Module (ALM) предполагает значительные компромиссы. Сопоставимый модуль Smart Line (SLM) добавил бы возможность регенерировать тормозную энергию обратно в сеть, предлагая значительную экономию энергии в приложениях с частым замедлением больших инерционных нагрузок. Однако, это приходит с более высокой первоначальной стоимостью и сложностью. Модуль активной линии (ALM) добавил бы как регенерацию, так и идеально регулируемое напряжение шины постоянного тока, идеальное для самых динамичных и чувствительных процессов, но с дополнительной премией.

Решение зависит от рабочего цикла заявки. Для прокатной станции непрерывного процесса с постоянной нагрузкой экономия энергии от SLM / ALM никогда не может оправдать ее стоимость. Для рудошлифовки с циклической нагрузкой или испытательного стенда, постоянно ускоряющегося и тормозящего, регенеративная функция SLM / ALM может привести к убедительной отдаче от инвестиций за счет снижения счетов за энергию и исключения обслуживания тормозного сопротивления.

Часто задаваемые вопросы (FAQ)

1.Какова самая важная вспомогательная система для этого модуля базовой линии?

Наиболее важной вспомогательной системой является внешняя жидкостная схема охлаждения. Модуль не может работать без должным образом функционирующей системы охлаждения, обеспечивающей правильный поток, давление и температуру охлаждающей жидкости, как указано в руководстве. Поломка этой системы приведет к немедленному перегреву и отключению модуля для предотвращения повреждения.

2.Может ли этот модуль 830kW поставлять смесь различных модулей двигателя?

Да, это основная сила общей концепции шины постоянного тока. Номинальная мощность модуля 830 кВт и мощность тока 1730 А представляют собой общую доступную мощность на шине постоянного тока. Системные конструкторы могут подключить любую комбинацию модулей двигателя SINAMICS S120 (например, несколько крупных модулей шасси 200 кВт и множество модулей меньшего размера книги), если сумма их одновременных потребностей в мощности не превышает непрерывной номинальной мощности BLM.

3.Почему выбрать нерегенеративный BLM на этом уровне мощности, если энергоэффективность важна?

Выбор является в основном экономическим и специфическим для применения. Разница в первоначальной стоимости между BLM и регенеративным SLM/ALM этой номинальной мощности значительна. В приложениях, где торможение очень редко, короткая продолжительность или где тормозная энергия относительно небольшая (например, медленная остановка на конвейере), простой период окупаемости для регенеративной технологии может составлять десятилетия. BLM со своим внешним сопротивлением обеспечивает надежное, предсказуемое и дешевое решение для этих сценариев.

4.Что означает рейтинг IP00 для дизайна шкафа?

Рейтинг IP00 требует, чтобы модуль был установлен внутри полностью защищенного корпуса, обычно в управляющем шкафе с минимальным рейтингом IP54 для всего шкафа. Это обеспечивает защиту от пыли и водного распыления, распространенного в промышленных условиях. Конструкция шкафа должна также учитывать тепло, рассеиваемое из системы охлаждения модуля, и обеспечивать определенные пробелы для обслуживания и охлаждения потока воздуха к другим компонентам.

5.Как управляется тормозная энергия с помощью этого модуля базовой линии?

Тормозная энергия управляется полностью внешним тормозным блоком (также называемым вертолетом) и банком тормозных сопротивлений. Когда двигатели замедляются и вызывают рост напряжения шины постоянного тока, тормозный блок автоматически переключает банк сопротивления в схему, преобразуя избыточную электрическую энергию в тепло, которое затем рассеивается в окружающий воздух. Резисторы всегда устанавливаются за пределами главного шкафа управления в хорошо вентилируемой зоне из-за интенсивного тепла, которое они генерируют.
