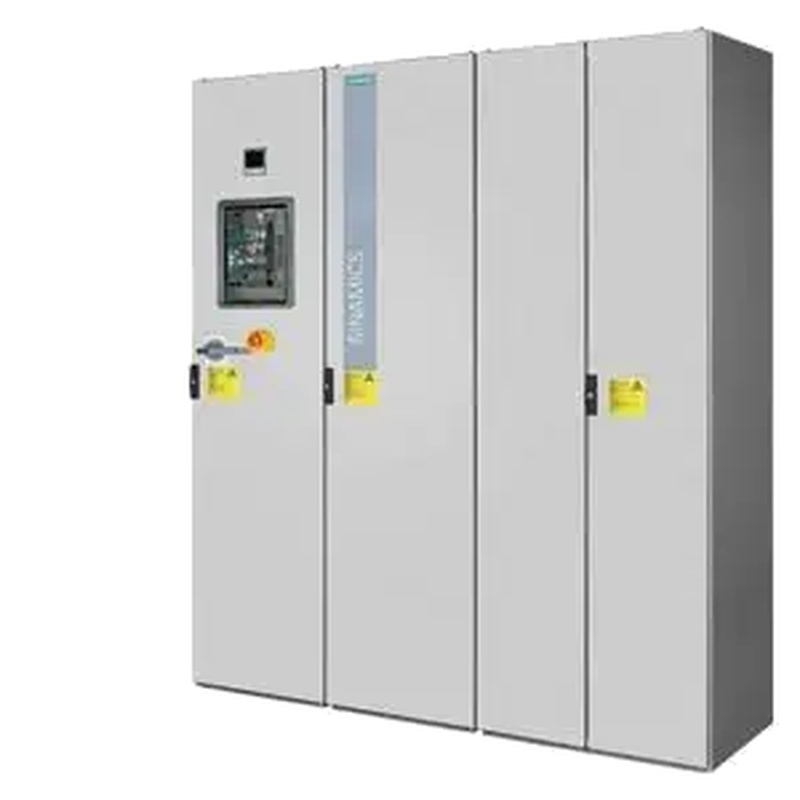

Siemens 6SL3700-0LG42-0BA3 Line Connection Module Industrial Line Connection Unit представляет собой высокоемкостный модуль шкафа, предназначенный для модульной приводной платформы SINAMICS S120. Этот модуль соединения линии служит центральным интерфейсом между главным источником питания и внутренним распределением энергии приводного шкафа S120, обеспечивая номинальный ток до 2000 А при 500-690 В переменного тока для подачи основных модулей линии в параллельных конфигурациях. Благодаря надежной конструкции с воздушным охлаждением и корпусу IP20 этот блок разработан для промышленных сред, где надежность, безопасность и масштабируемая обработка энергии имеют решающее значение.
Обзор:Что такое модуль соединения линии в промышленных приводах
В современной промышленной автоматизации модуль соединения линии является фундаментальным компонентом интерфейса питания, который связывает входящее питание сети с блоками питания модульной системы привода. Для систем привода высокой мощности, таких как Siemens SINAMICS S120, модули соединения линии имеют важное значение для распределения и управления большими токами, необходимыми параллельным модулям мощности, которые подают несколько двигателей или высокие инерционные нагрузки.
Этот тип блока не является самостоятельным приводом, а частью большей архитектуры привода, отвечающей за надежный захват энергии, обмен током и безопасное распределение в приводном шкафе. В многомодульных системах, используемых в тяжелой промышленности, эти блоки помогают улучшить эксплуатацию, масштабируемость и электрическую производительность.
Дизайн и технические характеристики
Разработанный для промышленных приложений с высоким током, этот модуль поддерживает трехфазное питание переменного тока в диапазоне 500-690 В при 47-63 Гц, обеспечивая до 2000 А для подачи и регенеративной обратной связи к последующим модулям линии. Воздушно охлаждаемая конструкция блока с интегрированным вентилятором обеспечивает последовательное управление теплом во время непрерывной работы, а прочная конструкция подходит для стандартных установок шкафов, где пространство, поток воздуха и доступ оптимизированы для промышленных сред.
Модуль шкафа соответствует классу защиты IP20, что означает, что он предназначен для внутренних сред шкафа с защитой от твердых объектов, но не от проникновения воды, и он поддерживает параллельное соединение нескольких линийных модулей для масштабирования мощности системы.
Ключевые функциональные роли в системах SINAMICS S120
В контексте платформы SINAMICS S120 блок 6SL3700-0LG42-0BA3 играет несколько критических ролей:
Центральная точка захвата электроэнергии: действует в качестве основного входа для трехфазной сетевой энергии в приводный шкаф, обеспечивая, чтобы нижняя линия и модули питания получали правильные уровни напряжения и тока.
Поддержка параллельного модуля питания: предназначена для облегчения работы двух модулей линии параллельно, что увеличивает общую мощность тока и обеспечивает варианты избыточности в установках с высокой нагрузкой.
Электрическая безопасность и защита: Работает совместно с выключателями, соединениями шины и дополнительными защитными устройствами для поддержания безопасной работы в промышленных энергетических средах.
Типичные промышленные приложения
Подобные модули соединения линий широко используются в сценариях, когда для привода нескольких двигателей или тяжелых механических систем требуется значительная мощность. Типичные приложения включают:
Большие конвейеры и системы обработки материалов
Центры тяжелой обработки и оборудование для формирования металлов
Многомоторные насосные станции и компрессорные установки
Обмотки, экструдеры и системы управления напряжением на прокатных и бумажных заводах
В таких приложениях модуль позволяет централизованное распределение энергии и обеспечивает, чтобы система привода могла справляться с быстрыми изменениями нагрузки, обеспечивая защиту и диагностические возможности на уровне шкафа.
Соображения по установке и конфигурации
Установка этого блока соединения линии должна следовать тщательному электрическому планированию, чтобы обеспечить надлежащий размер проводника, заземление и охлаждение потока воздуха. Инженеры обычно интегрируют этот модуль в рамку шкафа SINAMICS S120 с совместимыми базовыми и интеллектуальными модулями линии, назначая соответствующие макеты шины и защиту выключателя для соответствия требованиям двигателя и нагрузки.
Правильная конфигурация параллельного соединения, крутящий момент окончания и управление кабелем имеют решающее значение для обеспечения долгосрочной производительности и предотвращения электрических дисбалансов. Конфигурация системы должна также учитывать электрические стандарты объекта и соблюдение правил промышленной безопасности.
Преимущества использования модулей соединения Siemens Line
Модульность и масштабируемость: позволяет конструкторам систем масштабировать обработку энергии путем добавления или объединения параллельных модулей линии без перепроектирования всего шкафа.
Обработка высокого тока: номинальный до 2000 А при промышленных напряжениях, модуль поддерживает тяжелые нагрузки, типичные для обрабатывающей и перерабатывающей промышленности.
Стандартизированная интеграция: беспрепятственная совместимость с экосистемами SINAMICS S120 упрощает инженерные, вводные и технические задачи.
Надежное охлаждение и защита: конструкция с воздушным охлаждением и надежная механическая конструкция обеспечивают надежную работу в непрерывных промышленных операциях.
Соответствующие вопросы клиентов и ответы экспертов
В чем разница между модулем соединения линии и секцией питания в SINAMICS S120?
Модуль соединения линии служит изолированной, структурированной точкой входа для питания сети в приводный шкаф, обрабатывая распределение тока и позволяя параллельное подачу модулей линии. Модули секции мощности, напротив, являются нижеследующими компонентами, которые преобразуют эту мощность в контролируемый выход постоянного и переменного тока для двигателей, обеспечивая фактические функции привода, такие как регулирование скорости и крутящего момента. Модули соединения линии не регулируют скорость двигателя сами по себе, но обеспечивают стабильную основу, на которой модули мощности работают надежно.
В отличие от сегментов питания, модули соединения линии сосредоточены на заходе энергии, распределении и интеграции безопасности. В больших системах несколько сегментов питания могут поддерживаться от одного модуля соединения линии, когда они предназначены для параллельной работы, увеличивая как емкость системы, так и избыточность.
Как параллельное соединение улучшает производительность высокомощных приводов?
Параллельное соединение позволяет нескольким модулям линии или источникам питания делиться нагрузкой, эффективно увеличивая емкость системы захвата энергии без полагаться на один огромный блок. Для систем привода высокой мощности, особенно в тяжелой промышленности, это означает улучшенную избыточность, снижение теплового напряжения и повышенную допустимость к неисправностям. Если один параллельный путь испытывает неисправность, остальные модули могут продолжать работать при сниженной нагрузке, помогая предотвратить время простоя системы и улучшить общие маржи безопасности.
Инженеры должны обеспечить правильное распределение тока и конструкцию шины в параллельных конфигурациях, чтобы избежать дисбалансов и потенциального перенапряжения отдельных модулей.
3.Каковы типичные проблемы установки с блоками соединения промышленных линий?
Установка требует тщательного планирования для проводников, шин и расположения шкафа для удовлетворения высоких потоков тока (например, 2000 А). Из-за больших электрических и тепловых нагрузок правильный размер кабелей и защитных устройств имеет важное значение для соответствия стандартам безопасности и производительности. Инженеры также должны обеспечить адекватный поток воздуха для охлаждения внутри шкафа и доступное сервисное положение для технического обслуживания.
Кроме того, практика заземления и экранирования должна соответствовать промышленным электрическим кодексам для предотвращения шума, заземных петель и обеспечения безопасности оператора.
4.Может ли этот модуль соединения линии использоваться в системах привода переменной частоты от других производителей?
Хотя технически он может взаимодействовать с другими системами, модули линионного соединения Siemens разработаны для интеграции специально с экосистемой SINAMICS S120. Совместимость с другими марками VFD не гарантирована, и для этого могут потребоваться индивидуальные механические адаптации и всеобъемлющая проверка для обеспечения безопасности. До таких межбрендовых приложений следует проводить надлежащую сертификацию и проверку соответствия электрическим требованиям.
Большинство промышленных инженеров предпочитают использовать линейные модули, рекомендованные оригинальным производителем привода, чтобы обеспечить надежность системы и целостность гарантии.
5.Как окружающая среда влияет на производительность модуля соединения линии?
Промышленные модули питания чувствительны к температуре окружающей среды, пыли и вентиляции. Хотя этот блок использует воздушное охлаждение, температура окружающей среды должна контролироваться в диапазоне, указанном Siemens, чтобы предотвратить перегрев. Высокие температуры могут увеличить электрическое сопротивление, потенциально снижая мощность тока и рискуя напряжение компонента. Обеспечение чистых путей потока воздуха, регулярное обслуживание фильтра (если применимо) и контролируемая температура шкафа продлевает срок службы оборудования и максимизирует время работы системы.
