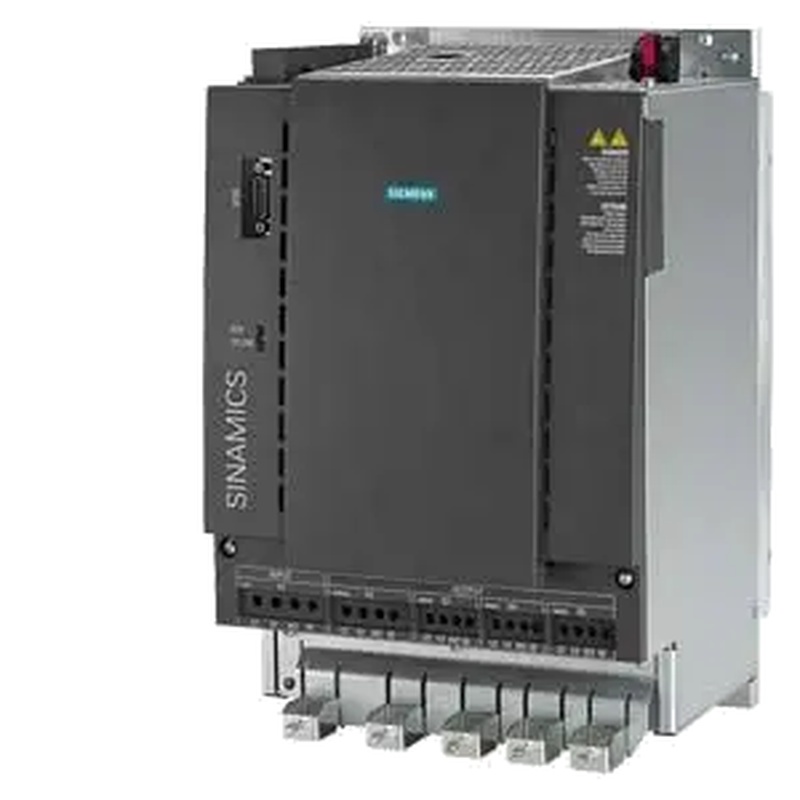

SIEMENS 6SL3111-3VE21-6FC1 Модуль мощности многоосного привода SINAMICS S120 COMBI, 16 кВт

Siemens 6SL3111-3VE21-6FC1 представляет собой сложный многоосный приводный модуль, который переопределяет эффективность пространства и плотность производительности в промышленной автоматизации. Известный как модуль силы SINAMICS S120 COMBI B11, этот блок консолидирует управление до трех оси двигателя в одном высокоинтегрированном шасси. Разработанный для приложений, требующих синхронизированного движения и премиального динамического ответа, он обеспечивает общую выходную мощность 16 кВт от источника переменного тока 400 В. Сочетая стадии инвертора для одной оси 18 А и двух оси 9 А с общей электроникой охлаждения и управления, этот модуль устраняет необходимость в нескольких дискретных приводах, предлагая машиностроителям оптимизированное, надежное и экономичное решение модуля питания для передовых многоосных систем.

1.Обзор продукта и архитектура системы

6SL3111-3VE21-6FC1 является краеугольным камнем системы управления движением SINAMICS S120, разработанной в соответствии с философией "общей инфраструктуры". В отличие от шкафа, построенного с индивидуальными, бок о бок блоками модуля питания, этот модуль COMBI интегрирует силовую электронику, теплоотводник и системные интерфейсы для трех ос в один единый корпус. Он работает по общему принципу шины постоянного тока SINAMICS, требующему модуля активной линии (ALM), модуля умной линии (SLM) или модуля основной линии (BLM) для обеспечения регулируемого питания 600 В постоянного тока. Информация для всех трех ос предоставляется одним отдельным блоком управления Siemens (например, CU320-2), который общается с модулем через интерфейс DRIVE-CLiQ для централизованной параметризации, управления и диагностики. Эта архитектура оптимальна для сложных машин с несколькими малыми и средними осями, такими как роботизированные переменники инструментов, многофункциональные головки или сложные системы обработки материалов.

2.Технические спецификации и профиль производительности

Модуль определяется многоосной конфигурацией выхода и надежными электрическими характеристиками. Он принимает стандартный трехфазный вход 400 В переменного тока, 50/60 Гц. Его определяющей особенностью является конструкция с тройным выходом: одна главная ос с номинальным выходным током 18 А и две вторичные оси, каждая номинальная при 9 А. Это позволяет гибкое распределение мощности, идеально подходящее для привода первичной оси (например, основного шпинделя или большой линейной оси) наряду с двумя меньшими вспомогательными осями (такими как оси подачи или захватчики). Общая непрерывная выходная мощность составляет 16 кВт. Модуль использует передовую внешнюю систему воздушного охлаждения, где воздух заставляется проходить через большой, общий отопитель внешне установленным вентилятором. Эта эффективная конструкция охлаждения имеет решающее значение для поддержания производительности и надежности при совместной тепловой нагрузке трех инверторов. Модуль предназначен для поддержки комплексных интегрированных функций безопасности Siemens, что позволяет внедрять протоколы безопасности, такие как Safe Torque Off (STO) или Safe Stop 1 (SS1), непосредственно на каждой оси, чтобы соответствовать строгим стандартам безопасности машины.

Особенности конструкции 3.Core и инженерные преимущества

Инженерия мощного модуля COMBI B11 сосредоточена на интеграции, надежности и оптимизации производительности.

Высокая плотность, многоосная интеграция: наиболее важным инновацией является физическая и электрическая интеграция трех полных каналов привода. Это снижает общую площадь в шкафе управления более чем на 50% по сравнению с тремя отдельными модулями размера книги. Он также минимизирует внутренние кабели, точки подключения и монтажное оборудование, что приводит к более чистой и надежной системе.

Оптимизированная общая система охлаждения: единый, большой теплоотводник с принудительным внешним воздушным охлаждением тщательно разработан для комбинированного теплового выхода. Это общее тепловое управление часто более эффективно, чем охлаждение трех независимых блоков, поскольку оно позволяет создать большую, более оптимизированную поверхность теплообмена и один мощный вентилятор. Эта конструкция обеспечивает стабильную работу даже при одновременной нагрузке всех трех ос.

Единое управление и передовая диагностика: Несмотря на корпус трех инверторов, модуль представляется в качестве одного узла в сети DRIVE-CLiQ. Это упрощает топологию системы и конфигурацию в инженерном программном обеспечении Siemens, SINAMICS Startdrive в рамках портала TIA. Инженеры могут параметризировать все три оси с одного интерфейса, а диагностические данные для всего модуля, включая температуры, токи и неисправности, агрегируются и легко доступны, упрощая ввод в эксплуатацию и устранение неисправностей.

Встроенная интеграция безопасности: безопасность - это не дополнение, а фундаментальная возможность. Аппаратное обеспечение модуля подготовлено для выполнения функций безопасности, управляемых блоком управления. Этот интегрированный подход устраняет необходимость внешних реле безопасности для основных функций на каждой оси, снижая количество компонентов, сложность проводки и усилия по проверке для критически важных для безопасности приложений.

4.Сценарии применения и предложение об оперативной стоимости

Модуль COMBI Siemens 6SL3111-3VE21-6FC1 обеспечивает максимальную ценность в конкретных, высокопроизводительных контекстах автоматизации.

Компактные машины с несколькими координированными осями: это идеальное решение для OEM-производителей, проектирующих машины, где пространство шкафа имеет абсолютную премию, но производительность не может быть поставлена под угрозу. Примеры включают в себя высокоскоростные упаковочные машины с несколькими герметическими челюстями или кормильниками, электронные сборные машины с несколькими головками для подбора и размещения или передовое оборудование для автоматизации лаборатории.

Экономические многоосные системы: Для приложений, требующих нескольких ос в диапазоне 9-18 А, использование одного модуля COMBI, как правило, более экономически эффективно, чем закупка и установка трех отдельных приводных блоков. Экономия выходит за рамки стоимости компонентов, чтобы включить сокращенное время инженерии, затраты на изготовление шкафов и труд проводки.

Системы, требующие высокой синхронизации: поскольку все три оси получают управление от одного и того же физического многоосного приводного модуля и одного и того же блока управления, они пользуются чрезвычайно точной внутренней синхронизацией. Это имеет решающее значение для таких приложений, как контурное управление, где две или более оси должны двигаться в идеальной координации, чтобы проследить сложный путь, например, в резке, сварке или дозировке.

Расширенная перспектива: стратегическая роль комбинированных мощных модулей в проектировании систем

Выбор реализации комбинированного модуля питания вместо дискретных блоков является стратегическим решением с далеко идущими последствиями для конструкции машины, производительности и стоимости жизненного цикла.

1.Сравнительный анализ: модуль COMBI против дискретных одноосных модулей

Понимание компромиссов является ключом к правильному выбору технологий.

Дискретные одноосные модули: предлагают максимальную гибкость. Каждая ось независима, позволяя смешанные номинальные мощности, различные места монтажа и индивидуальную замену. Этот подход лучше всего подходит для систем, где оси физически разделены или имеют значительно разные потребности в мощности.

COMBI многоосный приводный модуль (эта модель): обеспечивает превосходную пространственную эффективность, более низкую общую установленную стоимость и упрощенную синхронизацию. Это предпочтительный выбор, когда несколько ос с аналогичными потребностями в мощности расположены совместно и должны работать в тесной координации. Компромисс представляет собой потерю гибкости отдельной оси; Если один канал инвертора не работает, может потребоваться обслуживание всего модуля.

Выбор: 6SL3111-3VE21-6FC1 - это не просто выбор компонентов, но выбор архитектуры системы. Он подталкивает конструкцию к более высокой интеграции, которая выплачивает дивиденды в уменьшенном размере, стоимости и сложности, при условии, что требования к мощности оси соответствуют ее конфигурации 18A + 9A + 9A.

2.Критические имплементационные и инженерные соображения

Успешное развертывание этого продвинутого модуля требует внимания к конкретным деталям интеграции.

Тепловое управление и конструкция шкафа: в то время как модуль имеет интегрированный отопитель, общая тепловая конструкция шкафа имеет первостепенное значение. Внешний вентилятор требует специального воздушного пути. Конструкторы должны обеспечить достаточное количество чистого, прохладного входного воздуха и четкого выхлопного пути, чтобы избежать рециркуляции горячего воздуха, что приведет к ухудшению производительности.

Конфигурация блока управления и программного обеспечения: Совместимый блок управления Siemens с достаточной мощностью обработки для обработки трех скоординированных ос является обязательным. Конфигурация в SINAMICS Startdrive включает в себя настройку модуля как типа "B11", а затем независимую параметризацию каждого из трех приводов, определяя типы двигателей, системы кодирования и параметры управления закрытым циклом для каждого.

Источник питания и интеграция безопасности: источник питания шины постоянного тока вверх (модуль линии) должен быть измерен таким образом, чтобы обеспечить пиковую мощность, необходимую всем трем осям одновременно. Интеграция интегрированных функций безопасности должна планироваться с самого начала, с сигналами безопасности, подключенными к блоку управления, и соответствующими функциональными блоками, настроенными и проверенными в программе безопасности.

Часто задаваемые вопросы (FAQ)

В чем основное преимущество мощного модуля COMBI по сравнению с тремя отдельными двигательными модулями?

Огромное преимущество – это эффективность пространства и затрат. Интегрируя три канала привода в один корпус с общим охлаждением, электроэлектроникой и интерфейсами, он резко уменьшает физический след в шкафе управления, часто более чем наполовину. Это также приводит к значительной экономии в установке аппаратного обеспечения, кабинетной проводки, инженерного времени и общего количества компонентов, снижая общую стоимость установки многоосной системы.

Могут ли три оси этого модуля управлять различными типами двигателей?

Да, каждый из трех каналов инвертора может быть независимо настроен для управления различными типами двигателей. Например, ось 18А может приводить синхронный серводвигатель для основного шпинделя, в то время как одна ось 9А управляет индукционным двигателем для конвейера, а другая управляет линейным двигателем для точного позиционирования. Система управления SINAMICS S120 поддерживает широкий спектр типов двигателей и режимов управления для каждой оси индивидуально.

Как работает внешняя система охлаждения и какие ее требования?

Модуль оснащен центральным отопителем с интерфейсом для внешне установленного вентилятора. Этот вентилятор заставляет окружающий воздух из шкафа управления через плавники отопителя, перенося тепло. Критическое требование состоит в том, чтобы шкаф обеспечивал адекватное снабжение холодного воздуха (в пределах указанного диапазона температуры окружающей среды) для ввода вентилятора и позволял вытянутому горячему воздуху выходить из шкафа, не затягивая его обратно в схему охлаждения этого или других компонентов.

Подходит ли этот модуль для применений, критически важных для безопасности?

Конечно. 6SL3111-3VE21-6FC1 разработан с поддержкой портфеля Siemens Safety Integrated. Это означает, что аппаратное обеспечение способно выполнять функции безопасности, такие как Safe Torque Off (STO) или Safe Stop 1 (SS1) на основе оси. Эти функции активируются сигналами к блоку управления и реализуются через сертифицированные блоки функций программного обеспечения, что позволяет системе привода непосредственно способствовать достижению требуемого уровня эффективности безопасности машины (PL) или уровня целостности безопасности (SIL).

Что произойдет, если одна из трех ос в модуле откажется?

Интегрированная конструкция означает, что серьезный сбой аппаратного обеспечения в одной части модуля питания (например, в общей связи постоянного тока или управляющем источнике питания) может потенциально отключить все три оси. Однако модуль имеет обширную диагностику для выявления конкретной неисправности. Для обслуживания, как правило, весь модуль COMBI будет заменен в качестве блока, чтобы свести к минимуму время простоя машины. Это контрастирует с дискретными модулями, где только неисправный блок нуждается в замене, подчеркивая важность взвешивания преимуществ интеграции против стратегии обслуживания.
