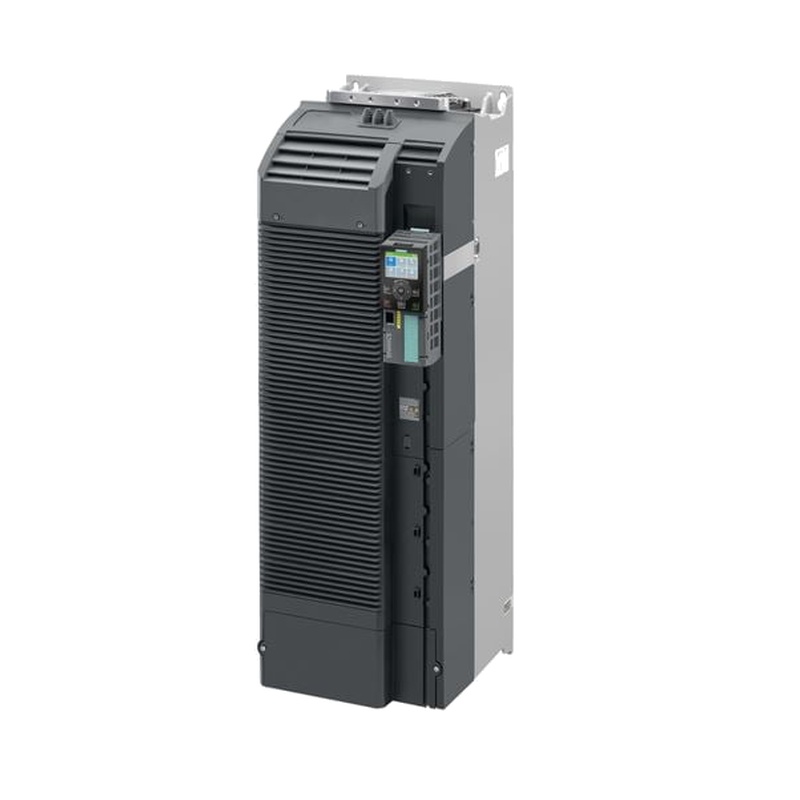

SIEMENS 6SL3210-1PH31-7CL0 представляет собой надежный и универсальный промышленный приводный модуль питания в рамках семейства SINAMICS, разработанный для обеспечения точного и надежного управления для трехфазных приложений привода двигателей переменного тока. Эта конкретная модель, компонент приводных систем SINAMICS G120 и S120, является книжным размером, установленным на шасси модулем мощности (PM240-2), предназначенным для требовательных промышленных сред. Его основной функцией является преобразование входящего трехфазного переменного тока в точно контролируемую переменную частоту и выходное напряжение, что позволяет эффективно регулировать скорость и крутящий момент стандартных асинхронных двигателей. Благодаря сложной конструкции, которая балансирует высокую плотность мощности, передовое тепловое управление и гибкую интеграцию, этот модуль служит мускулатным сердцем систем автоматизации в обработке материалов, перерабатывающей промышленности и тяжелом машиностроении.
1.Комплексный обзор продукта и роль системы
6SL3210-1PH31-7CL0 - это больше, чем просто инвертор; Это полностью интегрированный промышленный приводный модуль силы, который формирует этап силы модульной системы привода. Он работает под командованием отдельного блока управления (CU), который может быть CU250S-2 для приложений векторного управления. Это четкое разделение интеллекта (CU) и мощности (PM) предлагает значительные преимущества в проектировании системы, позволяя централизованную логику управления при распределении модулей мощности близко к двигателям, снижая затраты на кабельную связь и улучшая производительность ЭМК. Модуль предназначен для широкого диапазона входного напряжения 500-690V AC±10%, что делает его подходящим для глобальных промышленных энергетических сетей без необходимости обширного деградирования.
Его определяющей характеристикой является его двойная номинальная мощность, которая обеспечивает гибкость применения: он обеспечивает 132 кВт в условиях тяжелой перегрузки (HO) и 160 кВт в условиях легкой перегрузки (LO). Эта интеллектуальная система рейтинга позволяет инженерам выбирать соответствующий режим работы на основе конкретных требований крутящего момента и рабочего цикла приводной машины, обеспечивая оптимальный размер и экономическую эффективность. Модуль полностью подготовлен для интеграции системы, с встроенным тормозным вертолетом, который позволяет подключить внешний тормозный сопротивление для рассеивания регенеративной энергии во время замедления двигателя, общее требование в кране, подъеме или приложениях с высокой инерцией.
2. Глубокие технические спецификации и философия дизайна
Производительность этого трехфазного модуля привода двигателя переменного тока коренится в его подробных технических спецификациях и продуманной инженерии. Двойная номинальная мощность определяется точными профилами перегрузки: для номинальной тяжелой перегрузки 132 кВт модуль может доставлять 200% своего базового тока в течение 3 секунд, 150% в течение 57 секунд и 100% непрерывно в диапазоне температуры окружающей среды от -20 ° C до + 50 ° C. Для номинальной легкой перегрузки 160 кВт он обеспечивает 150% в течение 3 секунд, 110% в течение 57 секунд и 100% непрерывно, в диапазоне окружающей среды от -20 ° C до + 40 ° C. Эта гранулярность позволяет идеально соответствовать профилям приложений, будь то для приложений с высоким начальным крутящим моментом (HO) или для тех, которые требуют немного более высокой базовой мощности с менее частыми перегрузками (LO).
Модуль использует систему воздушного охлаждения, указанную интегрированной вентиляторной сборкой. Эта конструкция охлаждения FSG (вентилятор, стандартная степень защиты) имеет решающее значение для поддержания температур компонентов в пределах безопасных рабочих границ, особенно при использовании высоких возможностей перегрузки. Система охлаждения обеспечивает стабильную работу и длительный срок службы компонентов, эффективно извлекая тепловые потери, генерируемые мощными полупроводниками IGBT. Физические размеры 1000 мм (высота) х 305 мм (ширина) х 357 мм (глубина) отражают его формат размера книги, разработанный для вертикальной монтажа в стандартных шкафах управления с эффективным использованием пространства. Он достигает класса защиты IP20, указывая на то, что он защищен от контакта с пальцами, но не от воды, что требует установки в защищенном шкафе.
Критической особенностью конструкции является интегрированное удушение связи постоянного тока, которое служит для сглаживания формы волны входного тока. Это значительно уменьшает гармонические искажения, подаваемые обратно в сеть питания, улучшая общее качество электроэнергии объекта и часто помогая соответствовать нормативным стандартам для гармонических выбросов. Кроме того, модуль требует определенной минимальной версии прошивки на подключенном блоке управления (от V4.7 SP9 или V5.1 и далее), чтобы обеспечить полную совместимость и доступ ко всем передовым функциям управления двигателем и диагностики.
3.Специфические преимущества приложения и оперативные преимущества
6SL3210-1PH31-7CL0 обеспечивает ощутимую ценность в широком спектре промышленных приложений, переводя свои технические характеристики в эксплуатационные преимущества. В системах обработки материалов, таких как большие конвейерные приводы, портовые краны или автоматизированные системы хранения и извлечения (AS / RS), высокая способность модуля к перегрузке обеспечивает надежный старт при полной нагрузке и плавное, контролируемое замедление через тормозный вертолет. Это приводит к увеличению пропускной способности системы, снижению механического напряжения и повышению безопасности.
Для применения насосов и вентиляторов в системах очистки воды или HVAC высокая эффективность модуля и отличная гармоническая производительность входа (при помощи удушителя постоянного тока) непосредственно способствуют снижению затрат на энергию в течение всего срока службы и предотвращают штрафы от коммунальных компаний за плохой коэффициент мощности. Возможность точного управления скоростью двигателя также позволяет значительно сэкономить энергию по сравнению с традиционными методами управления дросселированием или амортизацией. В обработке машин, таких как экструдеры, смешители или дробители, надежная конструкция и широкий диапазон температур окружающей среды обеспечивают последовательную, беспроблемную работу даже в суровых промышленных условиях с повышенной температурой или пылью, максимизируя время работы производства.
Модульная архитектура соединения этого модуля питания с отдельным блоком управления Siemens обеспечивает будущее инвестиций. Логика управления и протоколы связи находятся в CU, которые могут быть обновлены или заменены независимо для принятия новых сетевых стандартов (таких как PROFINET или EtherNet / IP) или передовых функций безопасности (таких как Safe Torque Off), в то время как модуль питания остается в эксплуатации. Это снижает затраты на жизненный цикл и упрощает модернизацию.
4.Реализация, интеграция и критические соображения по отбору
Успешное развертывание этого промышленного приводного модуля требует тщательного планирования системы. Первым критическим шагом является выбор правильной номинальной рабочей мощности — 132 кВт HO или 160 кВт LO. Это решение должно основываться на подробном анализе цикла нагрузки двигателя: требуемого крутящего момента разрыва, частоты запусков/остановок, продолжительности пиковых нагрузок и температуры окружающей среды монтажного шкафа. Неправильное применение, такое как использование LO-рейтинга для применения старта с высокой инерцией, может привести к преждевременному тепловому отключению или сокращению срока службы компонента.
Тепловое управление имеет первостепенное значение. В то время как модуль имеет внутреннее воздушное охлаждение, шкаф управления должен быть спроектирован с адекватной общей вентиляцией или внешним кондиционером воздуха для поддержания указанной температуры окружающего воздуха вокруг модуля. Входные и выхлопные отверстия модуля не должны быть затруднены. Для применений, связанных с частым торможением, необходимо выбрать и установить внешний тормозный резистор правильного размера, уделяя должное внимание его собственному значительному рассеиванию тепла, часто требующему внешней монтажи за пределами основного шкафа управления.
Электрическая установка должна придерживаться строгих руководящих принципов для маршрутизации кабелей основной мощности и двигателя, отделения от кабелей управления и надлежащего заземления для минимизации электромагнитных помех. Подключение к блоку управления Siemens осуществляется через специальный кабель DRIVE-CLiQ, который несет все сигналы управления, данные параметров и всеобъемлющую диагностическую информацию. Ввод в эксплуатацию и параметризация осуществляются через инженерное программное обеспечение Siemens, такое как Startdrive в рамках портала TIA, который предоставляет мастеров и экспертные инструменты для настройки двигателя, настройки настроек и тонкой настройки производительности привода для конкретной механики.
Часто задаваемые вопросы (FAQ)
В чем практическая разница между тяжелой перегрузкой (132 кВт) и легкой перегрузкой (160 кВт)?
Разница заключается не в максимальной пиковой мощности, а в устойчивой тепловой производительности при различных рабочих циклах. 132 кВт HO для приложений, требующих очень высокого крутящего момента в течение коротких периодов времени, таких как ускорение полностью загруженного конвейера или освобождение дробилки. Номинальный LO 160 кВт предназначен для приложений, требующих более высокой непрерывной мощности, но с менее тяжелыми или менее частыми перегрузками, такими как большой вентилятор или насос, который работает близко к своей базовой скорости большую часть времени. Выбор напрямую влияет на тепловую маржу привода и долговечность.
Почему интегрированная удушительная связь постоянного тока важна, и ее можно пропустить?
Интегрированное удушение связи постоянного тока имеет решающее значение для уменьшения гармонических токов на стороне линии. Без него исправитель привода может привлекать несинусоидные импульсы тока, искажающие форму волны напряжения для другого оборудования на том же источнике питания и потенциально вызывающие перегрев трансформаторов. Это основной компонент для обеспечения хорошего "гражданства сети" и не является обязательным для стандартной эксплуатации; Его включение упрощает конструкцию системы и часто устраняет необходимость в больших внешних гармонических фильтрах.
Может ли этот модуль питания работать без блока управления Siemens?
Нет, он не может функционировать самостоятельно. 6SL3210-1PH31-7CL0 является строго усилителем мощности. Для этого требуется совместимый блок управления Siemens (например, CU250S-2), чтобы обеспечить интеллект управления, мощность обработки и интерфейс. CU выполняет алгоритмы управления двигателем, обрабатывает связь с ПЛК более высокого уровня и отправляет сигналы переключения IGBT в модуле питания через соединение DRIVE-CLiQ.
Как функционирует встроенный тормозный вертолет и когда требуется тормозный сопротивление?
Тормозный вертолет является электронным переключателем, который активируется, когда напряжение постоянного тока внутри привода поднимается слишком высоко, что происходит, когда двигатель регенерирует энергию (например, во время замедления). Когда он активируется, он направляет эту избыточную энергию к наружно подключенному тормозному сопротивлению, где он рассеивается в виде тепла. Тормозное сопротивление требуется каждый раз, когда приводное приложение имеет нагрузку на капитальный ремонт или требует частого замедления быстрее, чем привод может справиться с поворотом.
Каковы основные мероприятия по обслуживанию этого модуля?
Первичное обслуживание является профилактическим и сосредоточено на тепловом управлении. Регулярное осмотрение и очистка воздухозаборных и выхлопных отверстий для предотвращения накопления пыли является самой критической задачей, поскольку заблокированные пути охлаждения являются ведущей причиной сбоя. Мониторинг внутренней температуры и истории нагрузки привода через диагностику блока управления позволяет проводить прогнозное обслуживание. Периодическая проверка герметичности электрических соединений во время запланированного простоя также рекомендуется для предотвращения горячих точек из-за расслабления.
