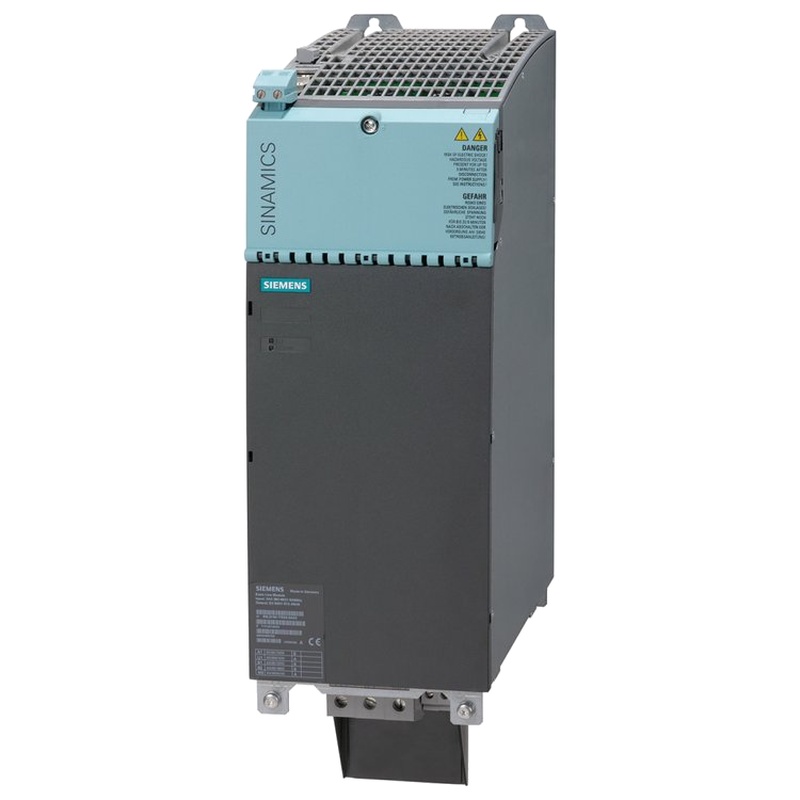

Модуль промышленного привода Siemens 6SL3730-6TG41-7BC3 представляет собой модуль Smart Line SINAMICS S120, разработанный для высокопроизводительных промышленных систем переменной частоты привода (VFD). Этот модуль включает в себя модуль интерфейса конвертера (CIM), оптимизированный для преобразования нерегенеративной мощности в больших конфигурациях шкафов, обеспечивающий мощность привода до 1400 кВт с номинальным током связи постоянного тока 1700 А. Разработанный для работы на 500-690 В трехфазном переменном токе (50/60 Гц) с воздушным охлаждением и защитой IP20, этот модуль построен для требовательных автоматизационных, производственных и процессных сред, где важно точное управление двигателем. Он идеально подходит для параллельных конфигураций шкафа, монтажа на левой стороне, прилегающей к модулю соединения линии (LCM).
Что такое приводная система SINAMICS S120 и где подходит 6SL3730-6TG41-7BC3
Семейство SINAMICS S120 от Siemens представляет собой модульную платформу привода, которая поддерживает гибкие, масштабируемые решения управления движением и скоростью во всех отраслях промышленности. Системы S120 построены вокруг взаимозаменяемых модулей, включая модули питания, блоки управления, CIM, линейные модули, модули двигателя и варианты интерфейса. Основным принципом конструкции S120 является модульность для оптимизированной эксплуатации, многодвигательные возможности и высокопроизводительное управление как в одноосном, так и в многоосном расположении.
В рамках этой экосистемы модуль 6SL3730-6TG41-7BC3 служит нерегенеративным модулем Smart Line, который обеспечивает необходимую линию питания шины постоянного тока для линий приводов без подачи энергии обратно в сеть. Установленный в приводном шкафе, этот модуль преобразует входящее трехфазное переменное питание в стабильное постоянное соединение для модулей двигателя ниже потока и может работать в параллельных конфигурациях для более крупных установок.
Основные возможности и технические моменты
Преобразование мощности и мощность
6SL3730-6TG41-7BC3 предназначен для обработки трехфазных входных напряжений переменного тока от 500 В до 690 В со стандартной промышленной частотой 50 Гц или 60 Гц. Он генерирует выходное напряжение связи постоянного тока, обычно между 675 В и 930 В постоянного тока, подходящее для модулей двигателей высокой мощности в приводных шкафах SINAMICS S120. Номинальная мощность привода до 1400 кВт при номинальном токе постоянного тока 1700 А, он расположен для тяжелых приводных приложений, таких как экструдеры, большие насосы, компрессоры и промышленные прокатные станки.
Формат установки
Этот модуль Smart Line охлаждается воздухом с защитой IP20, которая соответствует типичным промышленным условиям в помещениях. Модуль разработан для параллельной конфигурации шкафа, что означает, что несколько модулей могут быть установлены бок о бок для масштабирования мощности. Суффикс модели указывает на ориентацию монтажа - в этом случае, установленную с левой стороны, прилегающей к модулю соединения линии (LCM), чтобы соответствовать конкретным конструкциям шкафов.
Модуль интерфейса конвертера (CIM)
Интеграция модуля интерфейса конвертера (CIM) позволяет этому модулю Smart Line взаимодействовать непосредственно с блоками управления и компонентами линии привода, эффективно управляя входящими и соединяющими токами. Функциональность CIM упрощает проводку шкафа и повышает надежность за счет централизации высокотоковых путей питания и сигналов.
Промышленные приложения и типичные сценарии использования
Этот модуль промышленного привода особенно подходит для высокомощных автоматизированных систем, где точное управление крутящим моментом и скоростью, надежность и эксплуатационность имеют первостепенное значение:
Крупные производственные заводы, работающие непрерывными промышленными процессами
Тяжелые машины, такие как экструзионные линии, большие конвейеры и прессовое оборудование
Энергопотребляющие системы, требующие надежного преобразования мощности и стабильности привода
Установки многодвигательного привода, где требуется модульное параллельное масштабирование мощности
Процессные отрасли, такие как целлюлоза & амп; производство бумаги, горнодобывающей промышленности, химической промышленности и стали
Его интеграционная способность в более крупную систему SINAMICS S120 позволяет синхронизировать работу нескольких ос, сохраняя при этом высокую общую эффективность системы и время работы.
Преимущества выбора этого модуля
Высокая мощность и масштабируемость
С номинальной мощностью 1400 кВт и возможностью связи постоянного тока 1700 А этот модуль поддерживает требовательные промышленные приводы, имеющие критическое значение для задачи. Совместимость параллельной установки позволяет масштабировать мощность за пределами одного модуля.
Гибкость и модульность
Благодаря модульной конструкции пользователи могут расширять или перенастроить приводные шкафы без замены целой системы. Интеграция CIM упрощает управление и снижает сложность кабельной связи.
Мощный промышленный дизайн
Корпус IP20 и воздушное охлаждение обеспечивают надежную работу в типичных помещениях. Хотя не подходит для жесткого использования на открытом воздухе без дополнительной защиты шкафа, этот модуль хорошо подходит в инженерные промышленные сборки.
Расширенные FAQ: Информация, которую часто ищут покупатели и инженеры
1.Чем модуль Smart Line отличается от других модулей питания SINAMICS S120?
Модули Smart Line, такие как 6SL3730-6TG41-7BC3, обеспечивают связь постоянного тока для нерегенеративных приложений и оптимизированы для стандартных условий промышленной линии без подачи энергии обратно в сеть. Выбор между ними зависит от динамики приложения и целей оптимизации мощности.
Модули Smart Line, как правило, проще, экономически эффективны и легче обслуживать в нерегенеративных настройках. Эти модули также чисто сочетаются с модулями двигателя и блоками управления в архитектурах шкафов и часто выбираются для высокомощных, стабильных приводных сред, где регенеративная обратная связь не имеет критического значения.
Дизайнеры систем должны учитывать профиль нагрузки, объем тормозной энергии и общую архитектуру системы при выборе между модулями Smart Line и Active Line. Сочетание правильного типа модуля с соответствующими модулями двигателя и блоками управления обеспечивает оптимальную производительность и долгосрочную надежность.
Можно ли использовать модуль 6SL3730-6TG41-7BC3 с различными типами двигателей и схемами управления?
Да, в экосистеме Siemens SINAMICS S120 этот модуль Smart Line функционирует как передний конец мощности для различных комбинаций двигателя и управления. Он взаимодействует с модулями двигателей для стандартных индукционных двигателей, серводвигателей и асинхронных двигателей, поддерживаемых системой привода. Блок управления (CU) координирует команды двигателя, обратную связь и логику безопасности, в то время как модуль Smart Line обеспечивает связь постоянного тока и спину стадии питания.
Инженеры должны обеспечить, чтобы выбранный блок управления и модули двигателя совместимы с точки зрения интерфейса связи (PROFINET, PROFIBUS и т.д.), номинальной мощности и требований к устройству обратной связи. При правильной интеграции полная приводная система предлагает управление скоростью с высоким разрешением и управление крутящим моментом в сложных промышленных профилах движения.
3.Каковы важные соображения для конструкции шкафа при интеграции этого модуля?
Поскольку модуль 6SL3730-6TG41-7BC3 предназначен для параллельных сборок шкафов, конструкторы шкафов должны выделить достаточное пространство, поток воздуха для охлаждения и пути проводки. Воздушное охлаждение опирается на надлежащую вентиляцию и планирование среды без пыли для предотвращения перегрева или ухудшения производительности.
Рейтинг IP20 означает, что шкаф должен обеспечить первую линию защиты окружающей среды. В более суровых условиях с пылью, влагой или коррозионными элементами могут потребоваться дополнительные корпусы или интеграция HVAC. Соблюдение местных электрических стандартов и правил безопасности также руководит заземлением, маршрутизацией кабелей и контролем доступа.
Как параллельное соединение улучшает производительность в высокомощных приложениях?
Параллельное соединение позволяет нескольким модулям Smart Line или комбинациям модулей линии и двигателя разделять нагрузку между более крупной системой привода. Это имеет решающее значение в приложениях, требующих большей мощности, чем может обеспечить один модуль. Параллельная архитектура распределяет токи связи постоянного тока и уменьшает напряжение на отдельные модули, повышая общую эффективность и надежность системы.
Он также предлагает избыточность: если один модуль требует обслуживания, другие могут временно обрабатывать ограниченные нагрузки (в зависимости от конструкции системы) во время технического обслуживания, минимизируя незапланированные простои.
5.Какое обслуживание или поддержка жизненного цикла рекомендуется для модулей, таких как этот промышленный привод Siemens?
Siemens рекомендует профилактическое обслуживание, включая визуальные проверки, удаление пыли, проверку электрических соединений и обеспечение беспрепятственного функционирования систем охлаждения. Резервные копии прошивки и параметров должны поддерживаться до обслуживания. Siemens также предлагает официальную поддержку запасных частей, услуги по ремонту и помощь в продленном жизненном цикле для устаревших систем, помогая заводам управлять устареванием и минимизировать время простоя.
Работа с сертифицированными партнерами по поддержке Siemens обеспечивает правильную обработку высоковольтных компонентов и соответствие требованиям безопасности.
