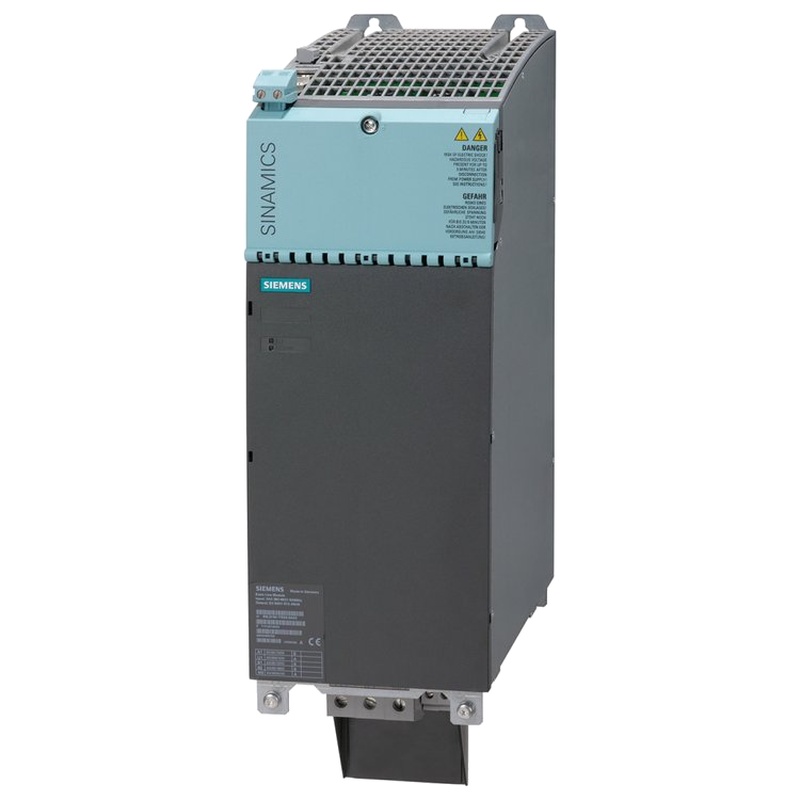

Модуль активной линии SIEMENS 6SL3730-7TE32-1BA3 является важным компонентом приводных систем SINAMICS S120, разработанным для обеспечения надежного кондиционирования мощности и активного управления энергией для крупномасштабных промышленных приводов двигателей. С номинальной мощностью 132 кВт и мощностью входного тока около 210 А, этот модуль адаптирован для высокопроизводительных приложений, требующих стабильного генерации связи постоянного тока, повышенного коэффициента мощности и уменьшенных гармоник в требовательных производственных, перерабатывающих или автоматизирующих средах.
В рамках архитектуры шкафа привода высокой мощности этот модуль беспрепятственно интегрируется с модулями шкафа Siemens S120, помогая обеспечить чистое питание постоянного тока модулям двигателя ниже потока и обеспечивая последовательную производительность даже при высоких требованиях к нагрузке. Его конструкция поддерживает работу с воздушным охлаждением с защитой IP20, что делает его подходящим для закрытых промышленных шкафов, где контролируемый поток воздуха и соответствие безопасности имеют важное значение.
Что такое модуль Active Line и почему он важен
В передовых приводных системах, таких как платформа SINAMICS S120, модуль Active Line (ALM) играет центральную роль в процессе преобразования переменного тока в постоянное ток. В отличие от пассивных исправителей, которые просто преобразуют входящее переменное питание, ALM включает в себя активные элементы управления, которые регулируют поток, улучшают коэффициент мощности и уменьшают гармоническое искажение. Это не только повышает эффективность, но и улучшает соблюдение стандартов сети и снижает электрическую нагрузку на инфраструктуру коммунальных услуг.
В типичной конфигурации шкафа S120 модуль Active Line сидит на переднем конце цепи преобразования мощности, подавая кондиционированную энергию постоянного тока в шину связи постоянного тока, которая затем распределяется на один или несколько модулей мощности, приводящих двигатели. Активно компенсируя колебания входа и оптимизируя качество энергии, он помогает поддерживать стабильные уровни напряжения постоянного тока даже при переключении больших нагрузок или возникновении дисбалансированных фаз.
Ключевые характеристики и технические моменты
Комплект SIEMENS 6SL3730-7TE32-1BA3 разработан для промышленной надежности и долгосрочной производительности:
Напряжение& амп; Совместимость тока: Разработана для трехфазного входа 380-480 В переменного тока при 50/60 Гц с приблизительным номинальным входным током 210 А, она поддерживает тяжелые промышленные потребности в мощности.
Диапазон выхода постоянного тока: обеспечивает регулируемый выход постоянного тока 510-720 В, образующий основу связи постоянного тока, используемой для привода модулей двигателя S120.
Номинальная мощность: с номинальной мощностью 132 кВт, этот модуль предназначен для средних и больших приводных систем, требующих высокой непрерывной мощности.
Охлаждение& амп; Защита: конструкция с воздушным охлаждением с корпусом IP20 делает его подходящим для установок на основе шкафов, где поток воздуха контролируется и опасное воздействие минимизируется.
Эти спецификации делают его хорошо подходящим для применения в секторах тяжелой промышленности, таких как перерабатывающие заводы, большие конвейеры, прессы и другие машины, требующие надежного качества энергии и стабильности связи постоянного тока.
Типичные приложения и промышленные случаи использования
Модуль активной линии SIEMENS 6SL3730-7TE32-1BA3 широко используется в высокомощных приводных шкафах S120 во всех отраслях промышленности, включая производство, производство стали, горнодобывающую промышленность и управление энергией. Его способность стабилизировать и кондиционировать питание сети делает его идеальным для:
Приводы с высоким крутящим моментом в машинах для экструзии, прокатки и прессования
Системы привода с несколькими двигателями, где синхронизированное обмен связями постоянного тока повышает эффективность
Тяжелые конвейеры и системы обработки материалов с широкими колебаниями нагрузки
Среды управления процессом, требующие надежного коэффициента мощности и низких гармоник
Поскольку он значительно уменьшает искажение входного тока при сохранении высокой стабильности шины постоянного тока, инженеры предпочитают этот модуль, когда производительность привода и соответствие электрическим требованиям являются ключевыми проблемами.
Как модули Active Line улучшают производительность системы привода
В промышленных условиях переход от переменной сети к шине постоянного тока, способной подавать несколько модулей двигателя, часто создает проблемы. Пассивные исправители могут создать высокое общее гармоническое искажение (THD), более низкий коэффициент мощности и повышенное тепловое напряжение. Модуль Active Line, такой как 6SL3730-7TE32-1BA3, смягчает эти последствия, активно регулируя потребление тока и динамически взаимодействуя с электросетью.
Это может привести к:
Улучшение энергоэффективности за счет снижения потери реактивной мощности
Более низкие штрафы за коммунальные услуги в регионах с строгими требованиями к соответствию сетям
Лучшая стабильность напряжения, которая уменьшает напряжение на нижнюю мощность и электронику управления
Снижение гармоник, защита чувствительных систем управления и уменьшение помех
Для объектов, чувствительных к электрическим характеристикам, таких как производство полупроводников, производство чистой энергии или точная сборка, эти преимущества могут привести к реальному улучшению времени работы и общей надежности системы.
Часто задаваемые вопросы
1.Чем модуль Active Line отличается от стандартного исправителя в системе привода?
Модуль активной линии (ALM) предлагает динамическое управление входным током и напряжением по сравнению с пассивным исправителем, который просто меняет переменный ток на постоянный ток без регулирования гармоник или коэффициента мощности. ALM активно формируют текущую форму волны для уменьшения искажений и поддержания высокого коэффициента мощности, что имеет важное значение для соблюдения стандартов соответствия сети и повышения эффективности. В системах с значительными колебаниями нагрузки это управление помогает поддерживать стабильное напряжение постоянного тока на шине постоянного тока, что приводит к более плавной производительности в модулях двигателя.
2.Почему 6SL3730-7TE32-1BA3 подходит для систем шкафов высокой мощности?
Этот модуль адаптирован для высокомощных приводных шкаф S120, где требуется целостность связи постоянного тока и активное кондиционирование мощности. Его номинальная мощность 132 кВт и трехфазная совместимость 380-480 В делают его способным поддерживать крупные промышленные двигатели и несколько приводов в общей инфраструктуре постоянного тока. Обеспечивая надежную производительность входа, он улучшает надежность и срок службы всей сборки привода.
3.Может этот модуль активной линии поддерживать несколько модулей двигателя в одном шкафе?
- Да. - Да. Кондиционируемый выход постоянного тока, предоставляемый этим модулем Active Line, может подавать несколько модулей двигателя ниже по потоку в схеме шкафа SINAMICS S120. Эта общая конфигурация связи постоянного тока повышает эффективность системы и уменьшает избыточные проводки и компоненты, что делает ее экономически эффективной для многоосных или многодвигательных приложений, где требуется скоординированное движение или высокая пропускная способность энергии.
Какие экологические и безопасные соображения следует учитывать?
Поскольку 6SL3730-7TE32-1BA3 является воздушно охлаждаемым блоком IP20, он предназначен для работы в шкафе с контролируемым потоком воздуха и подходящими крышками безопасности. Это означает обеспечение надлежащей вентиляции, контроля пыли и защиты доступа. IP20 не сопротивляется воде или прямому проникновению твердых частиц, поэтому он должен быть установлен внутри шкафов с надлежащей уплотнением окружающей среды и кондиционированием для поддержания производительности и безопасности.
5.Как этот модуль влияет на общий жизненный цикл привода и обслуживание?
Использование модуля активной линии обычно продлевает жизненный цикл приводных систем за счет снижения электрического напряжения и теплового цикла за счет более чистого кондиционирования энергии. Это уменьшает износ конденсаторов, полупроводников и изоляции двигателя со временем. В то время как ALM добавляет сложность, он снижает уровень сбоев, связанных с проблемами качества электроэнергии, и часто снижает общую стоимость владения в требовательных промышленных условиях.
