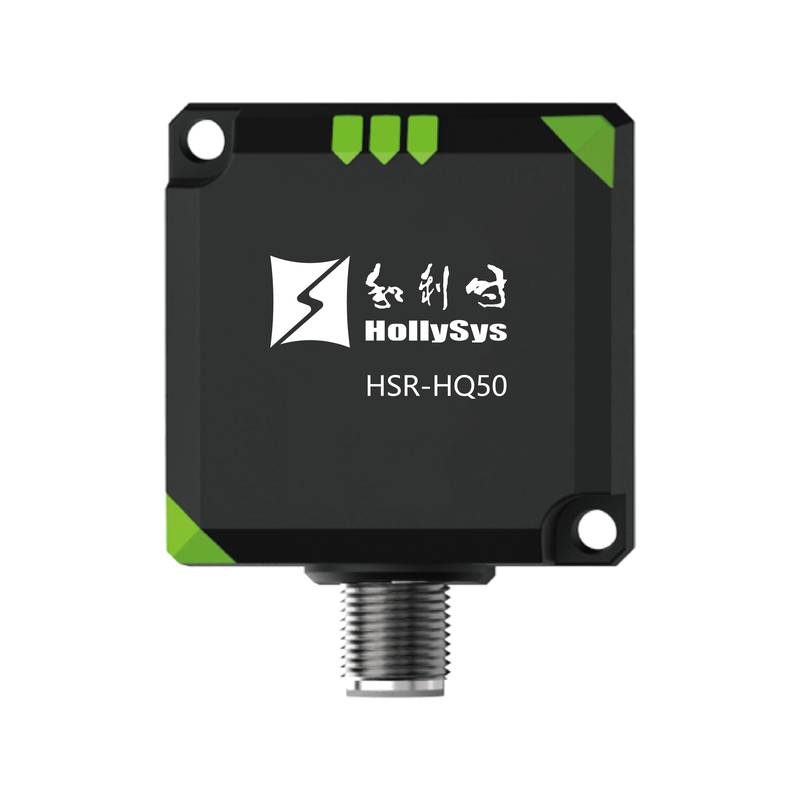

Линии промышленной автоматизации часто страдают от серьезного ухудшения считывания оптических штрих-кодов, вызванного масляным туманом, смазочно-охлаждающими жидкостями и механическим износом, что приводит к потере данных и незапланированным простоям. RFID-система HollySys HSR использует передовую высокочастотную и ультравысокочастотную радиочастотную технологию для обеспечения надежного отслеживания данных на металлических паллетах и носителях. Пекинская компания по технологиям Чжунпин (Beijing Zhongping Technology) оказывает поддержку местным инженерам, поставляя эти надежные компоненты для бесшовной модернизации заводской автоматизации.
Современные среды автоматизированного производства создают серьезные проблемы для сбора данных, особенно на линиях автомобильной сварки и участках сборки литиевых батарей, где электромагнитные помехи и металлические отражения искажают сигналы датчиков. Оптические метки часто выходят из строя из-за загрязнения машинными маслами и пылью, в то время как обычные бесконтактные датчики не обладают емкостью полезной нагрузки данных, необходимой для современного гибкого производства. Серия RFID HollySys HSR решает эти физические ограничения за счет использования специализированных высокочастотных и ультравысокочастотных радиоцепей в сочетании со специальными алгоритмами защиты от металла. Такая архитектура позволяет головкам считывателей точно захватывать данные с меток, установленных непосредственно на металлических поверхностях, без ухудшения сигнала. Система эффективно обрабатывает радиочастотную энергию, обеспечивая стабильную связь даже вблизи силовых линий большой мощности или тяжелого сварочного оборудования.
Технические характеристики
Рабочая частота ВЧ (HF): 13,56 МГц @ ISO/IEC 15693
Рабочая частота УВЧ (UHF): 860–960 МГц @ ISO/IEC 18000-6C
Степень защиты корпуса: IP67 @ от -25°C до +70°C
Диапазон напряжения питания: 24 В постоянного тока ± 10% при пульсациях < 10%
Коммуникационный интерфейс IO-Link: HSR-HM18-IOL @ 38,4 кбит/с
Коммуникационный интерфейс RS485: HSR-HM18-485 @ протокол Modbus-RTU
Коммуникационный интерфейс PROFINET: HSR-UQ215-PN @ 100 Мбит/с
Коммуникационный интерфейс EtherCAT: HSR-UQ215-ECT @ 100 Мбит/с
Коммуникационный интерфейс EtherNet/IP: HSR-UQ215-EIP @ 100 Мбит/с
Расстояние считывания ВЧ (HF) M18: 0–30 мм @ стандартная метка
Расстояние считывания ВЧ (HF) M30: 0–50 мм @ стандартная метка
Расстояние считывания ВЧ (HF) Квадрат 50: 0–80 мм @ стандартная метка
Расстояние считывания ВЧ (HF) Квадрат 80: 0–110 мм @ стандартная метка
Расстояние считывания ВЧ (HF) Квадрат 100: 0–150 мм @ стандартная метка
Расстояние считывания УВЧ (UHF) 215: 0–10 м @ антенна 9 дБи
Расстояние считывания УВЧ (UHF) 100: 0–2 м @ встроенная антенна
Память метки высокая частота: от 128 байт до 2 КБ @ EEPROM
Память метки ультравысокая частота: U8 / H3 / H9 @ настраиваемая пользовательская память
Материал корпуса: латунь с никелированным покрытием и промышленный PA66 @ огнестойкий
Системная интеграция и настройка оборудования
Интеграция считывателей HSR RFID в существующую архитектуру управления требует тщательного внимания к физическому монтажу и электрической разводке во избежание контуров заземления и затухания сигнала. Головки считывания используют стандартизированные промышленные разъемы M12 или клеммные разъемы, предназначенные для надежной передачи данных в условиях сильных вибраций. Для соединений RS485 и полевых шин должны использоваться экранированные витые пары, причем экран кабеля должен быть правильно заземлен в точке ввода в шкаф управления с помощью кабельных вводов EMC для подавления высокочастотных электромагнитных помех. При установке нескольких считывающих головок в непосредственной близости друг от друга соблюдайте минимальное расстояние разделения, указанное в физическом руководстве, чтобы предотвратить перекрестные помехи между соседними радиочастотными полями. Распределение питания должно прокладываться отдельно от кабелей приводов двигателей для поддержания стабильного напряжения питания 24 В постоянного тока на клеммах устройства. Контроллеры шины, такие как серия HSR67, объединяют несколько радиочастотных каналов, упрощая топологию и снижая сложность разводки в распределенных узлах станций.
Надежность и устойчивость к воздействиям окружающей среды
Суровые заводские условия требуют надежного механического и теплового проектирования для обеспечения непрерывной работы, не требующей обслуживания. Серия HSR имеет степень защиты IP67, защищая внутреннюю электронику от постоянного воздействия влаги, брызг охлаждающей жидкости и мелкодисперсной пыли. Терморегулирование оптимизировано для диапазона температур окружающей среды от -25°C до +70°C, предотвращая деградацию внутренних компонентов во время высокотемпературных рабочих циклов. В корпусе используются коррозионно-стойкие материалы, выдерживающие агрессивные химические чистящие средства, обычно используемые на линиях пищевой промышленности и фармацевтической упаковки. Кроме того, специализированные антиметаллические метки сохраняют структурную и электрическую целостность в условиях механического стресса, многократных термических ударов и высоких сжимающих нагрузок, характерных для цехов кузовного ремонта автомобилей и конвейеров тяжелой транспортировки материалов.
Руководство по выбору и альтернативные варианты
Выбор правильной конфигурации RFID зависит от требований к расстоянию считывания, размера памяти метки и доступных сетей полевых шин в архитектуре предприятия. Высокочастотные модели с интерфейсами IO-Link или RS485 подходят для отслеживания паллет на коротких дистанциях и идентификации инструмента на станках с ЧПУ, в то время как ультравысокочастотные модули с протоколами PROFINET или EtherCAT оптимизированы для логистической сортировки на больших расстояниях и интеллектуального управления складом. Компания Beijing Zhongping Technology обеспечивает техническую поддержку и услуги по перекрестному выбору, чтобы помочь инженерам подобрать конкретные считывающие головки, антенны и антиметаллические метки под уникальные требования применения. Наличие местного склада обеспечивает быстрое развертывание проектов и минимальное время простоя во время замены компонентов или этапов расширения линий.
Часто задаваемые вопросы (FAQ)
1. Каков стандартный срок поставки стандартных моделей считывателей HSR RFID?
Стандартные конфигурации имеются на складе для немедленной отгрузки, в то время как специализированные высокотемпературные варианты или варианты с заказными шинами требуют стандартных графиков заводских поставок.
2. Какая гарантия распространяется на аппаратное обеспечение HSR RFID?
На все аппаратные компоненты распространяется комплексная 12-месячная гарантия производителя, покрывающая дефекты материалов и производства.
3. Как установка на металл влияет на дальность считывания меток HSR?
Стандартные метки теряют производительность при размещении непосредственно на металлических поверхностях, в то время как предназначенные для этого антиметаллические метки используют экранирующий слой для перенаправления магнитных полей, поддерживая стабильное расстояние считывания до 80 мм для высокочастотных вариантов.
4. Могут ли считыватели серии HSR-HM напрямую взаимодействовать с мастерами IO-Link?
Да, модели с суффиксом IOL поддерживают протокол связи IO-Link, что позволяет выполнять настройку параметров и циклический обмен технологическими данными через стандартные мастер-модули.
5. Какова максимальная длина кабеля, допускаемая для связи RS485?
Линия связи RS485 поддерживает расстояния до 1200 метров при стандартных скоростях передачи данных при условии установки правильных оконечных резисторов линии на обоих концах.
6. Являются ли антенны UHF взаимозаменяемыми с различными модулями считывателей?
Модели считывателей UHF, такие как HSR-UQ215, поддерживают внешние антенны, такие как HSR-UA-50, HSR-UA-150 и HSR-UA-240, что обеспечивает масштабируемый охват считывания в зависимости от зоны физического обнаружения.
7. Как настраиваются параметры устройства при первоначальной настройке?
Параметры могут быть настроены с помощью стандартного инженерного программного обеспечения ПЛК с использованием файлов описания устройства (GSD/EDS) или напрямую через инструменты параметризации IO-Link в зависимости от типа интерфейса.
8. Какова максимальная емкость хранения данных поддерживаемых меток?
Память меток составляет от 128 байт до 2 КБ для высокочастотных моделей и имеет настраиваемые банки пользовательской памяти для ультравысокочастотных вариантов в зависимости от выбранного типа чипа.
