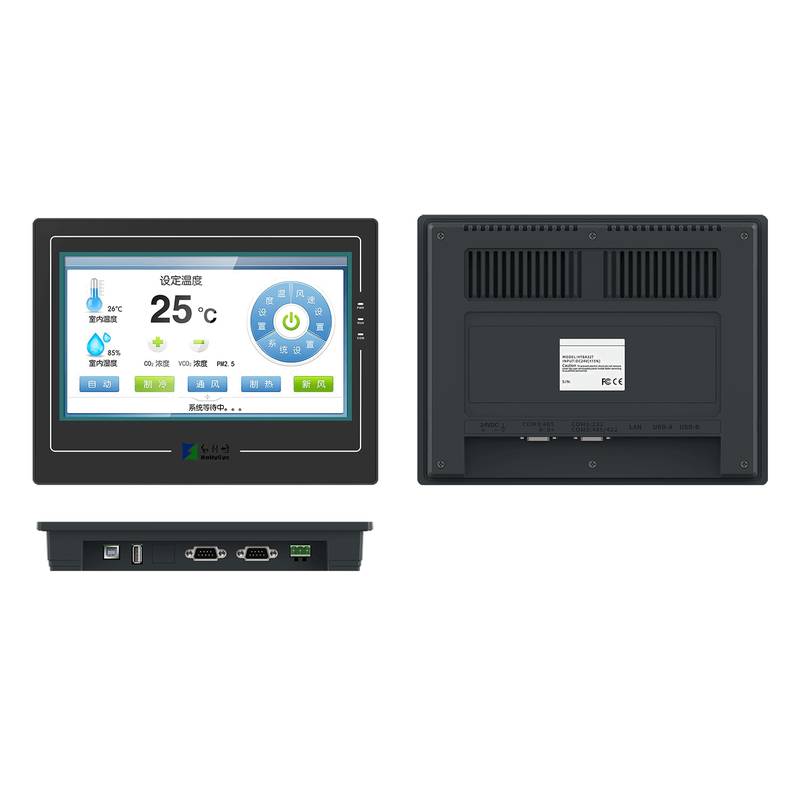

Промышленный сенсорный экран HMI HollySys HT8001, 15 дюймов

Промышленный сенсорный дисплей-панель оператора HollySys HT8001 HMI с диагональю 15 дюймов обеспечивает высокую производительность визуализации для современных промышленных сред. Благодаря дисплею высокого разрешения и отзывчивой сенсорной панели этот промышленный интерфейс оператора гарантирует эффективное взаимодействие и мониторинг данных в реальном времени. Пекинская компания众平科技 (Beijing Zhongping Technology) поставляет это устройство со своего оригинального регионального склада для обеспечения быстрой интеграции в системы заводской автоматизации.

Среды современной промышленной автоматизации часто создают серьезные проблемы для стандартных терминалов оператора, включая производственную пыль, масляный туман и сложные условия освещения, которые ухудшают видимость экрана и вызывают сбои при регистрации касаний. Промышленный человеко-машинный интерфейс серии HollySys HT8001 разработан специально для решения этих задач на уровне объектов за счет сочетания высокояркостных жидкокристаллических дисплеев TFT с высокопрочными сенсорными панелями, что отвечает строгим визуальным и интерактивным требованиям современного оборудования. Промышленное производственное оборудование требует постоянного контроля технологических переменных, немедленной выдачи аварийных сигналов и плавных графических переходов без задержек или проблем с рендерингом. Для достижения этого аппаратная архитектура опирается на технологию встроенных маломощных процессоров с архитектурой ARM, что позволяет системе быстро выполнять вызовы сложной графики и управлять большими пространствами хранения пользовательских программ. Такая техническая конфигурация обеспечивает эффективный сбор данных на месте, числовые расчеты и выполнение управления для автономных систем и систем автоматизации малого масштаба. Надежность связи остается критическим фактором при подключении интерфейсов оператора к различным программируемым логическим контроллерам и интеллектуальным приборам. Встроенные интерфейсы последовательной связи и порты Ethernet поддерживают протоколы прямой связи без необходимости использования специализированных пользовательских программ выполнения, способствуя высокоскоростному обмену данными и многостанционному сетевому взаимодействию в цеху. Кроме того, ограничения по физическому монтажу в электрических шкафах управления требуют компактных форм-факторов и строгой защиты окружающей среды. Передняя панель соответствует стандартам защиты IP65 от брызг жидкости и проникновения частиц из воздуха, в то время как конструкция с пассивным охлаждением для широкого диапазона температур поддерживает эксплуатационную стабильность при колеблющихся тепловых нагрузках.

Технические характеристики

Размер дисплея: 15,6 дюйма @ Соотношение сторон 16:9

Разрешение: 1920 × 1080 @ Full HD

Сенсорная панель: 4-проводная высокоточная сенсорная панель

Цвета дисплея: 16,77 млн цветов @ Светодиодная подсветка True Color

Модуль подсветки: Светодиодный (LED) @ Регулируемая яркость

Коэффициент контрастности: 700:1 @ Стандартные условия эксплуатации

Яркость: 300 кд/㎡ @ Максимальная настройка

Память: 128 МБ FLASH + 128 МБ DDR3 @ Конфигурация системы

Процессор (CPU): Двухъядерный Cortex A7 1,2 ГГц @ Вычислительный блок

Энергопотребление: 10 Вт @ Питание 24 В постоянного тока (VDC)

Соответствие стандартам FCC: FCC Class A @ Электромагнитная совместимость

Выдерживаемое напряжение: 1000 В переменного тока (AC) @ Длительность теста 1 минута

Степень защиты: IP65 @ Только передняя панель

Материал корпуса: Инженерный пластик ABS+PC @ Конструктивный корпус

Электропитание: Постоянный ток (DC) 12-24В (±15%) @ Диапазон входного напряжения

Последовательный интерфейс: COM1: RS232/422/485 @ Порт связи

Порт загрузки USB: Н/Д (N/A) @ Прямая выгрузка конфигурации

Порт U-диска: ДА (YES) @ Внешнее логирование данных

Порт Ethernet: ДА (YES) @ Подключение к сети

WIFI: Н/Д (N/A) @ Беспроводной модуль

4G: Н/Д (N/A) @ Сотовый модуль

Рабочая температура: от -20°C до 55°C @ Без замерзания

Рабочая влажность: от 5% до 95% относительной влажности (RH) @ Без конденсации

Виброустойчивость: от 10 до 25 Гц @ 2G в течение 30 минут по осям X, Y, Z

Внешние размеры: 395 × 257 × 31 мм @ Общий физический размер

Размеры выреза: 383 × 246 мм @ Вырез для монтажа на панели

Вес нетто: 2,45 кг @ Масса устройства

Проблемы промышленного взаимодействия человека с машиной и позиционирование дисплея

Условия цеха подвергают электронное дисплейное оборудование постоянному воздействию загрязнений в воздухе, влаги и высокого уровня внешнего освещения, которые регулярно ухудшают читаемость экрана и точность тактильного ввода на стандартных коммерческих экранах. Серия панелей оператора (HMI) HollySys HT8001 решает эти эксплуатационные проблемы благодаря разработанной промышленной конструкции дисплея, предназначенной для сохранения визуальной четкости в условиях переменного освещения. За счет использования высококачественных жидкокристаллических панелей TFT в сочетании с долговечными 4-проводными высокоточными сенсорными поверхностями аппаратная часть выдерживает частые взаимодействия с оператором, предотвращая ложные срабатывания, вызванные влагой на поверхности или легким скоплением частиц. Такое позиционирование гарантирует, что операторы сохраняют бесперебойный визуальный контроль критических параметров процесса на дискретных и непрерывных производственных участках.

Высокопроизводительная обработка графики и компиляция конфигурации

Мониторинг обширных регистров переменных в реальном времени, динамическое обновление экрана и сложный графический рендеринг предъявляют высокие требования к обработке данных со стороны промышленных терминалов оператора. Внутренняя архитектура серии HT8001 включает двухъядерный процессор Cortex A7, работающий вместе с выделенной флеш-памятью и ресурсами памяти для ускорения компиляции и выполнения сложной графики. Эта аппаратная конфигурация обеспечивает быстрое переключение экранов, плавный рендеринг анимации и эффективную обработку простых сценариев скриптов без задержек системы. Следовательно, инженерные команды могут внедрять сложную логику управления и большие емкости пользовательских программ непосредственно на устройстве, сохраняя при этом высокую скорость сбора данных и быстродействие управления.

Коммуникационные интерфейсы с поддержкой нескольких протоколов и промышленная взаимосвязь

Сопряжение панелей оператора с различными программируемыми логическими контроллерами, частотно-регулируемыми приводами и интеллектуальными счетчиками часто приводит к несовместимости протоколов и ограничениям физических портов в шкафах управления. Серия HT8001 преодолевает эти препятствия интеграции, оснащая устройство несколькими физическими уровнями связи, включая настраиваемые последовательные интерфейсы RS232, RS422 и RS485 наряду со стандартными портами Ethernet на соответствующих моделях. Эта аппаратная гибкость обеспечивает прямую передачу данных с различными брендами контроллеров без необходимости использования пользовательских коммуникационных драйверов или специализированного ПО для трансляции среды выполнения. Такая связь оптимизирует архитектуру интеграции систем и устанавливает надежные маршруты обмена данными с несколькими мастерами в распределенных ячейках автоматизации.

Защита передней панели по стандарту IP65 и интеграция в корпус

Шкафы управления, размещенные в тяжелых промышленных условиях, подвергаются постоянному воздействию брызг жидкостей, физической вибрации и электрических помех, которые угрожают внутренней электронике. Передняя рамка серии HT8001 достигает степени защиты от проникновения IP65 при правильном монтаже в вырезы шкафа, герметизируя периметр дисплея от проникновения влаги и пыли. Компактная глубина монтажа в сочетании с низким профилем тепловыделения и спроектированными материалами корпуса ABS+PC минимизирует накопление тепла внутри герметичных корпусов. Эти физические характеристики в совокупности увеличивают среднее время наработки на отказ, защищают доступность системы и уменьшают объем текущих работ по техническому обслуживанию для производителей оригинального оборудования.

Руководство по выбору и альтернативные варианты

Выбор подходящей модели HMI зависит от размеров физической панели, требуемых портов связи и критериев экологического класса защиты, указанных в параметрах проектирования системы. Более широкое семейство продукции HT8001 включает разнообразный выбор размеров дисплеев от 4,3 до 15,6 дюймов с такими опциями, как HT8432T, HT8732T, HT8A32T, HT8421TE и HT8701TE, обеспечивающими различное разрешение, распределение памяти и возможности Ethernet для соответствия конкретным масштабам применения. Пекинская компания众平科技 (Beijing Zhongping Technology) предоставляет экспертную техническую помощь и поддержку регионального складского запаса, чтобы помочь инженерным командам выполнять перекрестный выбор и подбирать совместимые аппаратные замены для текущих проектов автоматизации.

Часто задаваемые вопросы (FAQ)

1. Каков стандартный диапазон входного напряжения, необходимый для питания промышленного сенсорного экрана HT8001?

Устройство работает от источника постоянного тока DC 12-24В с допустимым отклонением плюс-минус 15%.

2. Соответствует ли передняя рамка дисплея каким-либо конкретным стандартам защиты от жидкостей и пыли?

Да, передняя панель имеет класс защиты IP65 при правильной установке с использованием входящей в комплект монтажной прокладки и крепежа.

3. Какая архитектура центрального процессора используется внутри аппаратной конфигурации серии HT8001?

Устройство работает на базе двухъядерного процессора Cortex A7, работающего на частоте до 1,2 ГГц в зависимости от конкретной модификации модели.

4. Может ли этот человеко-машинный интерфейс напрямую обмениваться данными с программируемыми логическими контроллерами без специальных скриптов?

Да, система поддерживает протоколы прямой связи с различными ПЛК (PLC), позволяя передавать данные без запуска сложных пользовательских программ на стороне контроллера.

5. Какое программное обеспечение для программирования и конфигурации используется для разработки экранов для этой панели оператора (HMI)?

Устройство поддерживает специализированные пакеты программного обеспечения для конфигурации, которые облегчают проведение симуляционных запусков, макроинструкций и функций интеллектуального управления рецептами.

6. Какой тип технологии сенсорной панели встроен в узел дисплея?

Устройство включает прочную 4-проводную высокоточную аналоговую резистивную сенсорную панель, разработанную для надежного тактильного ввода в промышленных условиях.

7. Доступны ли альтернативные размеры экранов в рамках той же серии продукции для панелей с ограниченным пространством?

Да, серия включает несколько размеров панелей: от компактных вариантов с диагональю 4,3 дюйма до крупных 15,6-дюймовых дисплеев с различными монтажными вырезами.

8. Какие порты связи физически доступны для внешнего логирования данных и подключения периферийных устройств?

В зависимости от точного кода модели аппаратное обеспечение оснащено интегрированными последовательными портами COM, USB-портами для U-дисков и интерфейсами Ethernet.

9. Каков типичный диапазон рабочих температур для безопасного размещения в некондиционируемых шкафах?

Устройство надежно функционирует в диапазоне температур окружающей среды от минус 20 градусов Цельсия до 55 градусов Цельсия в условиях отсутствия замерзания.

10. Как инженерные команды могут получить поддержку по перекрестным ссылкам или проверить наличие региональных запасов для замены?

Пекинская компания众平科技 (Beijing Zhongping Technology) предлагает профессиональные технические консультации, услуги по подбору аналогов и локализованную поддержку поставок оригинальных компонентов.
