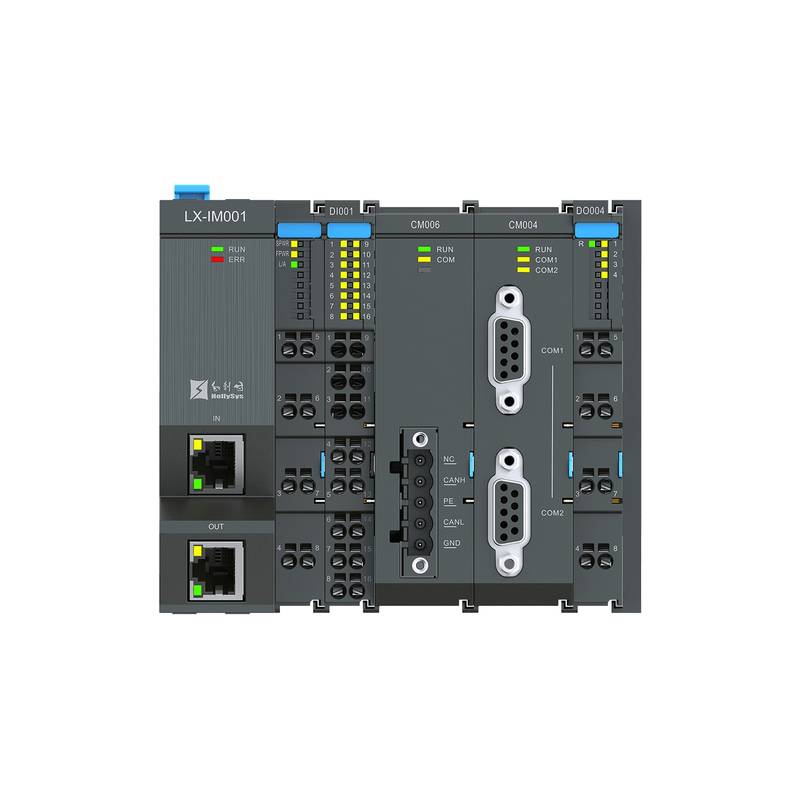

Модуль ввода-вывода серии LX, разработанный для высокоскоростных промышленных сетей автоматизации, обеспечивает надежный сбор сигналов и точное управление в распределенных архитектурах. Поставляемая компанией Beijing Zhongping Technology, эта модульная система оптимизирует пространство шкафа управления, обеспечивая при этом время отклика на микросекундном уровне.
Современные промышленные системы автоматизации требуют сверхбыстрого времени цикла, высокой помехоустойчивости и плотной обработки сигналов для устранения узких мест обработки на высокоскоростных производственных линиях. Модуль ввода-вывода серии LX работает нативно в высокоскоростных сетях полевых шин, таких как EtherCAT и PROFINET, сокращая задержку связи между центральным контроллером и полевыми исполнительными механизмами. Его ультратонкий профиль с минимальной шириной модуля 12 мм позволяет инженерам-механикам максимально эффективно использовать пространство шкафа управления без ущерба для плотности каналов ввода-вывода. Модульная архитектура использует пружинные клеммы подключения и не требующую инструментов механическую конструкцию по принципу «включай и работай», что упрощает как первичный монтаж, так и техническое обслуживание на месте. Кроме того, встроенная диагностика на уровне каналов обеспечивает мониторинг состояния в реальном времени, значительно сокращая среднее время ремонта при неожиданных остановках линии.
Технические характеристики
Протокол шины: EtherCAT @ 100 Мбит/с
Напряжение питания: 24 В постоянного тока ± 20% @ Питание системы и датчиков
Минимальная ширина модуля: 12 мм @ Конфигурация со стандартными клеммами
Каналы дискретного ввода: 16 каналов @ 24 В постоянного тока NPN/PNP
Каналы дискретного вывода: 16 каналов @ 24 В постоянного тока, транзисторный выход
Максимальный ток нагрузки: 0,5 А @ На канал
Разрешение аналогового ввода: 16 бит @ Режим напряжения/тока
Время преобразования: 60 мкс @ Одноканальный высокоскоростной ввод напряжения
Рабочая температура: 0°C - 55°C @ Стандартная установка в шкафу
Температура хранения: -25°C - 70°C @ Без образования конденсата
Степень защиты: IP20 @ Монтаж в шкафу управления
Модель сетевого адаптера: LX-IM001 @ Интерфейс сети EtherCAT
Модель концевого адаптера: LX-IM002 @ Терминатор шины
Адаптер с диском адресов: LX-IM003 @ Настройка псевдонима станции
16-канальный вход NPN: LX-DI001 @ 24 В постоянного тока с настраиваемой фильтрацией
16-канальный вход PNP: LX-DI002 @ 24 В постоянного тока с настраиваемой фильтрацией
8-канальный вход 5В постоянного тока: LX-DI005 @ Логический вход PNP
16-канальный дискретный выход: LX-DO003 @ 0,5 А на канал
4-канальный релейный выход: LX-DO004 @ 1 А @ 230 В переменного тока / 3 А @ 30 В постоянного тока
8-канальный выход 5В постоянного тока: LX-DO005 @ 8 мА на канал
4-канальный транзисторный выход: LX-DO006 @ 2 А на канал
4-канальный аналоговый вход напряжения: LX-AI001 @ -10 В - 10 В / 0 В - 10 В
8-канальный аналоговый вход напряжения: LX-AI002 @ -10 В - 10 В / 0 В - 10 В
4-канальный аналоговый токовый вход: LX-AI003 @ 0 мА - 20 мА / 4 мА - 20 мА
8 высокоскоростных входов напряжения: LX-AI102 @ Время преобразования ≤ 60 мкс
8 несимметричных входов напряжения: LX-AI103 @ Время по всем каналам ≤ 500 мкс
8-канальный аналоговый выход напряжения: LX-AO002 @ -10 В - 10 В
4-канальный выход напряжения/тока: LX-AO003 @ Настройка нескольких диапазонов
8 высокоточных выходов напряжения: LX-AO102 @ Разрешение 16 бит
2-канальный терминал RS-232: LX-CM001 @ Протокол Modbus RTU / ASCII
2-канальный RS-232 DB9: LX-CM002 @ Протокол Modbus RTU / ASCII
2-канальный терминал RS-485: LX-CM003 @ Поддержка ведущего / подчиненного режимов
2-канальный RS-485 DB9: LX-CM004 @ Поддержка ведущего / подчиненного режимов
Подчиненный модуль DeviceNet: LX-CM005 @ Коммуникационный интерфейс
Ведущий модуль DeviceNet: LX-CM006 @ Коммуникационный интерфейс
Ведущий модуль CANopen: LX-CM007 @ Протокол CiA 301
Ведущий модуль Profibus DP: LX-CM009 @ Протокол DP-V1
Модуль сопроцессора CPU: LX-CM010 @ Встроенная ОС C/C++
Усовершенствованный ведущий модуль DeviceNet: LX-CM106 @ Диагностика питания сети
Подчиненный модуль EtherCAT: LX-CM020 @ Обмен данными в реальном времени
Ведущий модуль PROFINET RT: LX-CM022 @ Протокол класса A
Модуль шлюза: LX-CM026 @ Преобразование EtherCAT в PROFINET
2-канальный вход энкодера: LX-ECI001 @ Дифференциальный высокоскоростной счетчик
2-канальный вход энкодера 24В: LX-ECI002 @ Интерфейс несимметричного сигнала
2-канальный SSI энкодер: LX-SSI001 @ 8-бит - 32-бит код Грея/двоичный
2-канальный импульсный выход: LX-PO001 @ Высокоскоростное управление движением
4-канальный вход термометра сопротивления: LX-RTD001 @ Диапазон сопротивления PT100 / Ni100
4-канальный вход термопары: LX-TC001 @ Разрешение 0,02°C
4-канальная высокоточная термопара: LX-TC601 @ Точность 0,05% полн. шкалы
6-канальный EtherCAT HUB: LX-HUB106 @ 1 входной и 5 выходных портов
6-канальный EtherCAT HUB: LX-HUB107 @ Поддержка горячего подключения
Модуль силового реле: LX-PM003 @ Подача питания системы и датчиков
16-канальное распределение GND: LX-AUX001 @ Распределение потенциалов
16-канальное распределение 24В: LX-AUX002 @ Распределение потенциалов
16-канальное усиленное GND: LX-AUX101 @ Распределение больших токов
16-канальное усиленное 24В: LX-AUX102 @ Распределение больших токов
Торцевая защитная пластина: LX-AUX004 @ Механическая защита
Системная интеграция и настройка оборудования
Развертывание модуля ввода-вывода серии LX требует правильного механического выравнивания на стандартных 35-мм DIN-рейках. Система начинается с модуля сетевого адаптера EtherCAT, такого как LX-IM001 или LX-IM003, расположенного на левом конце стойки для приема сетевых пакетов от контроллера верхнего уровня. Последующие модули ввода-вывода соединяются между собой с помощью внутренней высокоскоростной объединительной шины, которая одновременно распределяет данные связи и питание.
Для всех подключений полевых шин необходимо использовать экранированные витые пары с целью снижения электромагнитных помех в тяжелых промышленных условиях. Сборщики шкафов должны обеспечить интеграцию модулей распределения потенциала заземления, таких как LX-AUX001 или LX-AUX101, в компоновку стойки для поддержания надежного опорного заземления и устранения контуров заземления в распределенных сетях датчиков.
Надежность и экологическая стойкость
Модуль ввода-вывода серии LX создан для работы в суровых промышленных условиях и имеет степень защиты корпуса IP20, пригодную для установки внутри герметичных электрических шкафов управления. Терморегуляция основана на естественном конвекционном охлаждении, требующем достаточного вертикального зазора не менее 50 мм сверху и снизу от сборки стойки для поддержания оптимальных рабочих температур в диапазоне от 0°C до 55°C.
Для гарантии долгосрочной стабильности работы внутренние схемы включают барьеры оптической изоляции номиналом до 500 В постоянного тока между полевыми каналами и системной логикой. Эта гальваническая развязка защищает центральные процессоры от скачков напряжения, вызываемых мощными индуктивными нагрузками, коммутацией реле или приводами двигателей, работающими в том же производственном помещении.
Руководство по выбору и альтернативные варианты
Выбор правильной конфигурации во многом зависит от конкретной топологии шины, плотности каналов и типа сигналов, требуемых производителем оборудования. Для приложений, требующих бесшовной интеграции мультибрендовых сетей, инженеры могут использовать модули шлюза, такие как LX-CM026, для объединения сетей EtherCAT с ведущими контроллерами PROFINET.
При оценке запасных частей или расширении устаревших архитектур компания Beijing Zhongping Technology предоставляет комплексную техническую поддержку, услуги по кросс-референсному подбору и прямой доступ к оригинальным заводским складским запасам для минимизации простоев во время модернизации систем.
Часто задаваемые вопросы (FAQ)
1. Каково максимальное количество модулей ввода-вывода, которое можно подключить к одной стойке адаптера?
Одна стойка адаптера обычно поддерживает до 32 модулей расширения, в зависимости от общего потребления тока и пределов энергопотребления конкретной конфигурации системы.
2. Поддерживает ли серия LX горячую замену модулей во время активной работы?
Да, определенные модели, такие как LX-HUB107, поддерживают функции горячего подключения, позволяя инженерам по обслуживанию заменять неисправные модули без отключения всей сетевой шины.
3. Как настраиваются адреса шины для модулей сетевого адаптера EtherCAT?
Модели, такие как LX-IM003, оснащены встроенными аппаратными поворотными переключателями, которые позволяют инженерам вручную устанавливать псевдонимы станций перед инициализацией сети.
4. Какие среды программирования поддерживаются модулем сопроцессора CPU?
Сопроцессор CPU LX-CM010 работает под управлением независимой встроенной операционной системы и изначально поддерживает стандартные языки программирования C и C++ для выполнения пользовательских алгоритмов.
5. Являются ли пружинные клеммы съемными для удобства монтажа?
Все стандартные 12-мм и 24-мм модули оснащены клеммными колодками по принципу «включай и работай», которые можно подключать независимо друг от друга перед защелкиванием на корпусе модуля.
6. Какова скорость преобразования для высокопроизводительных модулей аналогового ввода?
Высокопроизводительные модули LX-AI102 и LX-AI103 обеспечивают время преобразования для одного канала менее 60 микросекунд без цифровой фильтрации.
7. Как система управляет распределением питания для полевых датчиков?
Модули силовых реле, такие как LX-PM003, и модули распределения потенциалов, такие как LX-AUX002, подают 24 В постоянного тока непосредственно в правую часть стойки для питания внешних исполнительных механизмов и датчиков.
8. Какие условия гарантии и сроков поставки применяются к заказам, размещенным через авторизованные каналы?
Компания Beijing Zhongping Technology поставляет оригинальные заводские изделия, обеспеченные стандартной гарантией производителя, и поддерживает обширные местные складские запасы для обеспечения быстрой отгрузки заказов.
