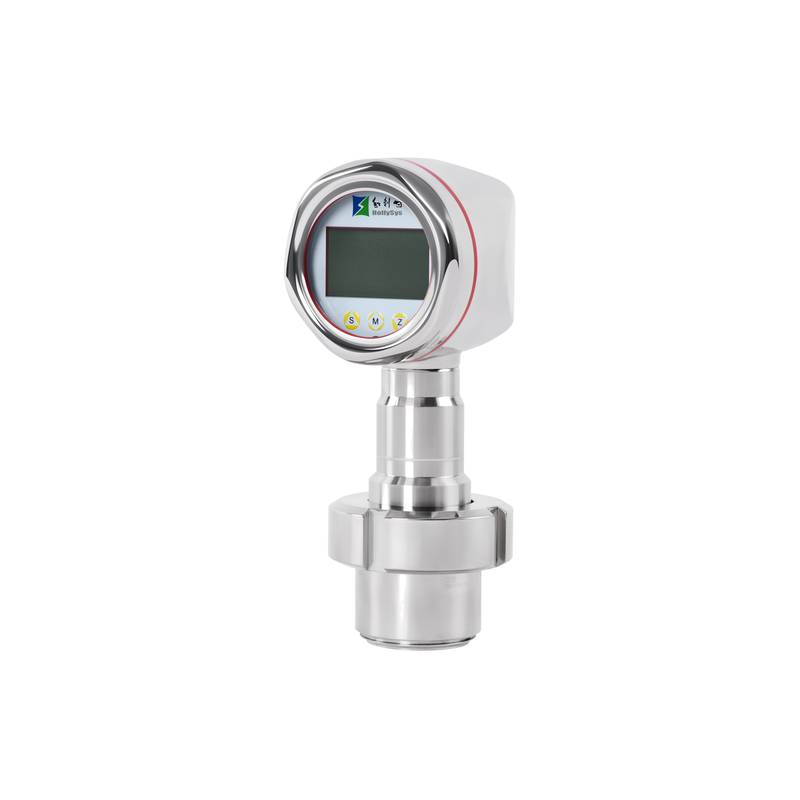

Санитарный датчик давления HollySys AT4500S имеет конструкцию с заподлицо установленной мембраной из нержавеющей стали 316L, что позволяет исключить скопление среды и рост микроорганизмов в трубопроводах фармацевтической и пищевой промышленности. Этот высокоточный датчик обеспечивает надежное измерение давления и уровня в резервуарах в условиях жестких циклов безразборной мойки (CIP) и безразборной стерилизации (SIP).
На современных предприятиях по асептической обработке и на заводах по производству биофармацевтических препаратов стандартные промышленные датчики давления часто создают серьезные инженерные уязвимости. Обычные резьбовые соединения или углубленные штуцеры датчиков образуют застойные зоны, где вязкие биологические среды, ферментационные бульоны или молочные продукты могут застаиваться. Этот застрявший материал не поддается стандартным процедурам очистки, что приводит к размножению бактерий, перекрестному загрязнению и потенциальному браку партии. Кроме того, агрессивные процедуры безразборной мойки с использованием высокотемпературных едких растворов и периодические циклы безразборной стерилизации, превышающие 120 градусов Цельсия, подвергают измерительные приборы суровому термоудару. Такой экологический стресс обычно вызывает дрейф нуля, усталость мембраны и деградацию сигнала в стандартных электронных приборах, что ставит под угрозу безопасность технологического процесса и соблюдение нормативных требований.
Санитарный датчик давления HollySys AT4500S напрямую решает эти постоянные проблемы герметизации за счет специальной гигиенической механической архитектуры. Прибор имеет полностью сварную внешнюю конструкцию из нержавеющей стали 316L в сочетании с оптимизированным технологическим соединением с мембраной заподлицо, отполированной до шероховатости поверхности не более 0,4 микрометра. За счет устранения внутренних щелей и карманных зон технологическая жидкость плавно течет по разделительной мембране, обеспечивая полное удаление продукта во время дренажа и быструю промывку. Во внутренней камере давления используются соответствующие требованиям FDA санитарные наполняющие жидкости, которые безопасно передают давление процесса на пьезорезистивный кремниевый чувствительный элемент, выдерживая при этом широкие колебания температур. Встроенная в плату обработки надежная цифровая схема температурной компенсации непрерывно нейтрализует коэффициенты теплового расширения и поддерживает стабильные выходные характеристики во время быстрого термоциклирования.
Технические характеристики
Серия продукции: Санитарный датчик давления AT4500S
Диапазон измерения: от 0 ~ 10 кПа до 0 ~ 10 МПа
Выходной сигнал: 4–20 мА с HART, Modbus-RTU / RS485
Базовая точность: ±0,2% от диапазона, опционально ±0,1% от верхнего предела диапазона
Материал разделительной мембраны: нержавеющая сталь 316L, опционально Hastelloy C
Чистота поверхности: Ra ≤ 0,4 мкм
Технологическое соединение: санитарный зажим (кламп), типы фланцев, соответствующие международным стандартам
Наполняющая жидкость: санитарного класса, соответствующая требованиям FDA
Диапазон рабочих температур: от -20°С до 85°С (в зависимости от среды)
Класс защиты корпуса: IP67
Системная интеграция и настройка оборудования
Успешная физическая установка и электрическая интеграция AT4500S требуют пристального внимания к топологии разводки кабелей и протоколам заземления в условиях электрически зашумленной промышленной среды. Датчик оснащен прочным промышленным корпусом со стандартными кабельными вводами, предназначенными для поддержания степени защиты IP67 от влаги и струй воды при мойке. Технологи должны использовать экранированные витые пары приборных кабелей для аналогового контура 4–20 мА и линий цифровой связи, чтобы минимизировать электромагнитные помехи от близлежащих преобразователей частоты или мощных нагревательных элементов. Экранирование кабеля должно быть заземлено в одной точке (обычно со стороны шкафа управления), чтобы предотвратить появление контуров заземления, которые могут исказить маломощные технологические сигналы. При установке локальной связи через HART или Modbus-RTU поверх RS485 сопротивление контура должно оставаться в пределах указанных эксплуатационных пределов для обеспечения целостности данных при передаче на большие расстояния в распределенную систему управления (РСУ) или программируемый логический контроллер (ПЛК).
Надежность и устойчивость к воздействию окружающей среды
Долгосрочная эксплуатационная стабильность в суровых условиях пищевой и фармацевтической промышленности требует превосходной механической прочности и эффективного управления температурным режимом. Модель AT4500S разработана с прочным цельнометаллическим внешним корпусом из нержавеющей стали, который выдерживает воздействие агрессивных чистящих средств, кислотных промывок и струй воды высокого давления, обычно используемых при ежедневной санитарной обработке на предприятии. Чувствительный элемент герметично уплотнен во избежание проникновения влаги и накопления конденсата при резких колебаниях температуры окружающей среды. Его усовершенствованная механическая изоляция защищает внутреннее пьезорезистивное ядро от скачков давления, гидроударов и гидравлических толчков, создаваемых быстродействующими регулирующими клапанами или насосами объемного вытеснения. Эти конструктивные особенности обеспечивают высокую среднюю наработку на отказ, сокращая объем внеплановых работ по техническому обслуживанию и поддерживая непрерывные графики производства на сложных линиях ферментации и пивоварения.
Руководство по выбору и альтернативные варианты
Выбор подходящей конфигурации датчика давления предполагает оценку конкретных параметров процесса, включая максимальное рабочее давление, предельные значения рабочей температуры и химическую совместимость смачиваемых материалов. Инженеры должны выбрать правильный диапазон измерения — от 10 кПа для мониторинга свободного пространства низконапорного биореактора до 10 МПа для линий высоконапорной гомогенизации — для поддержания оптимального разрешения и точности измерений. Для стандартных водных применений мембраны из нержавеющей стали 316L обеспечивают достаточную коррозионную стойкость, в то время как для высококоррозионных химических чистящих средств или агрессивных сред могут потребоваться разделительные мембраны из Hastelloy C. 北京众平科技股份有限公司 (Beijing Zhongping Technology) предлагает экспертную техническую поддержку и комплексные услуги по подбору взаимозаменяемых аналогов, чтобы помочь инженерным группам сопоставить точные технологические спецификации с подходящими конфигурациями устройств из локального склада.
Часто задаваемые вопросы (FAQ)
1. Каковы стандартные сроки поставки и условия гарантии на этот датчик?
Заказы, обработанные 北京众平科技股份有限公司 (Beijing Zhongping Technology), обычно отгружаются с местного склада в рамках стандартных коммерческих сроков, и на устройство распространяется комплексная 12-месячная гарантия производителя, покрывающая дефекты материалов и изготовления.
2. Предоставляет ли 北京众平科技股份有限公司 (Beijing Zhongping Technology) отчеты о калибровке перед отгрузкой?
Да, каждый блок проходит строгую проверку качества перед отгрузкой, а документация по прослеживаемой калибровке может быть предоставлена по запросу.
3. Может ли AT4500S выдерживать непрерывные процедуры безразборной мойки (CIP) и стерилизации (SIP)?
Да, смачиваемые компоненты рассчитаны на выдерживание высокотемпературных щелочных моющих растворов и циклов паровой стерилизации до стандартных промышленных санитарных порогов без структурной деградации.
4. Какова цель показателя чистоты поверхности Ra не более 0,4 микрометра?
Ультрагладкая полированная поверхность минимизирует микроскопические дефекты, на которых могут задерживаться бактерии или органические остатки, обеспечивая эффективную очистку и предотвращая биологическое загрязнение.
5. Какую пользу приносит протокол связи HART для полевой калибровки?
Протокол HART обеспечивает удаленный цифровой опрос, настройку, регулировку демпфирования и диагностический мониторинг датчика непосредственно из диспетчерской или с помощью портативного коммуникатора без необходимости физического доступа к устройству.
6. Можно ли настроить параметры нуля и диапазона локально без портативного коммуникатора?
Да, устройство поддерживает внешние механизмы регулировки нуля и диапазона в зависимости от выбранного варианта локального дисплея и конфигурации корпуса.
7. Какое напряжение питания требуется для стандартной работы AT4500S?
Датчик работает от стандартного диапазона напряжения постоянного тока с питанием по токовой петле, обычно составляющего от 12 В до 30 В постоянного тока, в зависимости от конкретной конфигурации выхода и сопротивления нагрузки.
8. Доступны ли альтернативные технологические соединения для нестандартных диаметров труб?
Серия предоставляет широкий выбор международных стандартных санитарных соединений, включая трехзажимные (tri-clamp), резьбовые и фланцевые конфигурации, для удовлетворения различных требований к трубопроводной инфраструктуре.
9. Какой материал разделительной мембраны следует выбирать для высококоррозионных чистящих химикатов?
Для процессов, подвергающихся воздействию агрессивных окислителей или тяжелого химического воздействия, в качестве альтернативы стандартной нержавеющей стали 316L рекомендуются разделительные мембраны из Hastelloy C.
10. Как встроенный алгоритм температурной компенсации повышает точность измерений?
Встроенный процессор динамически корректирует выходные сигналы в режиме реального времени для противодействия эффектам теплового расширения, вызванным колеблющимися температурами процесса, обеспечивая стабильные показания давления.
