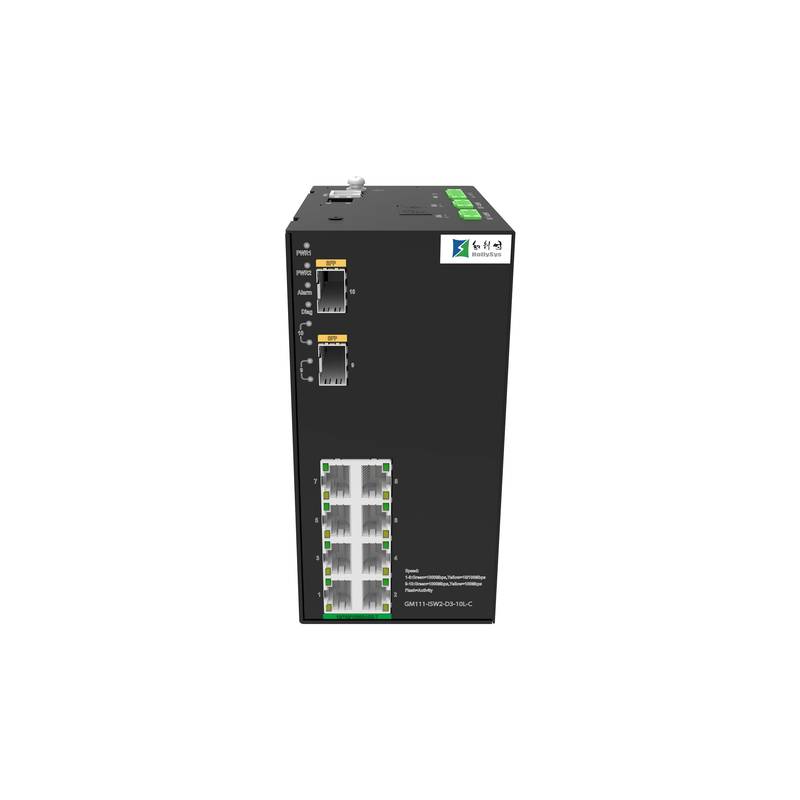

Платформа промышленных коммутаторов HollySys серии C разработана для поддержания надежной передачи данных в суровых условиях промышленной автоматизации благодаря широкому диапазону рабочих температур и конструкции аппаратного обеспечения без вентиляторов. Региональные варианты поставок можно согласовать через Пекинскую акционерную компанию по технологиям Чжунпин (Beijing Zhongping Technology) для удовлетворения конкретных требований к промышленным сетям.
Современная промышленная автоматизация во многом зависит от надежной сетевой инфраструктуры, предотвращающей потерю пакетов и задержку связи во время непрерывных производственных процессов. В промышленных коммутаторах HollySys серии C используются аппаратные компоненты промышленного класса, обеспечивающие более высокую надежность по сравнению со стандартными коммерческими аналогами. Благодаря безвентиляторной архитектуре рассеивания тепла со встроенными радиаторами и теплопроводным гелем эти коммутаторы эффективно отводят тепло без движущихся механических частей. Они надежно работают при температуре окружающей среды от -40 °C до 75 °C, обеспечивая при этом защиту от молний и способность подавлять скачки напряжения. Вся серия имеет степень защиты IP40, что позволяет противостоять пыли и влаге в сложных условиях открытых площадок и производственных цехов. Кроме того, линейка включает в себя неуправляемые, управляемые и частично управляемые варианты уровня 3 для поддержки разнообразных сетевых топологий: от простых периферийных подключений до сложных кольцевых архитектур масштаба предприятия.
Технические характеристики
Серия: C Series
Тип корпуса: DIN-рейка / для монтажа в стойку
Способ охлаждения: Безвентиляторное рассеивание тепла
Рабочая температура: от -40 °C до 75 °C при стандартной нагрузке
Температура хранения: от -40 °C до 85 °C в окружающей среде
Рабочая влажность: от 5% до 95% без образования конденсата
Степень защиты: IP40 — IP41
Модель GM100-PW-D1-5L-C, тип коммутатора: монтаж на DIN-рейку
Модель GM100-PW-D1-5L-C, коммутационная способность: 128 Гбит/с в полнодуплексном режиме
Модель GM100-PW-D1-5L-C, скорость пересылки пакетов: 30 млн пакетов/с на максимальной скорости интерфейса
Модель GM100-PW-D1-5L-C, управление уровня 2: Не поддерживается
Модель GM100-PW-D1-5L-C, управление уровня 3: Не поддерживается
Модель GM100-PW-D1-5L-C, поддержка кольцевых сетей: Не поддерживается
Модель GM100-PW-D1-5L-C, порты для подключения устройств: 5 адаптивных электрических портов 10/100 Мбит/с
Модель GM100-PW-D1-5L-C, размеры: 30 мм x 100 мм x 120 мм (Ш x Г x В)
Модель GM101-PW-D1-8L-C, порты для подключения устройств: 8 адаптивных электрических портов 10/100/1000 Мбит/с
Модель GM101-PW-D1-8L-C, размеры: 44 мм x 131 мм x 150 мм (Ш x Г x В)
Модель GM101-ISW2-D1-10L-C, порты для подключения устройств: 2 слота SFP, 8 адаптивных электрических портов 10/100/1000 Мбит/с (стандартная конфигурация)
Модель GM111-ISW2-D3-10L-C, коммутационная способность: 336 Гбит/с в полнодуплексном режиме
Модель GM111-ISW2-D3-10L-C, скорость пересылки пакетов: 96 млн пакетов/с на максимальной скорости интерфейса
Модель GM111-ISW2-D3-10L-C, управление уровня 2: Поддерживается (CLI / SNMP)
Модель GM111-ISW2-D3-10L-C, управление уровня 3: Не поддерживается
Модель GM111-ISW2-D3-10L-C, поддержка кольцевых сетей: Поддерживается (ERPS / RSTP)
Модель GM111-ISW2-D3-10L-C, размеры: 75 мм x 131 мм x 150 мм (Ш x Г x В)
Модель GM232-ISW4-HV-28L-C, тип монтажа: Для установки в стойку
Модель GM232-ISW4-HV-28L-C, коммутационная способность: 336 Гбит/с в полнодуплексном режиме
Модель GM232-ISW4-HV-28L-C, скорость пересылки пакетов: 126 млн пакетов/с на максимальной скорости интерфейса
Модель GM232-ISW4-HV-28L-C, управление уровня 2: Поддерживается (VLAN / LACP / QoS)
Модель GM232-ISW4-HV-28L-C, управление уровня 3: Поддерживается (статическая маршрутизация)
Модель GM232-ISW4-HV-28L-C, порты для подключения устройств: 16 адаптивных электрических портов 10/100/1000 Мбит/с, 8 комбинированных портов, 4 слота 1G/10G SFP (максимальная конфигурация)
Модель GM232-ISW4-HV-28L-C, размеры: 440 мм x 260 мм x 43,6 мм (Ш x Г x В)
Передача по промышленной магистрали и резервирование сети
Промышленные коммутаторы Ethernet серии C предлагают гибкие форм-факторы продукции, включая компактные устройства с возможностью крепления на DIN-рейку и модульные устройства для монтажа в стойку, разработанные с учетом различных схем расположения в шкафах управления. Они объединяют в себе быстрый Ethernet, гигабитные электрические порты и волоконно-оптические слоты SFP для организации гибридных сред передачи данных на большие расстояния. Промышленные сетевые протоколы и высокоскоростная коммутационная матрица обеспечивают минимальную задержку при передаче пакетов данных между полевыми приборами и диспетчерскими пунктами.
Для удовлетворения жестких требований к бесперебойной работе систем автоматизации производства, контроля энергопотребления и интеллектуального транспорта эти коммутаторы оснащены надежными физическими элементами. Безвентиляторная конструкция исключает появление единых точек отказа, связанных с механическими вентиляторами охлаждения, в то время как опции резервирования питания защищают от неожиданных сбоев в электросети. Помещенные в прочные металлические корпуса, коммутаторы сохраняют структурную целостность и электрическую стабильность в условиях постоянных механических вибраций и сильных электромагнитных помех.
Разбор ключевых показателей производительности: высокоскоростная коммутация, самовосстановление кольца и защита от внешних факторов
Коммутационная способность и скорость пересылки пакетов определяют, насколько эффективно сеть справляется с многоузловыми нагрузками высокой интенсивности, такими как потоки промышленного машинного зрения и синхронизированный сбор данных. Такие модели, как GM111-ISW2-D3-10L-C, обеспечивают коммутационную способность 336 Гбит/с и скорость пересылки пакетов 96 млн пакетов/с, гарантируя отсутствие перегрузки очередей во время пиковых всплесков трафика. Управляемые версии поддерживают протоколы кольцевых сетей, которые обеспечивают быстрое время восстановления на миллисекундном уровне, мгновенно изолируя неисправности и перенаправляя трафик без нарушения работы контуров управления.
Устойчивость к воздействию окружающей среды подтверждается строгим соответствием стандартам промышленной электромагнитной совместимости и широкими температурными порогами. Эффективная работа в диапазоне от -40 °C до 75 °C позволяет размещать эти устройства внутри неотапливаемых уличных шкафов или рядом с сильно нагревающимся производственным оборудованием. Встроенные схемы подавления скачков напряжения защищают внутренние компоненты от переходных процессов напряжения, вызванных ударами молнии или коммутацией тяжелых индуктивных нагрузок на соседних заводских линиях электропередач.
Руководство по выбору и практика инженерного развертывания: планирование топологии и пусконаладка на объекте
Развертывание промышленной сети требует тщательной оценки плотности портов, требований к пропускной способности и возможностей управления на этапе проектирования. Для неуправляемых конфигураций такие модели, как GM100-PW-D1-5L-C, обеспечивают простоту установки по принципу «подключи и работай» для изолированных машинных ячеек. И наоборот, управляемые модели, такие как GM232-ISW4-HV-28L-C, подходят для уровней агрегации ядра, где сегментация VLAN, подавление широковещательных штормов и очереди приоритетов QoS необходимы для отделения трафика безопасности от общих диагностических данных.
При планировании топологии следует использовать кольцевые архитектуры для критически важных контуров и древовидные структуры для ветвей периферийных устройств. Настройка управляемых коммутаторов доступна через интерфейс командной строки, Telnet, SNMP или протоколы SSH. Команды технической поддержки Пекинской акционерной компании по технологиям Чжунпин (Beijing Zhongping Technology) могут помочь системным интеграторам с выбором аналогов, подбором моделей и проверкой наличия на складе для оптимизации реализации проекта.
Типичные сценарии применения и практическая ценность на объекте: стабильность реальных промышленных сетей
Распределенные системы управления, общезаводские сети видеонаблюдения и автоматизированные производственные линии требуют коммуникационного оборудования, которое работает непрерывно без вмешательства человека. Коммутаторы серии C поддерживают стабильный обмен данными между программируемыми логическими контроллерами, выносными модулями ввода-вывода и диспетчерскими пунктами управления. Их способность сохранять производительность в условиях сильного теплового стресса минимизирует неожиданные простои сети и снижает затраты на техническое обслуживание для инженеров предприятий.
Развертывание этих коммутаторов упрощает структуру кабельной разводки в шкафах благодаря компактным габаритам на DIN-рейке и логичному расположению портов. Предотвращая сбои связи в электрощитовых с высоким уровнем помех, коммутаторы защищают промышленные процессы от дорогостоящих экстренных остановок. Такая высокая эксплуатационная надежность обеспечивает долговременную экономическую ценность для производителей оригинального оборудования и системных интеграторов, разрабатывающих долговечные промышленные активы.
Часто задаваемые вопросы (FAQ)
1.ковы стандартные сроки поставки и статус запасов для коммутаторов серии C?
Стандартные конфигурации поддерживаются на региональных складах для удовлетворения срочных проектных потребностей, а конкретные графики отгрузки подтверждаются после размещения заказа.
2. Какая гарантия распространяется на эти промышленные коммутаторы?
На продукцию распространяется комплексная двенадцатимесячная гарантия на аппаратное обеспечение, покрывающая производственные дефекты при нормальных условиях эксплуатации.
3. Требуют ли неуправляемые модели какой-либо настройки программного обеспечения перед установкой?
Для неуправляемых моделей, таких как GM100-PW-D1-5L-C, настройка не требуется; они работают по принципу «подключи и работай» сразу после включения питания.
4. Как управляемые модели обеспечивают резервирование кольцевой сети?
Управляемые модели поддерживают протоколы быстрого кольца, которые обнаруживают прерывания путей и перенаправляют пакеты данных за миллисекунды для обеспечения бесперебойной доступности сети.
5. Какие типы источников питания принимают эти промышленные коммутаторы?
Коммутаторы рассчитаны на стандартное для промышленности напряжение питания, поддерживая надежное резервирование питания для предотвращения отключения системы при сбое основного питания.
6. Можно ли использовать модули SFP сторонних производителей в слотах SFP?
Для обеспечения стабильности оптической связи рекомендуется использовать совместимые трансиверы SFP промышленного класса, соответствующие номинальным температурным характеристикам.
7. Как класс защиты IP40 защищает внутреннюю схемотехнику?
Корпус IP40 предотвращает попадание внутрь твердых посторонних предметов размером более 1,0 мм, защищая чувствительные внутренние печатные платы от накопления проводящей пыли.
8. Какие интерфейсы управления доступны для настройки управляемых коммутаторов?
Управляемые варианты поддерживают настройку и мониторинг с помощью интерфейса командной строки, Telnet, Secure Shell и утилит простого протокола управления сетью (SNMP).
9. Подходят ли эти коммутаторы для установки внутри уличных придорожных шкафов?
Да, при условии, что корпус обеспечивает базовую защиту от атмосферных воздействий, широкий диапазон рабочих температур коммутатора и механизмы защиты от скачков напряжения справляются с уличными температурными экстремумами.
10. Какова основная разница между моделями GM101-ISW2-D1-10L-C и GM111-ISW2-D3-10L-C?
Хотя обе модели имеют схожую конфигурацию физических портов, модель GM111-ISW2-D3-10L-C включает в себя расширенные функции управления уровня 2 и поддержки кольцевых сетей, в то время как модель GM101 функционирует как неуправляемое устройство.
